世界上最痛苦的事情是啥？？不是嘴里叼着烟却找不着打火机，而是打火机就在你手里，你却点不燃。

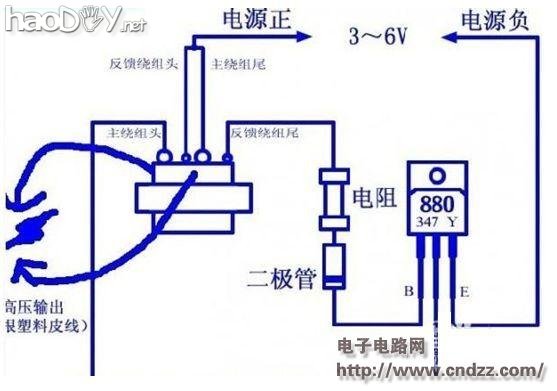

电阻建议参数：2W以上 40-150Ω 二极管建议型号：1N4001-1N1007 网上分享的电路图，材料挺简单的，一个升压线圈，一个三极光，一个二极管，还有一颗电阻就搞定。

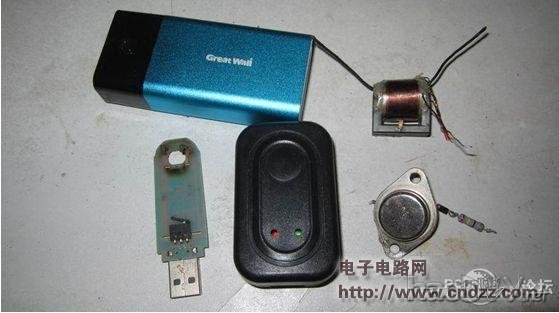

于是家里翻箱倒柜的找齐了材料。开始MOD.

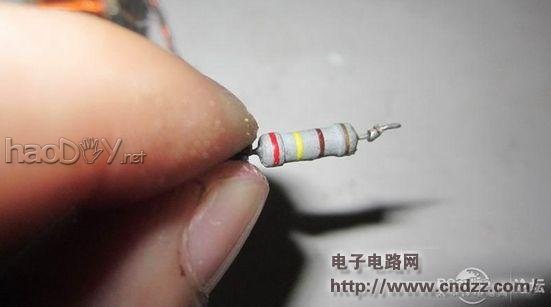

240uh电阻一颗

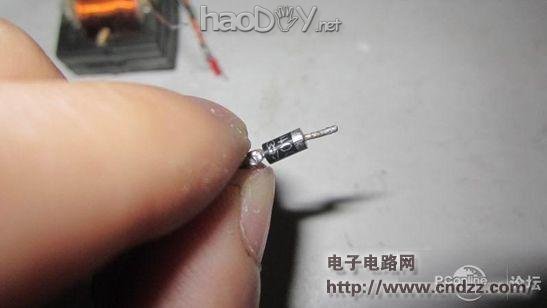

1N4007二极管一个。

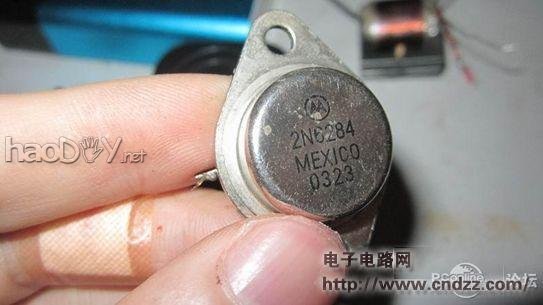

摩托罗拉2N6284三极管一枚

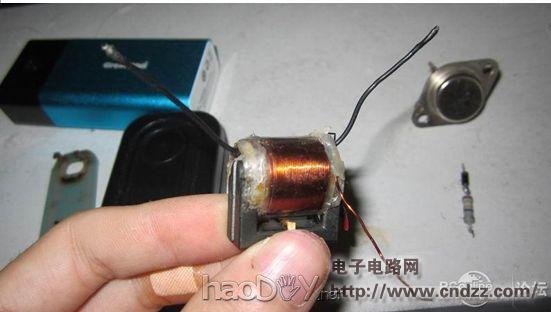

升压线圈一个。

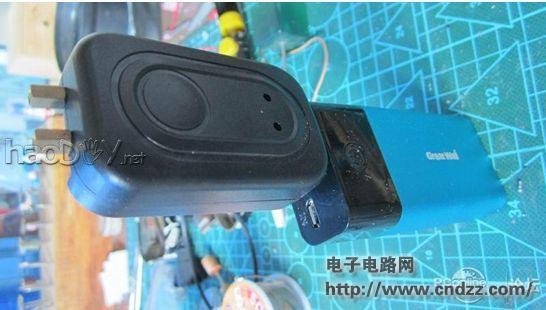

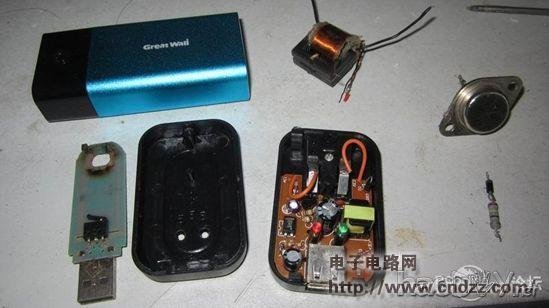

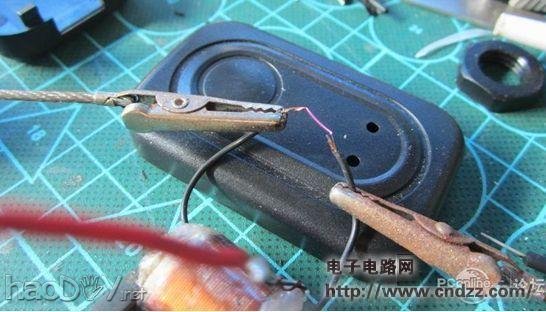

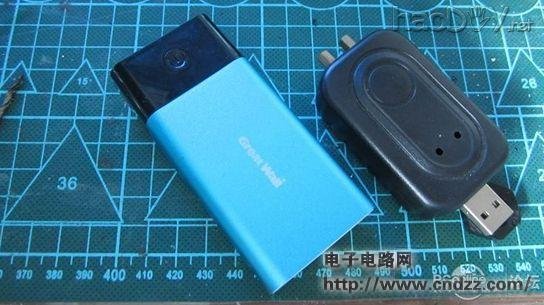

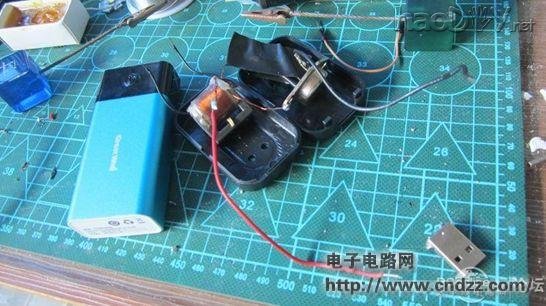

拆了一个USB充电器来做等离子打火机的外壳。 移动电源用来给等离子打火机供电，刚好是5V2A的输出。

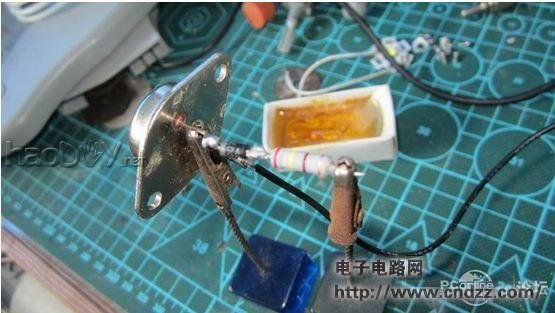

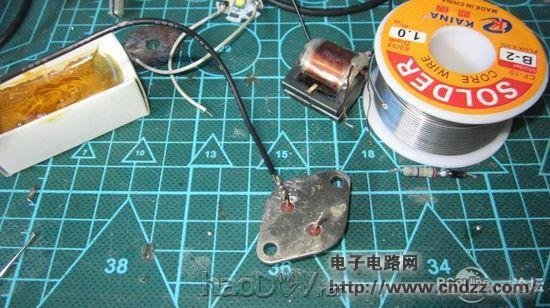

按照网上给的电路图焊锡接线。

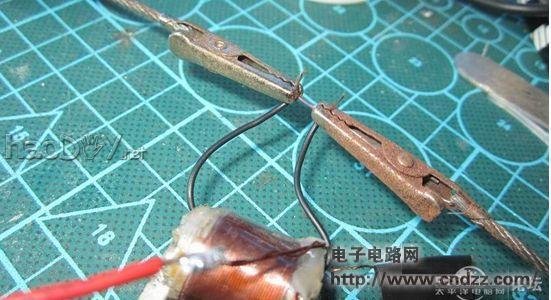

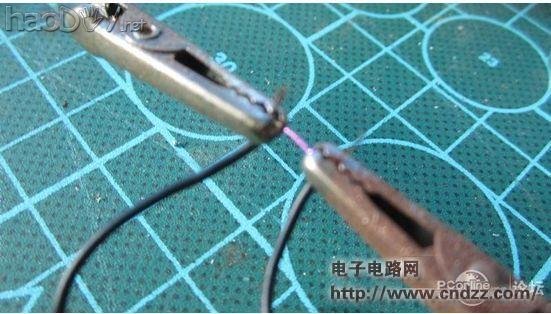

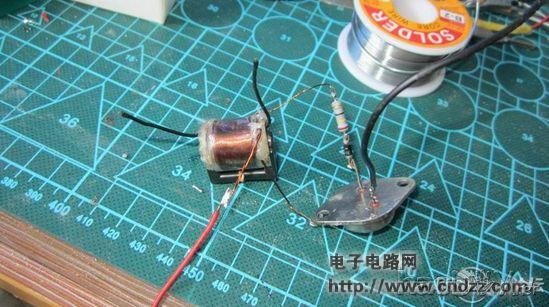

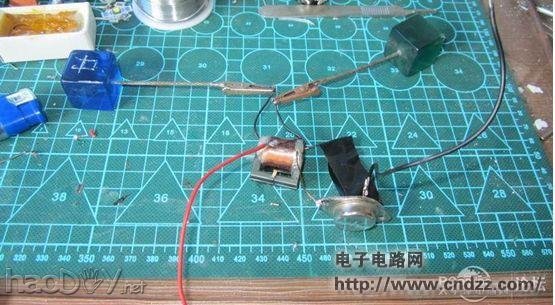

接线部分焊接好之后进行绝缘处理。 接驳上移动电源来个点火测试。
其实等离子打火机的原理很简单，就是运用升压电路将低压直流电源转换为高压高频交流电，当电压超达到10kv左右即可击穿空气放电，形成等离子火焰，点燃可燃物。

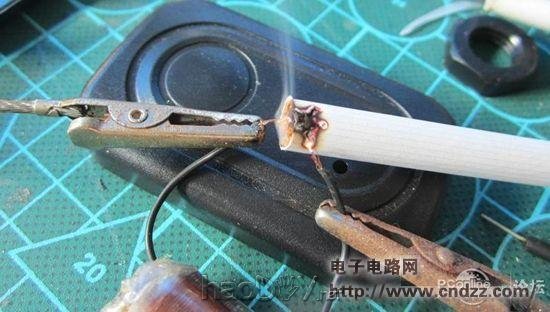

一下子就把香烟点烟了，别小看这道电弧的威力，绝缘外壳也能烧起来。 大功告成，用胶布和热胶枪把零件包扎好粘在外壳里面。接驳USB接口连接移动电源供电。 不到半小时，一个USB接口的等离子打火机就大功告成了。有兴趣的朋友可可以自己DIY一个试试看。
