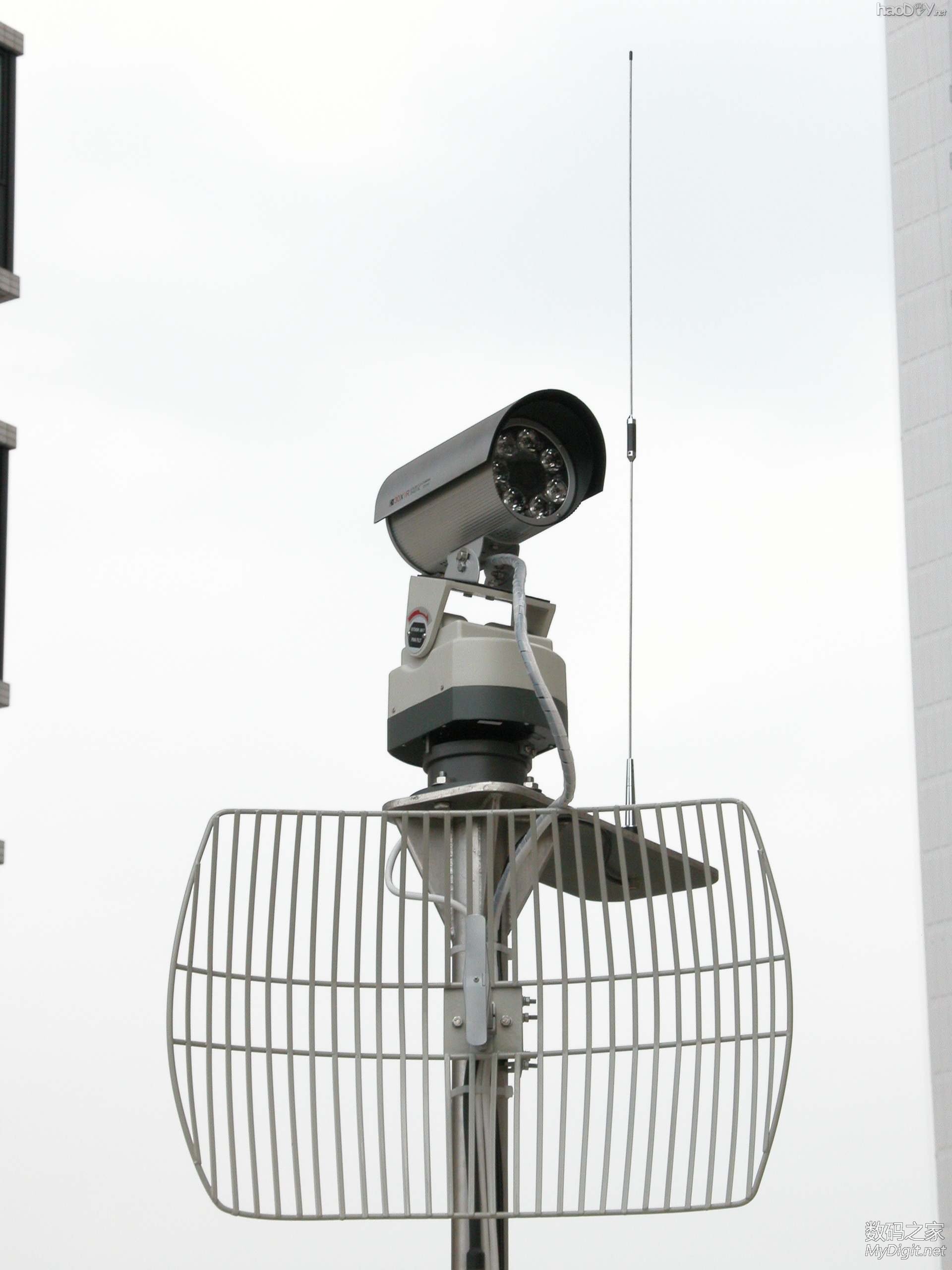

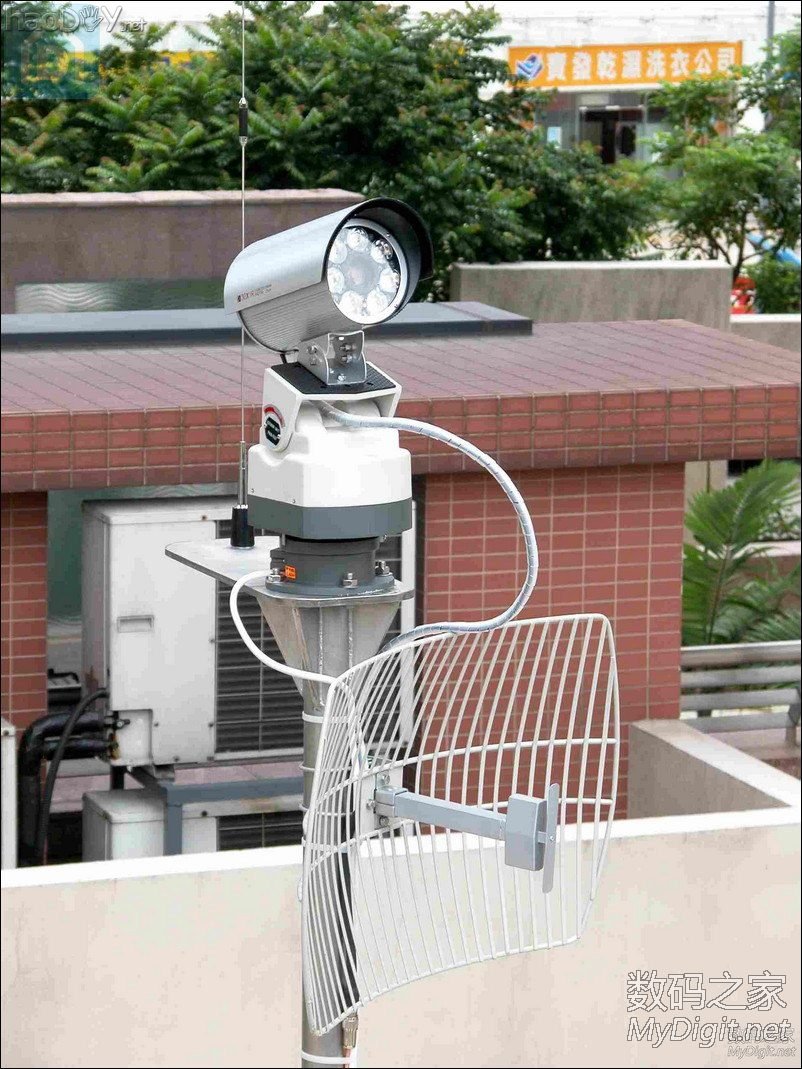

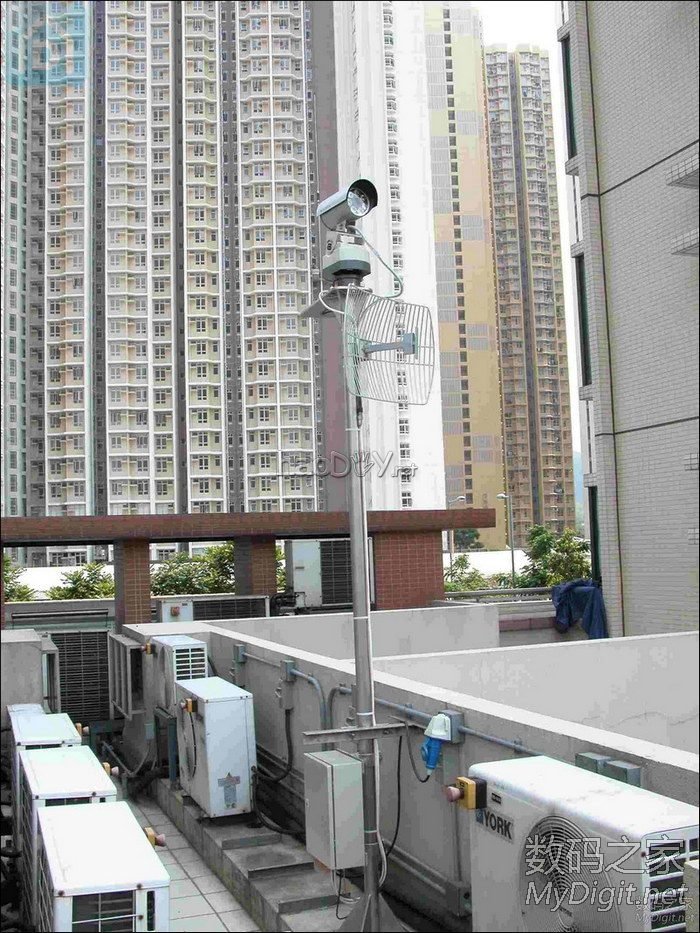

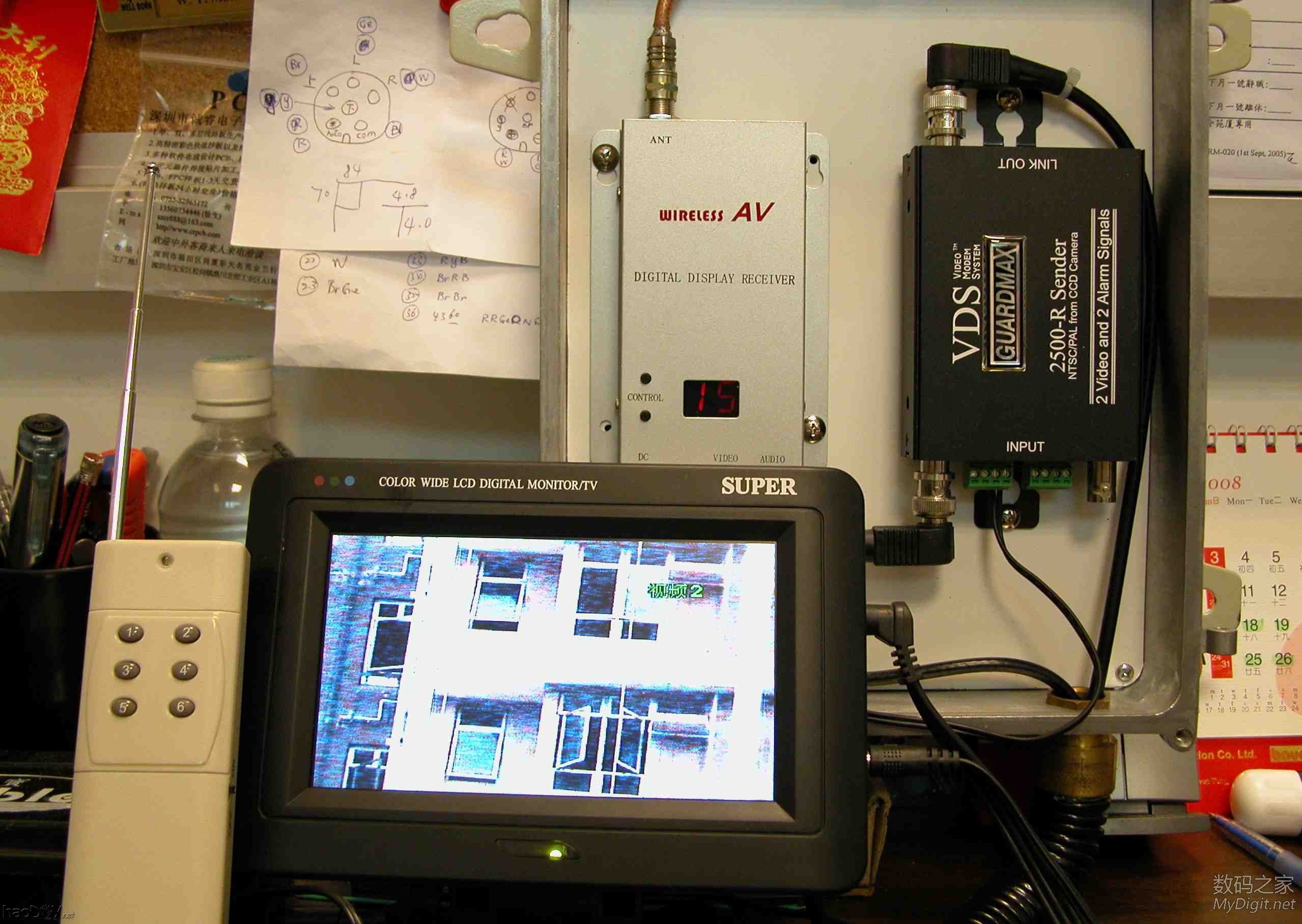

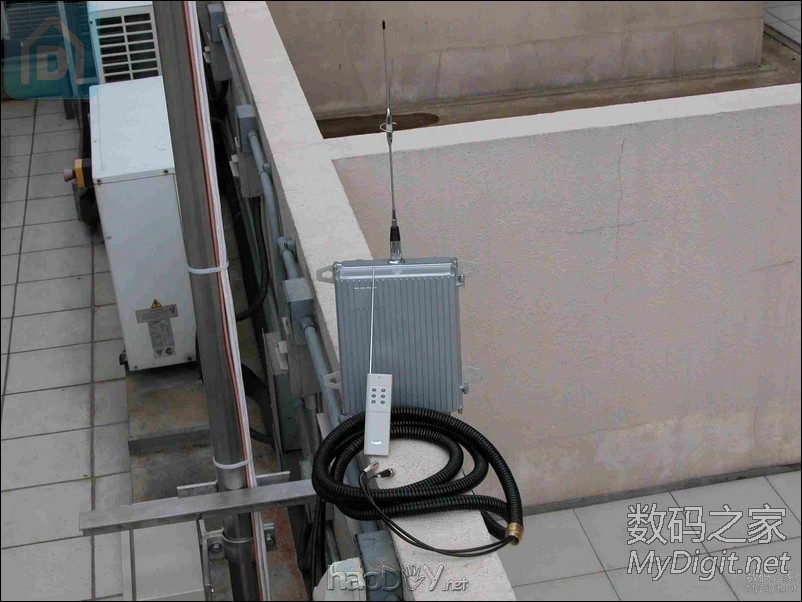

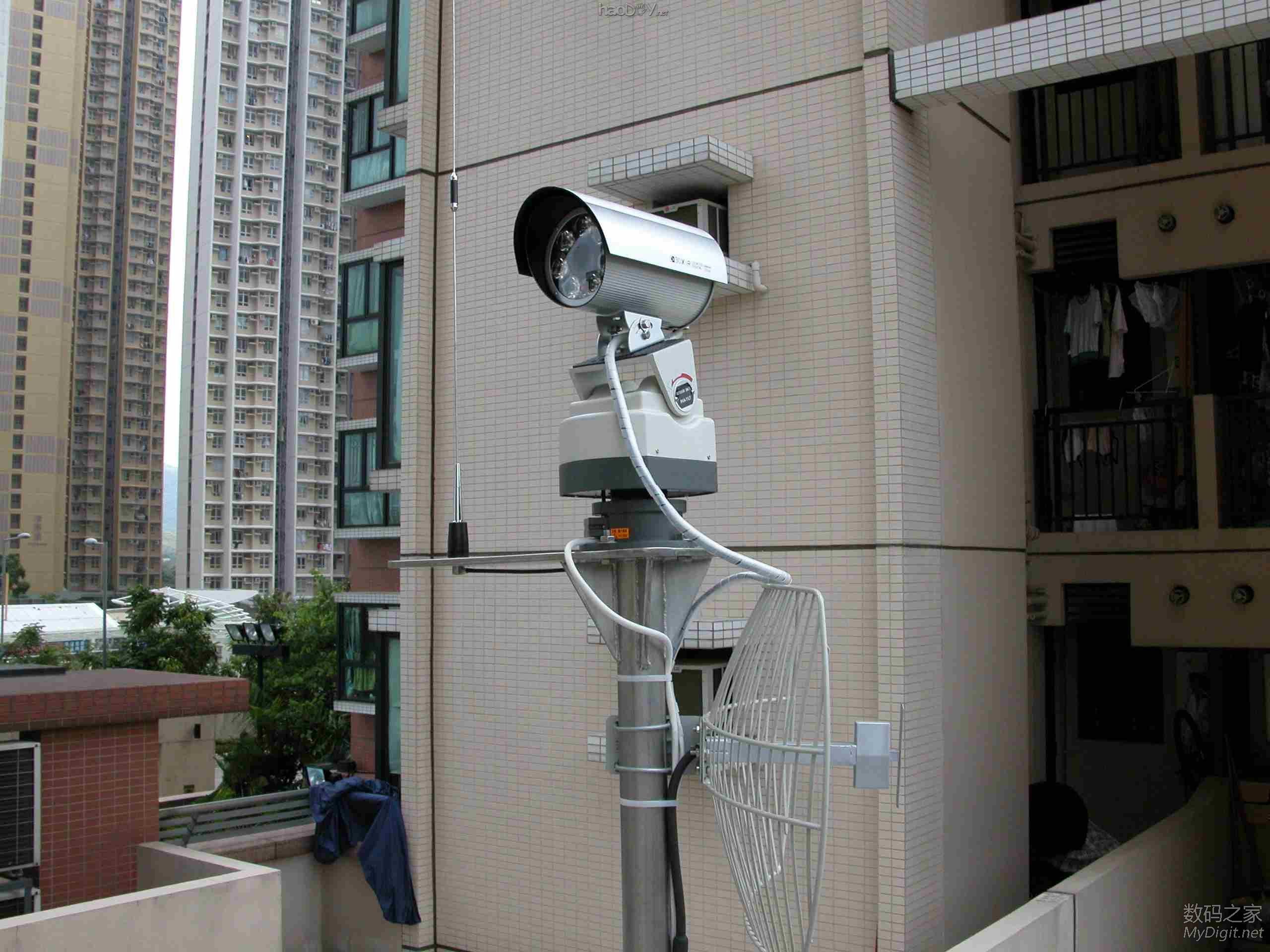

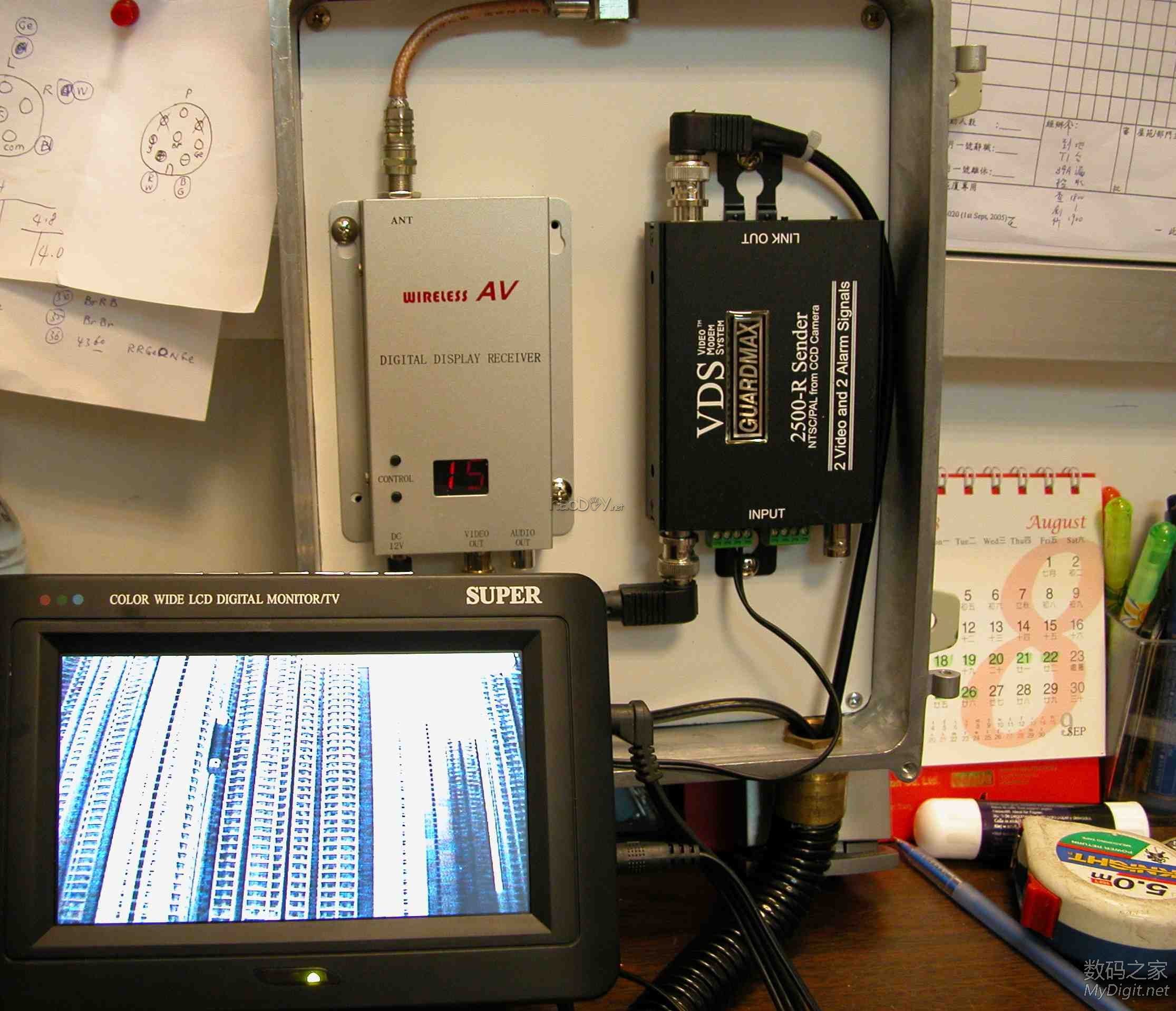

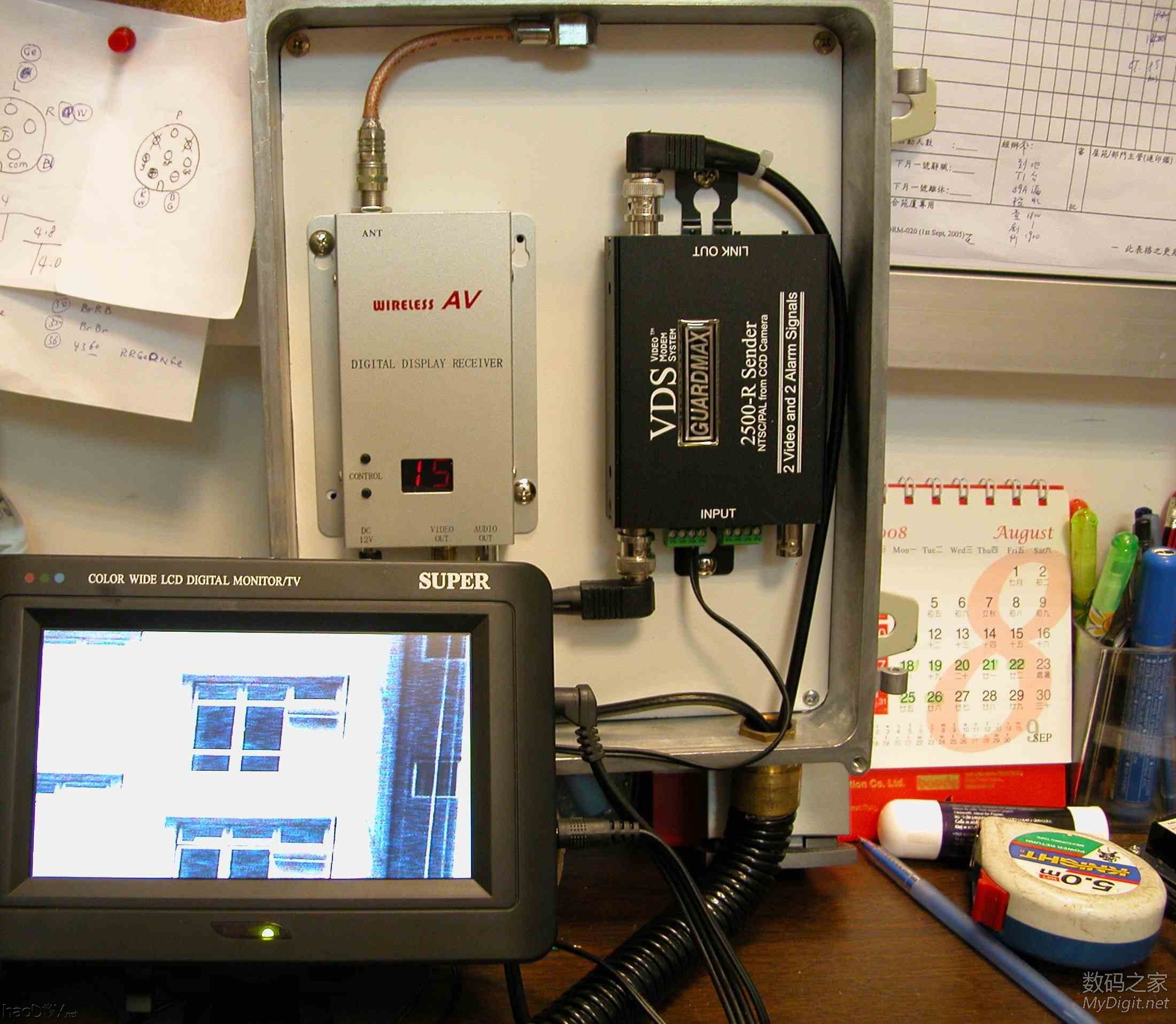

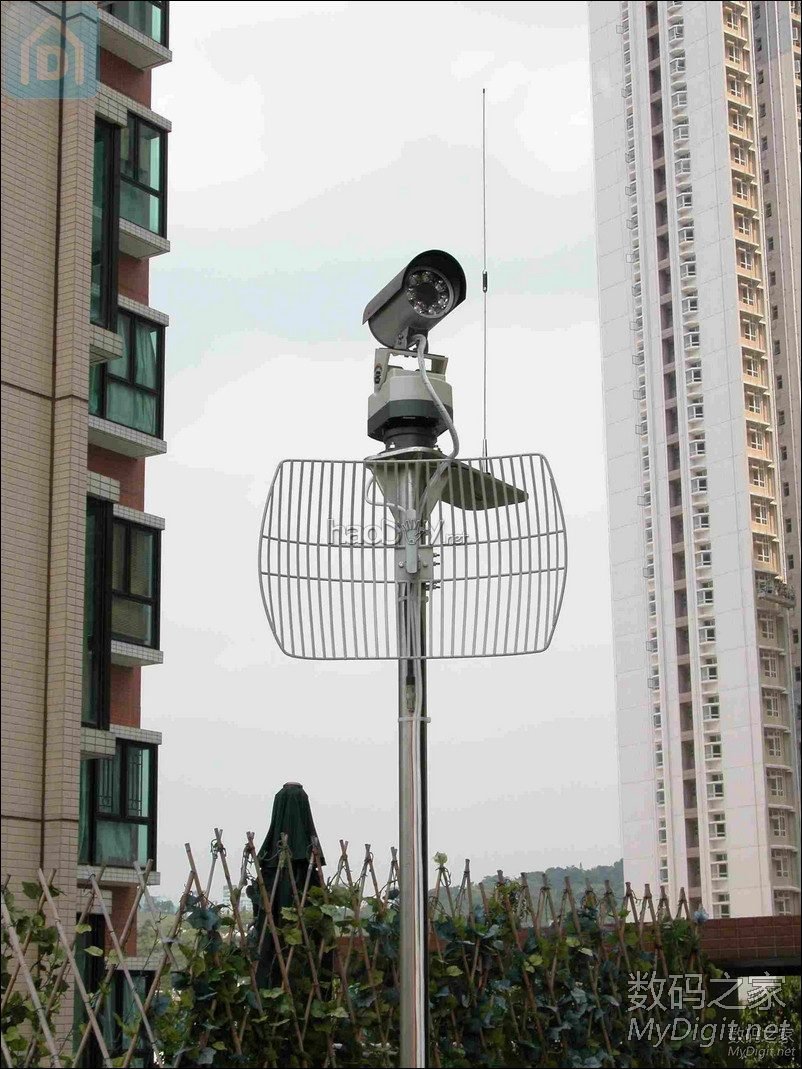

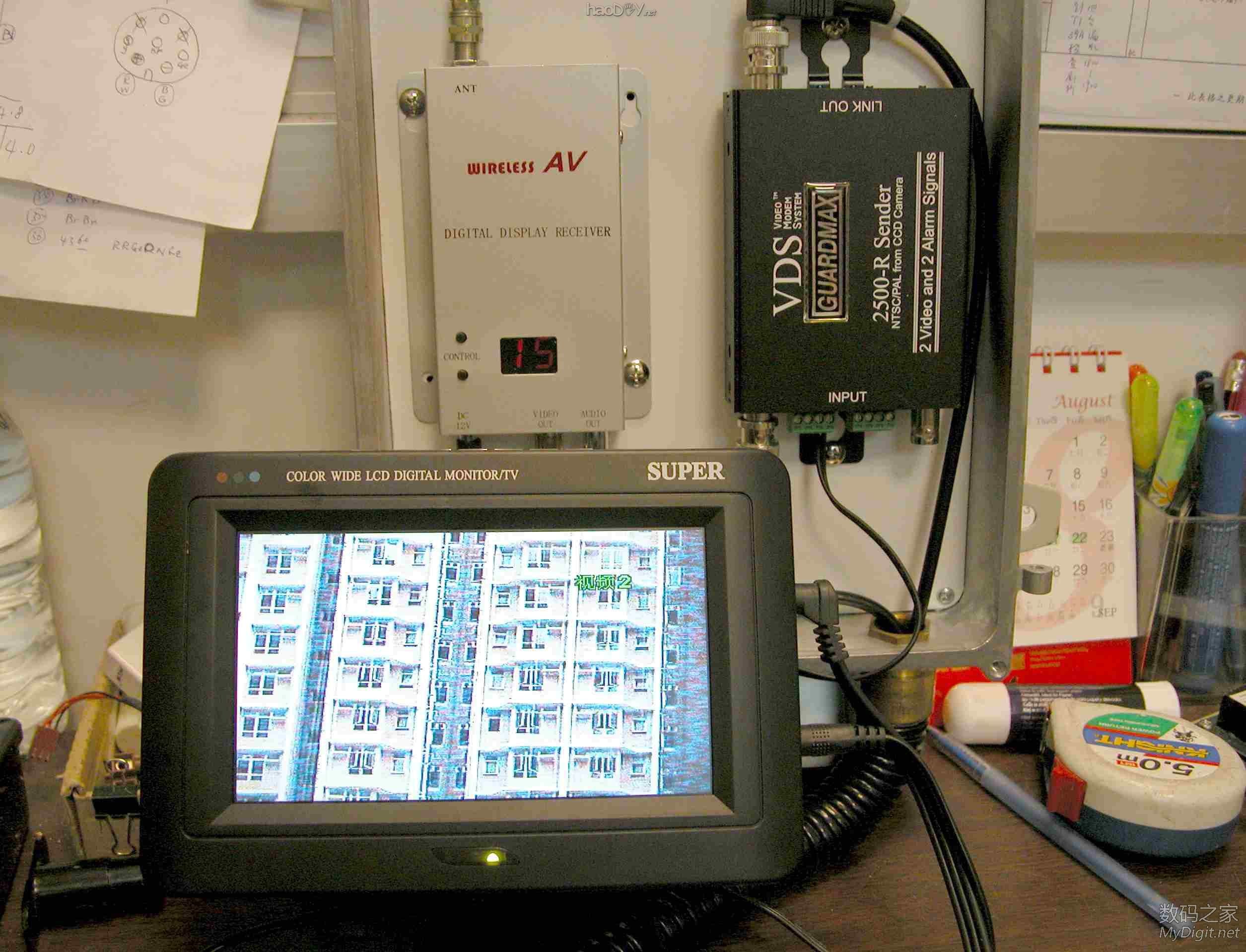

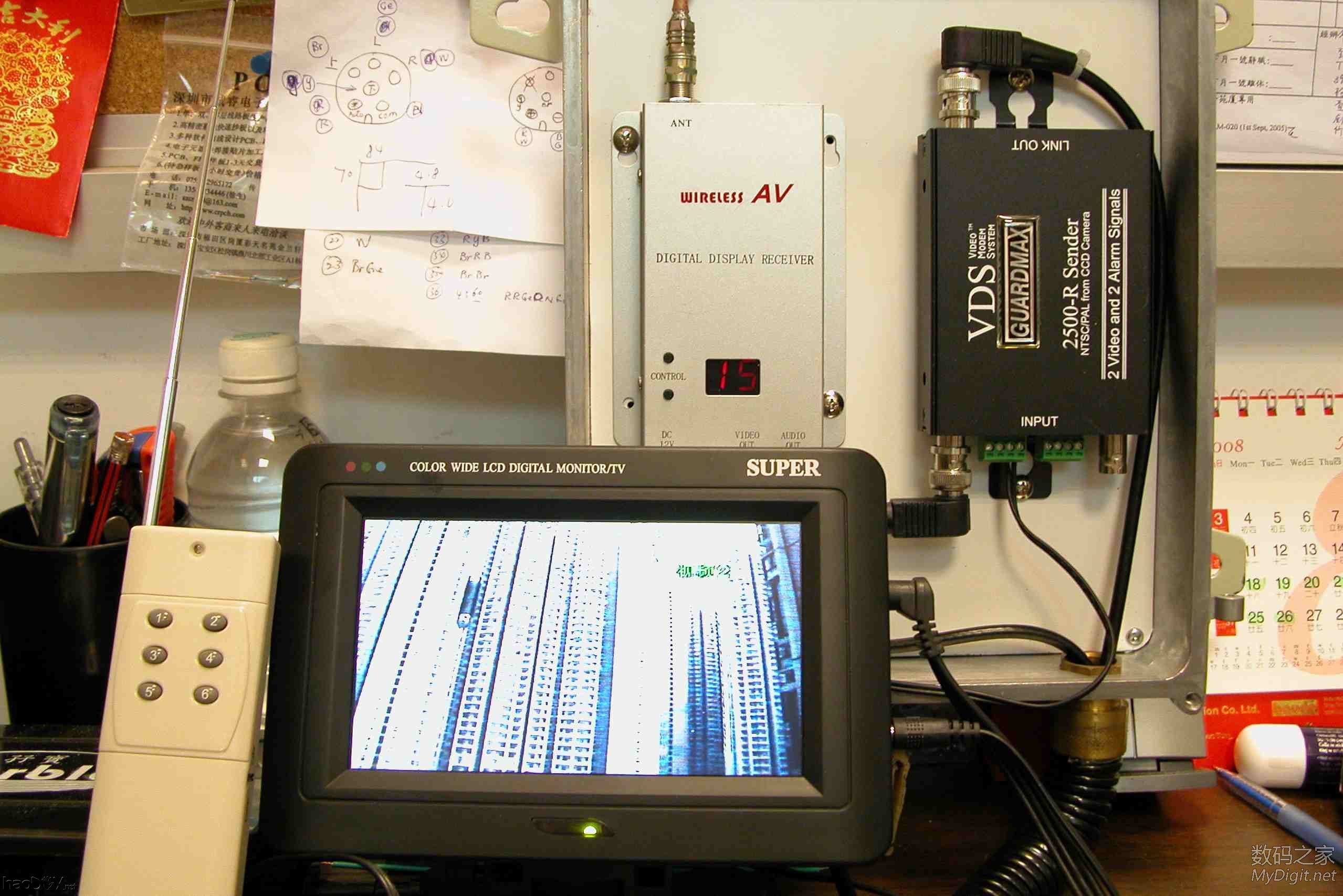

   鉆孔加磨口,做到手都軟.  風扇是拆电腦火牛的,今次有用武之地啦.現出來見見大家,相信他亦非常开心.  编排後之出線佈置220v入,鏡头v輸入,云台控制輸出,(鏡头菜單及遠近控制),無線控制天線及視频發射天線  測試鏡头六条控制線原來要供+或-电源才啓動到菜單及遠近.  这決定動手做控制板,好彩一次成功,但美中不足,佈置線路,底板上下还需加四条跳線..  考慮排位及佈置等问题.  佈置定型,發熱組件最近風扇.控制板在箱左上角,方便右手控制.矣!中间还有空位,可加手動控制云台上下及左右,方便测試及维修時使用.  中間鉄壳电源是從鏡头内拆出的,因原鏡头供电是220v,这無必要再由控制箱上一条220v到鏡头,另又增加鏡内熱度,蒸發鏡内水氣及要餘留空間,下解説.  手控开关支架亦是鏡头内拆岀的(是电源之固定底板)    兩個扦头,一扦地方鏡头,另一扦地方鏡头訊号線.  接收机及分割器(二個V訉号入一条線出,接收电源從分割器供給.)  我靚唔靚仔,记緊將我安高D,要重点保護啊!有人話要弄我回家,到時唔知要我幫佢做甚麽?    主控箱不能装高过牆面,因业权人有可能會投訴及打颱風時會做成重心不稳.但整套鏡头安裝在分体空调主机後.熱氣超过50度 ,要考慮散熱问題 否则發射组件容易損坏 .大家看这散熱方式是否合理,你猜風扇是向外抽出还是向内吹入呢?还是有更好的提意?  装在兩幢大廈中間,打颱風是風口位罝,所以加個T架固定.  接收箱及控制器(控制上下左右遠近)兩兄弟先亮相#p#分页标题#e#  哥哥出來了,我覺得佢都幾靚仔,你話呢?  云台要少许改装.因我需要他上下擺動能超过90度.控制發射頻率用315MHz因穿透障碍物好,v發射不用2.4G因太普偏容易干扰别人,到時就大件事,用定向天線亦是考慮以上问題之一,天線振子要求厂家特做.  鏡头防水指標為IP65可防止直射水進入,但太陽熱力及内温會將鏡内濕氣蒸發,对机件没有多大影响,但去到鏡面問題就來了,解決如上,先將鏡內电源拆下留出空間,將引出線改成密封針扦座,用風筒加熱内体放入大包装防潮珠, 再將机体所有空隙用膠密封. 若有更好方法請指教?   [attachment=624688]  [        屋苑物业管理用,接收部份可獨立接收輸出錄影(如图)或移至户外有鏡头的地方,將地方鏡头接入接收箱分割器中(黑色VDS 2500-R作兩鏡入,一綫出)利用地方鏡头訉号線接到保安控制室再分割一線入,出兩個鏡头訉号録影.接收机电源亦由訉号線提供,無需再加任何电源線.这可达到更遠,防接收死点及主鏡能移到屋苑任何地方. 点对点無障碍會有一至兩公里,平常500至800米一定無問題(畫面),遙控可能1000米內.. 能光學变焦32倍.(7张图)當時接收距離约100米室内,中間还有一幢大廈阻挡及不是在指向天線中心位,在约80度位置.遙控方面天線未有拉出準確無誤. (责任编辑：admin) |
