纪念日数显倒计时电路(2)

时间:2014-06-08 20:58来源:未知 作者:admin 点击: 次
每一小方格为一个节拍（约为1秒、方格内按指定内容显示，凡空白格表示该节拍无任何显示。 二、制作要求 1）稳压电源输出用绿色发光二极管指示；振荡器输出用红色发光二极管指示。 2）每次69显示对间不得小于4个节拍
　　每一小方格为一个节拍（约为1秒、方格内按指定内容显示，凡空白格表示该节拍无任何显示。
二、制作要求
　　1）稳压电源输出用绿色发光二极管指示；振荡器输出用红色发光二极管指示。
　　2）每次“69”显示对间不得小于4个节拍，也不得多于6个节拍且每次开始显示的“69”必须紧接在上一个数码管“┈  8.8”后面出现，不得错位。
　　本文章版权归DIY乐园电子制作网所有，作者：蔡国瑞。转载请保留链接。
三  、参考电路
纪念日数显倒计时电路

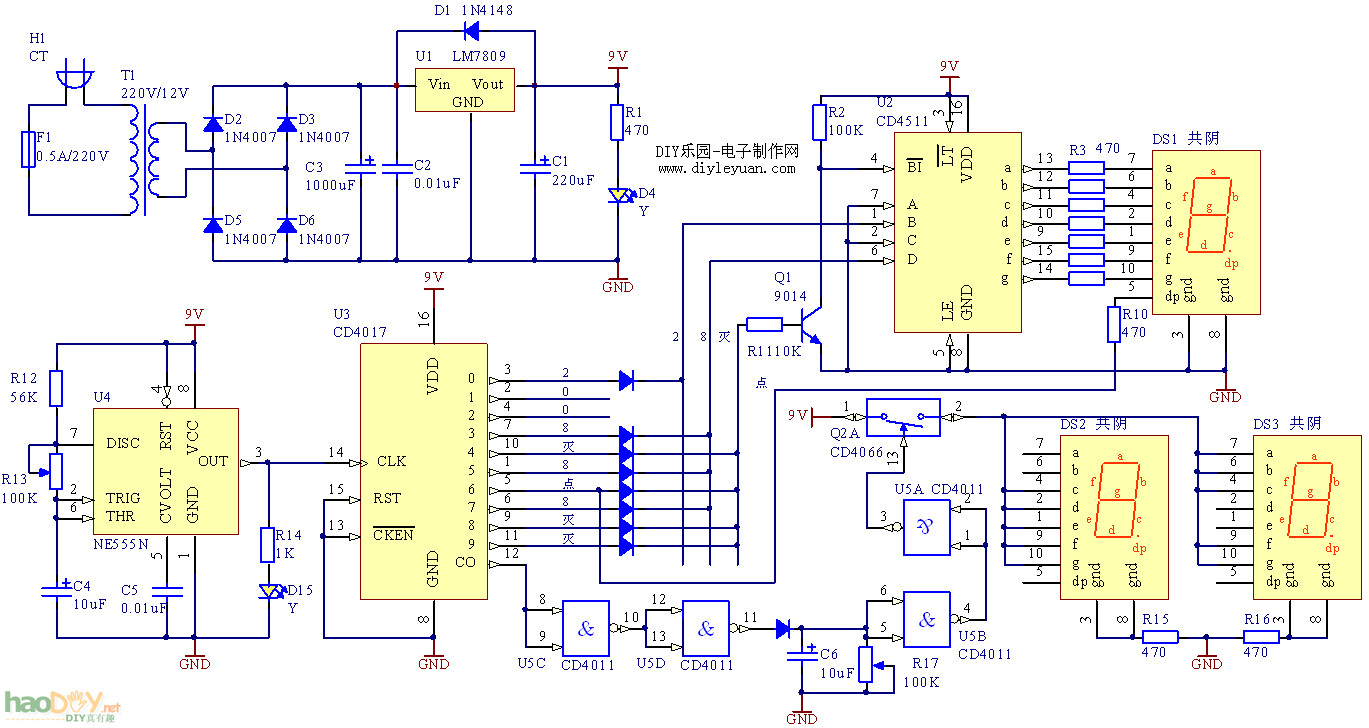

江西省第19届电子设计大赛电路原理图-纪念日显示电路
纪念日数显倒计时电路

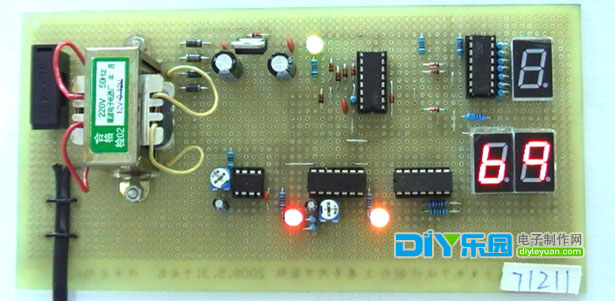

江西省第19届电子设计大赛作品图-纪念日显示电路
