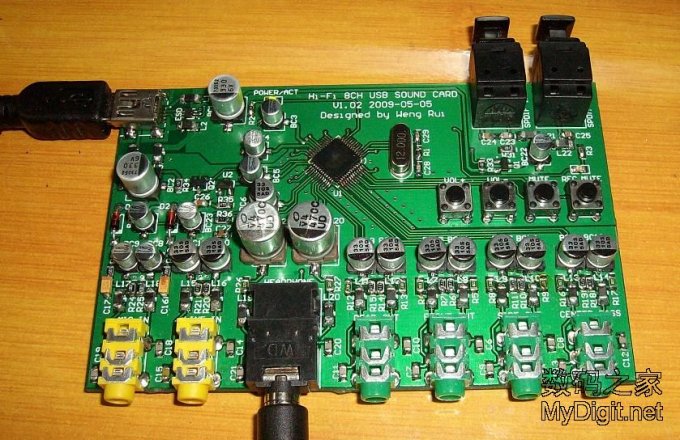

电路图见9楼，制作资料见22楼 废话不多说，直接上图，然后一般看图一边说废话  正面图。 没有丝毫偷工减料，保护电路齐全，电容多多，是否有点专业的感觉？嘿嘿~~

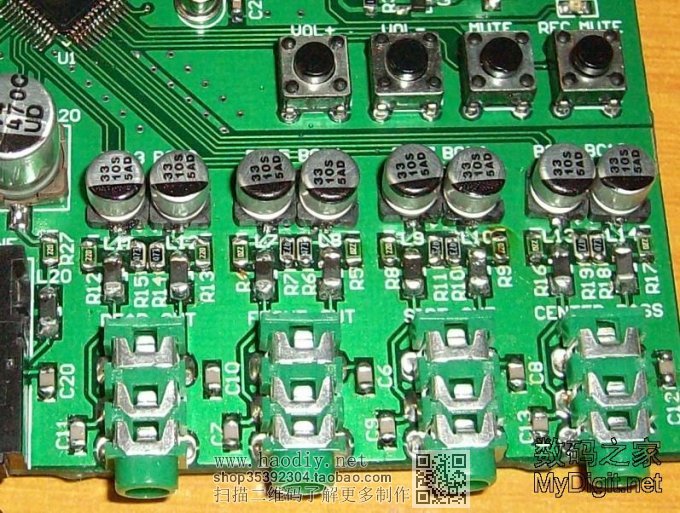

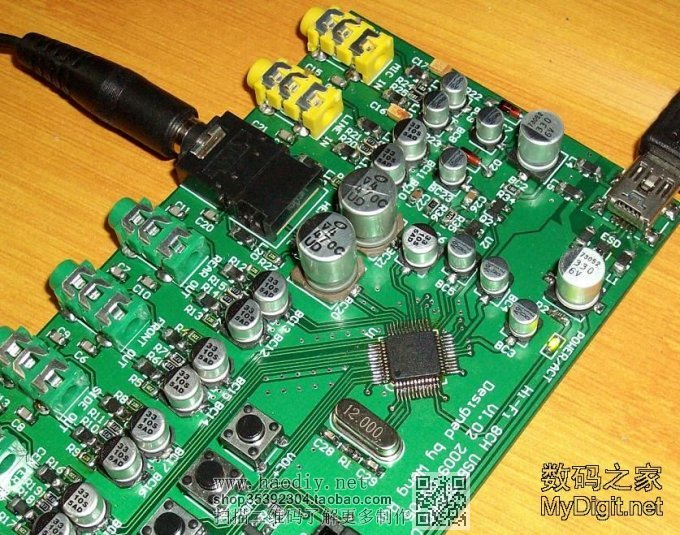

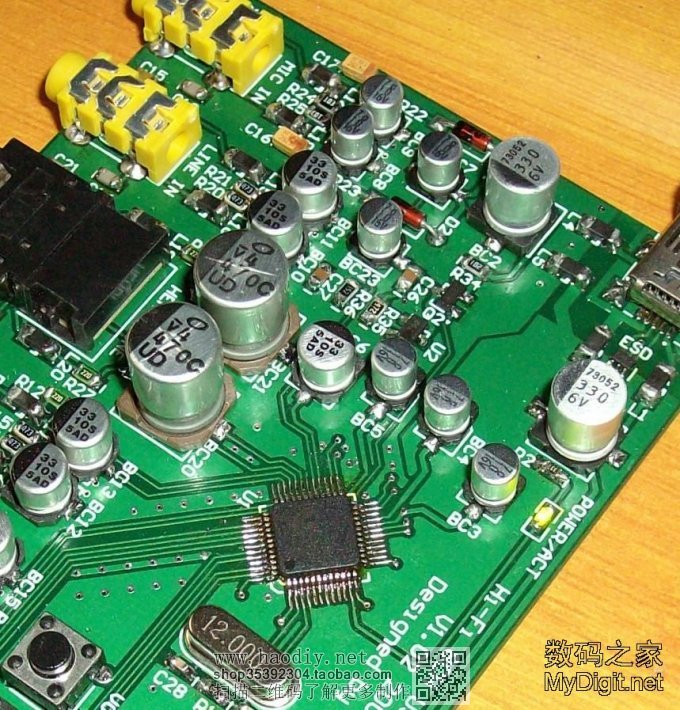

芯片附近放大看看：

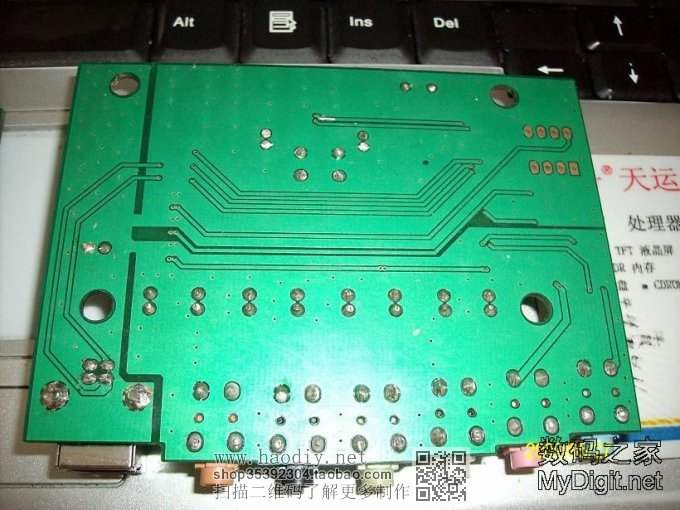

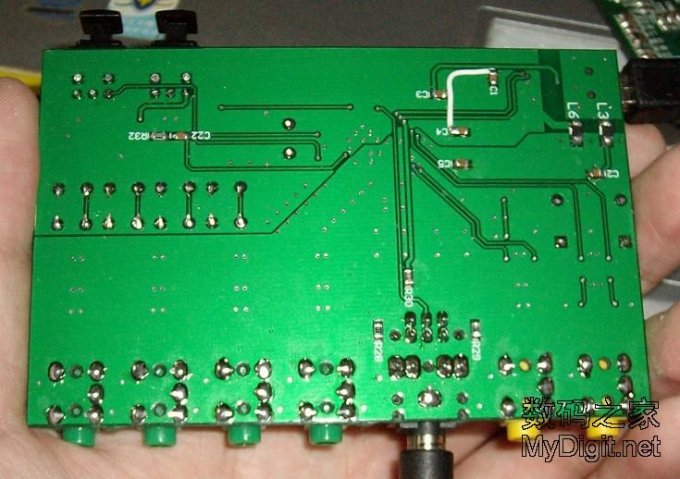

反面，也很整洁吧？

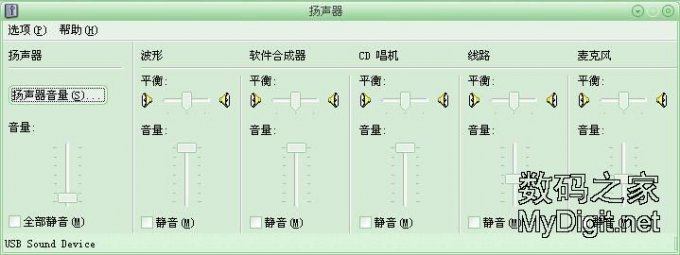

制作过程有点小波折，刚焊好的时候，插入USB没反应？经过仔细检查，并和CM106L进行对比，发现官方提供的Datasheet少了一根线，赶紧补上（背面USB口附近白色飞线）……OK！终于认了，系统自带驱动，装好后迫不及待点开音量控制，忽然感觉有点不对劲？……

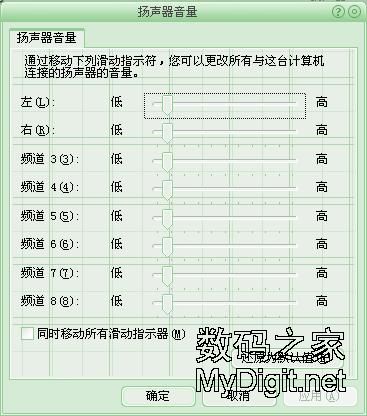

仔细一看是平衡滑竿变成了一个大按钮！点进去，哇！系统自己就认成8声道了，也就是说不用装官方驱动就可以享受环绕声了！~~

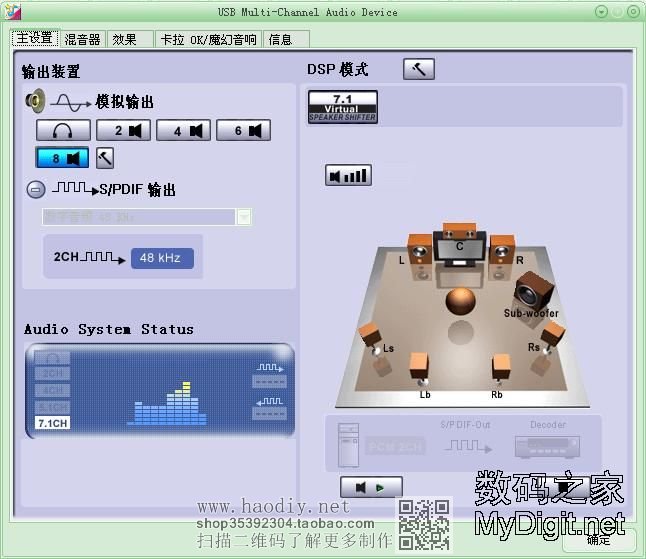

实际使用后发现，这样有个局限性，必须播放DTS音频，才能使用环绕输出。这很不爽，还是装官方驱动吧  官方驱动功能很强大，支持扬声器组态切换、虚拟环绕声等很多实用功能。

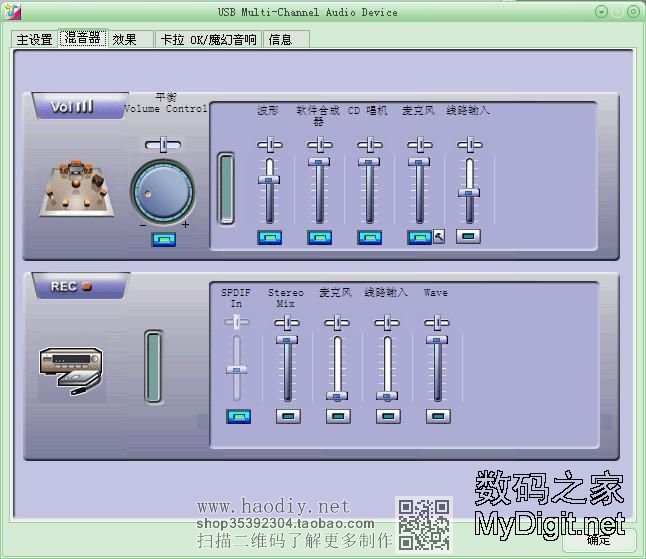

驱动自带的音量调节功能，可以同时控制录音和放音的音量。

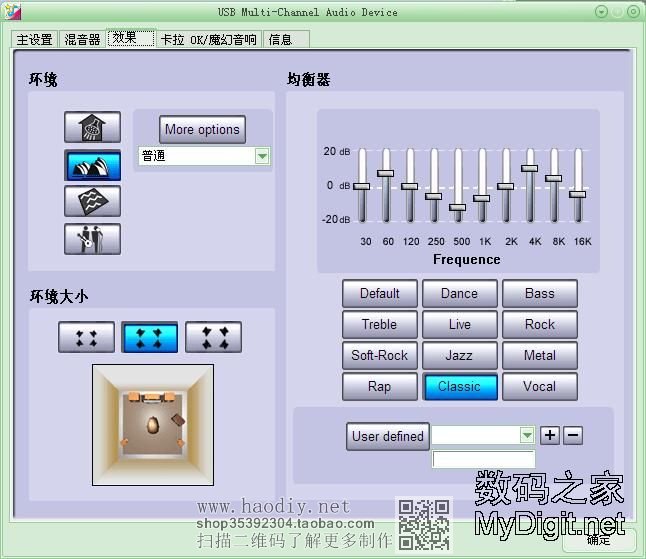

模拟混响效果及图形均衡器，调节好这里可以营造音乐厅的效果，很讨好耳朵。

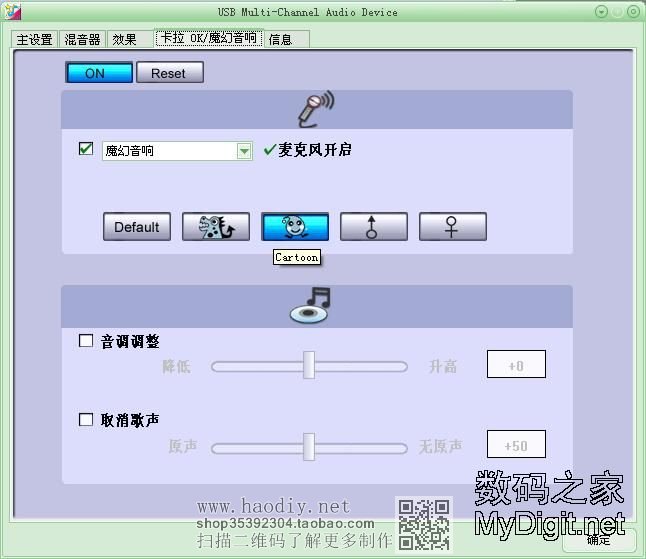

卡拉OK功能，可以给伴奏升降调，也可以给麦克风的声音升降调！（4档可调：怪兽声、童声、男声、女声）

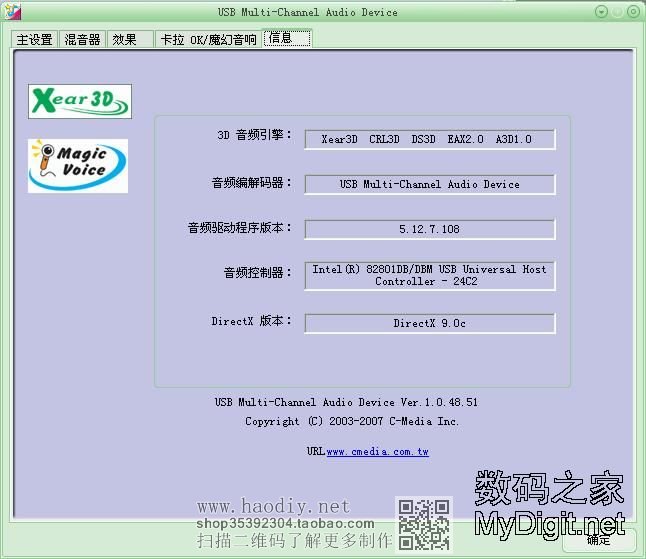

最后一页是驱动程序的关于信息。
SPDIF输入输出都已经测试过，没有问题。呵呵  ~~大家感觉这个板子做的怎么样？反正我是感觉很完美了，自我欣赏ing……

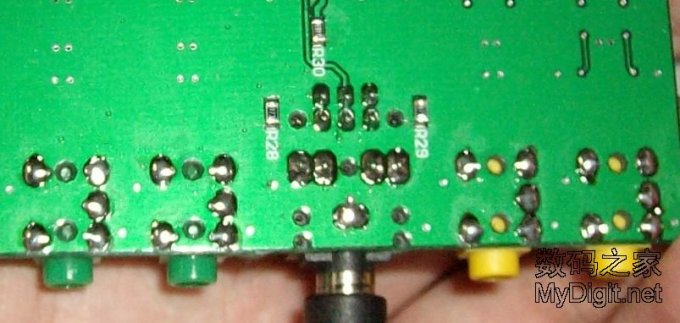

看看细节吧，绝对没有哪台贴片机能够做得出来的无敌焊工！

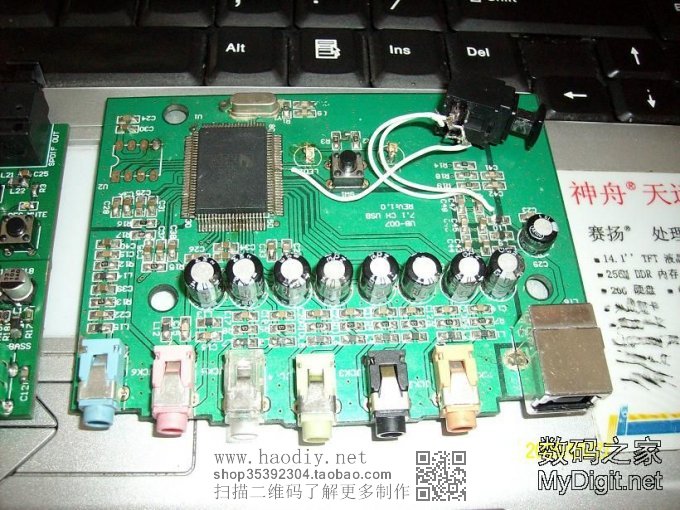

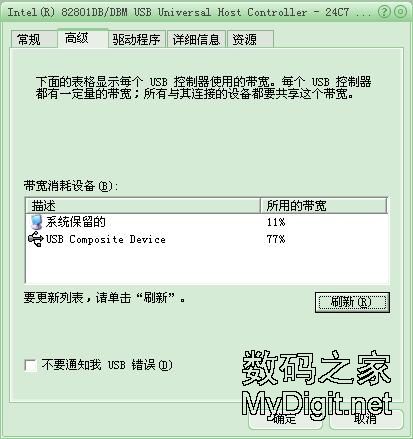

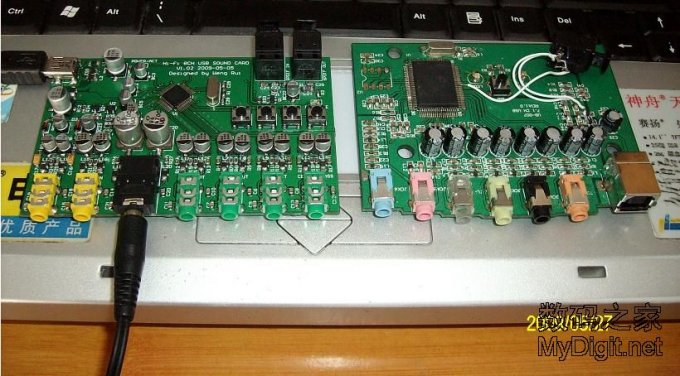

(责任编辑：admin)     这个卡和我买的成品板对比一下（那块成品板设计的也很出色，不过还是有局部偷工减料的嫌疑，保护电路不完善，没有“嘭嘭”声消除电路，更要命的是模拟地和数字地居然没有区分！！）：  仔细看看那块成品板（主芯片是CM106F），它采用了符合AC97规范的彩色插口，可惜我没有买到那么多种不过颜色的插座，只好搞黄绿双色了，呵呵……  反面：  有人关心带宽占用，请看（这是最大情况了，播放DTS音频，同时SPDIF输入录音，如果不进行如此变态的应用，带宽占用会小一些的。这个声卡的带宽占用表现还不错，在上述操作下不会出现爆音的情况）：  |
