15.6的联想B590，其实，清灰不是主要目的~~~

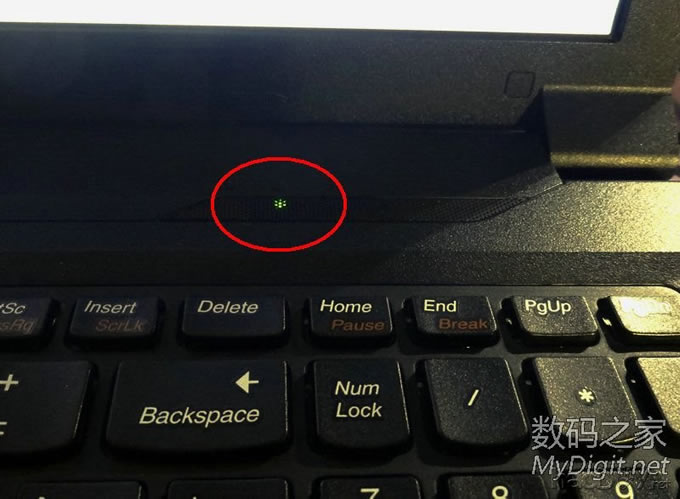

看这几个指示灯~黄绿色LED，这亮度。。。白天基本上看不见~~

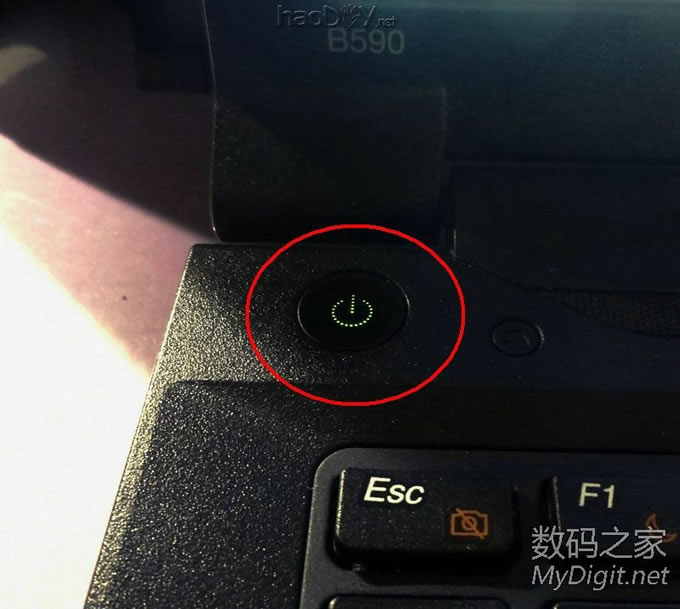

电源开关这边也是。有时候本子黑屏了，不动一下都不知道开没开机。。。
红圈里两个螺丝拿掉，就可以打开后盖了。
无线网卡。
2X2G内存。原来是2G的，后来自己加了一条。
CPU I3 3110M
硬盘位置
500G WD蓝盘。
红圈里一共两颗螺丝，一颗是固定键盘的，另一颗固定光驱的。全部要拆下。

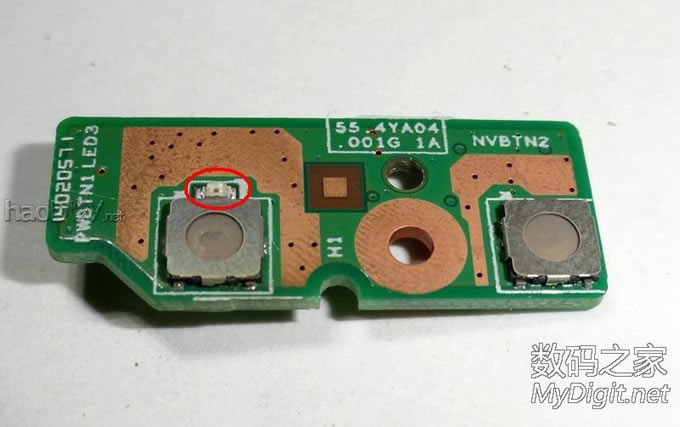

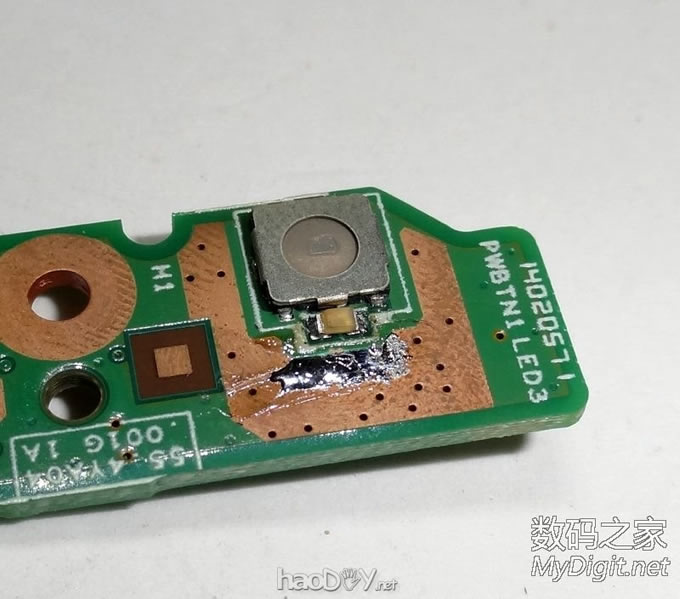

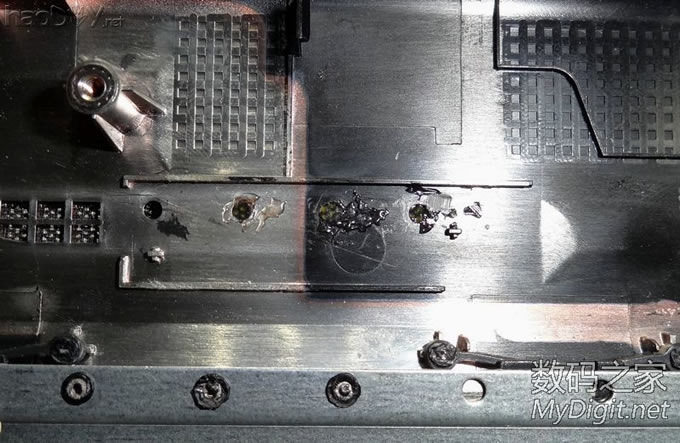

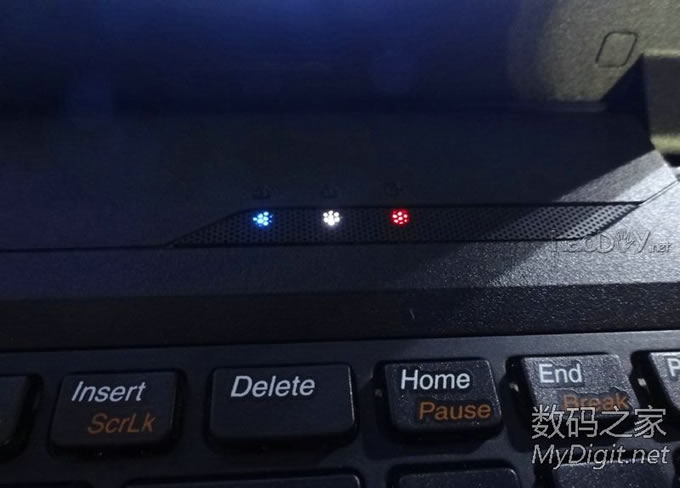

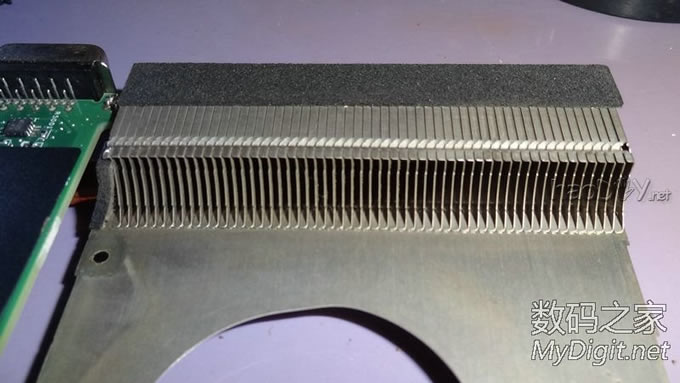

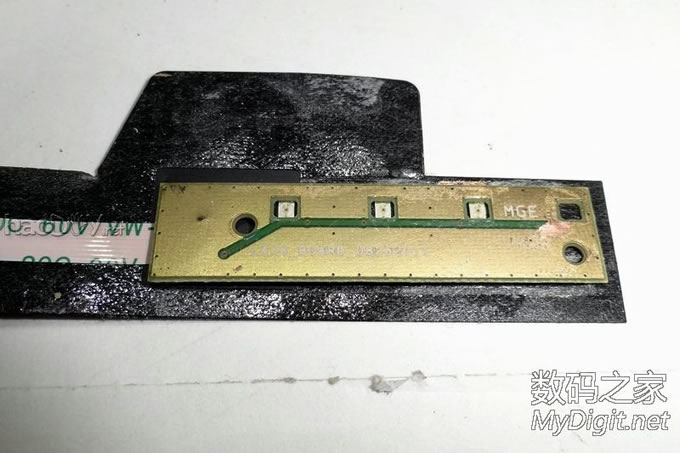

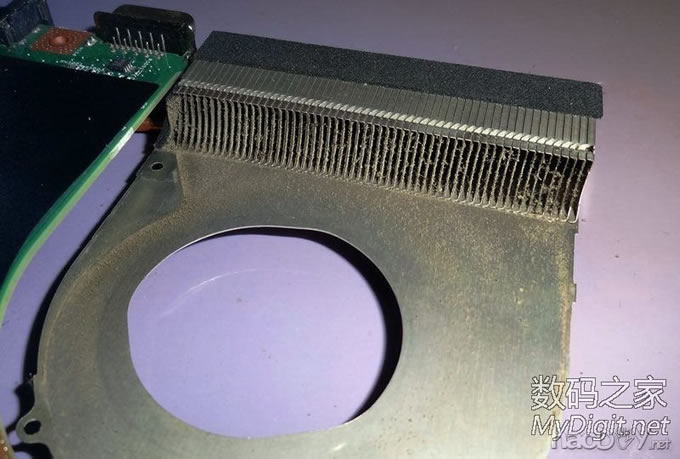

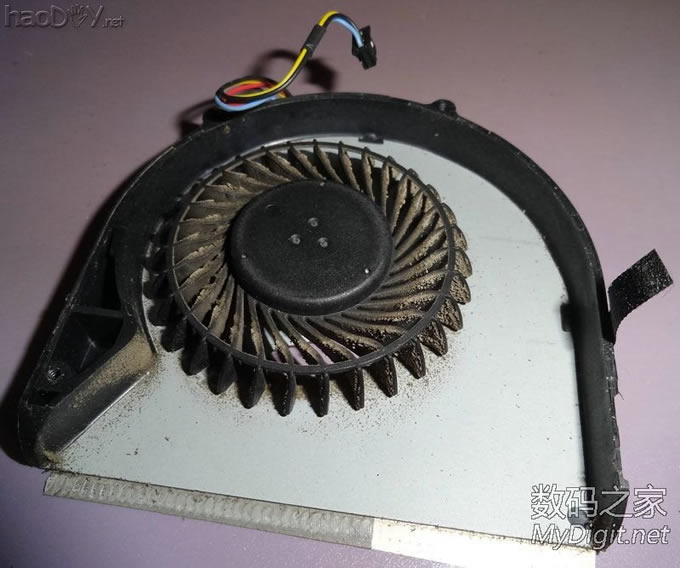

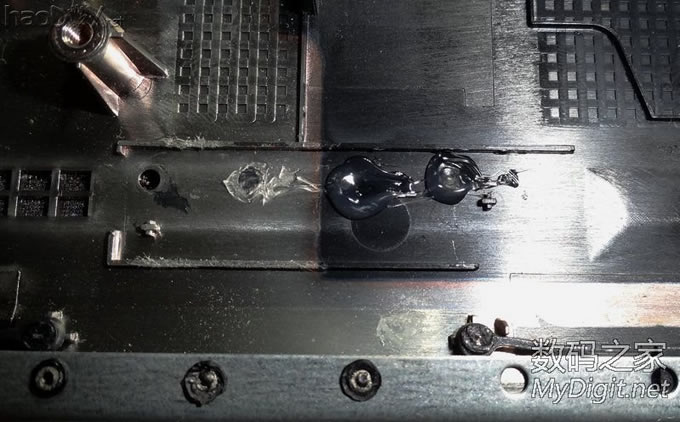

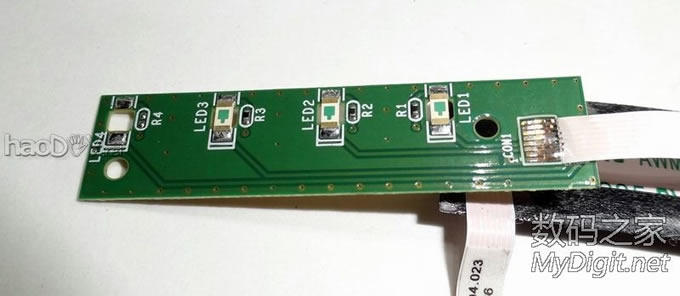

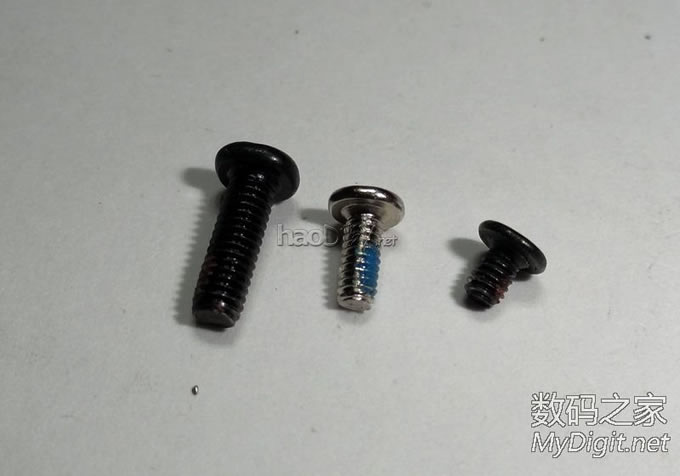

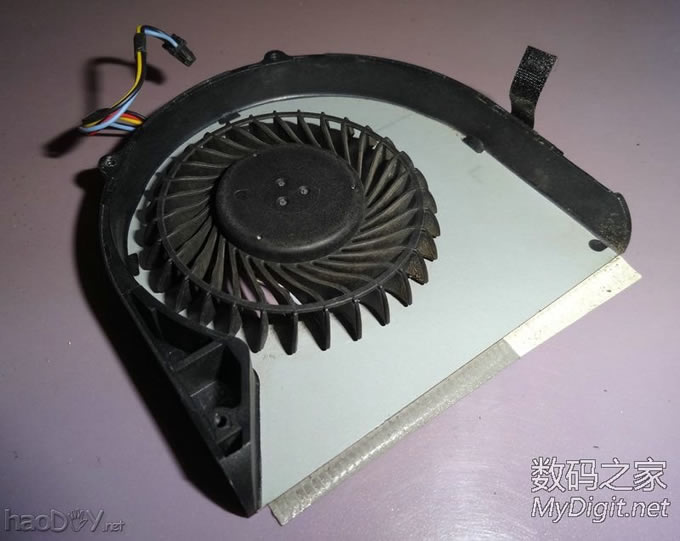

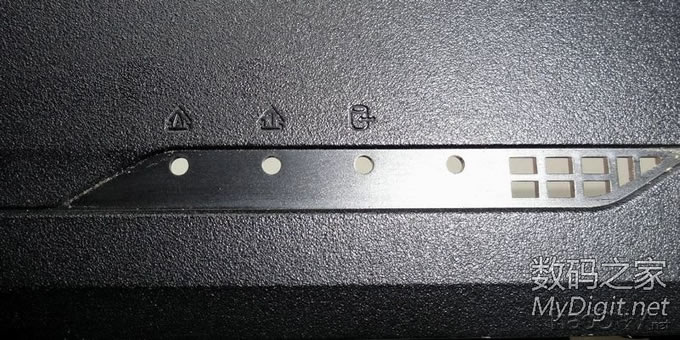

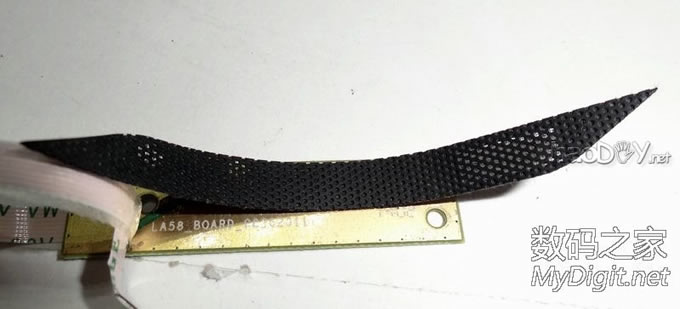

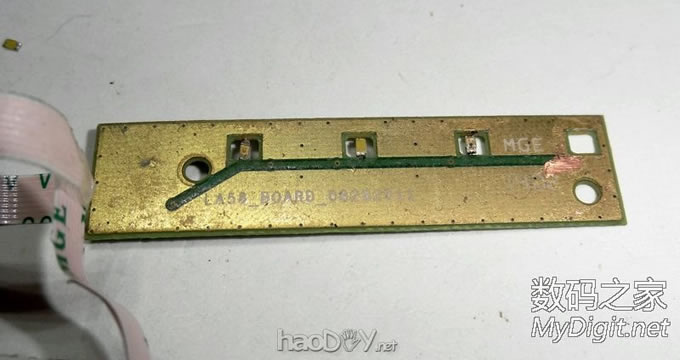

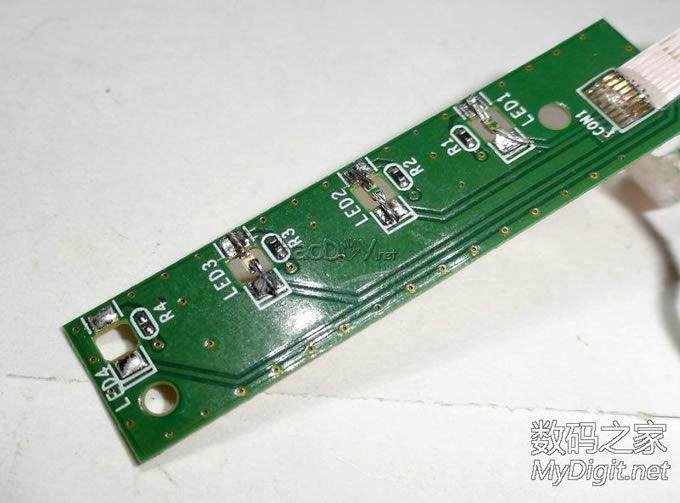

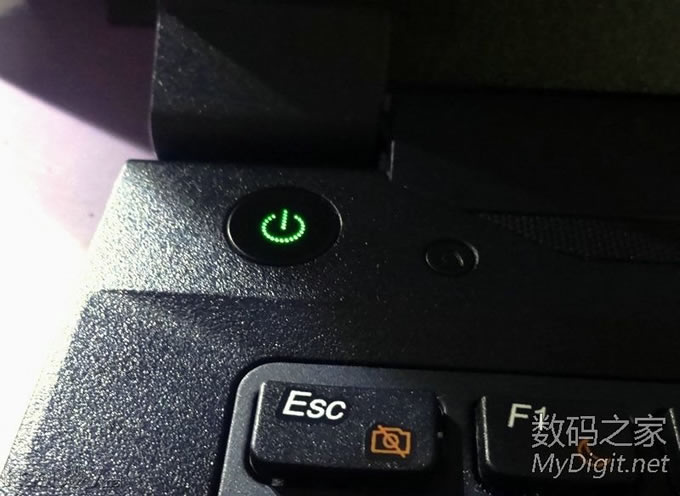

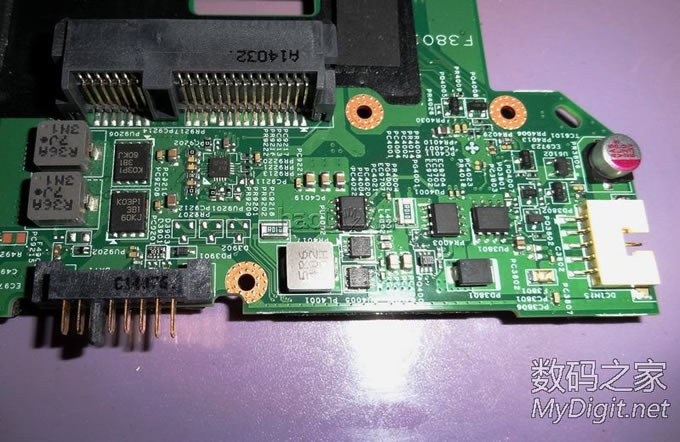

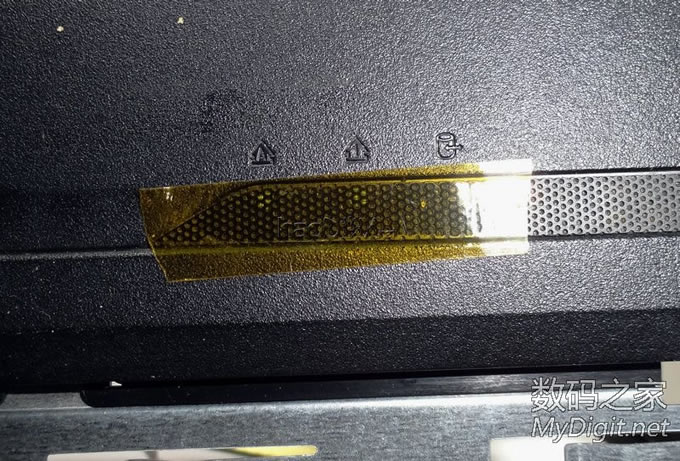

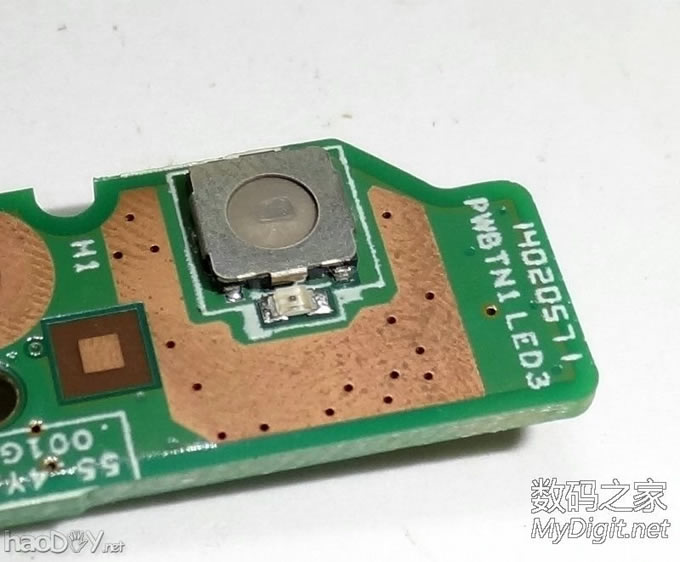

光驱基本已经没用了~~  背面还有两个键盘螺丝~  拆完即可拿下键盘。   拿掉键盘后的样子~  两条三星内存。上面那条是后加的。  无线网卡。   联想的易碎贴  练练手~~~  触控板，指纹采集器排线。  触控板背面。牛屎的。。。  电源开关板。一会拆下来开改~~  指纹模块，从来没用过的说。。。  黑色贴纸下面就是指示灯板。只有numlock capslock 和HDD  拆掉C壳就可以看见主板了。  USB3.0接口  读卡器，USB，和音频输入输出。这本子的音频输入，输出共用一个3.5的四段插座。总感觉有点不方便。  电源接口和USB。  风扇上也有灰了，一会顺便清下~  拿掉主板以后。光秃秃的了~~~  主板的另一面。  散热系统，热管很短。  #p#分页标题#e#供电部分电路。  拆下风扇，准备清灰~~  散热片里也有灰了。  只是简单用牙刷刷了一下~风扇叶拆不下来。不然一定水洗了它~  清理后的散热片。  开关小板，左面那个是电源开关，右面那个是系统还原。 红圈里的LED就是开机指示灯。  离开关好近啊~  找了个翠绿色的LED换上。边上覆铜不小心弄上锡了。  指示灯小板。左到右依次是capslock numlock HDD  背面  指示灯孔。外面有喇叭网罩挡着。  喇叭网罩对应指示灯的位置镂空的。但是，效果依然不理想。  喇叭网罩外面贴一层胶布。  然后，热熔胶对准指示灯孔用力灌进去。让它渗入喇叭网罩的缝隙里。  凉了以后用刀修平。  开始换LED。  没有那么大的贴片LED，只能接俩腿了。。。  装好以后在看看~ 改造后  这是改造前的。  改造后，蓝色是capslock 白色是numlock 红色是HDD。  改造后。  最后说一下，整个本子，只有这三种规格的螺丝。而且大部分螺丝位都有型号标示。拆装很容易~~  (责任编辑：admin) |
