自制半导体制冷系统

时间:2012-10-30 10:16来源:www.geekfans.com 作者:admin 点击: 次
2012-2-9 18:08:23 上传 下载附件 (25.56 KB) 自制的水泵+水箱磁悬浮套件 现在我们开始组装 2012-2-9 18:08:23 上传 下载附件 (28.34 KB) 先把制冷片支架安装在导热铜块上 2012-2-9 18:08:23 上传 下载附件 (22.01 KB) 一侧安装好了，在安装另一侧 2012-2-9

自制半导体制冷系统

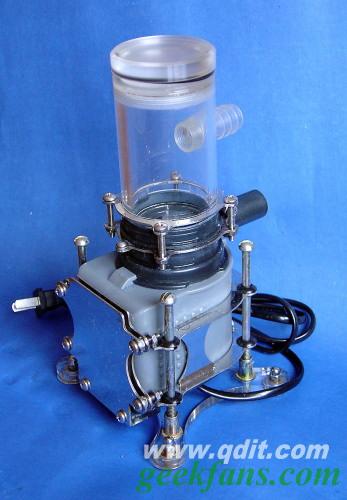

自制的水泵+水箱磁悬浮套件
现在我们开始组装

自制半导体制冷系统













先把制冷片支架安装在导热铜块上

自制半导体制冷系统

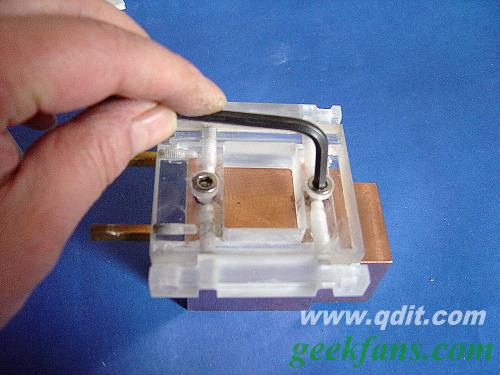

一侧安装好了，在安装另一侧

自制半导体制冷系统

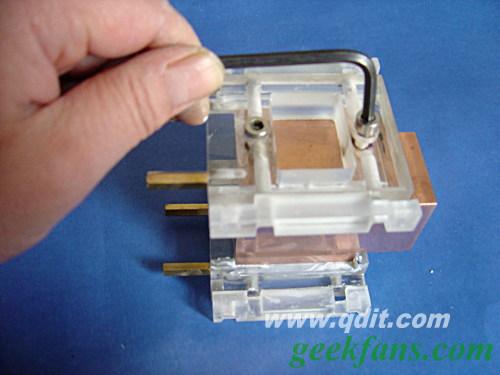

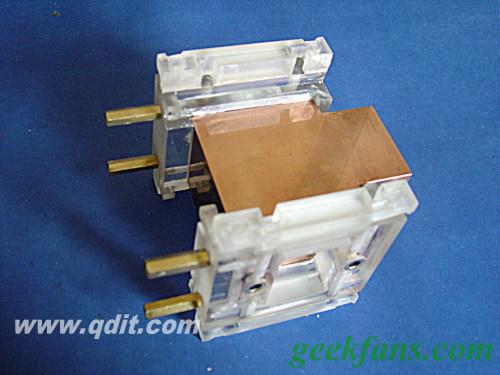

两边都安装好了系酱紫滴 PS:铜块打磨得亮吧？

自制半导体制冷系统

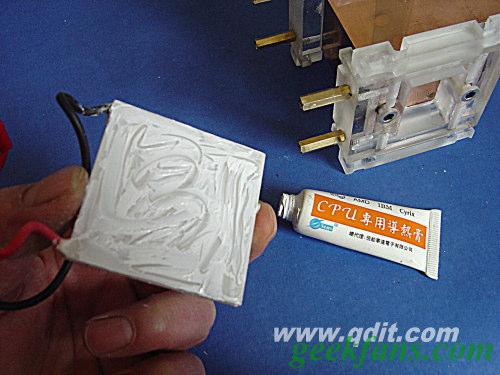

在半导体制冷片的冷面涂抹一些导热硅脂，安装之前一定要搞清楚半导体制冷片哪面是冷面哪面是热面，可以用电池的两极接上两根导线试一下，冷热面搞反的话制冷片就有被烧毁的危险

自制半导体制冷系统

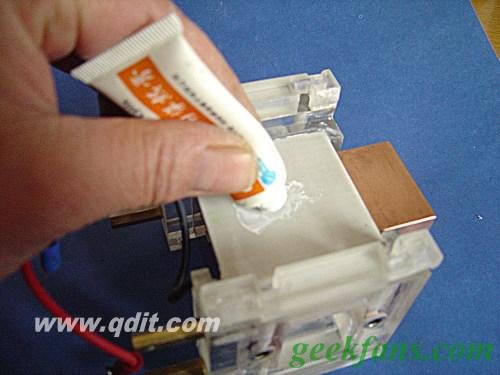

把半导体制冷片安装在导热铜块上，热面也涂抹上导热硅脂

自制半导体制冷系统

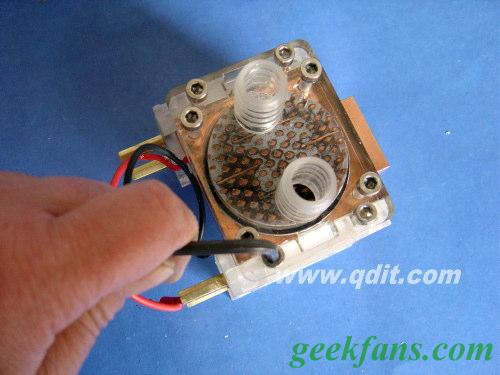

安装水冷头，制冷片和导热铜块以及水冷头接合要紧密，但是制冷片不能受力，受太大力的时候会把绝缘陶瓷片压碎。另一片制冷片也是一样的方法，装在导热铜块的另一面。

自制半导体制冷系统

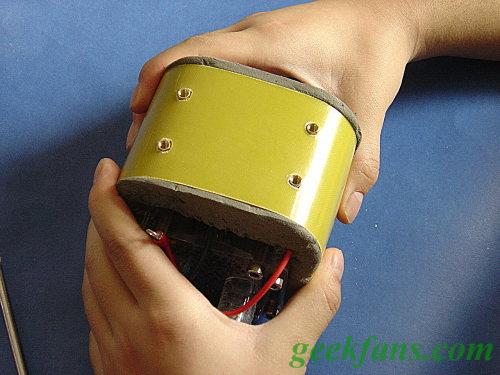

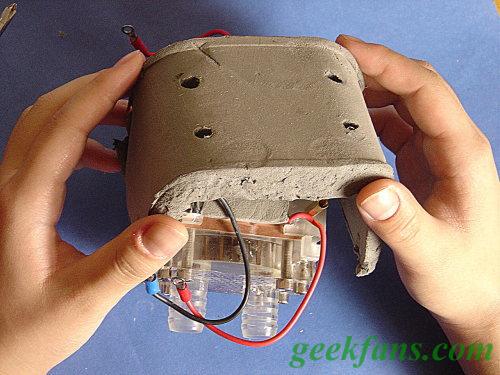

因为温度会降到零度以下，当温度与环境温度的温差超过8摄氏度时会结露，所以保温工作一定要做好。这里用到了聚氨酯保温泡沫，保温效果很好。

自制半导体制冷系统
