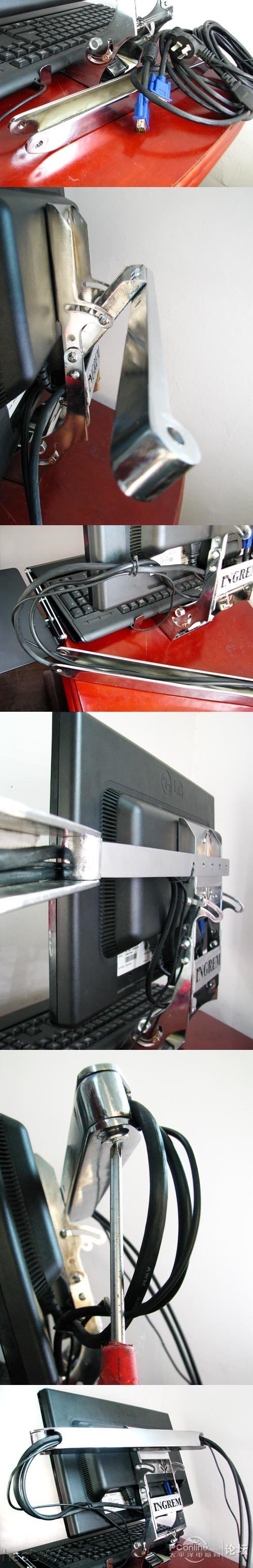

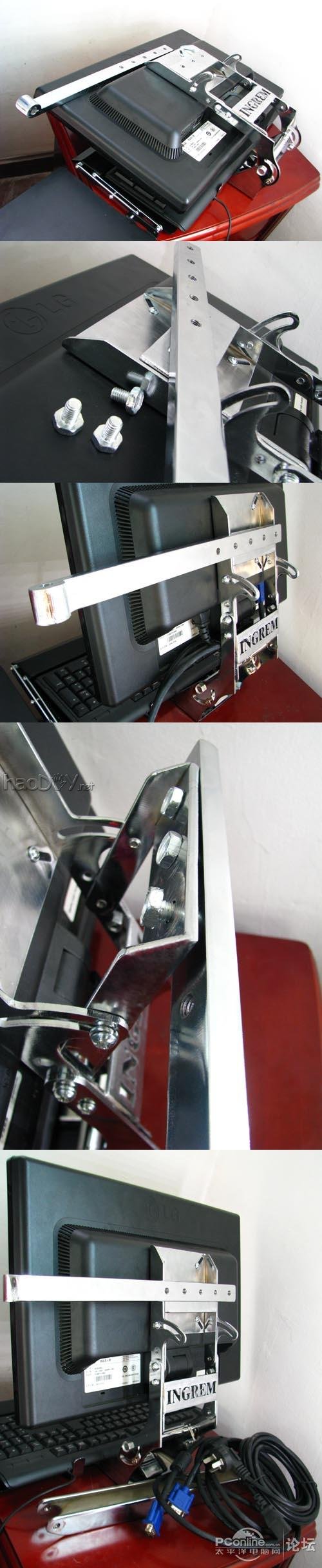

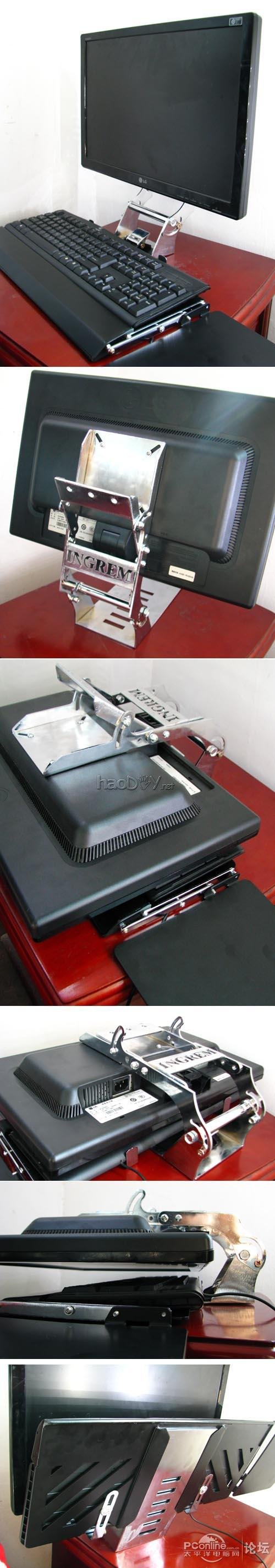

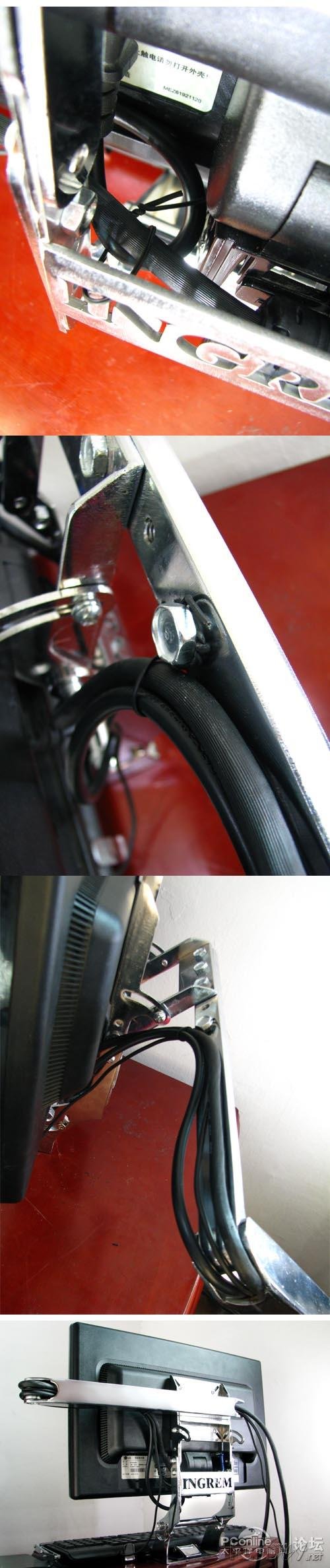

 第一张长图里露面的折叠臂 被拆散后 又出现了 现在装的是第3级折叠臂 用仨螺丝拧在挂架总承上 其实我现在只拧了1个螺丝 因为这样能让屏幕多一样左右倾斜旋转调节功能 螺丝的强度完全足够单独承重  上图末尾 掏出了两卷线 和下面压着的折叠挂臂的第二级 一根屏幕电源线 一根VGA 这是我另外买的两根3米的线 原装线有点坑爹 只有1米长 太短 下面把两根线插在屏幕上 然后先把线简单的埋设到第二级挂臂的走线槽里 然后用螺丝把第二级挂臂拧到第一级挂臂伸出来的一端 最后回手把第二级挂臂折过来~ 扣上看看  上图末尾 把第二级挂臂合拢扣上 严丝合缝不压线哈 很好 不过~~~额 右面的线貌似看起来太松垮了 得整理一下 我没专门设计卡线器 我觉得没太大必要 其实只要几根金属丝扎带就能搞定的事 而且还比较自由 不会出现适配问题 先把两根插屏幕的线的根部固定好 这里很重要 因为如果不把线固定好的话 一动屏幕 就很容易接触不良 黑屏 这种事情 各位肯定深有感触吧 平时想擦擦电脑桌 轻轻一挪屏幕 就突然黑屏了 很闹心 是吧 何况我这个屏幕之后要经常做3米级别的“轻轻一挪” 这里必须固定好 当然 效果很好 我到现在一直没遇到过黑屏情况 因为不仅是这1根扎带 实际上 线路被我用4条扎带死死的绑在了整根第三级挂臂上 和屏幕位置已经完全锁定了 不论挂臂怎么动 都不会牵扯到线的根部 哦对了 另外注意一下 这时 键盘线和鼠标线也已经就位了 最后这里共有 1根屏幕电源线 1根VGA线 一根鼠标线 1根键盘线 1根夹在屏幕顶上的摄像头的线 和2根音响卫星箱音频线 总共7根线 绑成一整根 穿进25mm宽的走线槽里 很宽松  [p=26, null, left]上图末尾 线路已经理好了 这回除了右边之外 都整理的比较清爽了 [p=26, null, left] [p=26, null, left]接下来 拿出折叠挂臂中剩下的第一级挂臂 [p=26, null, left]和上面连着的墙面固定座板 兼上下高度调节滑轨 [p=26, null, left]用螺丝把第一级挂臂固定在第二级挂臂空着的一端 [p=26, null, left]再把线束折回来 固定在墙面固定座板那一端 [p=26, null, left]这一端线 就不必走内线了 前面固定好了 这一小段垂着也没有任何功能性妨碍了 [p=26, null, left] [p=26, null, left] (责任编辑：admin) |
