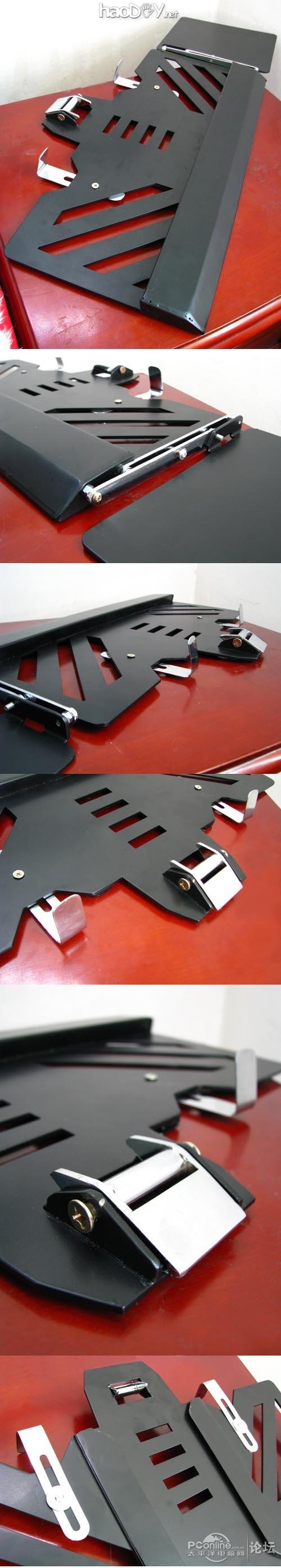

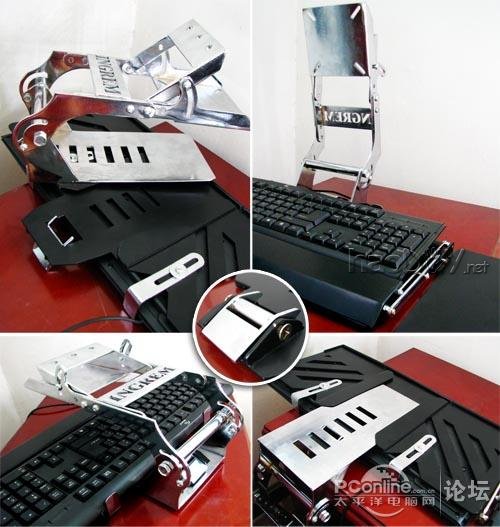

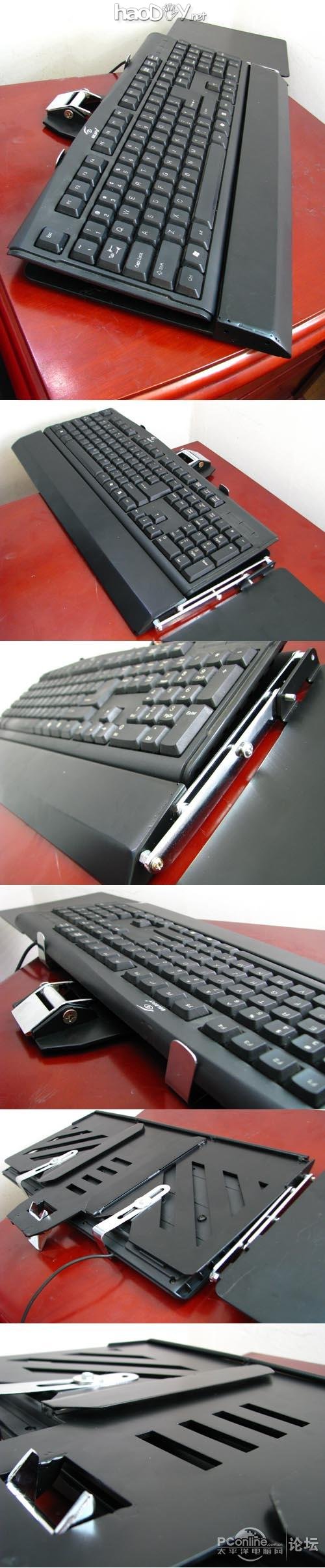

下面的这个是键盘鼠标托板 同样是激光切割的 全钢 材质Q235碳素钢 尺寸 450x260mm 能装宽度在12-18cm的键盘 键盘前面有个5.5厘米宽 2厘米高的手腕托 腕托后部有个内斜面 配合着托板后面的那俩能调长度的向内倾斜的弹性卡条 一前一后形成燕尾槽 配合大部分键盘都具有的前后锐角斜面 ?能把键盘卡死在上面 翻来覆去敲敲打打也掉不下来的 后部中间那个 是调节键盘和屏幕距离的卡锁 一会再提 键盘托板比较简单 鼠标托板就麻烦了 整个设计的4成时间 都用在这个托板的调节机构上了 也是一会细说 激光切割 全钢键盘托板 材质Q235碳素钢 尺寸 450x260mm 适配键盘尺寸 宽12-18cm 长度不限 键盘托板前端 设有腕部搭板 宽度55mm高20mm 大部分键盘前后缘均有锐角斜面 腕部搭 板后壁呈外倾斜面 配合托板后部弹性定位片的斜面 形成燕尾槽 可将键盘牢牢锁死 即 使倒置也不脱落 屏幕键盘整体挂架 安装键鼠托板组件 把前后调节座板插进键鼠托板背后的滑槽中 中 间那个钢制档位卡锁 咔一下就能锁定住座板上的6个限位方孔中的一个 再按下档位卡锁 能解锁或换挡  下图 是键盘卡上去的样子 键盘卡死在上面 翻来覆去敲敲打打也掉不下来  现在将键鼠托板翻过来 再把总承挂架压在键鼠托板上面 准备合体~~~插入~~~ 将挂架总承下面的比较长、比较直、比较硬的~~键盘距离调节座板 插入到键鼠托板背面的滑槽里 然后中间那个钢制档位卡锁 咔一下就能锁定住座板上的6个限位方孔中的一个 再按下档位卡锁 能解锁或换挡  下面屏幕君出现了 75x75mm/100x100mm 间距的4个螺丝孔 是VESA国际标准的屏幕背挂点 这个不用说 各位都知道 把屏幕自带的底座拆掉 换上我自己的托架 拧上螺丝 屏幕就能立着放了 或者像笔记本一样合起来躺着  屏幕 键盘 鼠标(托板) 老三样都凑齐了 该连线开机了吧？ 别急 这才哪到哪 (责任编辑：admin) |
