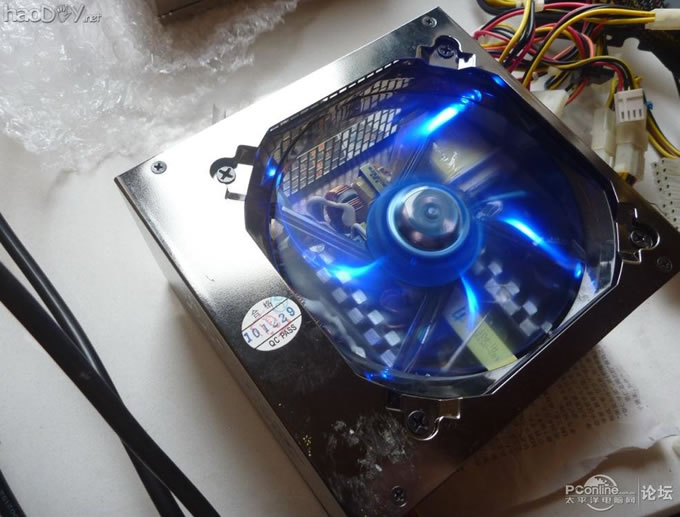

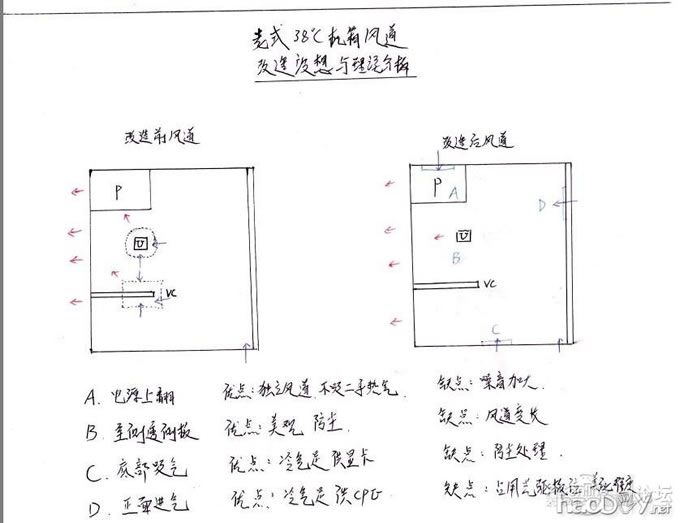

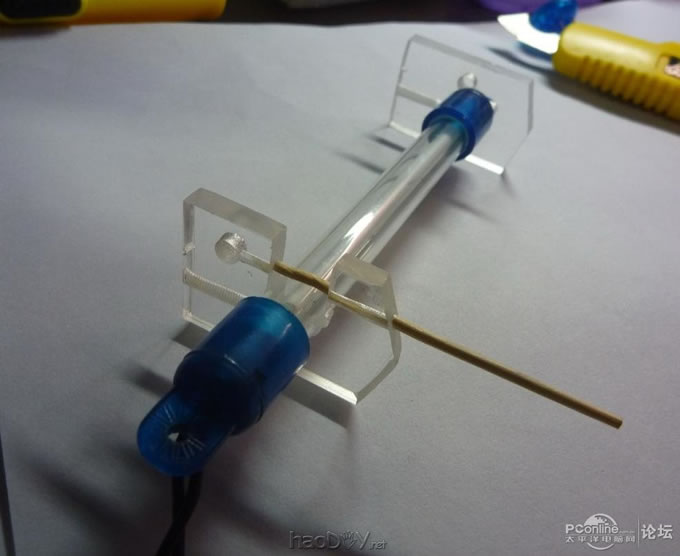

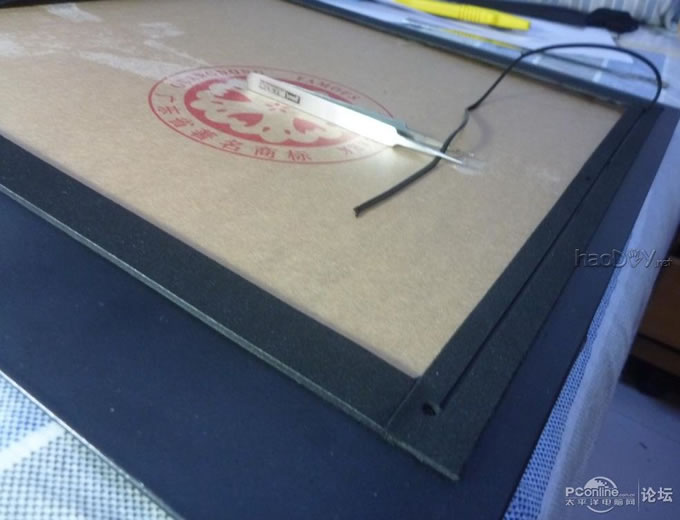

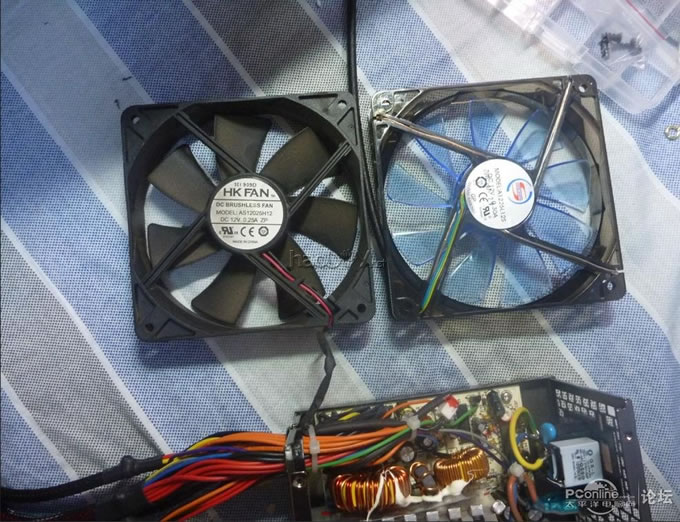

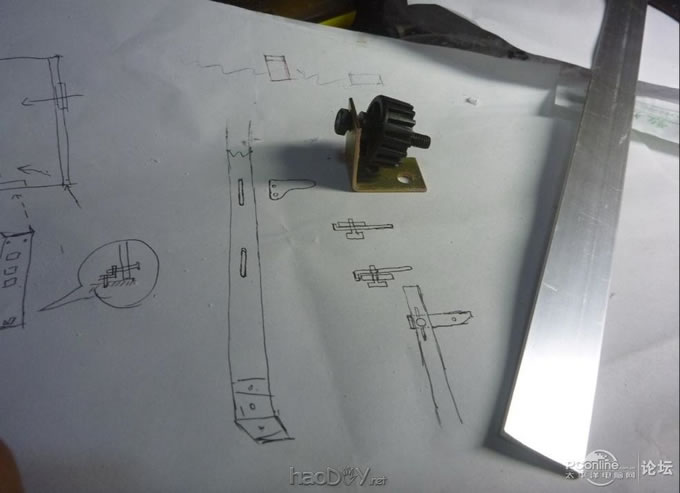

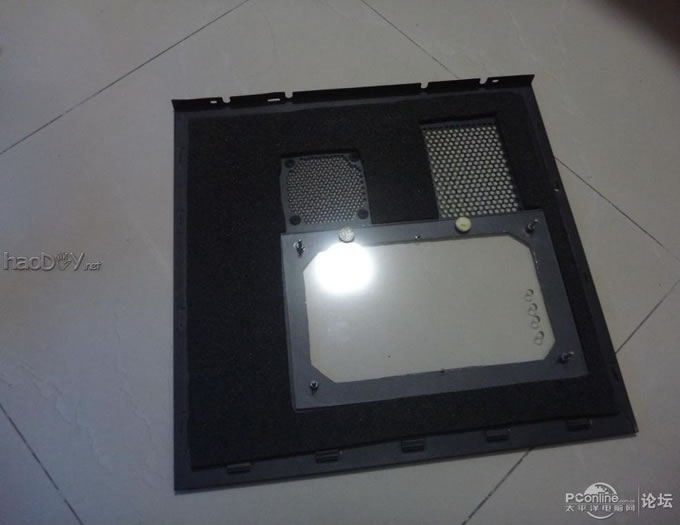

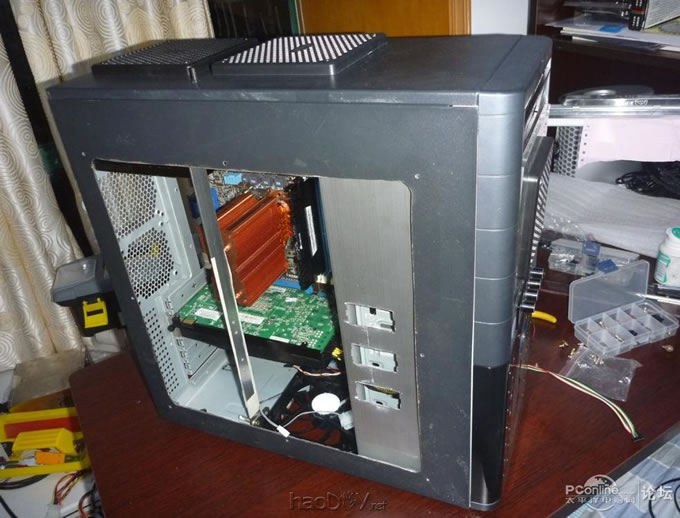

前言~ 潜水多年，在坛子里瞻仰别人的帖子,看的心痒痒的，感觉自己就像坛底之蛙，深深为那些高手的杰作，创意，所震撼着~自己的水平有限,又第一次发diy的帖，标题起的夸张了点，吸引你进来情有可原，勿怪。最近要结婚了，再过两年也是大叔级了，就当是为青春的冲动留个纪念吧~ 本次DIY五原则 1.量力而为，技术达不到的不做（放弃水冷） 2.量体裁衣，尽量少的改动，结构破坏减少到最低（放弃仿乌鸦） 3. 注重细节，细节就是美~（每颗螺丝用那款，都精心设计） 4.废料也是宝，不轻易丢弃（铝和亚克力都不便宜啊~-~）5.要有自己的的想法，有创新，不一味地模仿~（上翻电源，擎天柱，“自”发光侧板~貌似都是很少看到的哦~） （一楼）整体效果展示。新旧对比~ （二楼）前面板篇-不靠激光靠锉刀，玩了侧透玩前透~（前面板改造，打磨上板，小改下板） （三楼）侧透篇-不透改半透，半透改全透，要露就露的彻底~（亚克力加灯，新旧对比图，机箱结构加强设计，擎天柱） （四楼）电源篇-电源下至已过时~电源上翻更给力~（风道设计，电源小改，密封设计，导风尾翼） （五楼）走线篇-剪不断理还乱~（底板的打孔，走线，遮蔽板） （六楼）美化篇-爱妻爱漂漂，不爱红妆爱黑装（黑化，美化，光污染） （楼层被抢了不少，按顺序看吧，不会烂尾滴）      #p#分页标题#e#

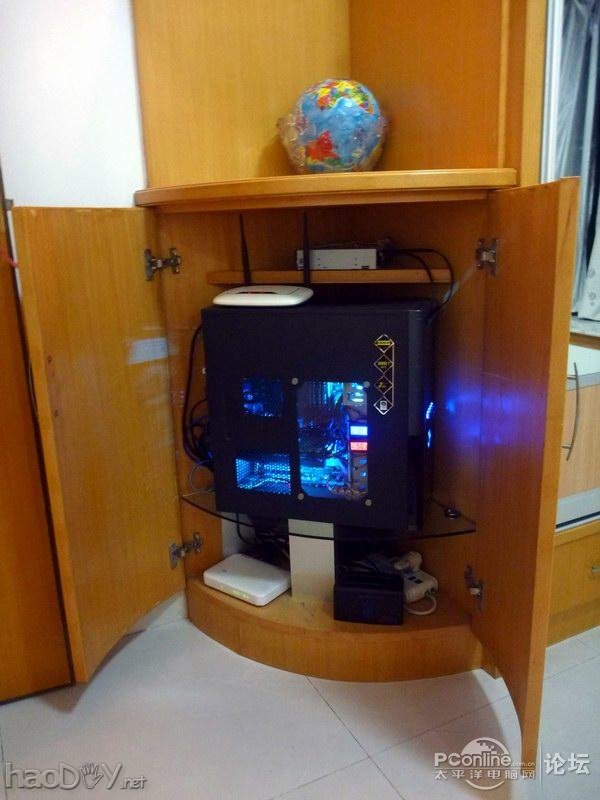

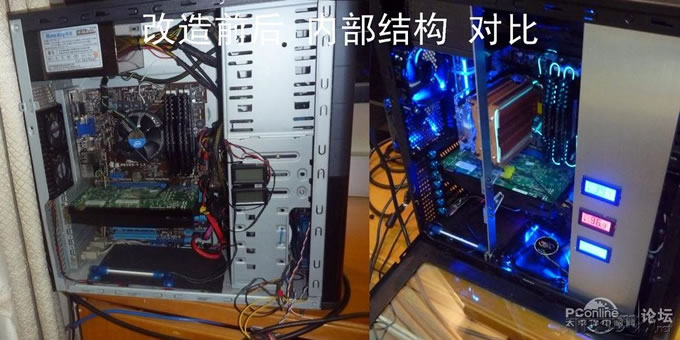

（一楼）整体效果展示。新旧对比~

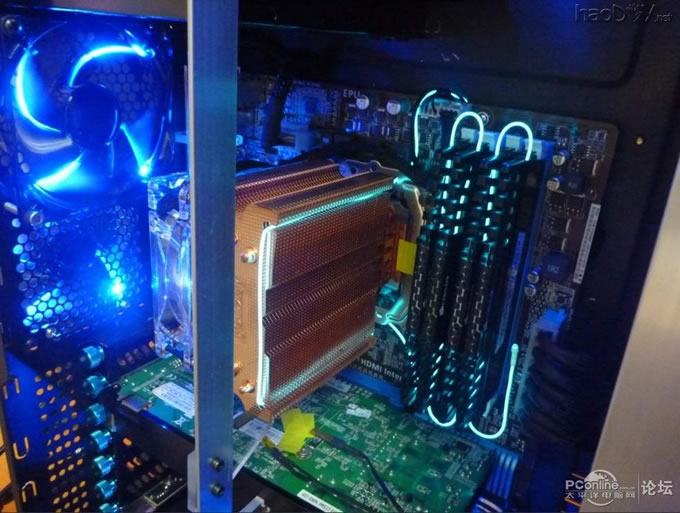

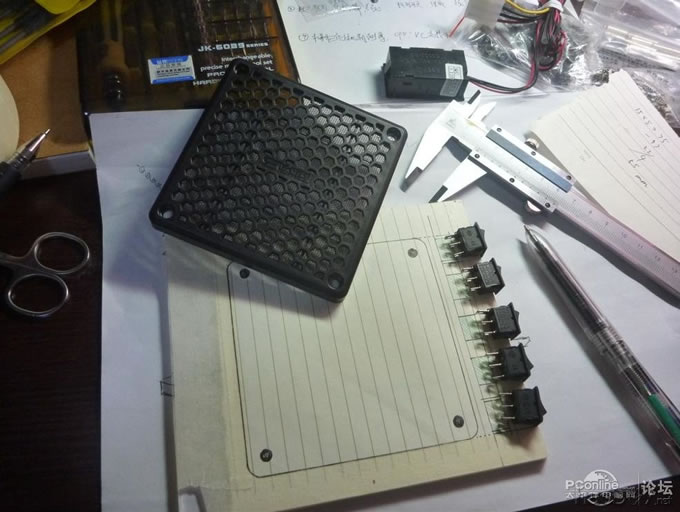

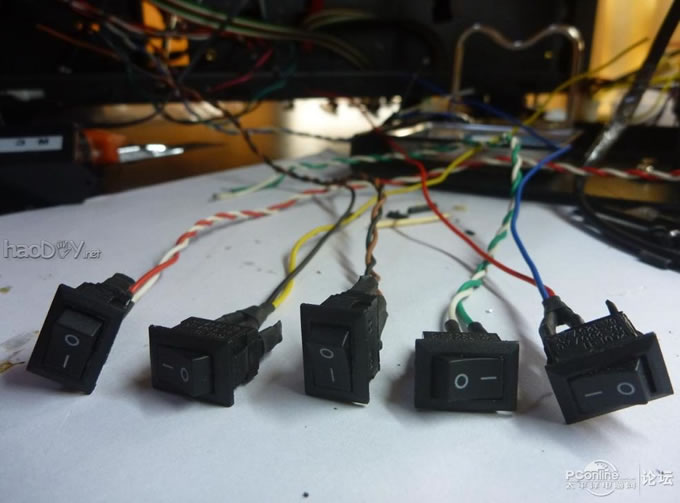

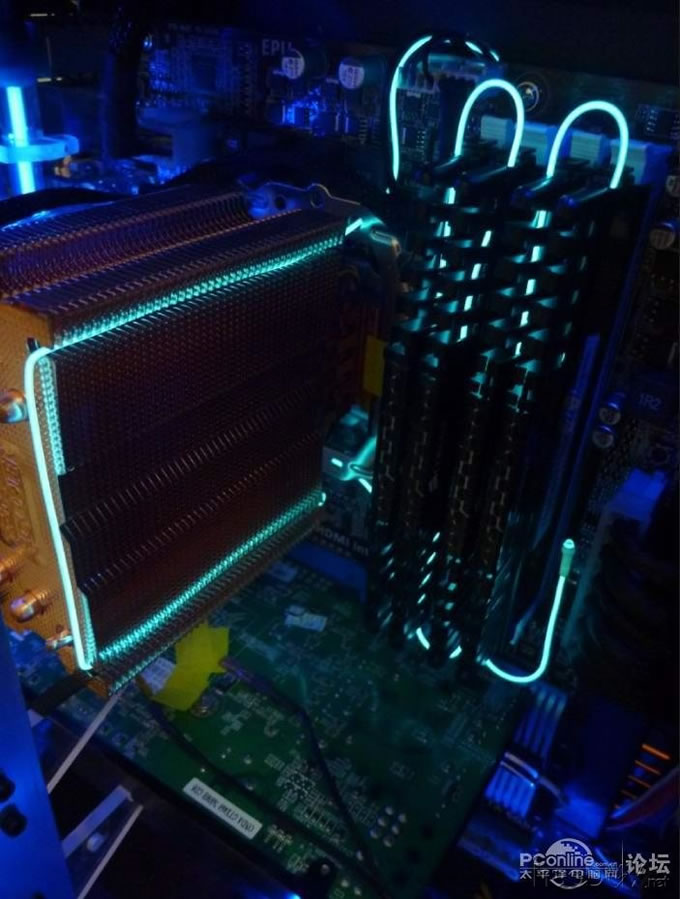

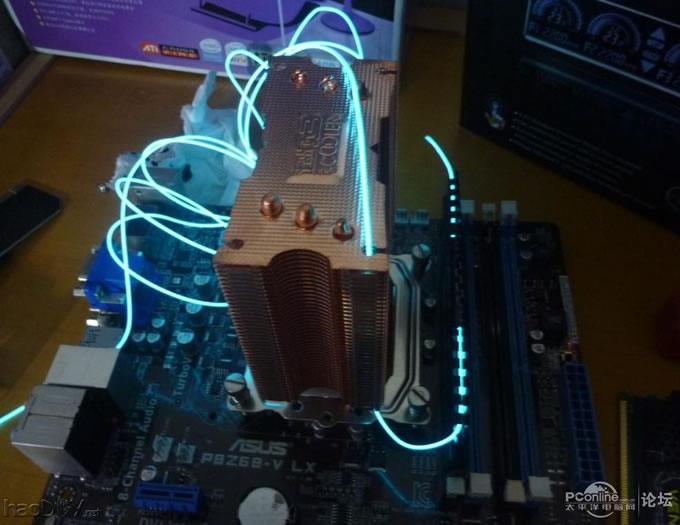

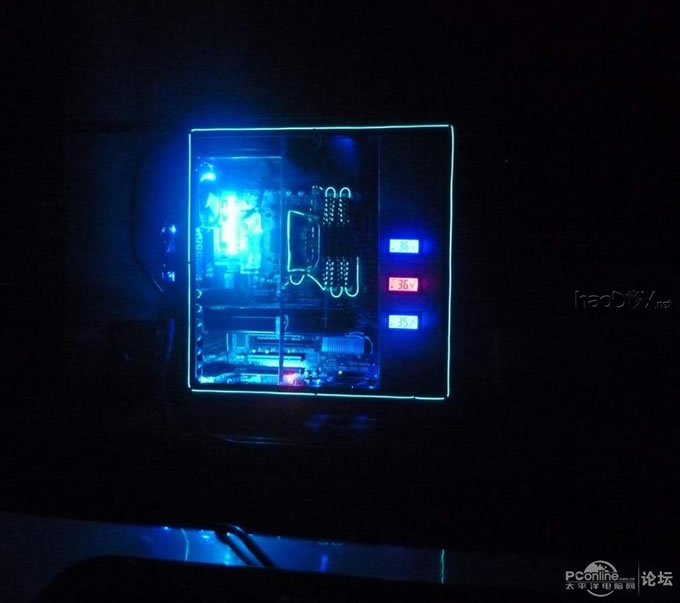

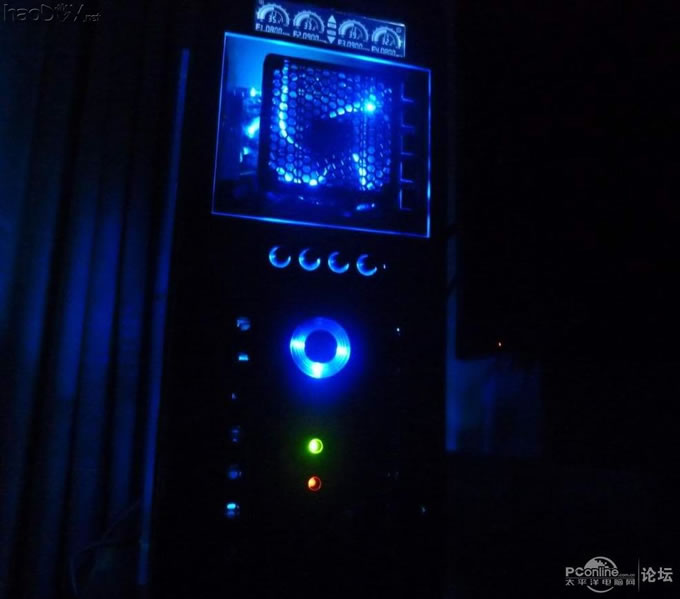

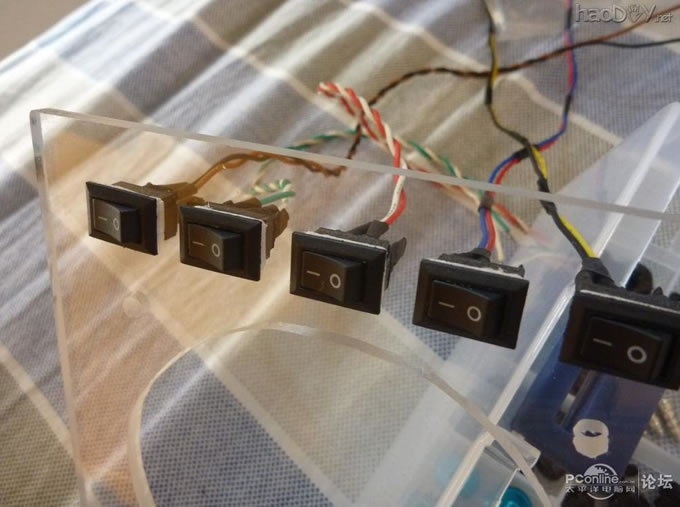

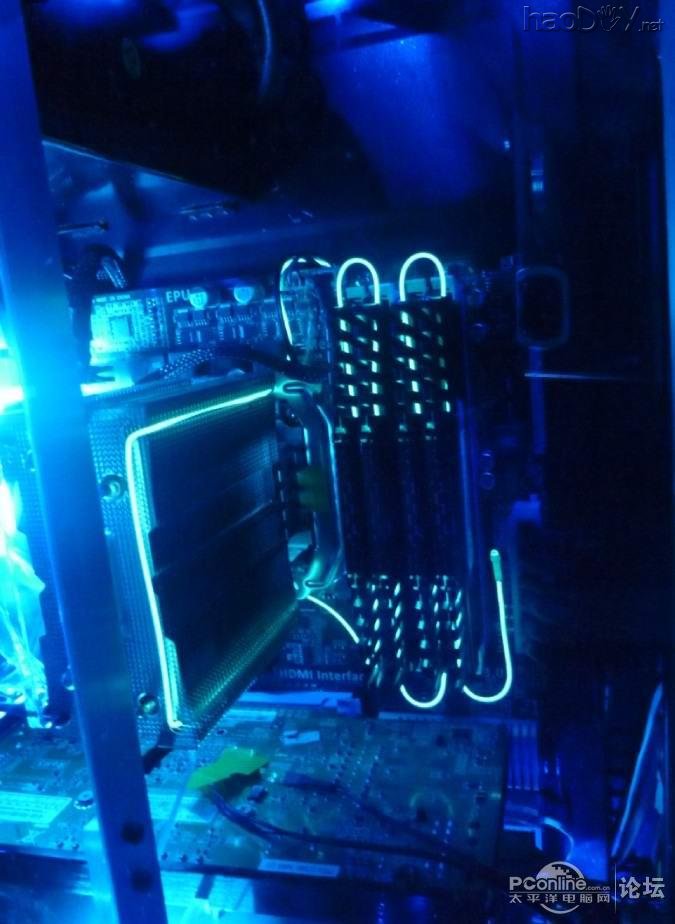

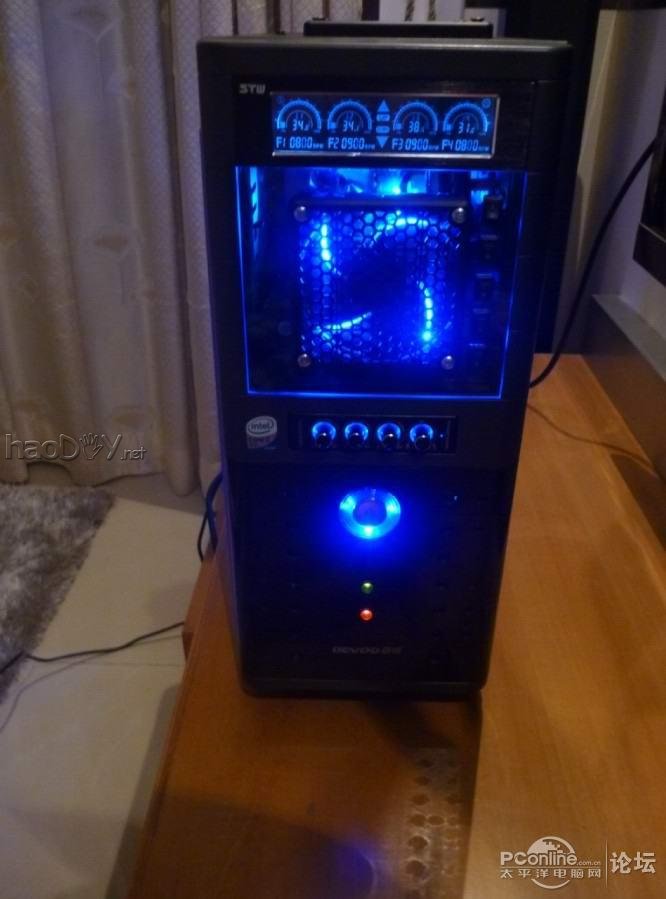

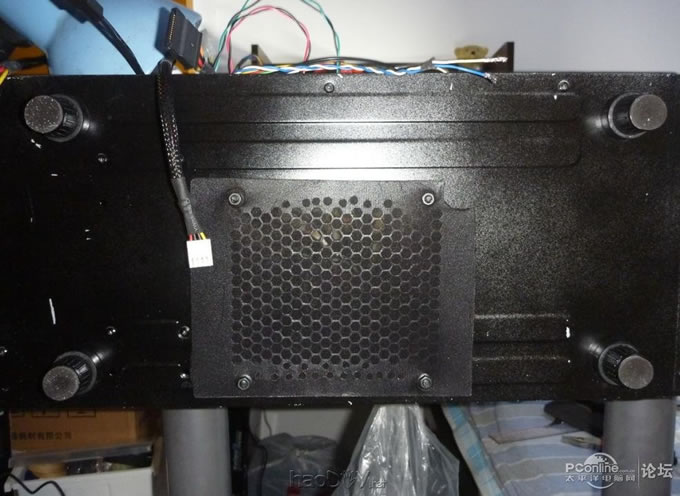

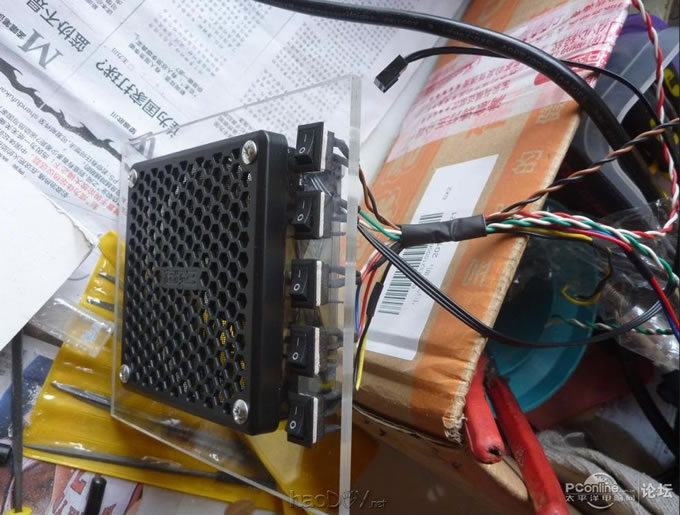

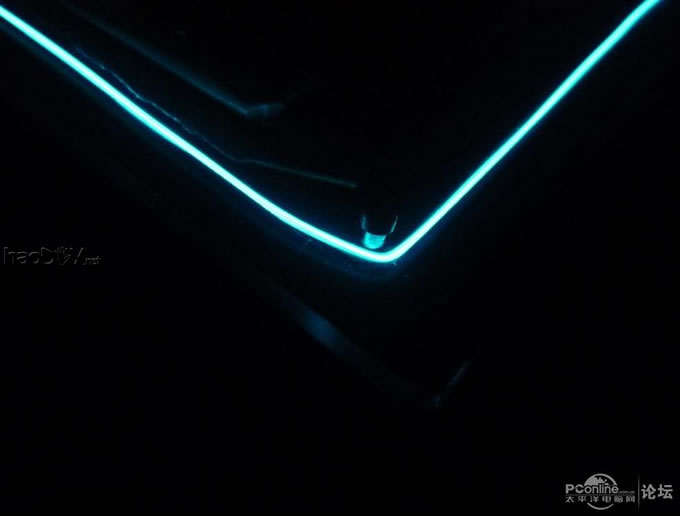

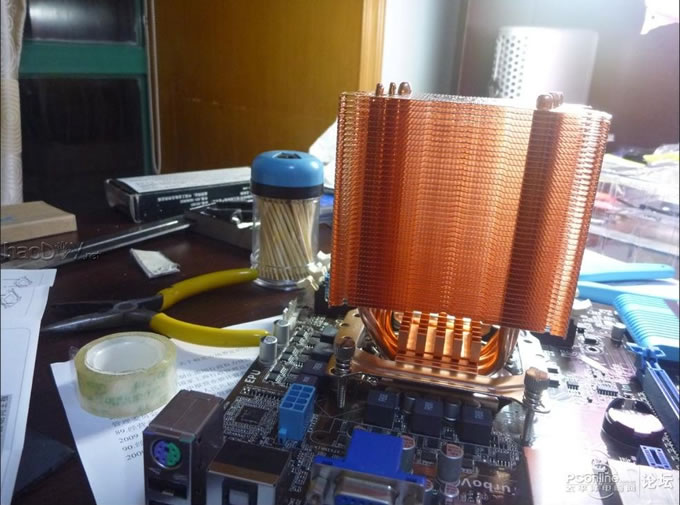

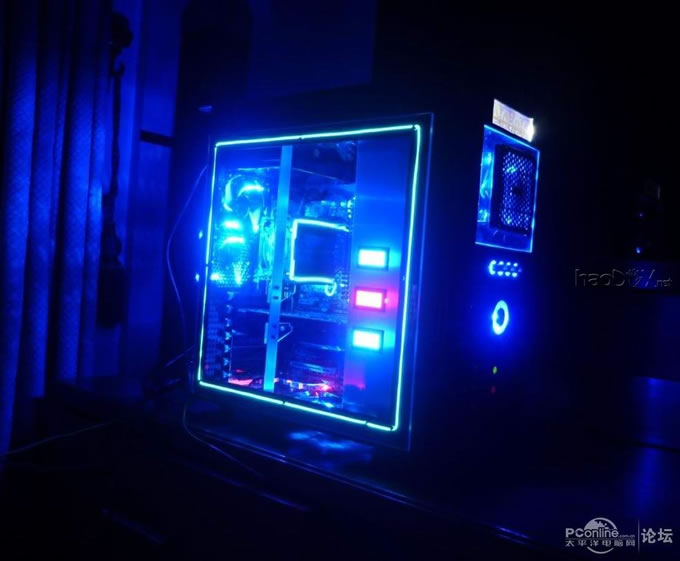

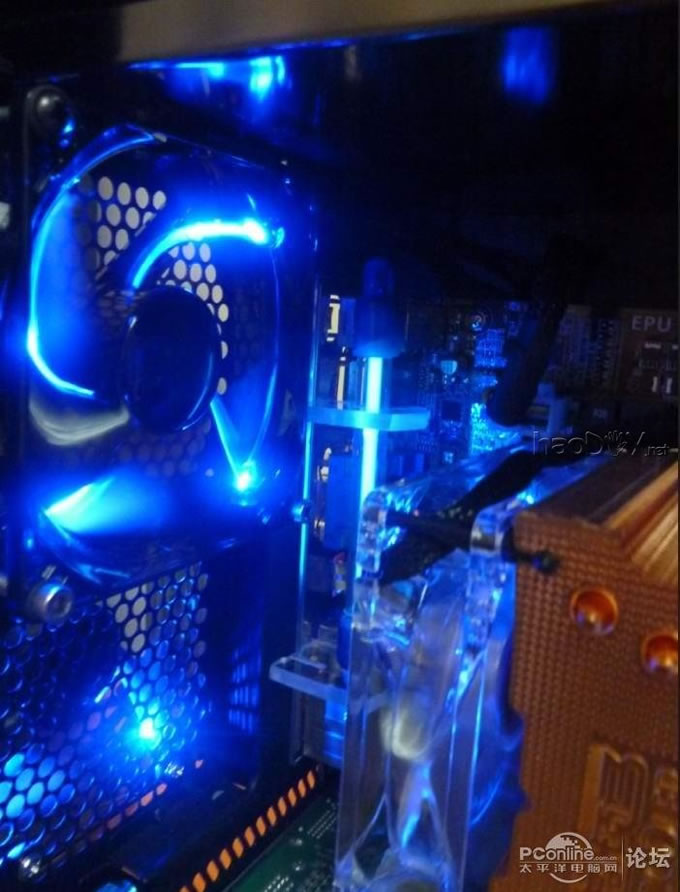

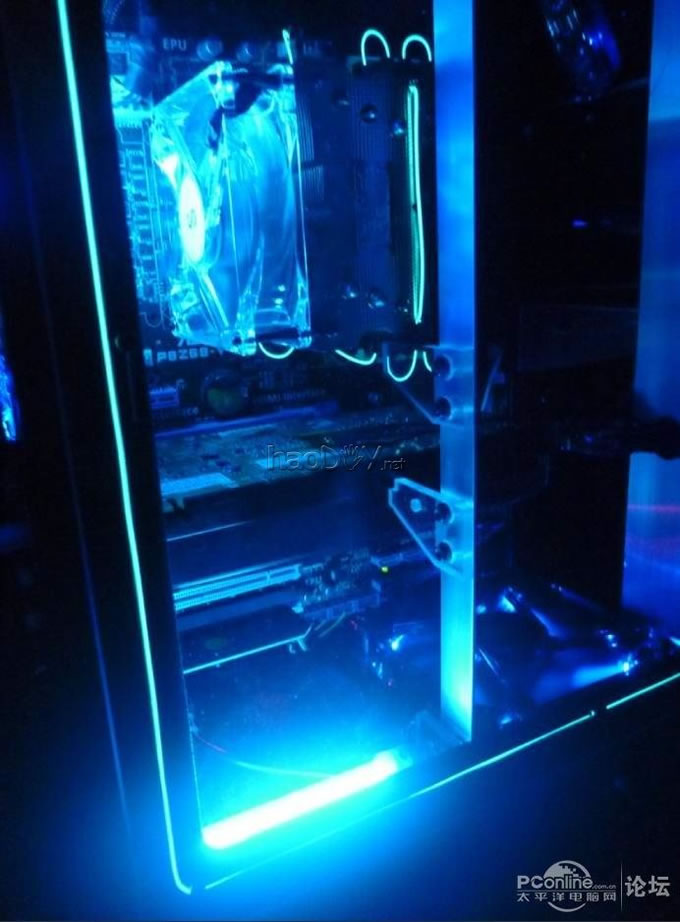

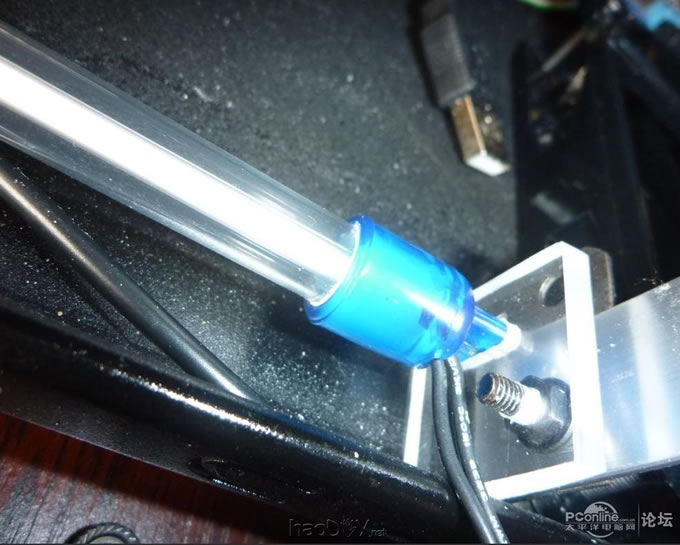

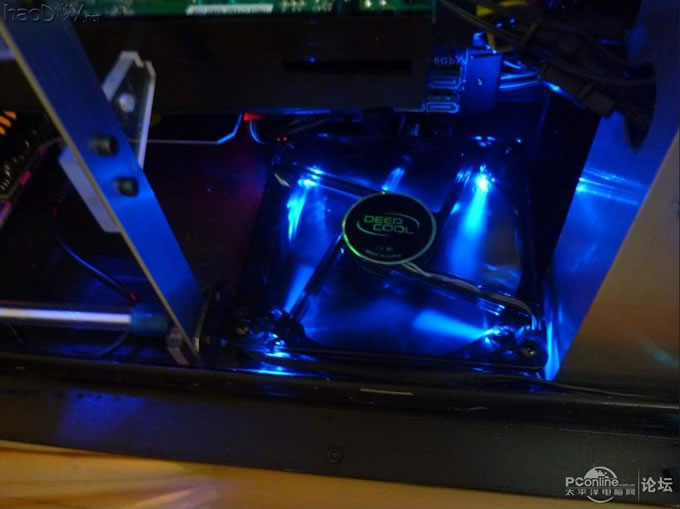

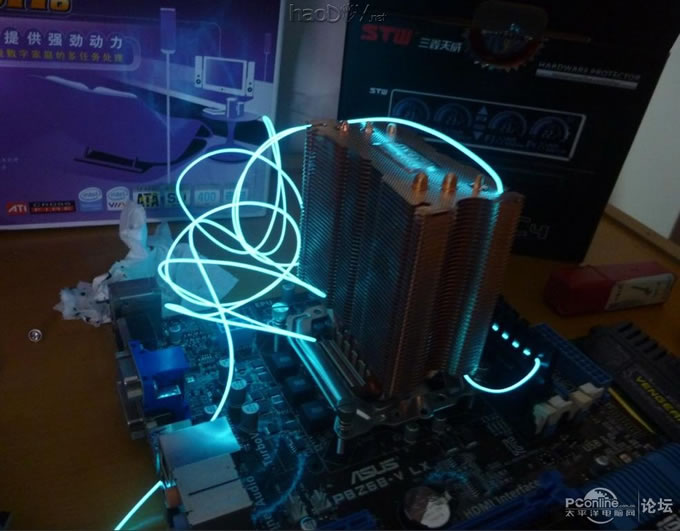

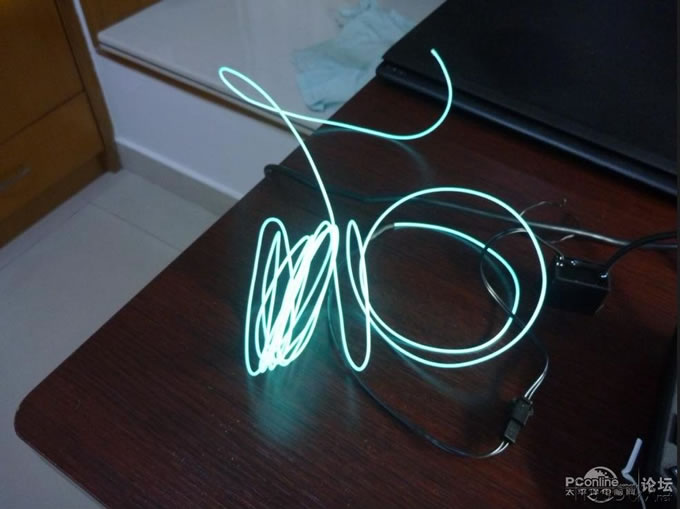

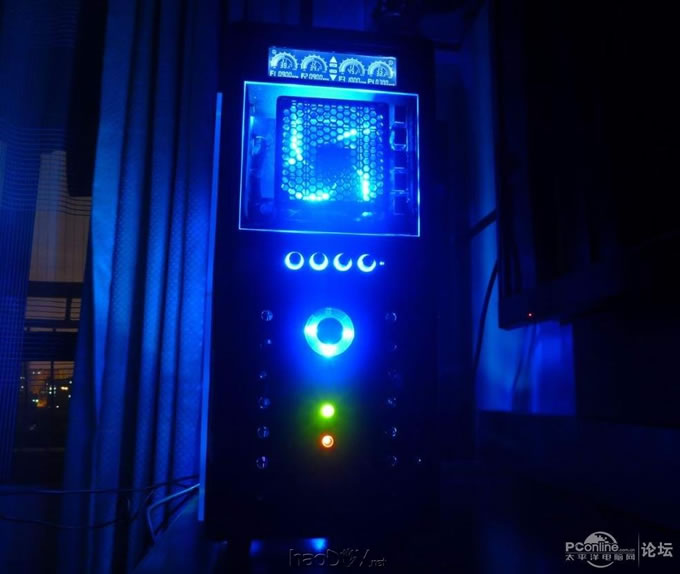

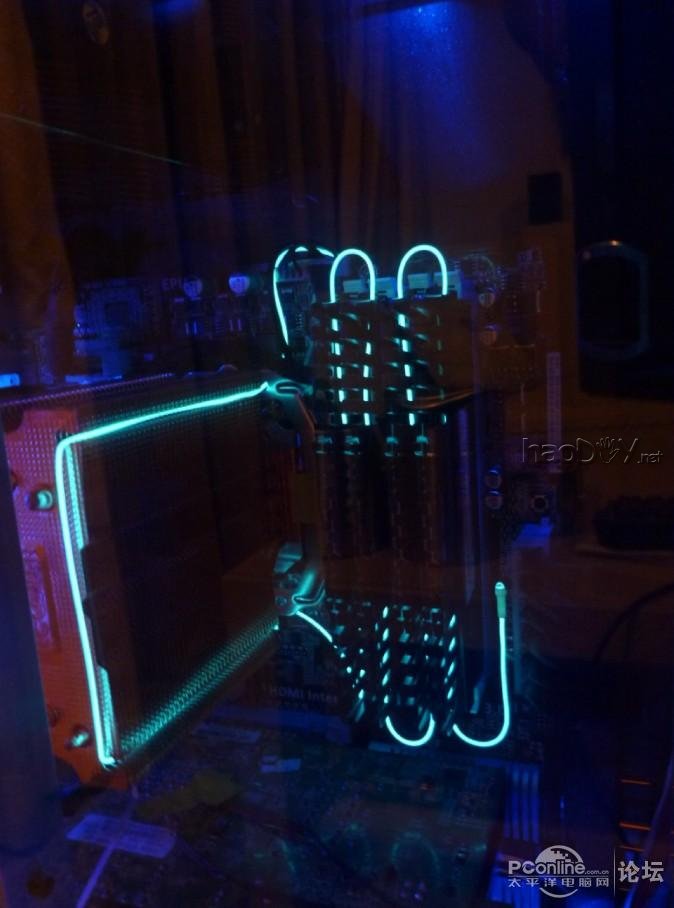

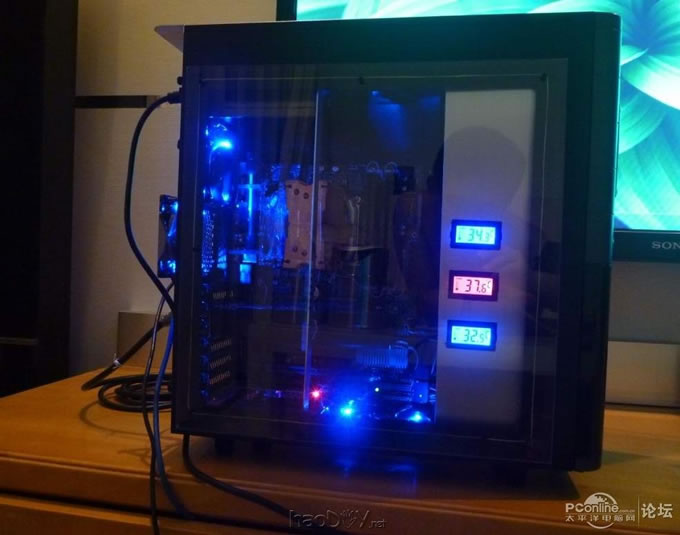

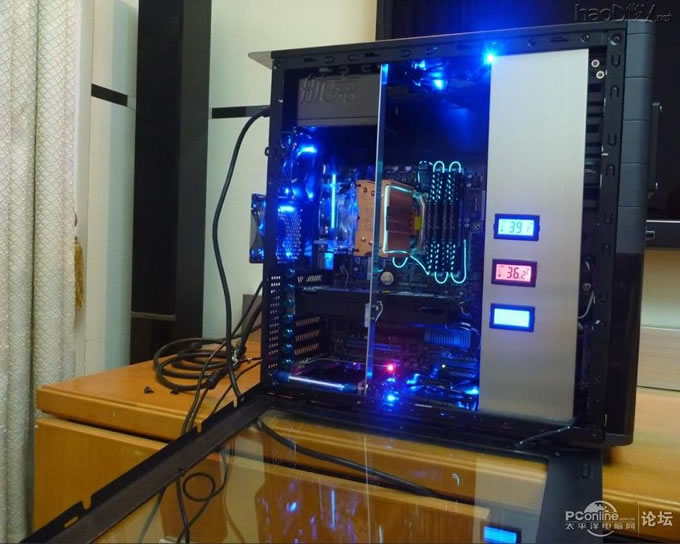

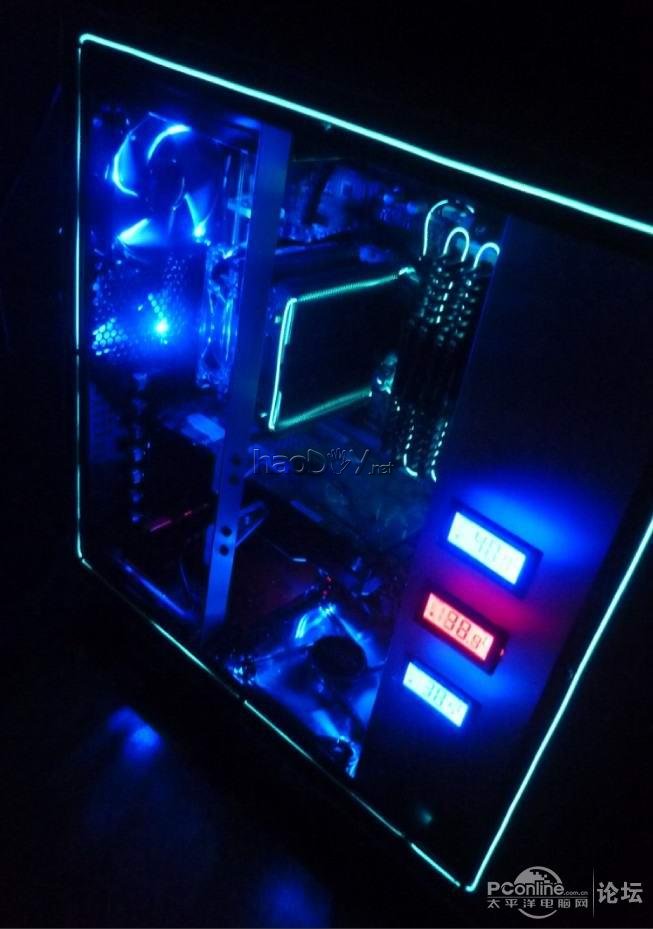

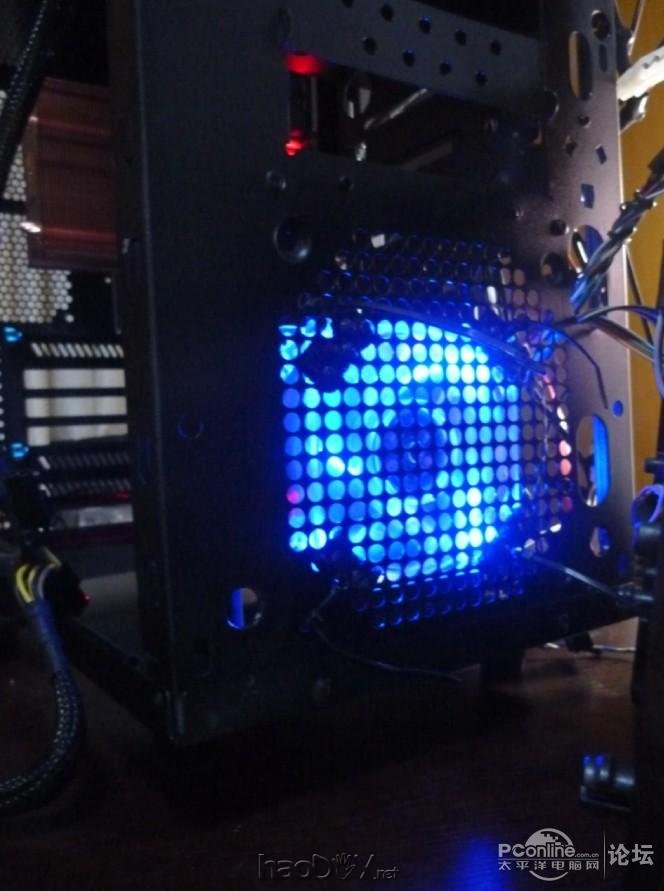

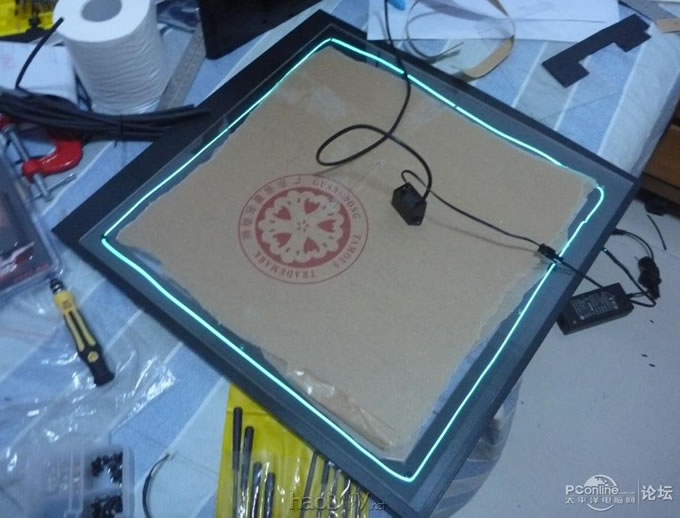

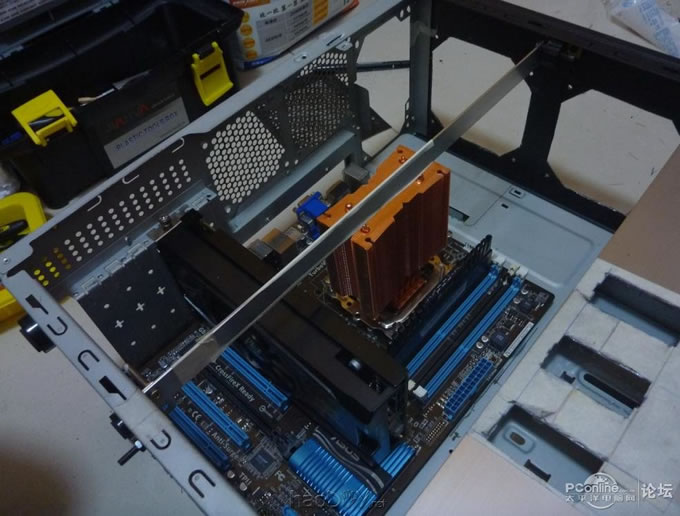

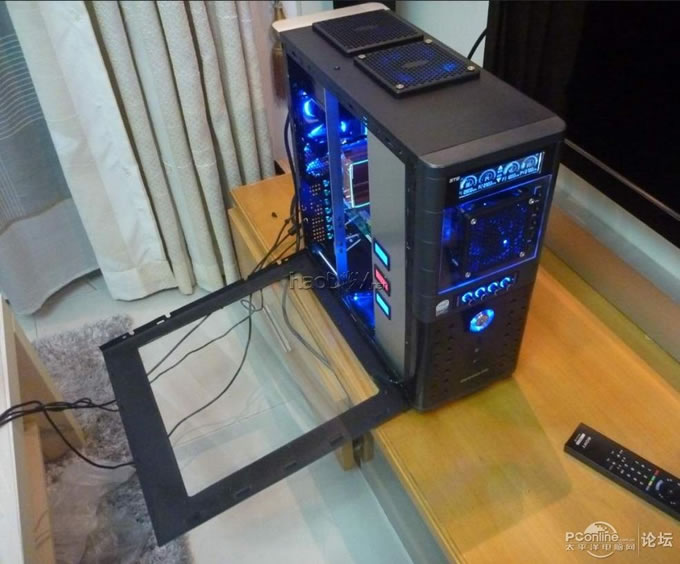

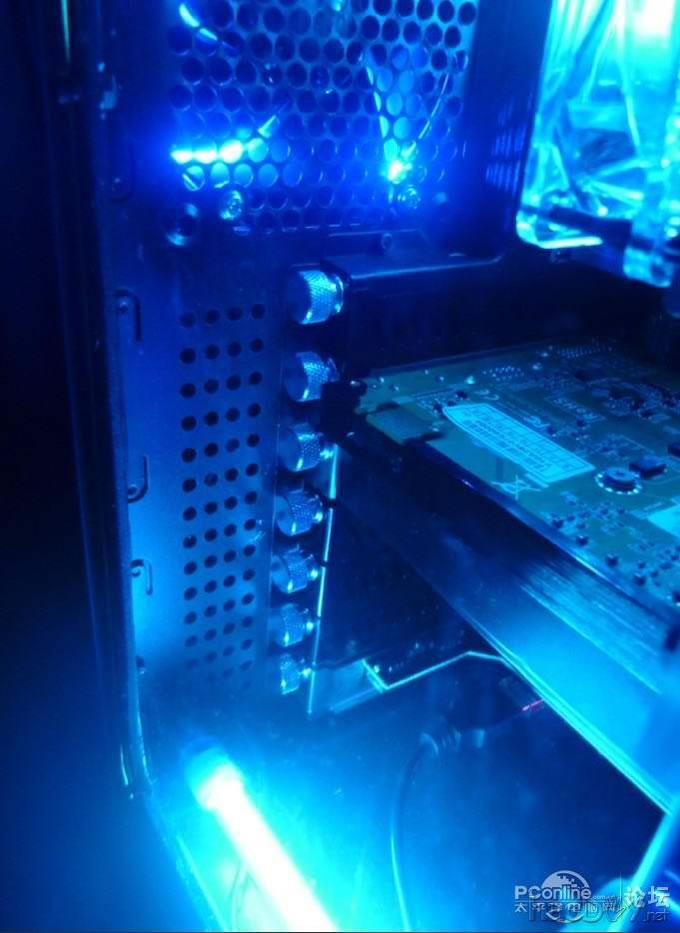

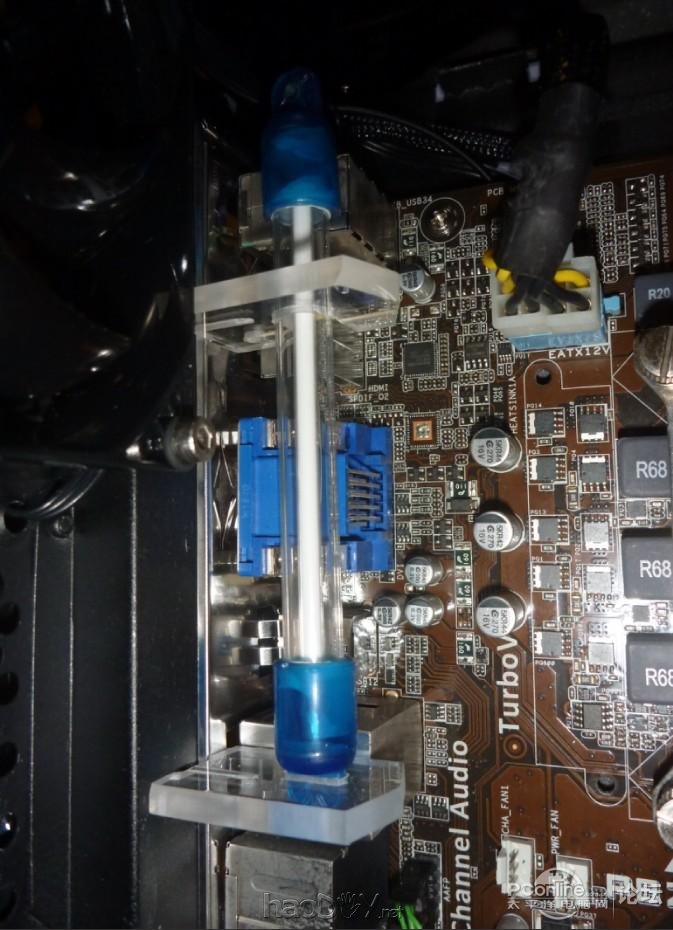

配置清单：（新旧结合，米人勿喷） CPU（新） I7 2600K （oc4.5 够用了，没敢多超，细算算从赛扬300开始用过7个U了，这个是我最满意的U，也是最贵滴~） 主板（新） 华硕 z68 （乞丐版） 内存（新） 海盗船 16G（4*4） （脑残了，4*2就够了，结果插满后，还挡住了散热器风扇，没文化真可怕~） 显卡（旧） 昂达GTX460 768M （阉割版1.5岁 鸡肋啊，不说了，上火~） 硬盘（旧） 希捷250G （4岁高龄，准备13年春节攒钱上个128m SSD 希望能跌倒500-） 电源（旧） 航嘉多核 450W （2岁 性能还行，外观小拉风，就是玩游戏有高频电流声，坑爹~ 架不住当时他最便宜，忍了） 机箱（旧） 百悦BVC-MF423 （4岁高龄 连官网都没有，百度都查不原始图片，不过板材厚度也对的起200-的价格了，就是空间太小了，改造太累了~）\ U，内存 环绕 自发光线效果细节~  前面板调速控制  侧开效果  底部进气扇特写，不是装放了，我把商标撕下重新贴了背部位置，嘻嘻~  边框发光特写~后有详细制作过程，最花心思的部分~  亮骚蓝螺丝~我的最i爱~  改动最少的机箱部分（右侧板），导风尾翼（看似简单，实际工夫没少花）~  侧开看内部结构~  光芒四射~  触控调速器~淘宝败的，小贵~像网友说的没必要除了养眼~呵呵   前面板下板也改成透光~淡淡的不喧宾夺主~  这张清楚些~  #p#分页标题#e#U的扇子不发光，小遗憾~  光污染由5个船型开关控制~全部可以改关闭。  侧面轮廓~  电源按键加环灯，但是不是4个都亮，看心情，供电不足？！ 遮蔽板温度计 好像图重复了，太平洋一次只能传10张，网速不给力导致，编辑多图排序的时候有点小费劲~希望能改进~
（二楼）前面板篇-不靠激光靠锉刀，玩了侧透玩前透~（前面板改造，打磨上板，小改下板）

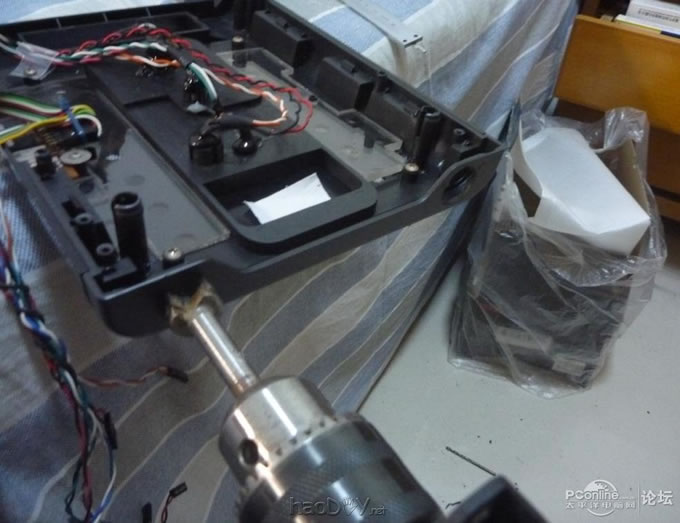

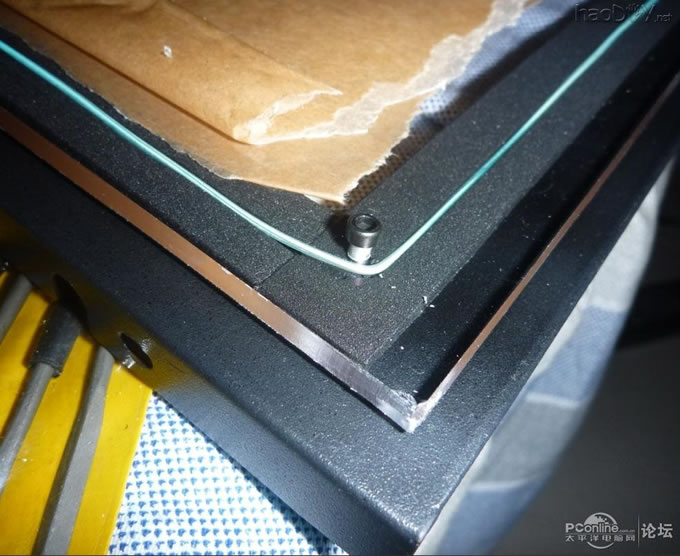

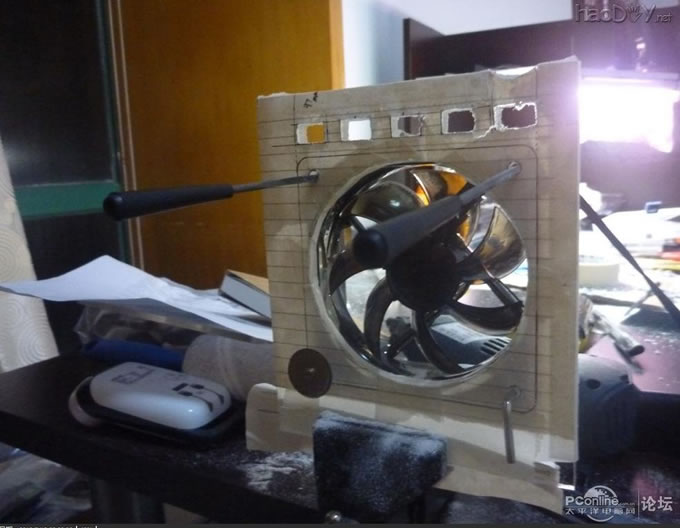

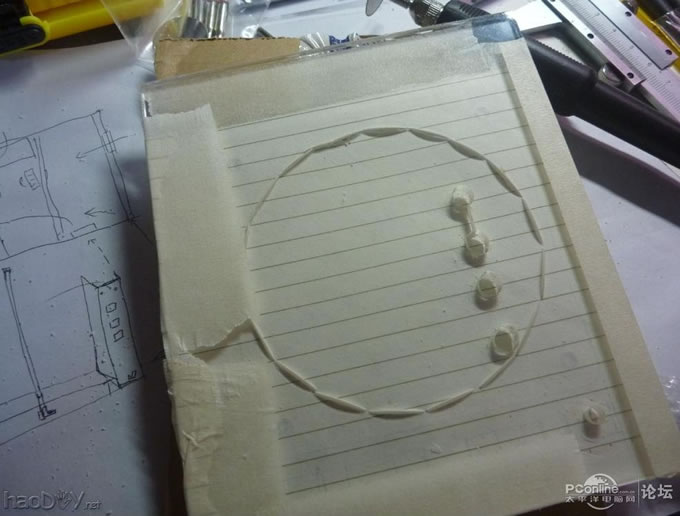

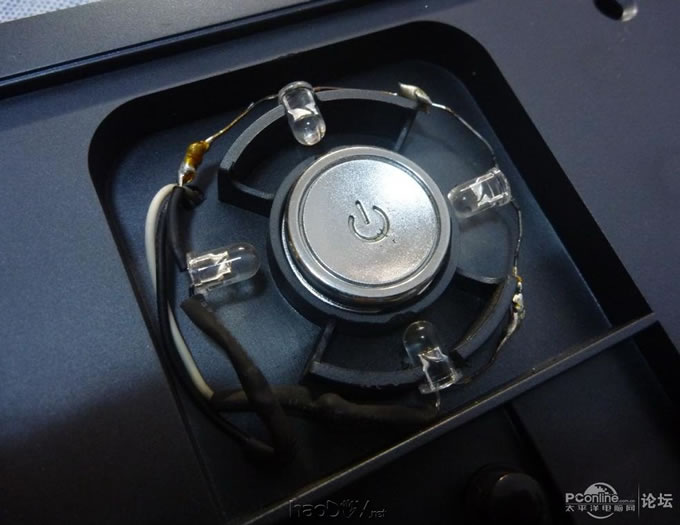

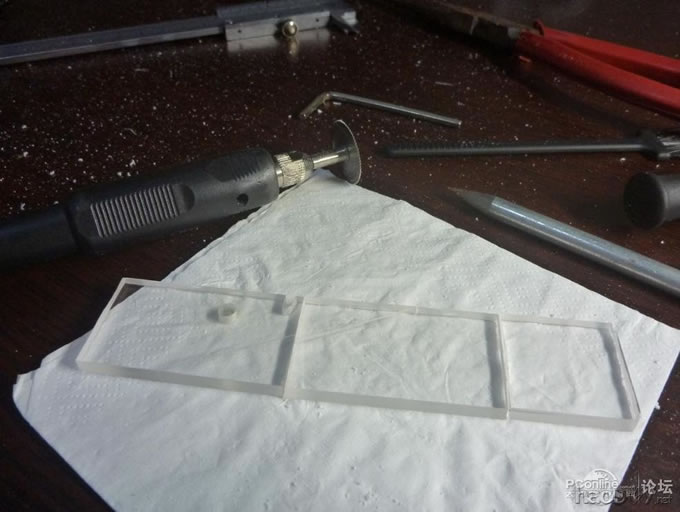

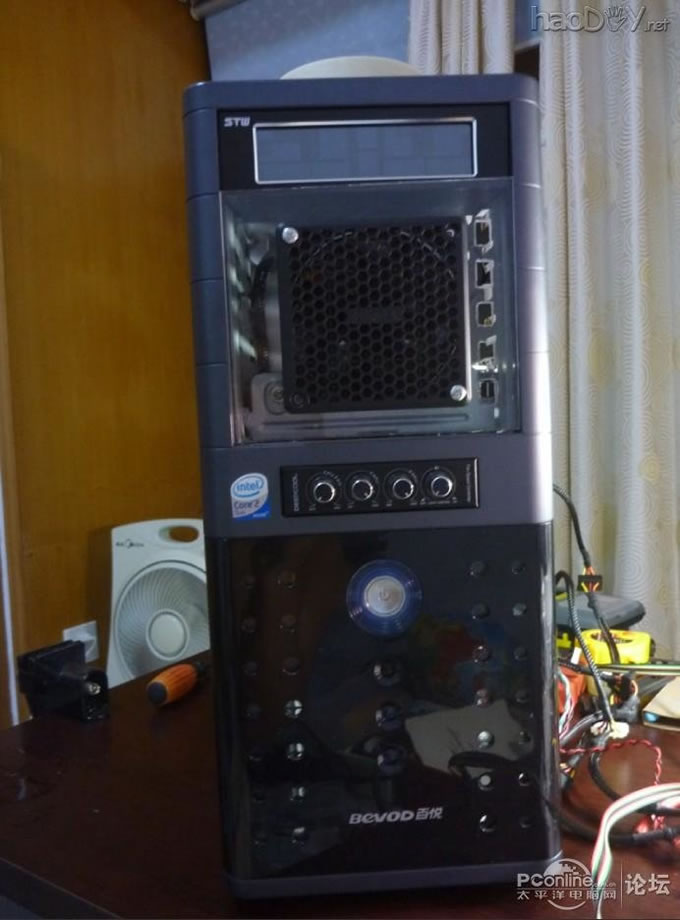

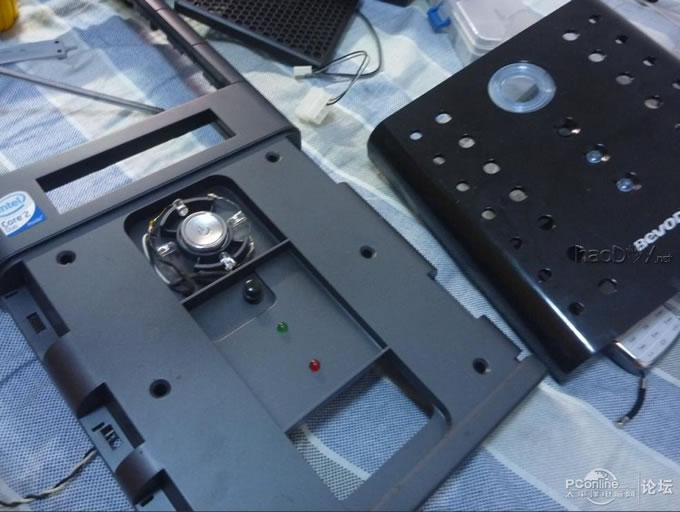

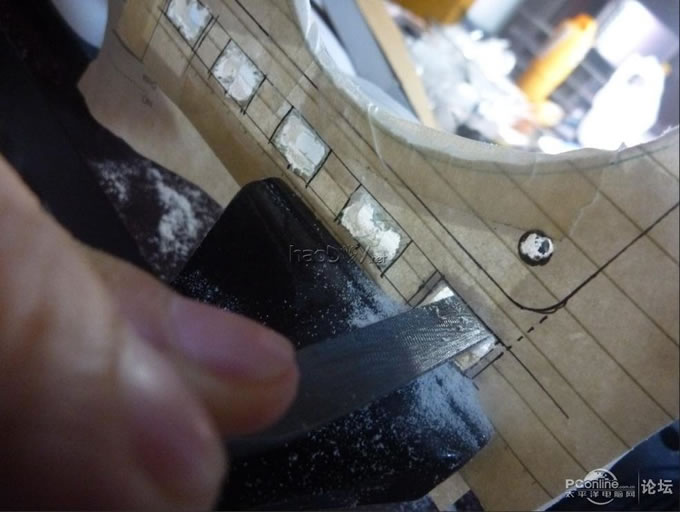

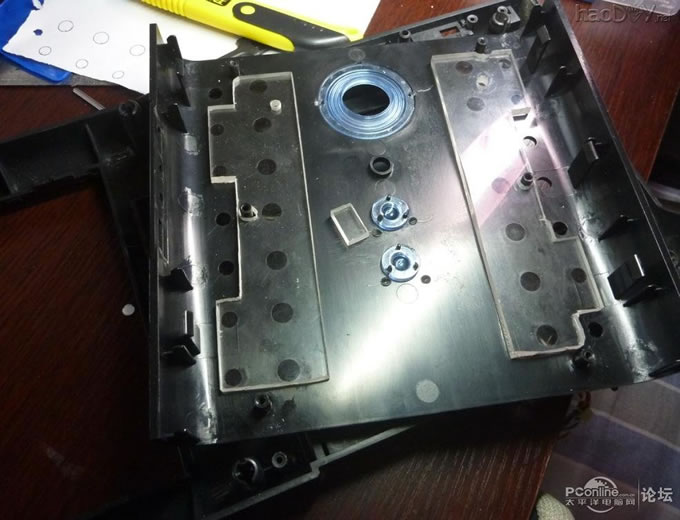

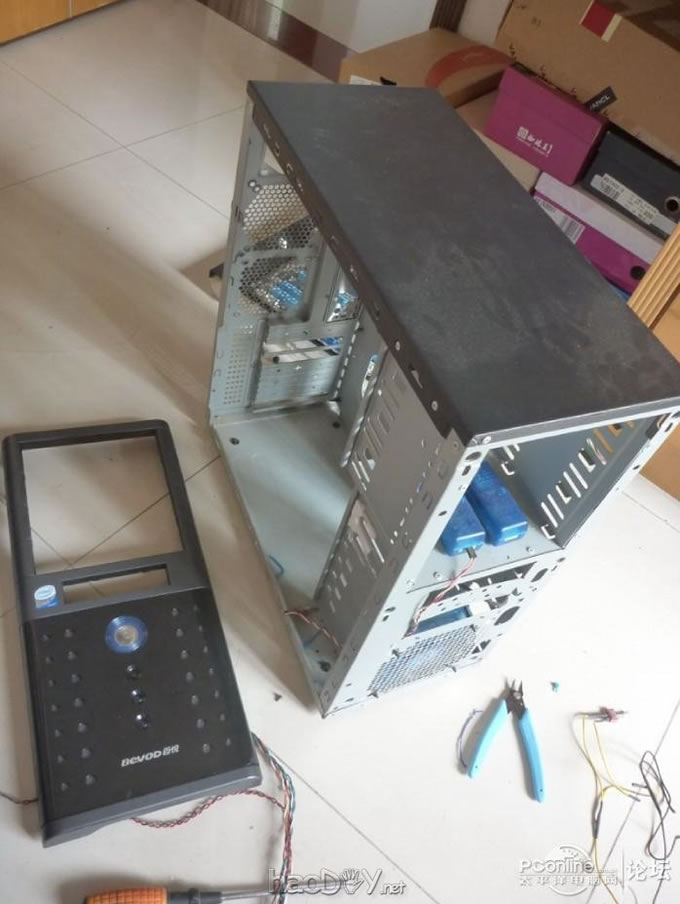

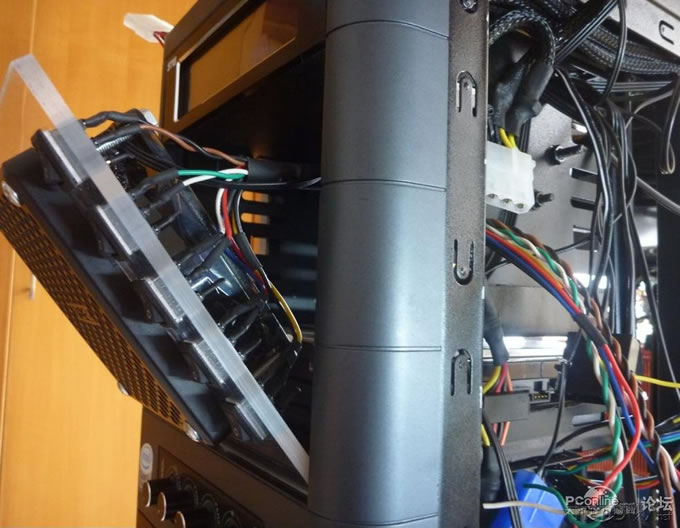

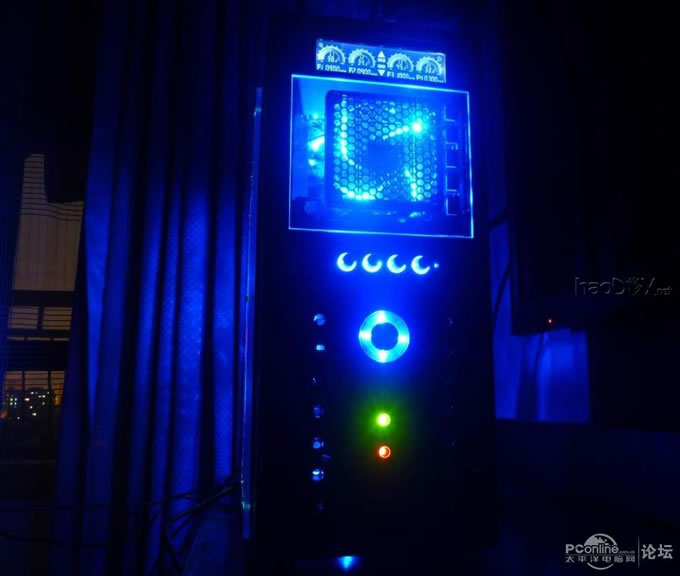

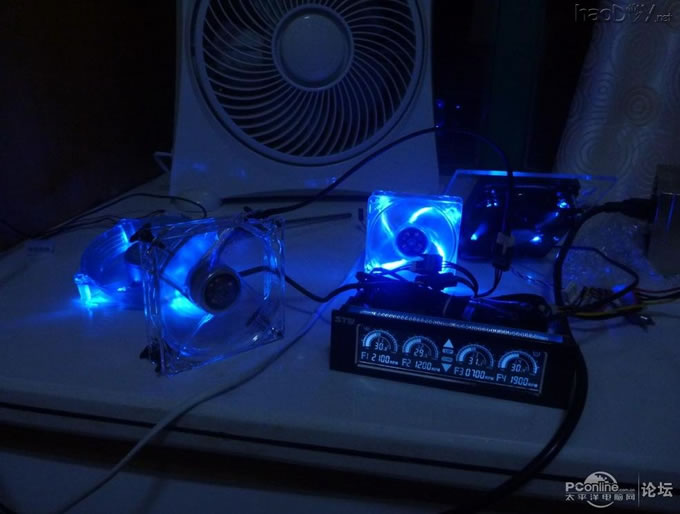

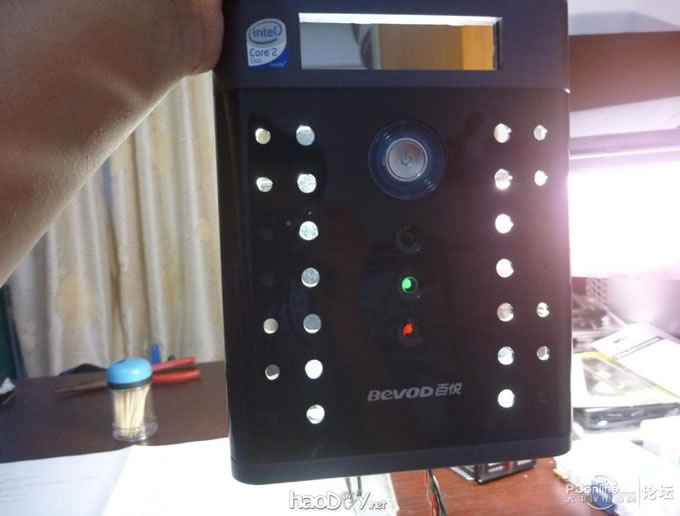

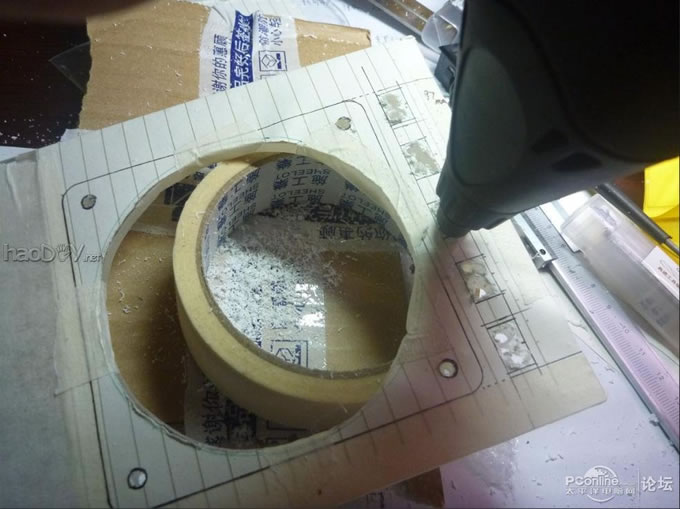

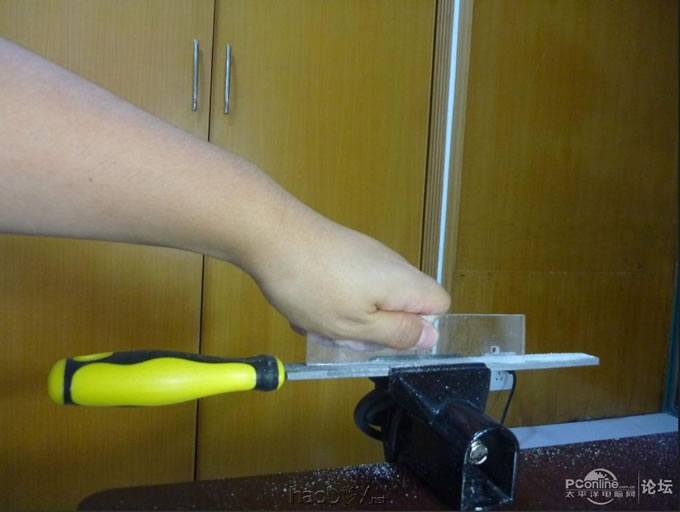

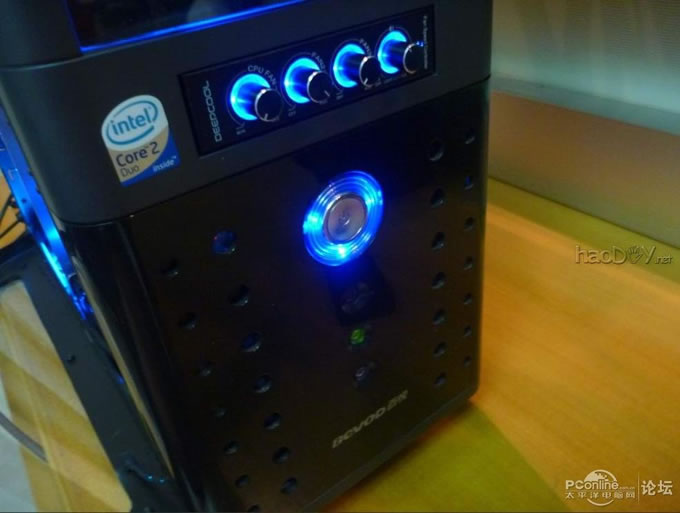

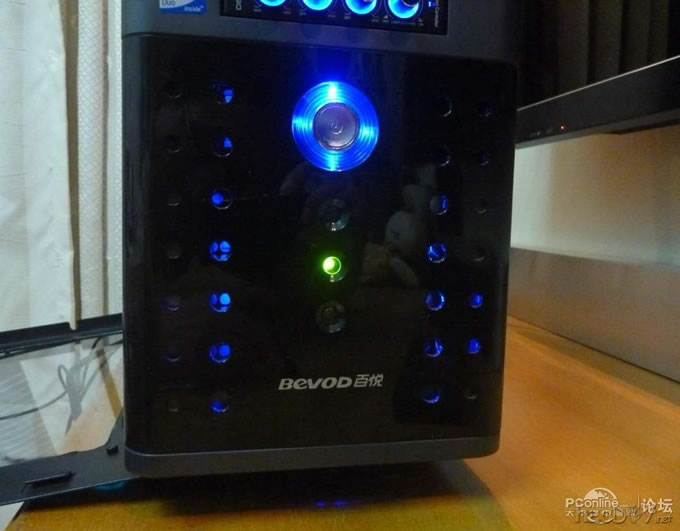

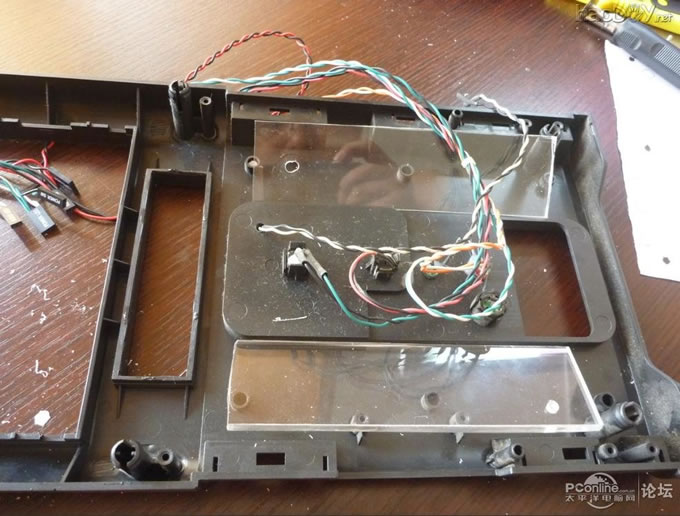

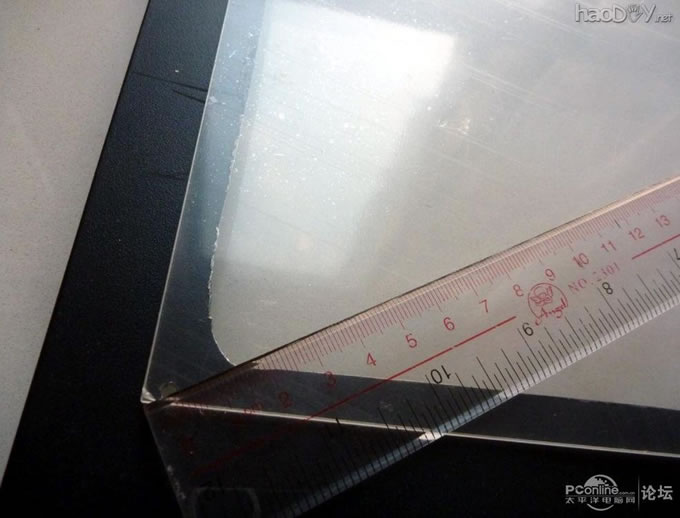

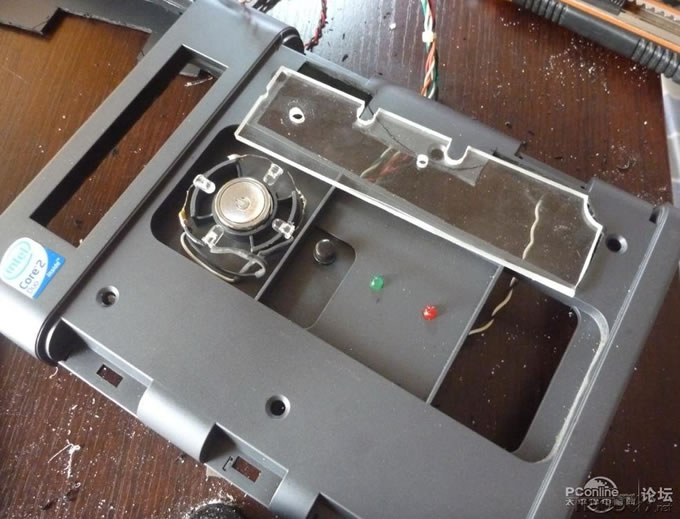

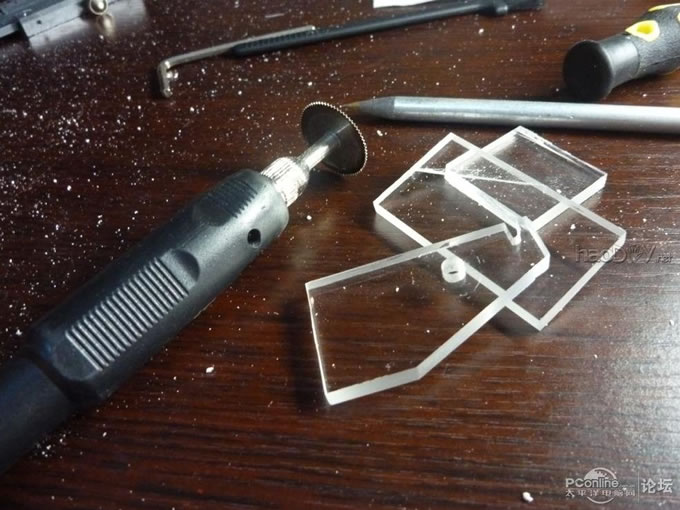

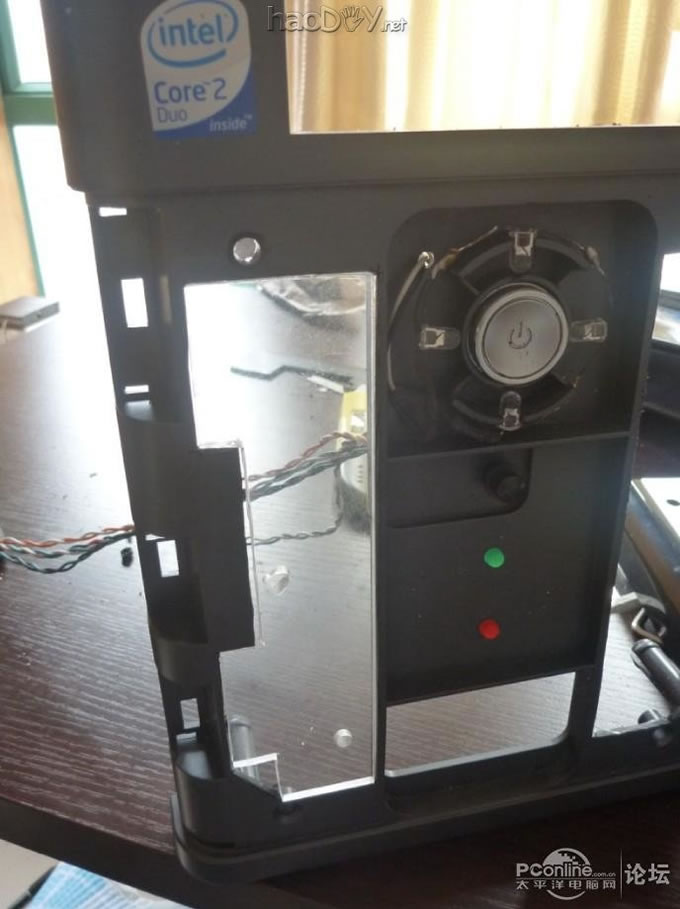

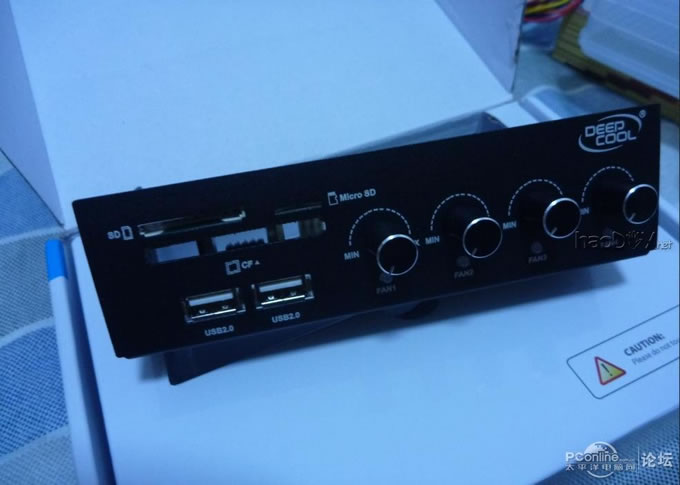

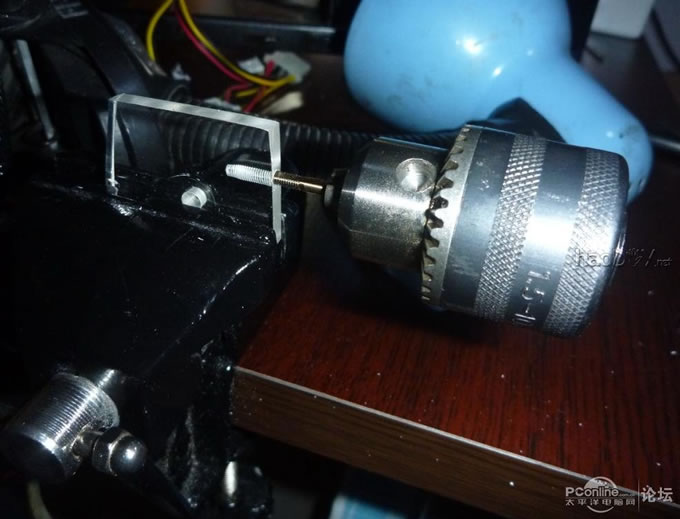

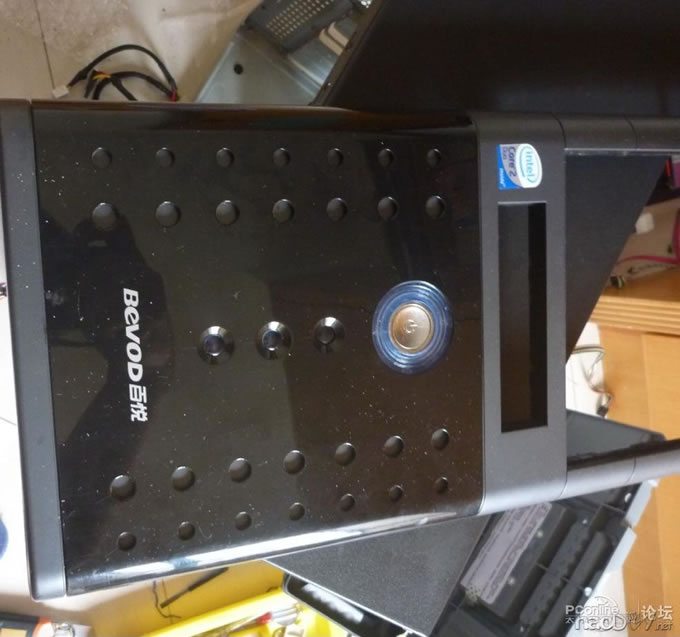

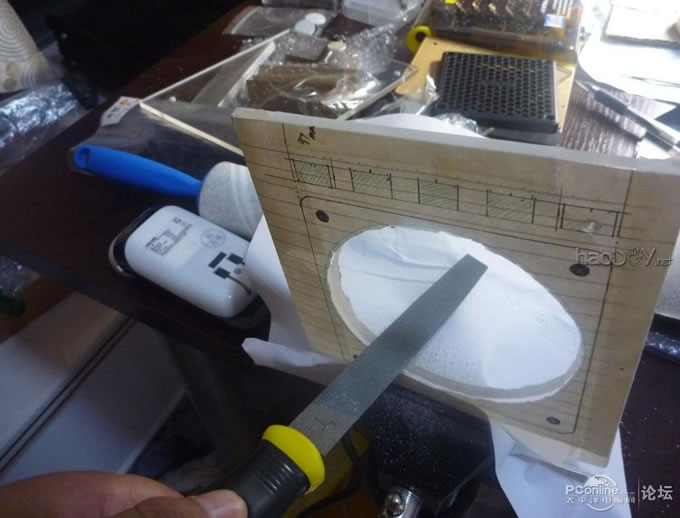

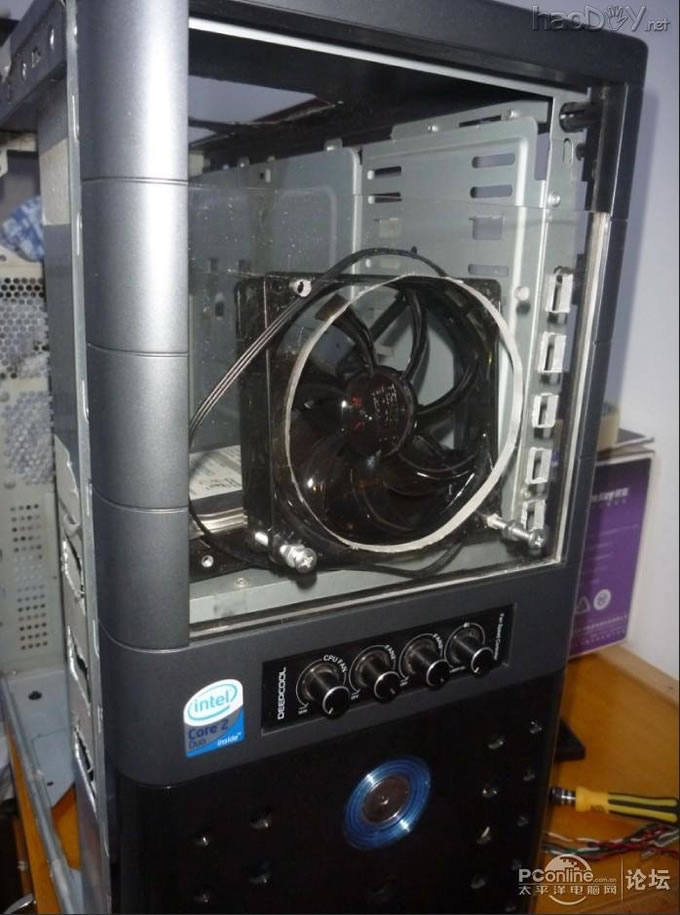

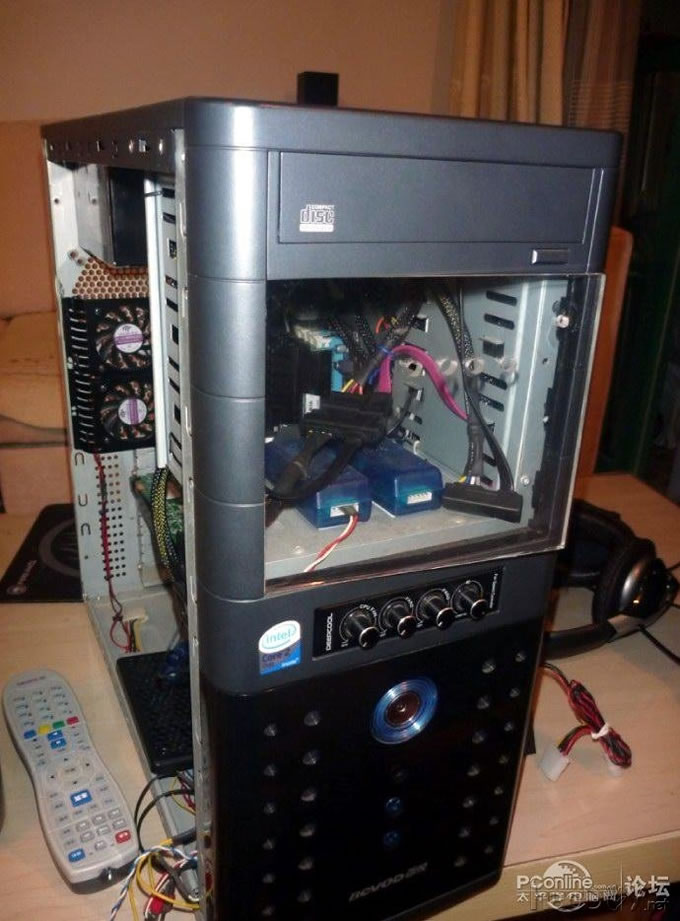

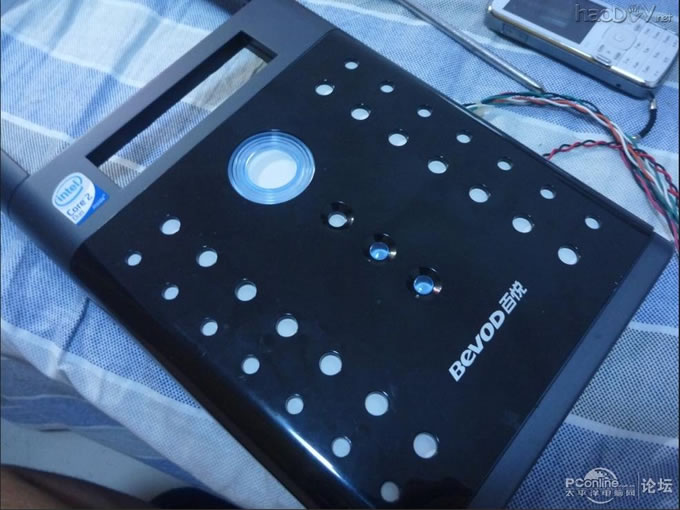

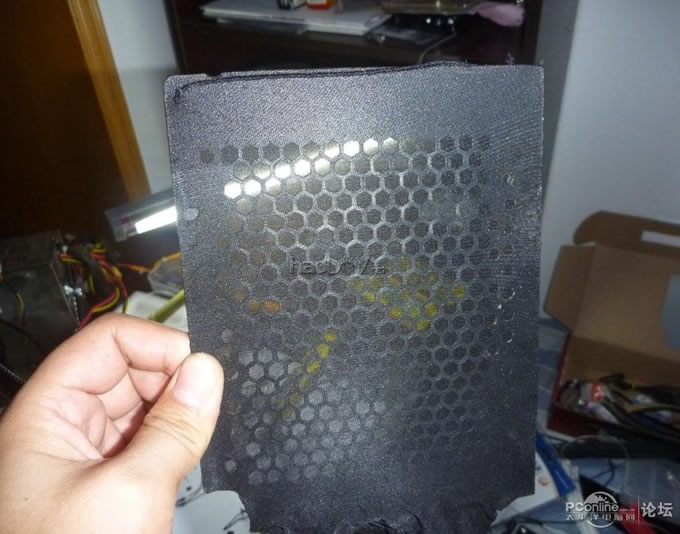

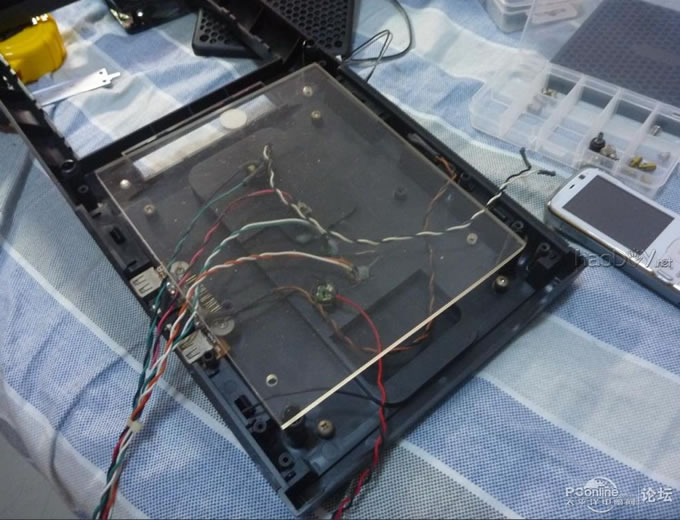

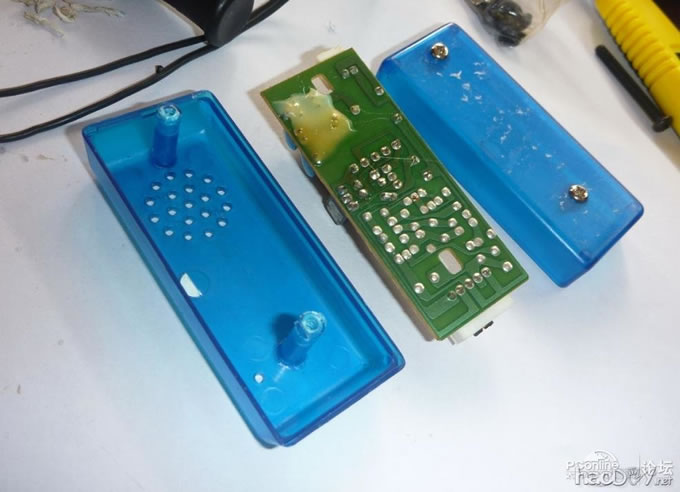

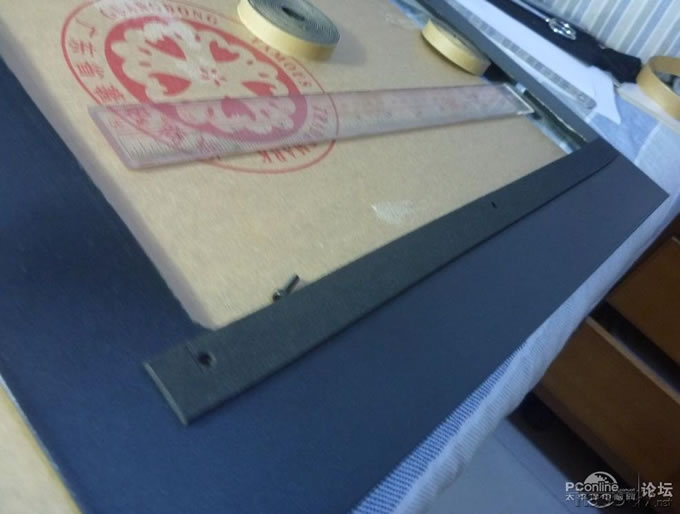

2.1 前面板调速器 本来都买了九州风神的光驱位 ，谁知九州风神的做工大不如前，而且没有风扇转速显示，貌似3针的风扇有些浪费，和软驱位的调速器，雷同，读卡器对我不实用。就又搞了款最新的控风调速器（4路测温，调速，显速），拉风，做工都很满意~现在好后悔，但是买都买了~哎，我本来都是想省点，结果都买些自己不满意的东西。没用的堆在那里~反而更浪费，mod就是个无底洞，越搞越费钱，越不满意。 2.2 亚克力板用的是原来第一改造的旧亚克力板材 5mm厚度 被我加工成了 6个零件，真的是物尽其用了~ 2.3 软驱位，加九州调速器，3年前搞的，做工不错，非现在的阉割货。 2.4 原来的电源按键式没有灯的，如此好的结构不装个led岂不是浪费了，串联4个蓝色led接12V，有一个led不亮不知道为啥，再焊了 2.5 原来的下面板的孔位是封死的3层三明治结构，把中间的一层切空，换成两块透明的亚克力，就可以做到透光，不透风的效果。 2.6 下面板要吸风，原来的位置太小了，再开两个洞洞辅助进风，本来想加个防尘的网，一直也没找到合适的。郁闷中... 旧侧板亚克力拆下，简单切割比大小，放不进正常，以后慢慢慢慢的磨~  开拆~  做工一般的九州调速器~最终放弃了~ 发帖第2天被小网友8折包邮秒了，祝他也能搞出满意的作品，呵呵~  测试新触摸调速，价格贵了一倍，效果好N倍~  调速器边上用1mm密封条密封防漏光~防缝隙~点滴的细节成就完美~  2.2 亚克力板用的是原来第一改造的旧亚克力板材 5mm厚度 被我加工成了 6个零件，真的是物尽其用了~  在纸上先画好位置，原来准备前面板放温度计，后来摆了触控调速，带温度，就改了方案~  圆是由直线构成的~  #p#分页标题#e#5mm太厚了，背面接着切~  半圆锉打磨内弧度~  电摩开小洞~  小平锉，圆孔改方孔~  对位，上风扇测试~  上机箱前板测试~软驱位，加九州调速器，3年前搞的，做工不错，非现在的阉割货。  2.4 原来的电源按键式没有灯的，如此好的结构不装个led岂不是浪费了，串联4个蓝色led接12V，有一个led不亮不知道为啥~  焊工不是哥强项~这个其实是2年年前改的，那时哥还很年轻~  2.5 原来的下面板的孔位是封死的3层三明治结构，把中间的一层切空，换成两块透明的亚克力，就可以做到透光，不透风的效果。  拆开~  其实这个面板的图案，哥蛮喜欢，简单不呆板~下面其实垫了张白纸，为的是把所有空位都记录下来，可是并不是所有孔位都能透光，因为，面板下还有前置USB，音频孔，支持柱都要避开，不考虑这些就盲目切板，会适得其反，即使这样小心哥还是切错了2个位置，后来打的补丁，细心的人会发现~  先搞两条对位置~  按边框打磨，注意避让固定螺丝柱，前面板音频接口~  好不容易搞进去，边角有瑕疵~  打孔，利用原来的面板柱固定~中间那一小片亚克力是为了弥补右下角那个瑕疵的~  这个面板搞了整整一下午，一直搞到天黑~  前面板第一次整体测试~  2.6 下面板要吸风，原来的位置太小了，再开两个洞洞辅助进风，本来想加个防尘的网，一直也没找到合适的。郁闷中...风扇加减震垫~#p#分页标题#e#  免螺丝，sm固定~  加横向密封条，防止进灰尘，串风~  塑料开底进风孔，好轻松~  下楼有前面板效果图~  前面板的光污染控制开关~控制顶射灯，侧灯，底灯，U发光线，轮廓发光线  精确打磨，可以做到无螺丝加紧，任意开合~  前面板整体效果~  电源 完美4led等全亮效果  （三楼）侧透篇-不透改半透，半透改全透，要露就露的彻底~（亚克力加灯，新旧对比图，机箱结构加强设计，擎天柱）3.1 两年前曾经改过一次侧板，小侧透，但是不咋满意，主要是开洞太小，侧面进风口又容易进灰，受了正压理论的毒害，确定改全侧透。 原来2次改造的侧板~下面那排洞不是进风孔是，原来哥设计的光污染开关~  背面的哥上的吸音棉~2年来，吸不吸音哥不知道，不过吸灰尘，和保温的效果还算满意~囧~  原来二次改造的小侧透效果，其实也不错，不过没过程图了~当年哥还在7平米的出租屋奋斗，相机都没有，呵呵~说多了，回正题。这个主机的位置不奇怪，这个是卧室，隔壁是客厅，哥玩的是穿墙术~为的是看电影零噪音~我承认有点小变态~  3.2学习坛子里高人的做法，先胶纸划线，开孔器做圆倒角，但实际作出的效果一般般~  欲开打孔，先钻小定位孔~  合金开孔器，工业级？浪费了~还不如薄板开孔器边缘切的齐整~  3.3为了把线切直败了角磨机支架，结果根本不实用，高转速下，抖道厉害，100大洋打水漂了，网友们千万不要再上当，买看上去很专业的东西。其实还不如手切的直~  业余选手使用角膜机，朋友一眼看穿~善意提醒~貌似方向反了，这样有点危险。  #p#分页标题#e#角磨机真好用，就是有点危险，早知道这么好用搞个调速的了，边缘砂轮打磨~  效果跟狗啃的似地~还是不够满意~  3.4 网上淘了3mm的亚克力，结果边上的空位留的太少了，容易碎了，再说3mm和5mm的比质感太差了，全侧透强度担忧，就又败了5mm的板，结果寄来的时候算裂了一个4cm的口，心痛死了，大肠都悔青了 ，垃圾韵达~赶工不退货了~本来还想磨下边的以后在说吧，太累了。（不过根据前面板改造的经验，磨边的亚克力，可以使光线在板内反射，效果很好~）  3.5以前为了改夜光键盘败了3m的1.3mm的冷光线，键盘没改成，线可不能浪费掉。这次也是较劲脑汁想如何把冷光线搞直。穿“回”型孔硬拉 怕怕破坏线； 用透明胶粘在亚克力上也会有小间隙，以后进灰不美观；在亚克力上开槽放线又太难。最后决定用2mm厚的密封条粘在侧板上开槽，亚克力板在放在上面。完美解决~密封防尘，减少侧板碎裂可能，还挡住了不直的边线，是整个mod中的得意之作~  3m有点长，剩下的也不会浪费的~谁知发光线，毫毫皆银两~  皮带打孔器~  帖2mm密封条上去，冷光线是1.3mm~  美工刀开切直线槽，这个才叫直线~  加紧在打孔，才会打出同心孔，不同心极容易将亚克力孔压裂，好男人不会让自己的亚克力再受一点点伤~  加电测试~  边角特写~  分层，固定特写~请忽略粗糙的边角~哥太累了，下次再一起打磨~  3.6 看到网上有人用筷子支撑显卡，有了做个“擎天柱”的想法，貌似很高端的机箱上才有类似的结构哦。一方面可以支撑u的散热器，和显卡，保护主板，一方面也能加强机箱结构（事实上，机箱在开了四个打洞后，强度明显下降了）。  铝材易加工~  上箱子测位置  3.7 全手工打磨，量身定做小托片，加密封条防滑的哦~再也不用担心主板变形了，搞个猫头鹰也撑的住~  #p#分页标题#e#我切，切，切~  加个弧度更有美感~  坑跌的堆料散热器，只能压到75度~哎~~羡慕基友的冰刃~  我的最爱~I72600K  看上去很美~别和我提温度好吗？吸音棉不吸音，散热器不散热~这个混乱的涩会~  不放光的风扇，哥真的不中意哦~包个线吧~  加紧才能钻出同心孔~   精度，哥要的就是精度~  再也不用担心主板变形了，搞个猫头鹰也撑的住~  侧面结构基本完成~  完成图  （四楼）电源篇-电源下至已过时~电源上翻更给力~（风道设计，电源小改，密封设计，导风尾翼） 4.1 电源下置，前置都很常见了，电源上翻，见过没？先上个风道理论图~请忽略没文化的字体~  4.2 切开电源换个发光的风扇先~不拉风，哥宁死~  开天灵盖~防伪贴后有螺丝出没~  新旧风扇对比，现在使用感觉噪音指标有点小失望，依然是机箱中最响的风扇~  盖盖子前把温度探头放进去~和体~  白天效果~  4.3 有个退针器，包线更方便，4根一起包，外观更简洁，还省功夫哦~第一次包线，效果还不错吧，嘻嘻~#p#分页标题#e#  记性不好 做笔记~  效果还算满意~  4.4 照哈喽kid画虎~吧顶部 底部 风扇位 的洞洞 都一起开好，最喜欢火花四溅的图了~~  孔位~  底部洞洞  上下打通  哥的臂孔武有力~  其实角摩真的反了，这样真的很危险  收尾用锯条，不会过割过头~  请无视哥的梅花指~  4.7 电源上翻后机箱上的固定孔位就对不上了，不过有电钻哥怕谁~从新打磨对位置  电钻也能当铣刀用？不过相当危险，断了钻头很悲催，更容易伤了自己~  全金属防尘网，看着眼熟吧，侧板的2次利用~我爱绿色地球~  凌乱的第一作案现场，网友问为啥在这地方搞，首先切割灰尘超级大，这个地方好打理，水一冲就好，其次，这个小房间隔音，再次，机器猫能赐予我灵感~  未完~~广告后更精彩，看累了？哥发帖不是更累，若猫未死，请移步下一页~~呵呵~
（五楼）走线篇-剪不断理还乱~（底板的打孔，走线，遮蔽板）

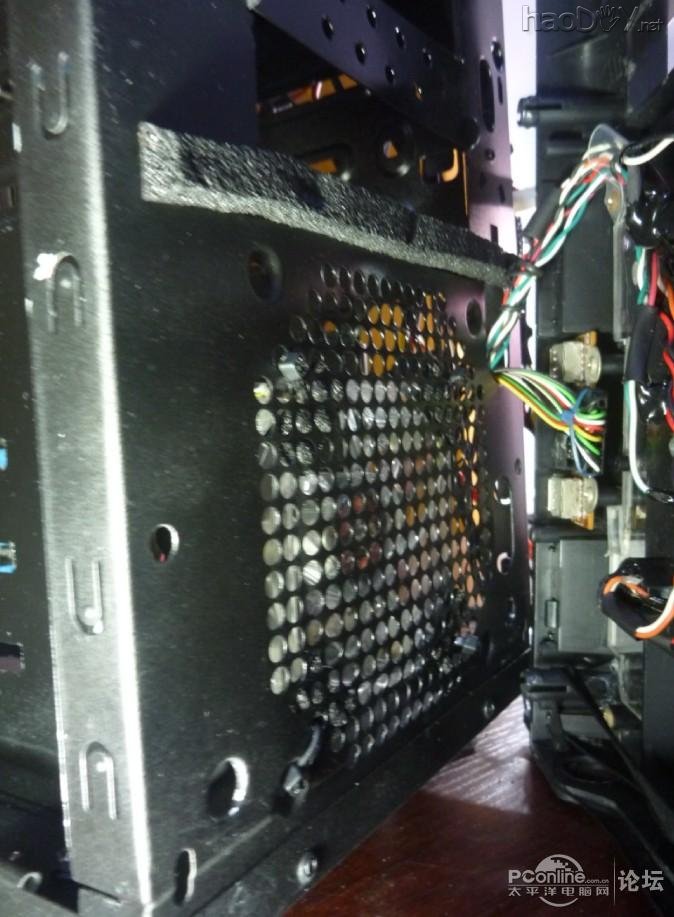

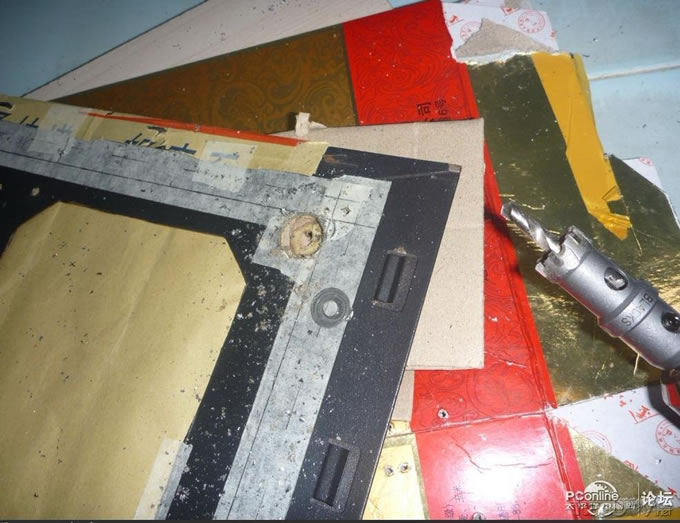

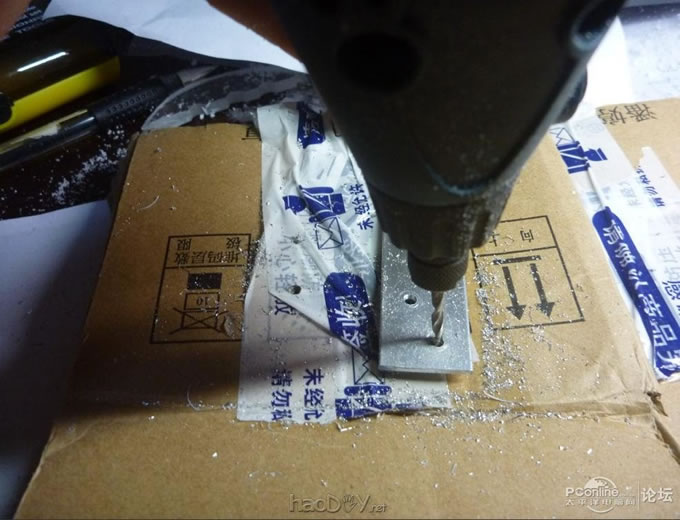

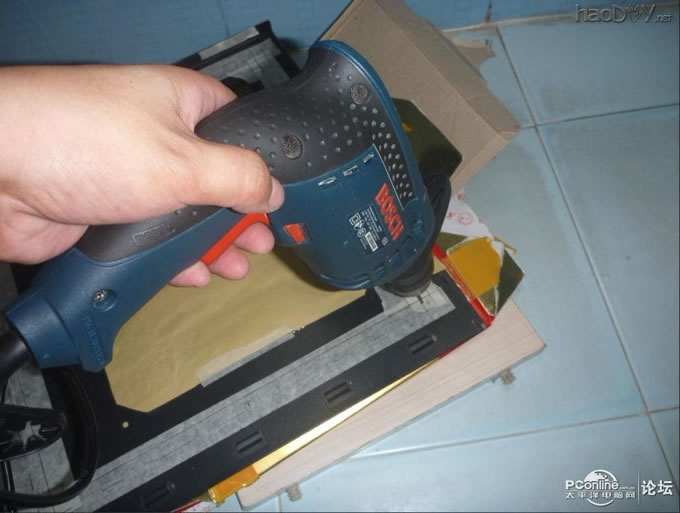

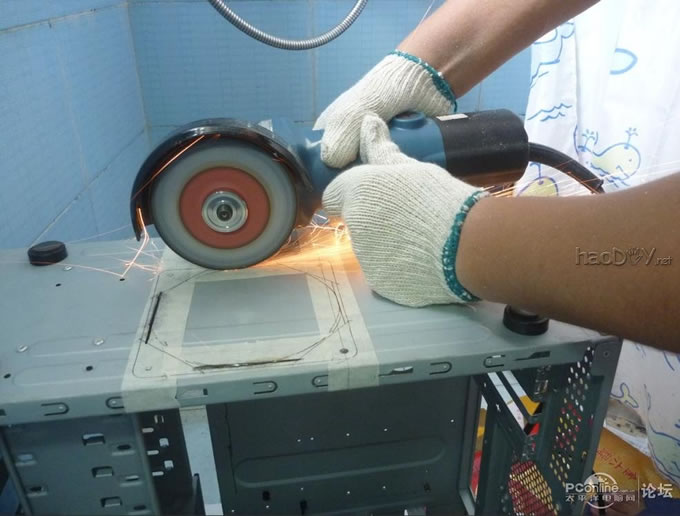

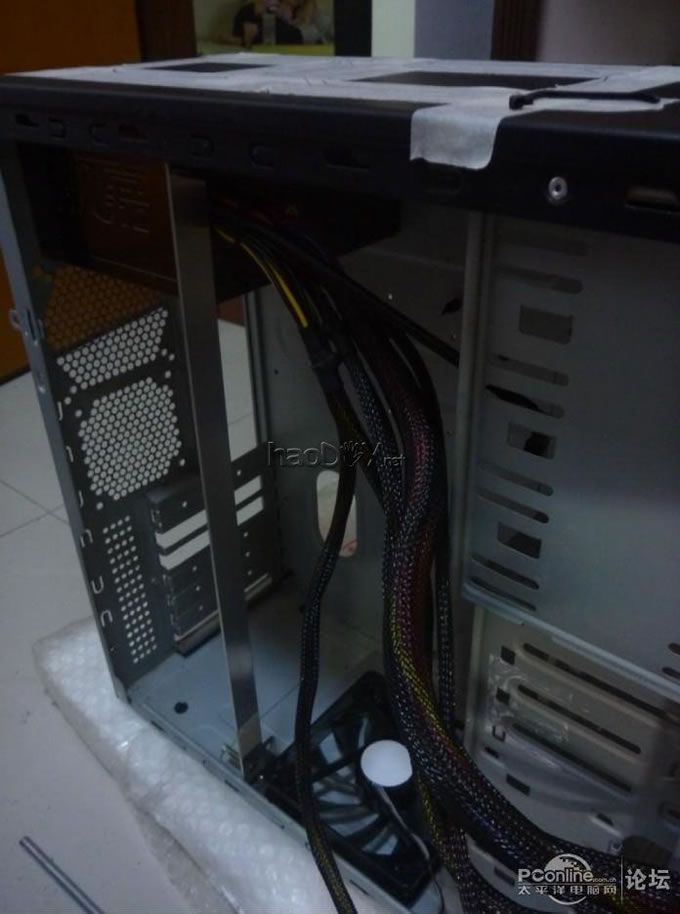

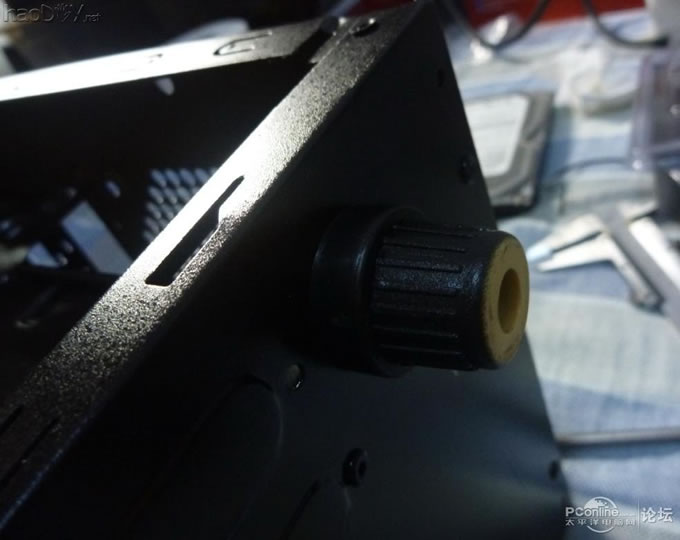

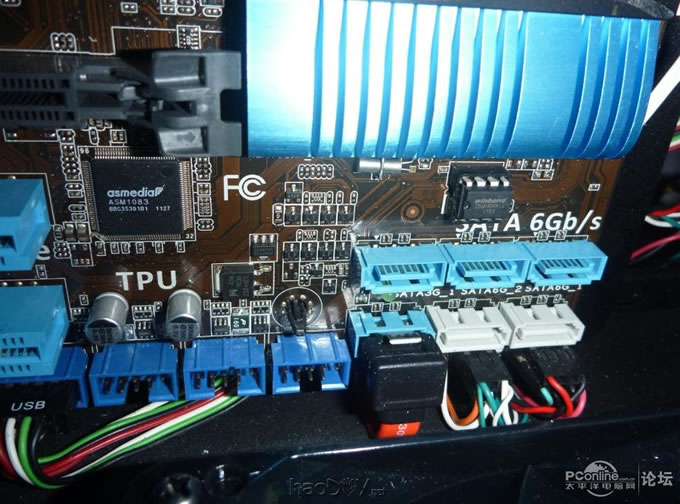

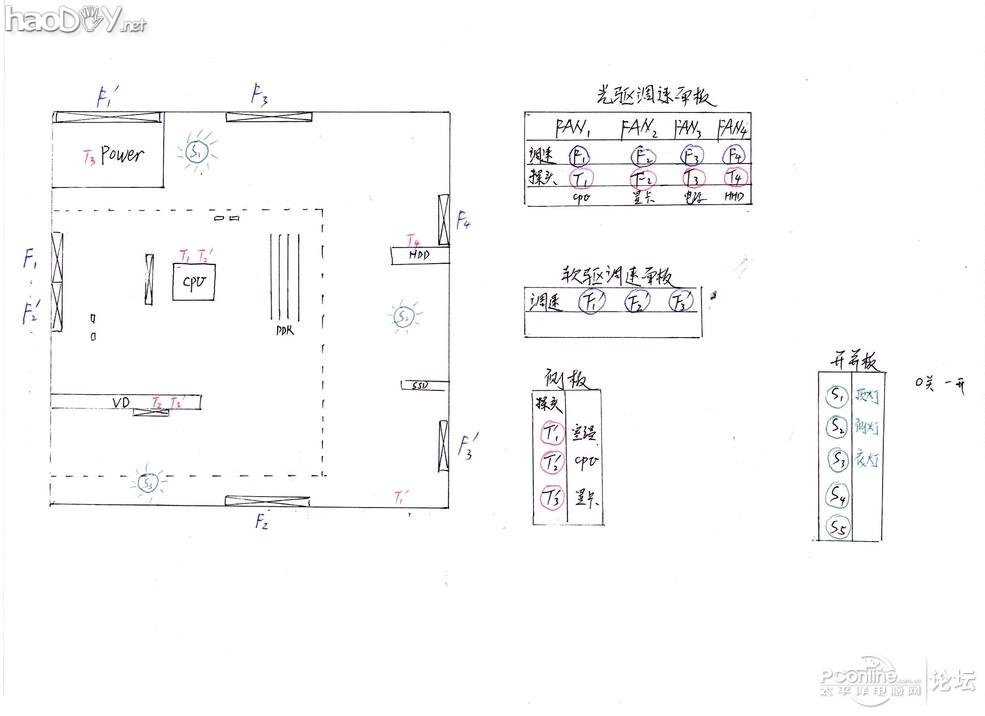

5.1 五年前的杂牌机箱想有背板走线是不可能的，不过心若在，洞就在~电钻伺候  双孔联通~打磨边缘  5.2 做个小游戏，看看一共开了多少个洞，下图公布答案。  恭喜你答对了8个！！牺牲的钻头 穿线效果，孔开在边缘一半就够了，既不影响穿线，又美观~  5.3 硬盘位让出来给未来的ssd了，顺便手动打造 纯铝ssd托架 冒牌ssd来对位置~  5.4，hdd就要搬家了咯，中国dell的硬盘架挪到光驱位，做工还不错，有减震垫的哦。  本来想搞个滑道抽取形式的，后来想想太复杂了，按上去很少拆下，（都理完线才发现，想拆都拆不下了，呜呜~~）果断放弃。  软轴电摩給力~  小地方开口，电摩給力~  硬盘架下开的洞洞是为显卡电源线预留的。  右掐掐，不必完全切除，U型结构更稳固~  本前面板的进气风扇下，“风”水不错哦，妈妈再也不用担心我的温度了~  走线测试~  后期“L”型固定~  最终效果~  凌乱的蛛网~  #p#分页标题#e#

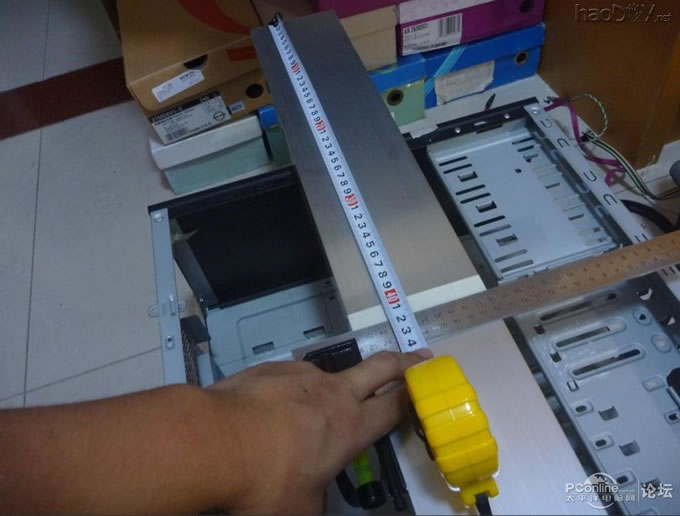

5.5 总觉得这个硬盘光驱架的位置乱乱的，想搞个遮丑板，铝材废料再次登场了~~拉丝的很漂漂呢~

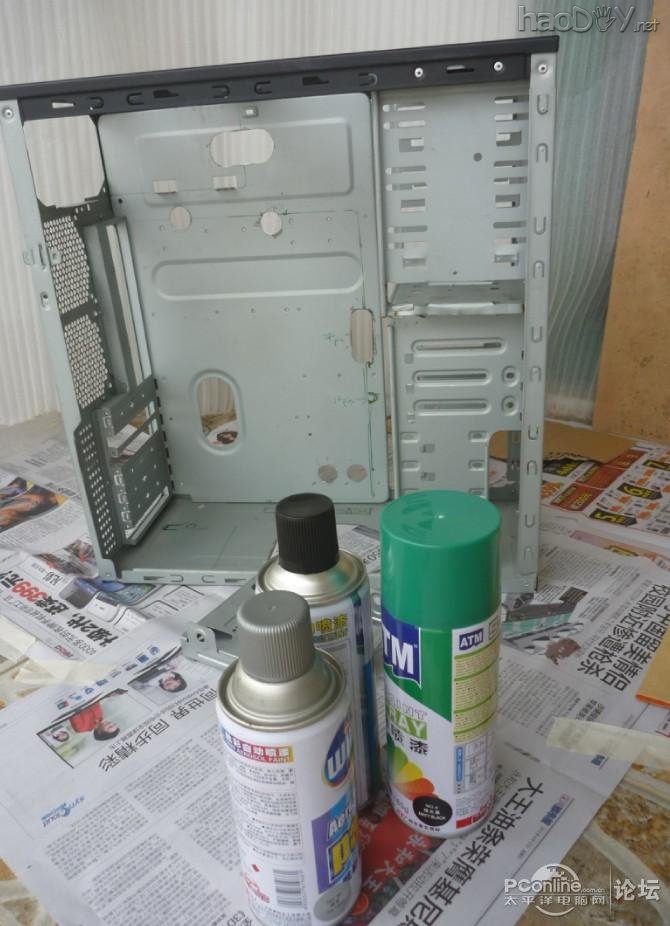

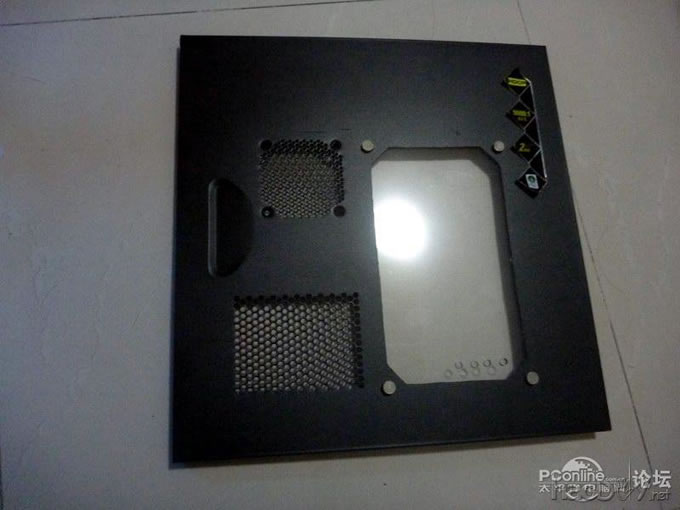

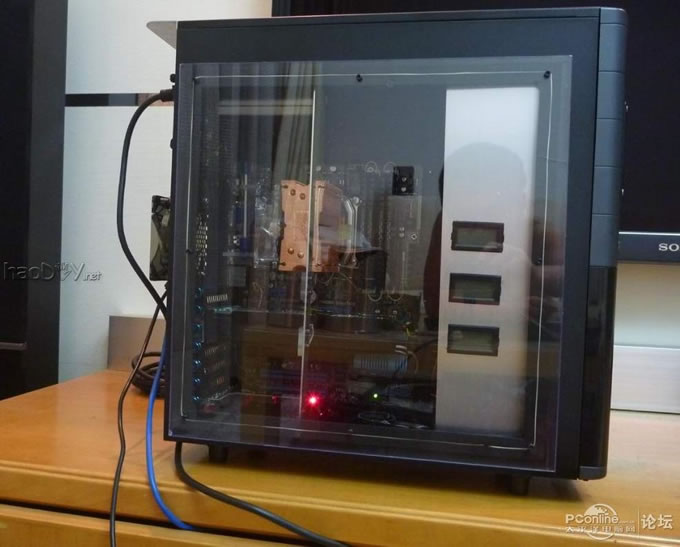

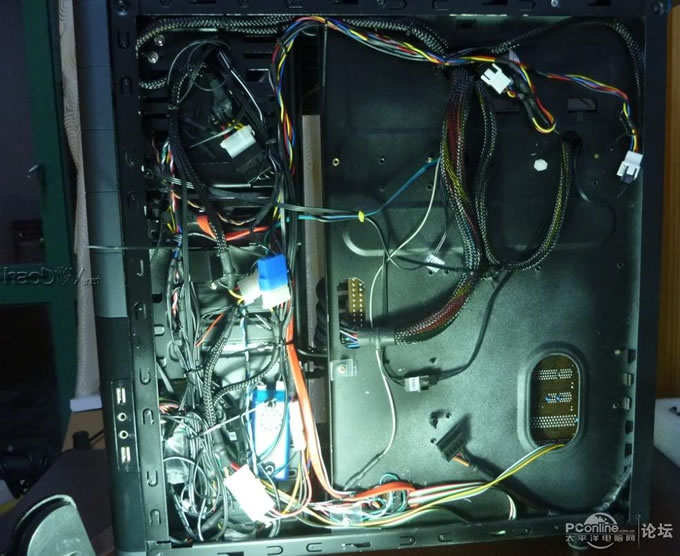

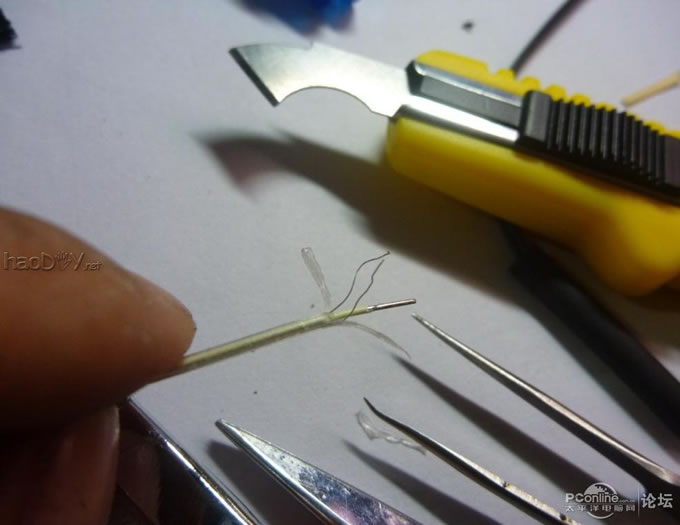

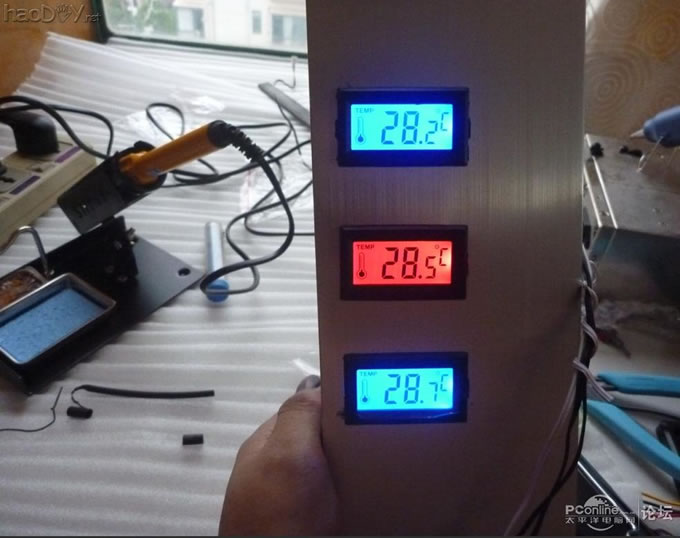

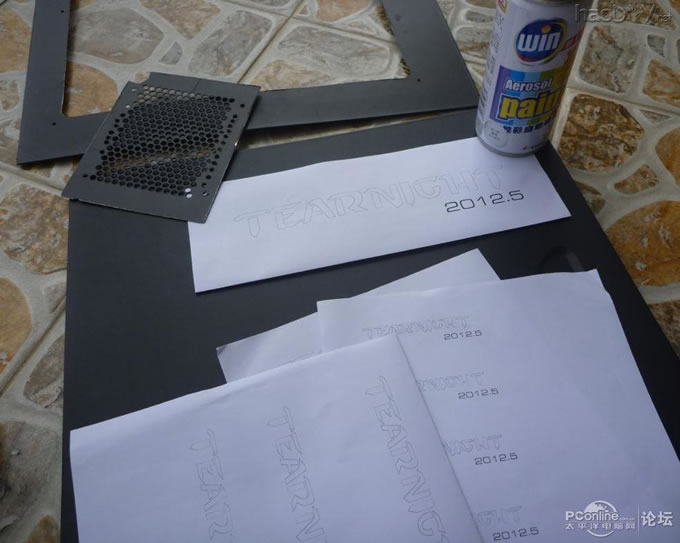

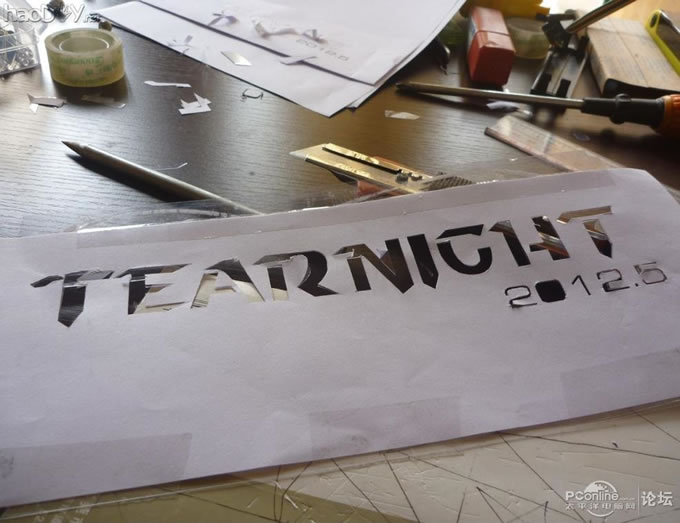

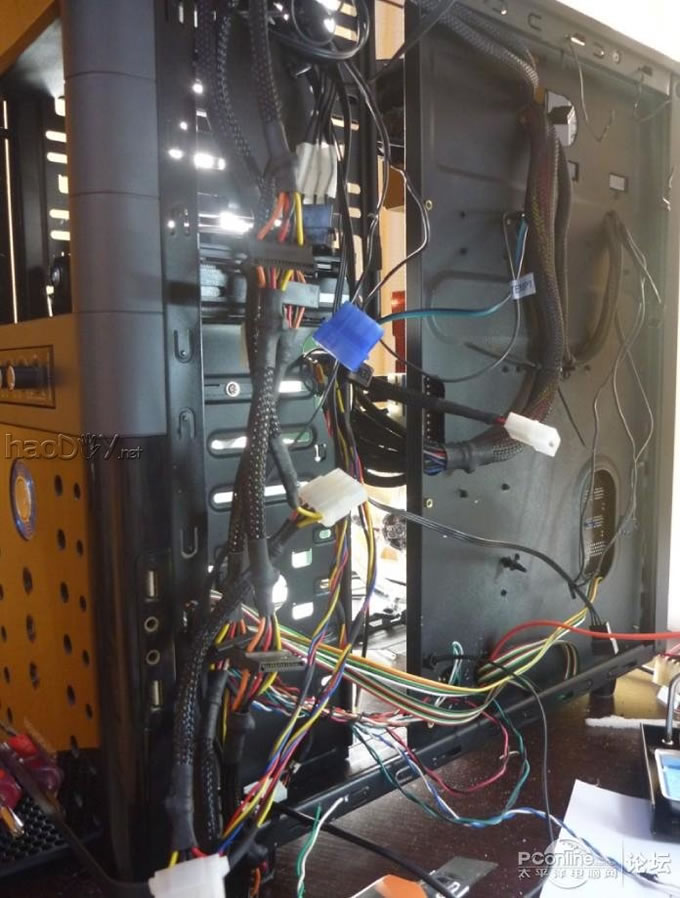

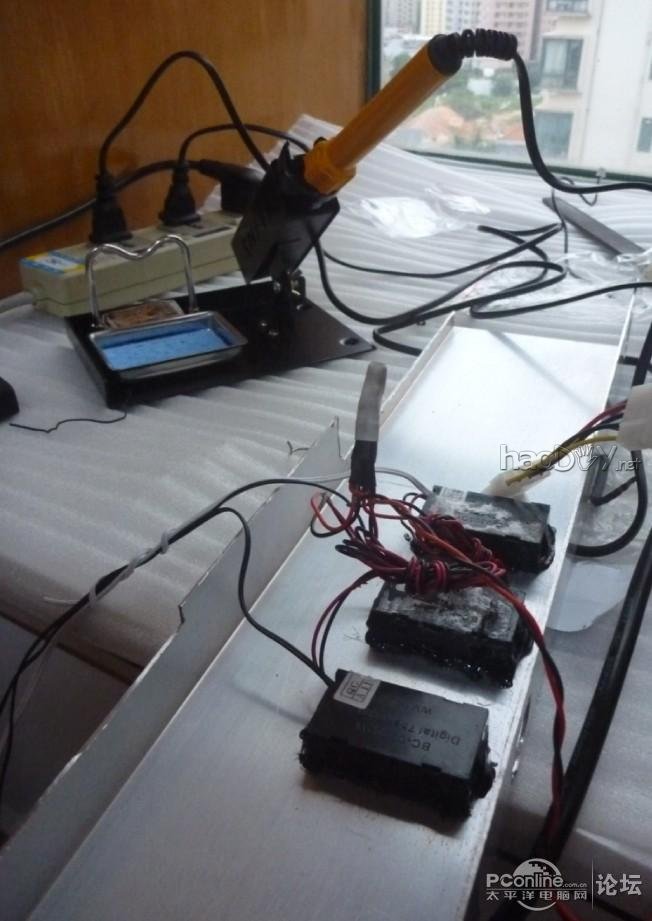

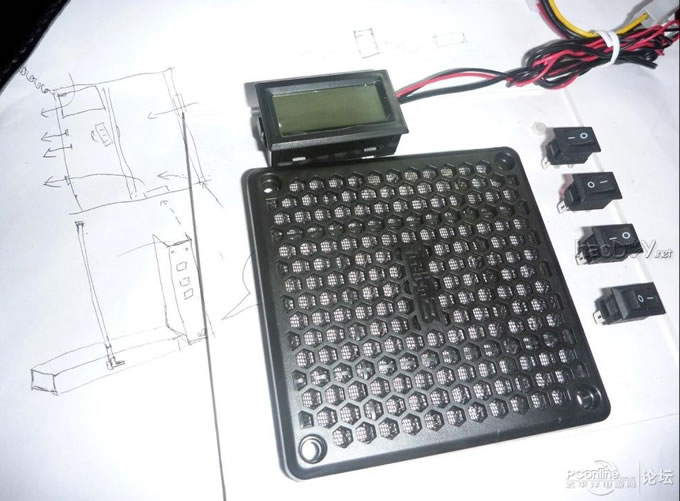

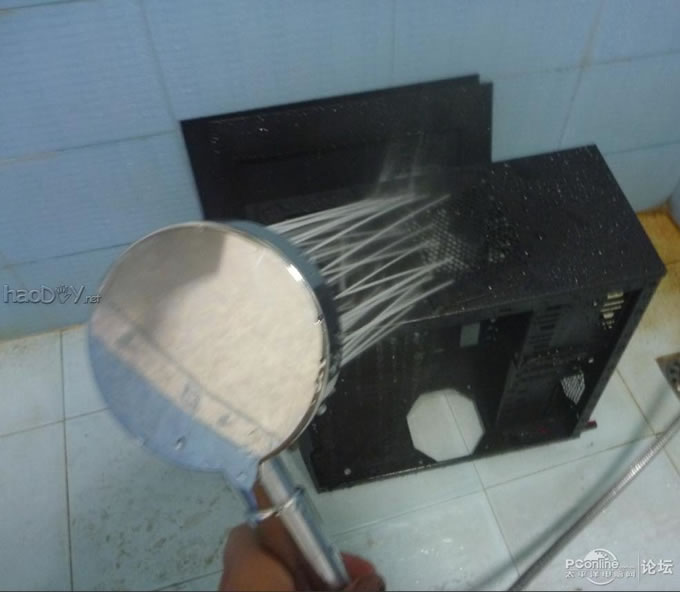

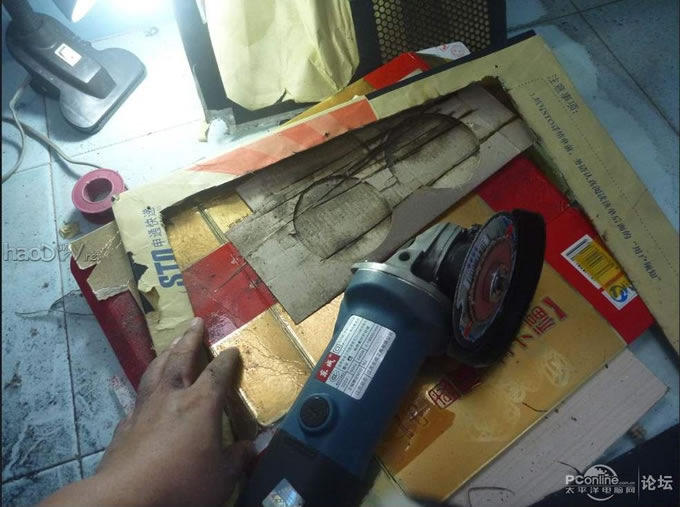

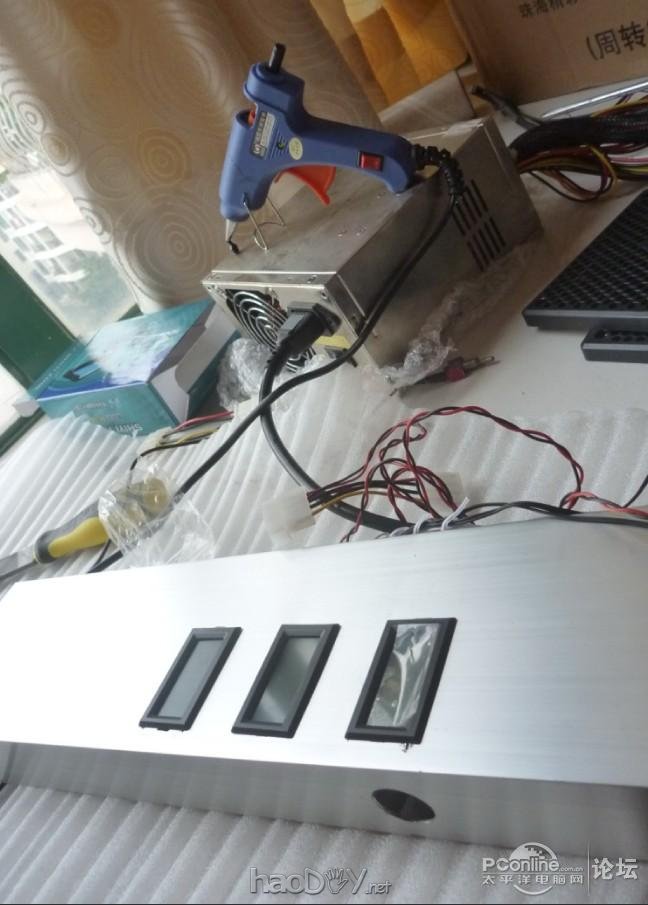

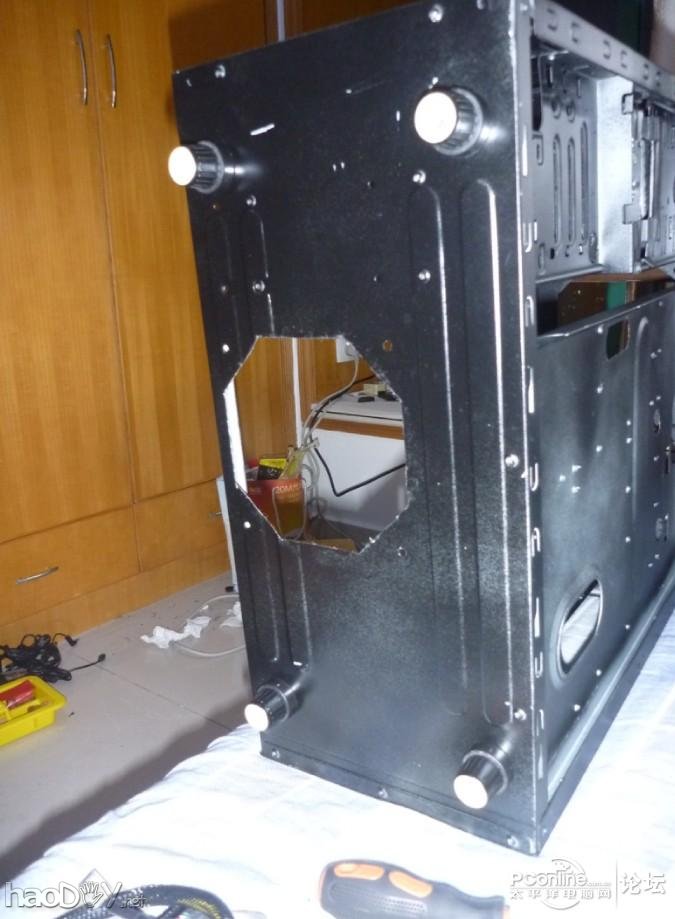

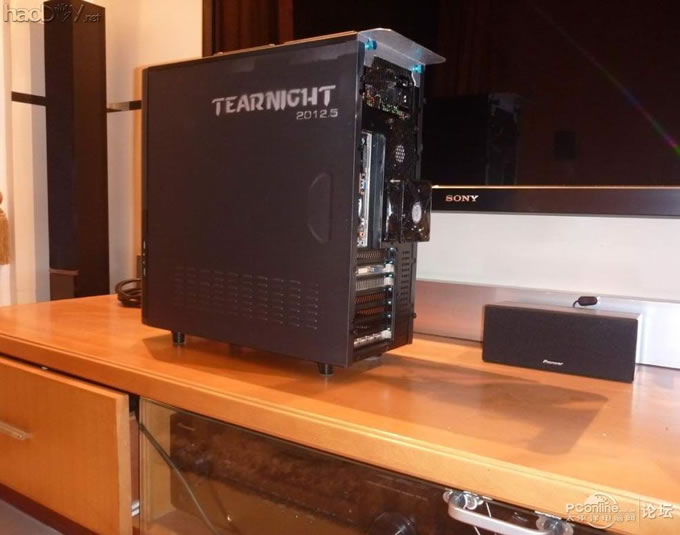

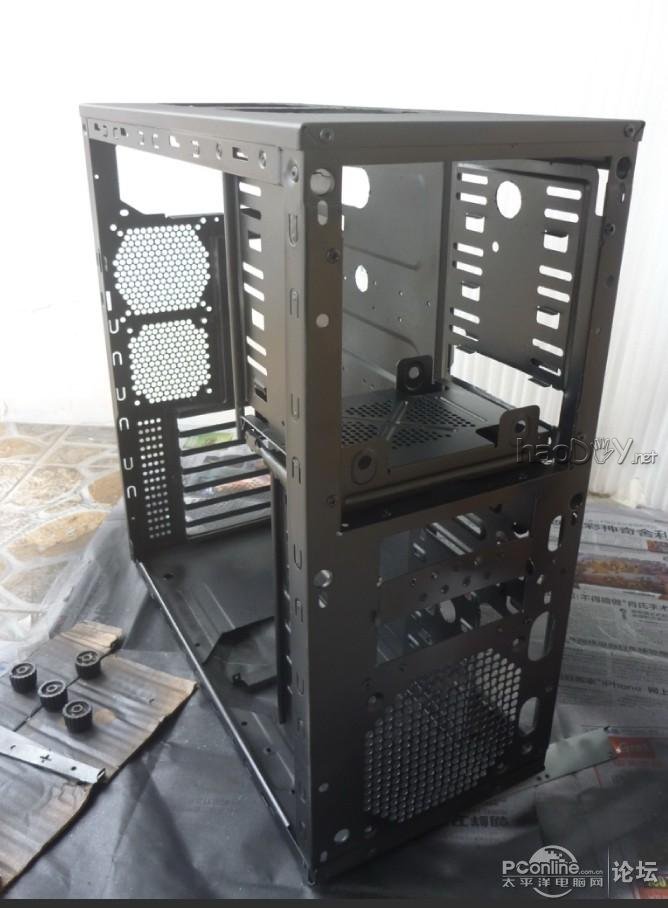

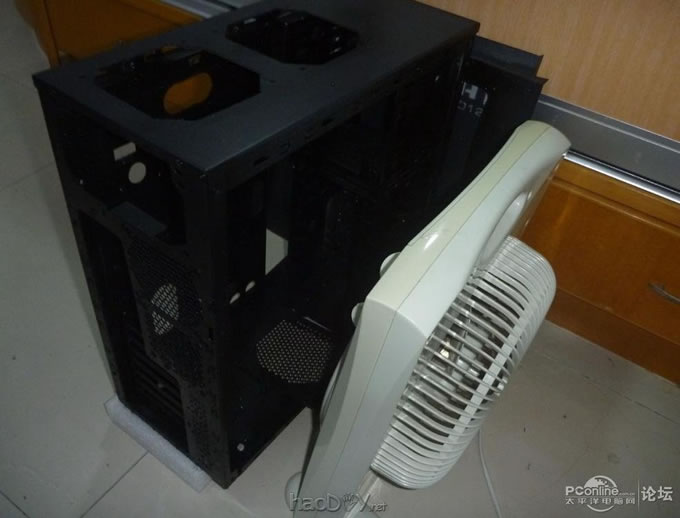

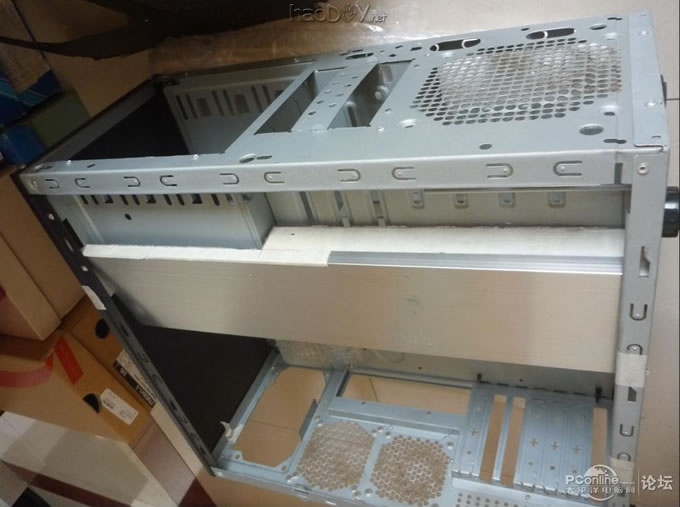

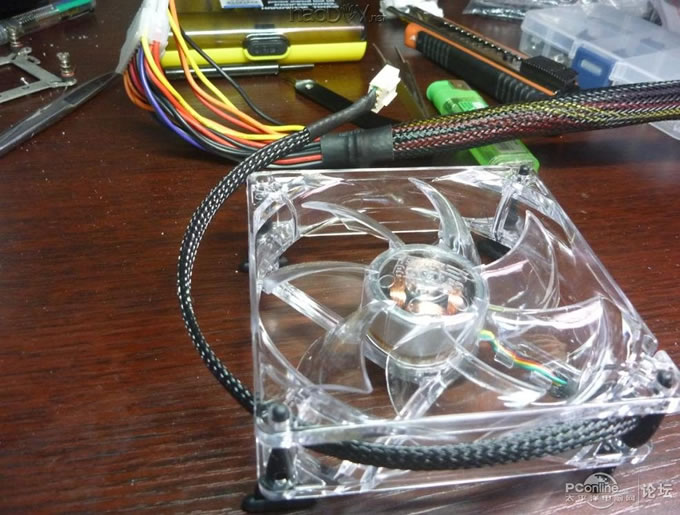

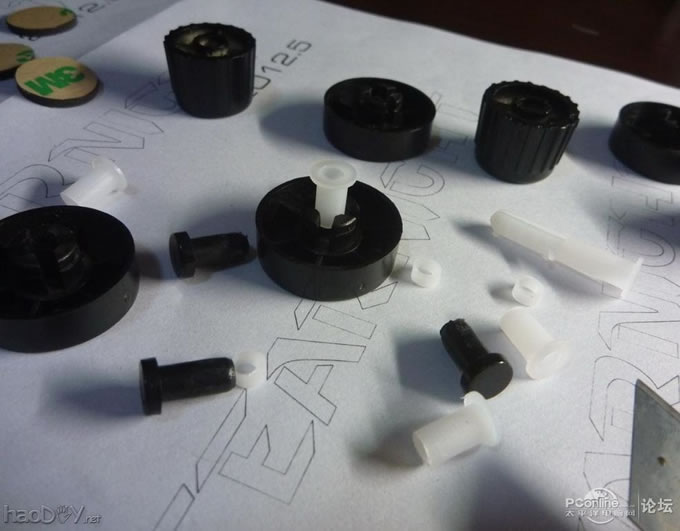

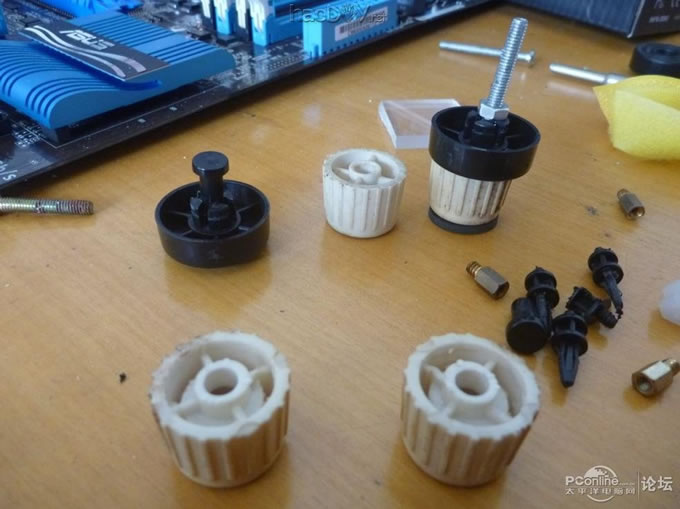

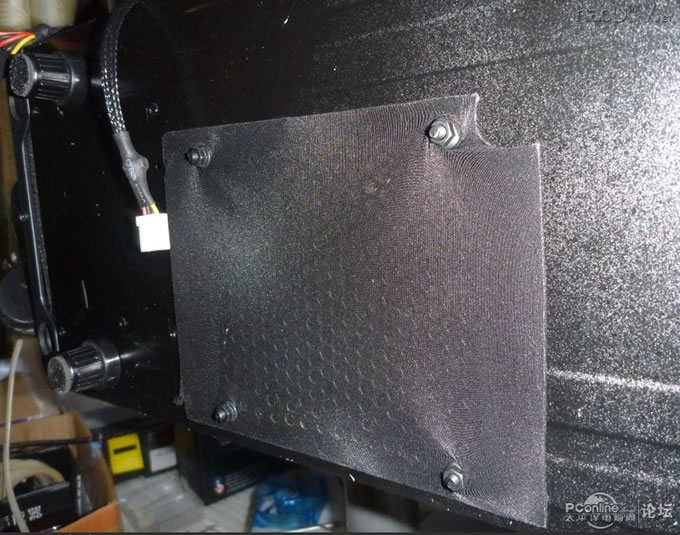

 切，放~  光秃秃的太单调，加个温度计试试~，你看到的洞，洞是为显卡电源线，预留的，显卡的2条测温线，也从这种地方传出，我觉得理线就是要让露出来的先最少，看着才够清爽~  5.6 锉刀太好用，结果洞洞洞多了，1毫米，用热熔胶封死~防止漏光  5.7 本来想是 红蓝白温度计各搞一款的，可是白色没货了，同一室温3个温度计，3个温度，晕死~这个精度也太。。。Made in china了吧？  5.8 不光是美观那么简单，这个遮蔽板也起到了加强结构的作用~有了他机身的侧向结构加强了许多~  线真的很难理~有简单到复杂，由复杂到更复杂~ 看着这一堆的线，才知道为啥DIY一定要个大箱子了不然线都放不下~都把线包好了，连开关不亮，郁闷，想想原来用的是旧鼠标线，鼠标线是漆包线，绝缘，（过焊锡也没用）靠，全部又拆下，从连，为了不出问题，连接点都过焊锡的，这个累哦，盲肠都悔青了  我也不相信这个是最后的效果，光驱调速测温线电源线9根，软驱调速线电源线8根，灯光线10根，控制线10根，变压器2个，风扇5只，就这个效果了~  还好，绕线效果满意~  （六楼）美化篇-爱妻爱漂漂，不爱红妆爱黑装（黑化，美化，光污染） 6.1 五金店搞了两罐自喷漆，不同牌子的（亚光8元/普通5元，不过两罐漆真的不够用啊，对于我这种喷漆新手，至少要4罐不然很难形成漆膜，非常容易挂掉，有条件的一定用砂纸，钢刷打磨下，不要像我，喷完后连十二指肠都悔青了，喷漆绝对事技术活，不然效果极差，及其容易掉，绝对不是喷黑那么简单。阴天喷的，机箱好像也没全干透，反正是一堆的问题，太赶进度了 ~  第一遍漆效果~  第2遍漆效果~  第3遍，没漆了。。。。。。晾干了用水冲下漆粒子~  洗完澡当然要吹吹了~我也不知道这样做对不对~喷漆高手指点吧~自己瞎搞，效果不好。  #p#分页标题#e#6.2 如何证明爱机是我的呢，唯有在她的背上印上个的ID~打印出哥没人知道的ID（空心文字），看着字体是不是眼熟呢？星际搞过没~~呵呵  用一块塑料薄板垫在下表面刻，千万别图省事只用纸片，刻花了就惨了~  刀工还不错~  再次欣赏下，此图由内涵~o~  扑在侧板上~  嗤嗤~~~开喷银色漆（以前剩的滴~）有点发灰，其实还剩了白色的，选银灰色是因为银色，没白色那么扎眼~哥低调~  6.3 一定用个双面胶粘在背板上喷，不然自喷漆会随着气流进入缝隙，直接导致字体模糊，哥早就想到了，哥就是没找到双面胶哦，不然效果会好很多，很多，好不晕散效果也有气氛艺术气息，自我安慰下吧~顺便说下，貌似这个背板是这次mod改动最少的部分了，呵呵~  6.4~那个机箱顶部，底部，风扇位，后面的两个居然一个是8cm，一个是7cm，当时也没拿尺子量，买了2个8cm，就是跟这个机箱较劲，非要安上，本来想把风扇给割掉一块的，可是又觉得可惜，想想sb了，安在外面不就行了，好不容易安在外面了，又发现挡住了侧板~靠~又换螺丝，螺丝也悲剧，网上买了4套，居然按的时候都短0.5cm，小肠都悔青了。靠~就差一点点哦，好好哥家里破烂螺丝多，东拼西凑了10颗长杆子螺丝，颜色又扎眼，忍了~实在折腾不起了~  错位置安装的尾风扇~又是一晚上~下部风扇，上2个孔位和上风扇贯穿共用，下连个孔位通过转接片，连接机箱背部~麻烦死了4个孔6套螺丝，谁让我当时没拿尺子量呢，不能怪设计师脑残~  6.5 高富帅机箱哥没有，但是哥有独门增高术。用自宫螺丝的塑料塞替换原来的塑料钉，不但原来的垫脚可以用，还可以穿进螺丝，把原来旧碗柜的垫脚利用上，隐形增高1.5cm。不但机箱帅了，底部进风也更顺畅了~增高后再穿上3M防滑鞋，心情很舒畅，自信的走在大街上~~  高穷丑诞生了~  原来的垫脚不用丢，新腿，洗干净，一起黑化~  真的长高了~  还没穿3M牌防滑鞋的裸足~性感~  6.6 底部的风扇罩是用，原来机箱侧板做的，纯金（属）的哦~防尘棉是女友的黑丝~ 羞~其实本楼还有一样东西是女友专用的，无聊的人找找看吧~  #p#分页标题#e#电烙铁烫下，可以防止脱丝，拧丝~   通透，性感~ 6.8 纯手打磨的3个灯管架子，自己攻的丝，牙签做固定杆，夹的紧紧的，又有一定的热弹性。别看配件小，功夫可不少~灯的位置尽量放到不直射眼睛的位置，利用反射，光纤才柔和~相机太差了，拍不出效果哦~攻丝很过瘾~没败攻丝扳手，角磨夹头也好用（不务正业*-*）~  牙签固定法~  一个螺丝空位，连接了灯架，风扇，擎天柱，底板防尘网，压力山大~  哥喜欢这种精度，精度~  光污染开关~像什么呢？  上板子效果，比2次改造的效果好很多~技术进步了~金属的拨动开关容易生锈，镀镍的太贵，伤不起~这个物美价廉，5毛，能买毛~  接发光线可是细致活，上网搜了视频才搞好，那个线比发丝还细~~  为了节省空间，能改的都要改~灯光变压器，，貌似~  亚克力的支架很和谐~  剩下的冷光线，和散热器 和梳子内存 玩了个小穿越 效果还不错哦  貌似这么搞的人很少，是不是首创呢？呵呵~  绕过U一周~  直插内存~密封头封死~  效果越看越养眼~  亮骚蓝螺丝再次出现~  #p#分页标题#e#凌乱的第二作案现场~  后记：白天上班没时间，百十张照片精选了几十张，一边做一边卡片机拍照（啥时候能有个单反呢~）。前前后后搞了2个多月，躲物业，怕邻居投诉。如果只发成品图，那又失去了欣赏DIY的乐趣了。 常常是做在空箱前，想一晚上却定不了一根线的走线方案，最后两周每天搞到2~3点~付出的辛劳只有做过的人懂吧。DIY说白了就是 穷折腾~发帖的目的是为了交流，希望和同好们共同享受DIY的快乐，觉得还说的过去的帮忙顶哦~再次谢谢各位版主，网友的鼓励~ -----经过11号一下午的重新排版（本以为能2个小时搞定），全文完----- 谢谢观赏，如有雷同，绝不可能~ (责任编辑：admin) |
