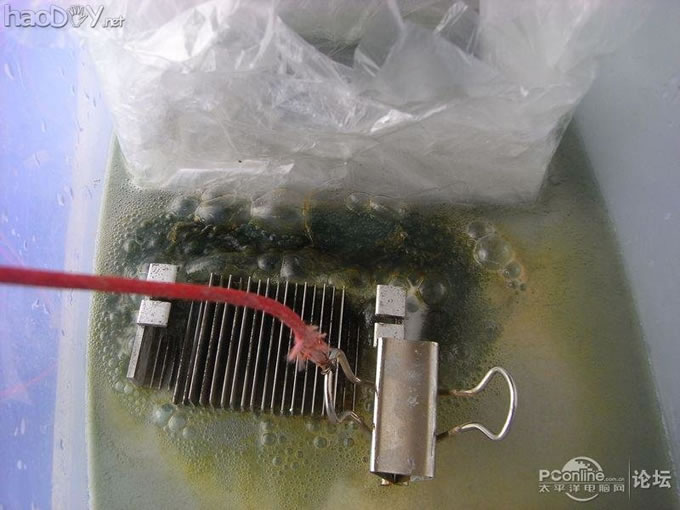

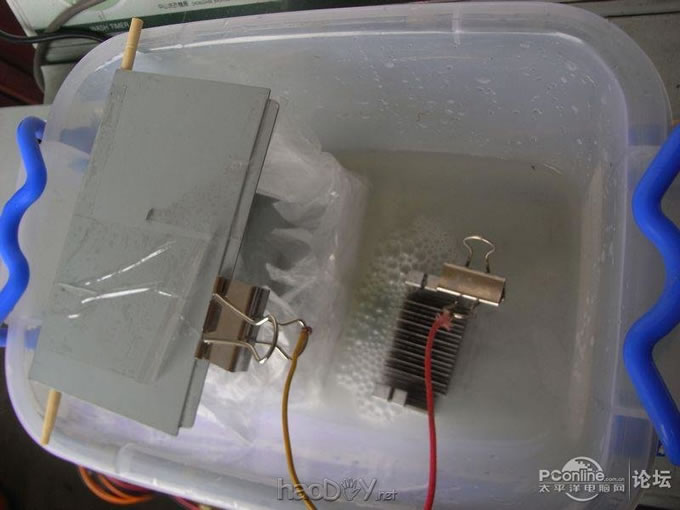

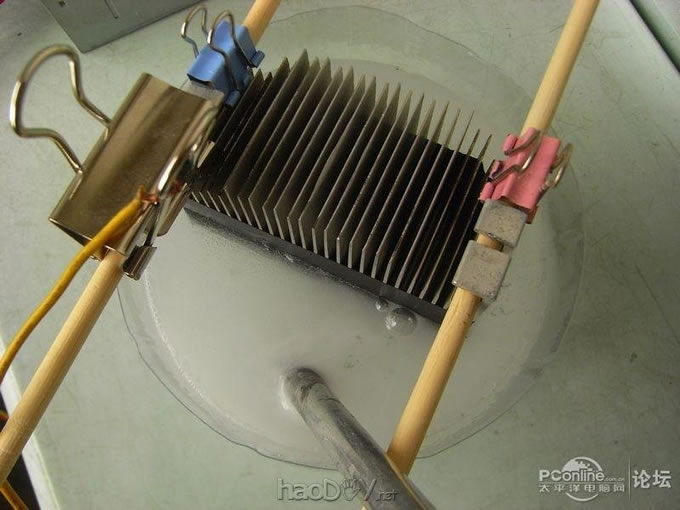

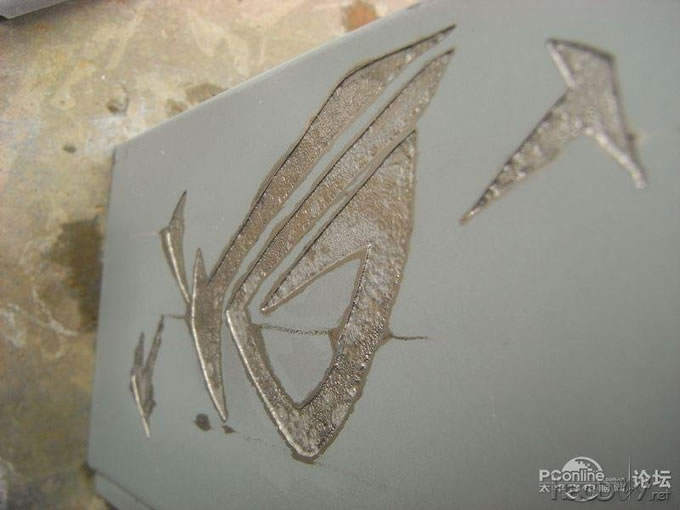

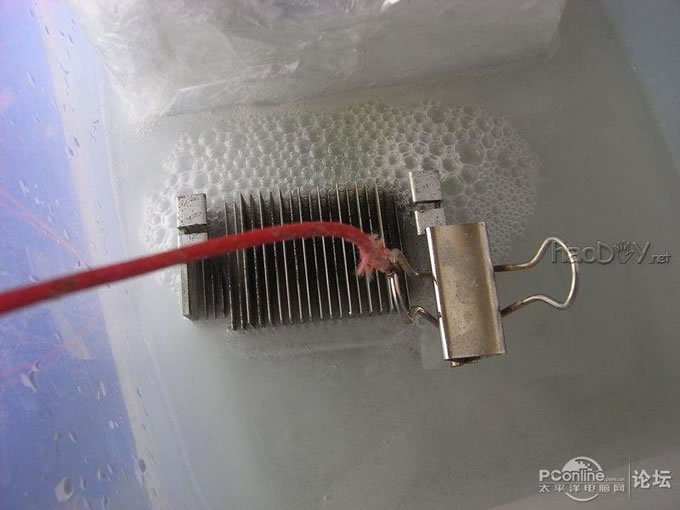

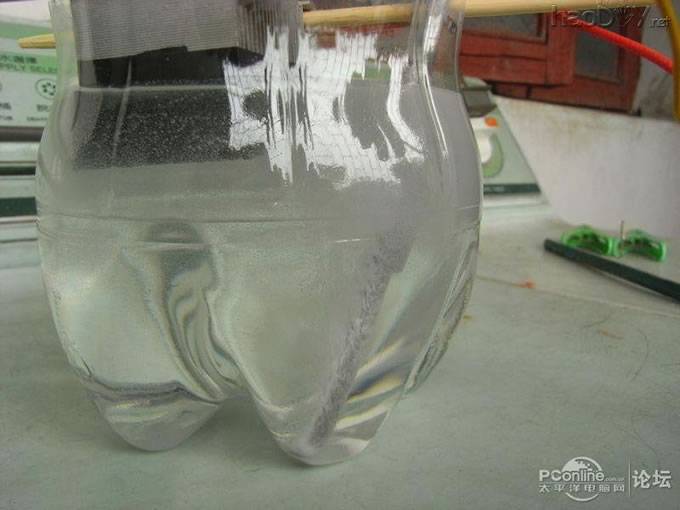

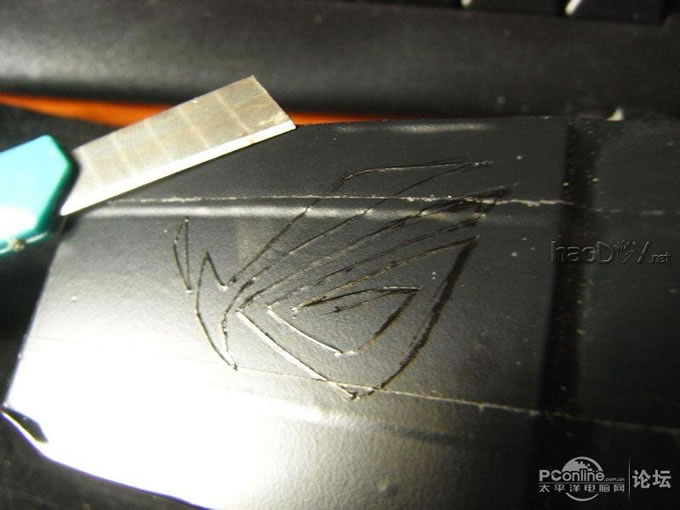

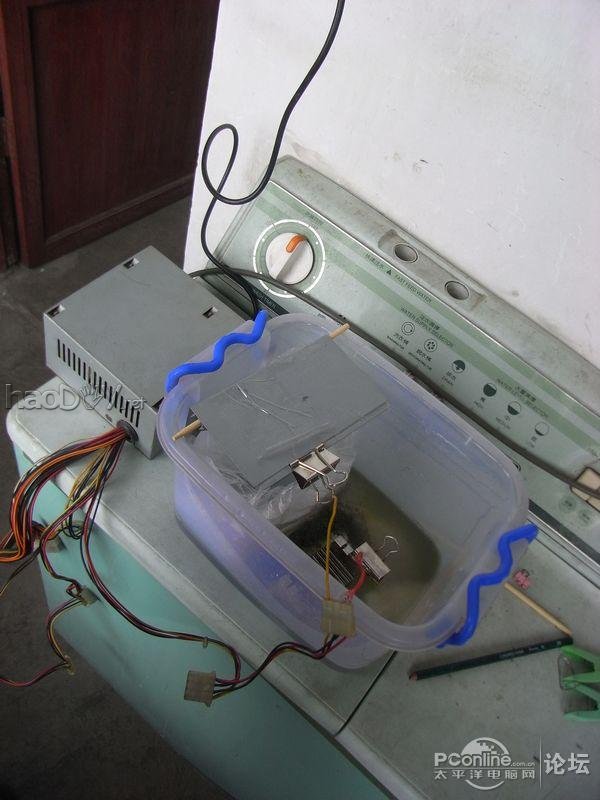

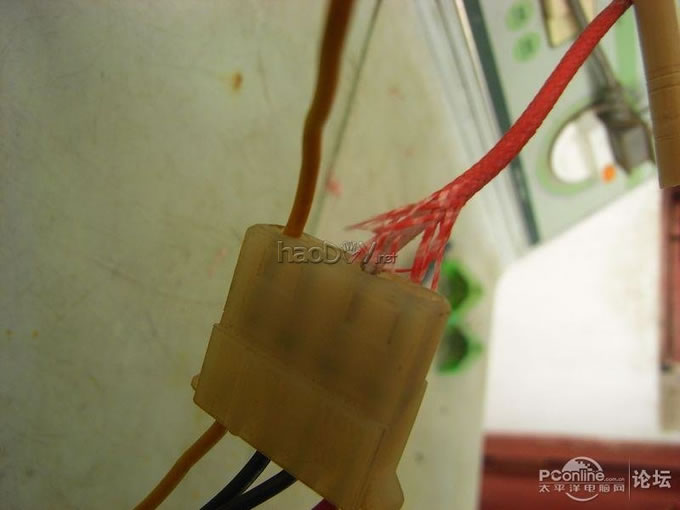

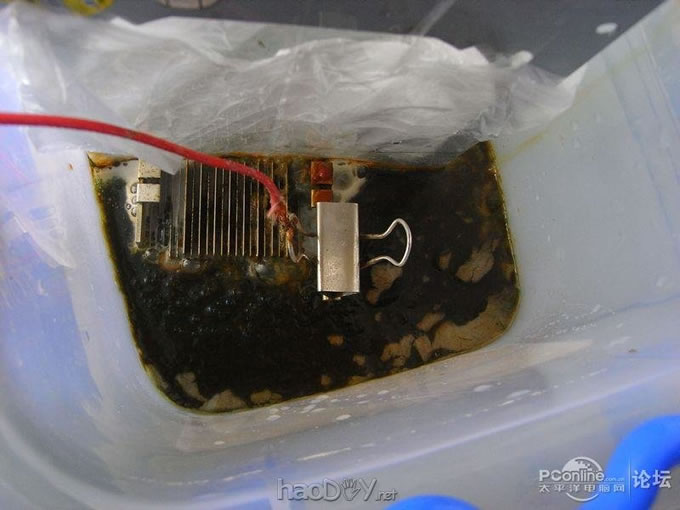

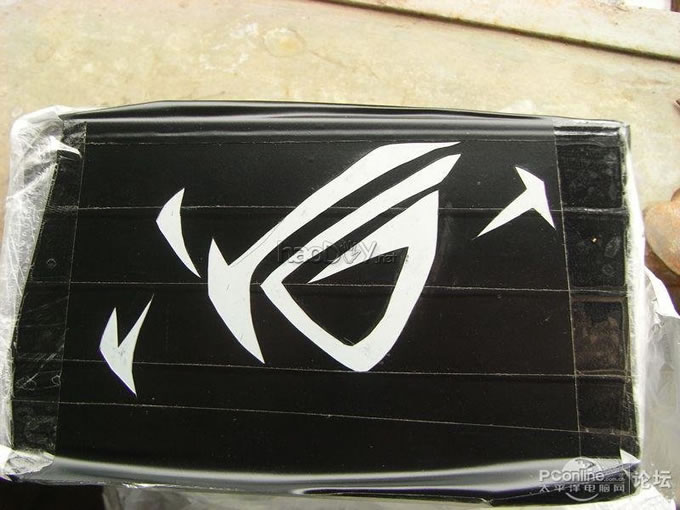

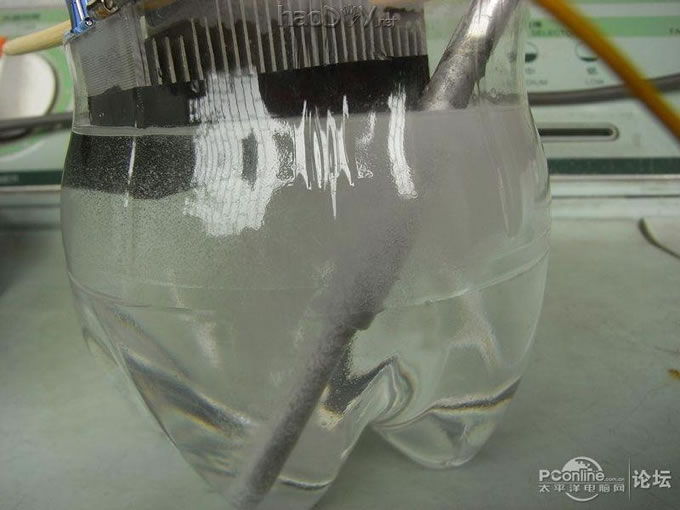

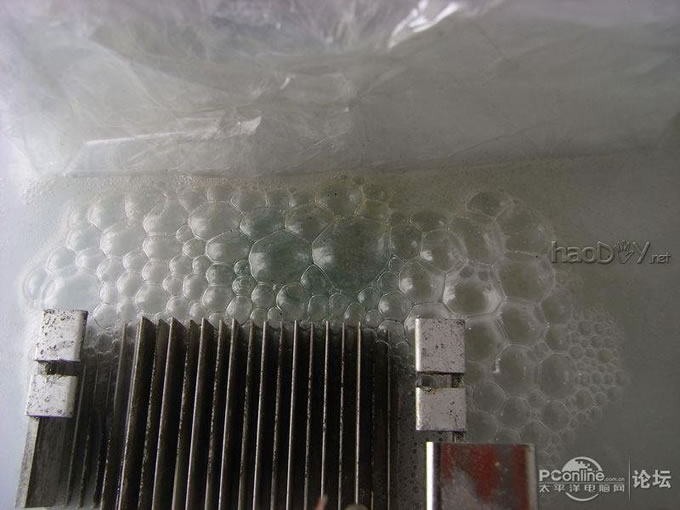

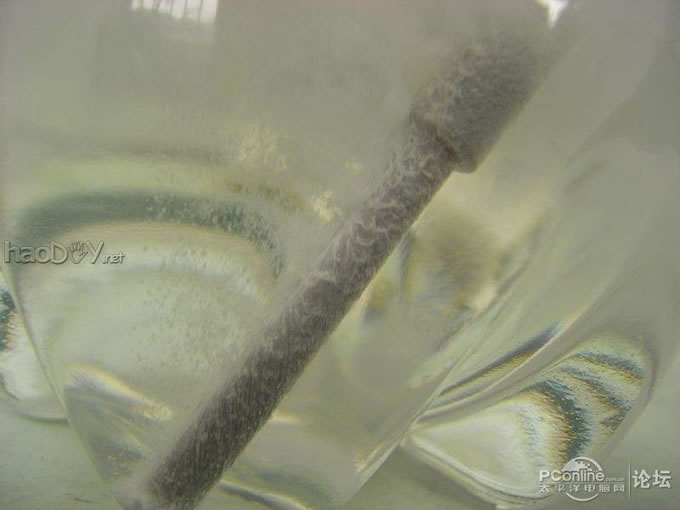

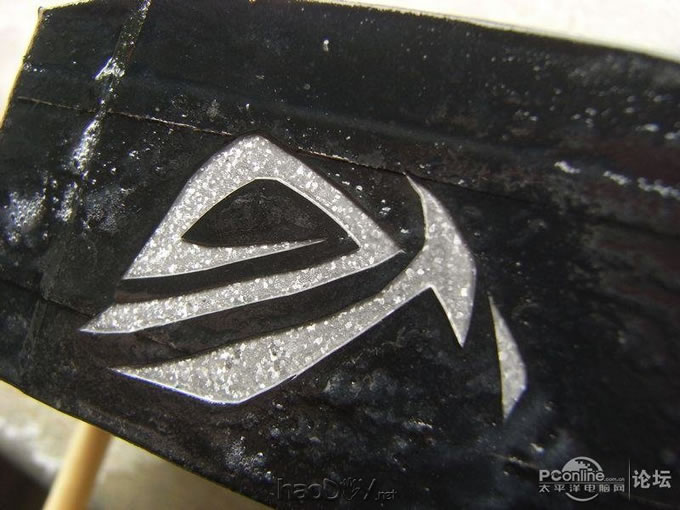

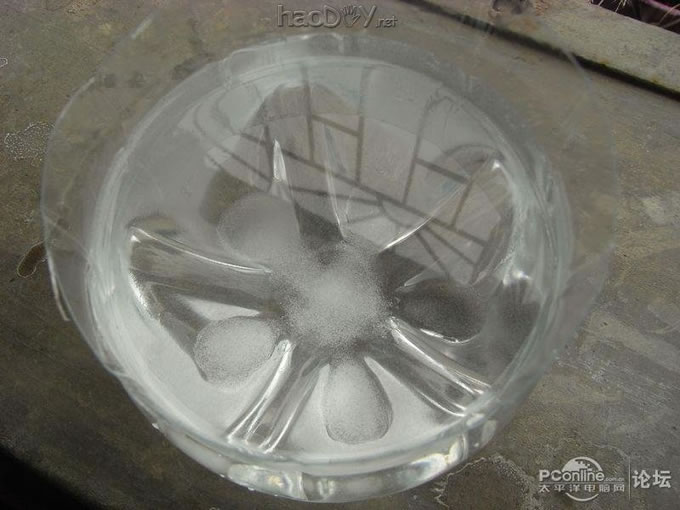

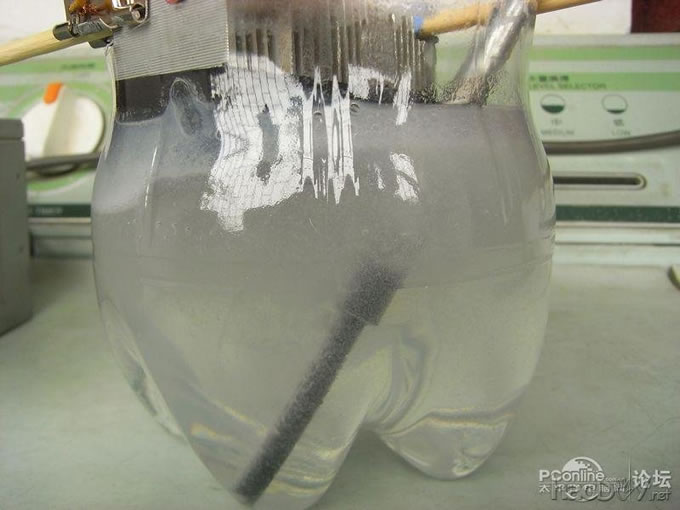

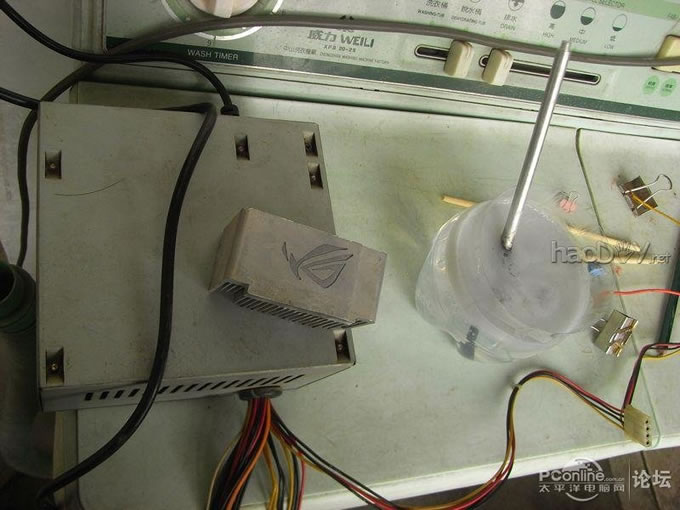

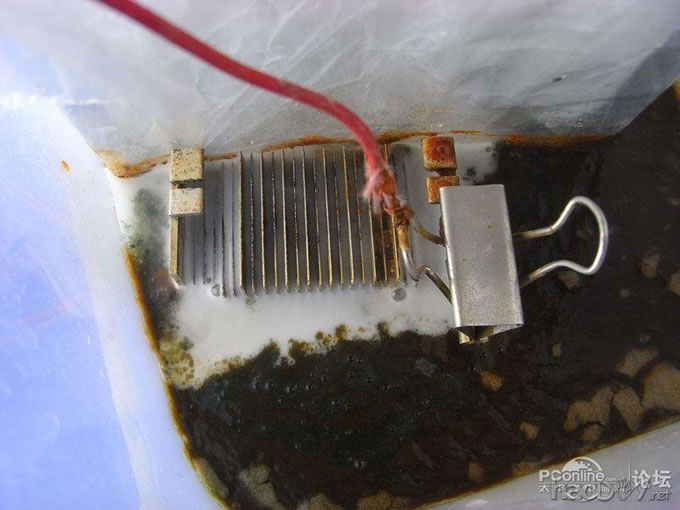

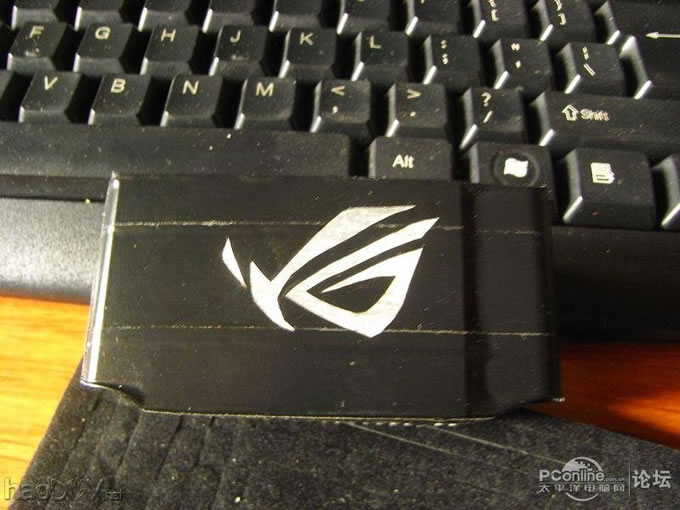

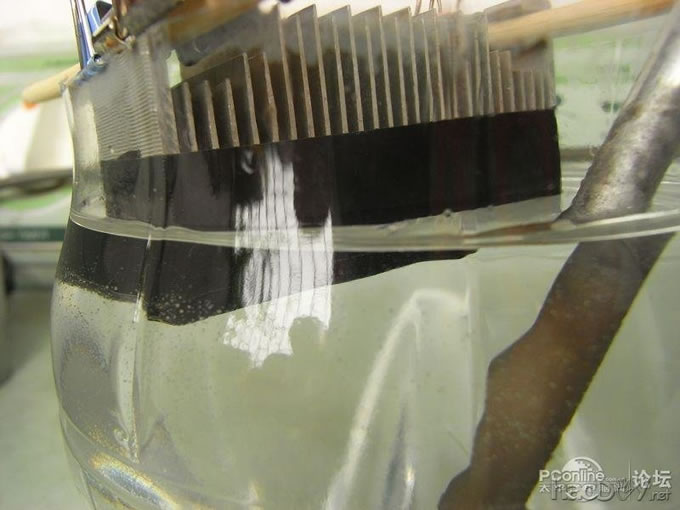

好吧，今天又有空~闲得发慌 。。又开始男人的折腾了（不要YY到那事去了) 话说上星期折腾的双电源，现在先作个报告。。运行良好暂时没有发现副作用~有问题我再回TPY老实交待问题吧（没办法，当回小白鼠） 没看过的点下这里》》》换显卡后老电源不给力啊~~闲置电源打造平民级双电源PC 废话说完，开始这次的折腾~这次就拒绝使用暴力了，来点温柔的吧~ 其实嘛，老上TPY看到很多米人的机器很YY，什么侧板开孔、侧透、自制水冷、个性LOGO~~低头看看自己的~~~~（不是JJ  ）平民级老机器，那个土得掉渣~ YY嘛，一步步来。这次先做一个个性LOGO~~~ 注意，以下内容未经专业人员训练，纯属山寨~喜欢折腾的“不要”效仿~~ （你们懂的~~~~）这次做的是电蚀刻。。。由于放下书本多年，加上当时被老师分配到放牛班~很多东西都没学好忘记了，这不，先做个小实验看下效果先。。。 准备工具： 1、电源一个（手机充电器也成，不过要先把它武功废了~这个浪费~所以这里就用ATX电源了） 2、金属夹子 3、线材（质量要过得去的） 3、美工刀 5、自来水和盐（你没看错，是盐~~~老妈不在厨房的时候快去搞点来耍） 6、。。。。。。。。。。 OK，准备好就开始了。。上图 这就是本次的实验工具，AMD散热器的铝座，之前把它锯开了。。。这次就在它身上留个终身的记号吧。。。   用电工胶包好工作区，重要。要包得好好的哦。。。  美工刀准备好~~~  找不到好图案，看见这个华硕的不错，说简单也简单，说复杂也有点。。。  先在电工胶上把图案画上去。。。画功不好啊  #p#分页标题#e#之后，美工刀出场。。按画到的线条刻出个图案~~~  把刻出的图案撕开。。。就成这样子。。。  好的，现在准备好盐水。。可以先用温水把盐兑开，盐水兑到饱和为止（什么叫饱和？？？百度之）  电源上场，准备两条线材。一条接上黄线，一条接黑线取12V电来用用  把工件放到盐水里，注意不要整个泡进去。。只泡加工区。。就是图案那面。。和盐水接触到的都会被电蚀。我这里是找两根筷子把工件架起来。。。  好了，这里看个明白。。。在两条线材端上接上金属的夹子。。。再黄色正极接上要电蚀的工件。。。负极接了个铝棒（不一定要铝棒，反正是导体就成）  好了，在电源20P那里找个东西把绿线和黑线接通，等下接上插头就可以通电方便点。。。 接好后，开始吧。。拿出手机计时~~~通电。。。这下，负极可以看到冒泡了，开始电化学反映~~ （说明下，正极是接上的金属会被电蚀，负极是电镀） 上面说到的线材要质量过得去的是因为，通电后这里和短路差不多，线材会产上高温，用差的线材有被融化的危险。以前玩的时候用5块钱一条那种4P转6P的显卡供电线材通电，结果质量太差被融了。。。这个要注意了。 现在可以先去斗地主了  下面来几张正在发生反映的图。。。好多泡泡啊    #p#分页标题#e#5分钟后，盐水变得有点绸了。。  负极铝棒还在疯狂的反映中。。。。。。  看看手机，十分钟过去了。。。OK断电。。  好了，把工件给捞上来看看效果，哟~~~不错哦，暴露在盐水里的图案被电蚀了。。  好了，这下把胶布都弄掉吧。。。效果还算满意。。。  来张特写，LOGO被电蚀进去了。。有点YY的感觉了。。。  好吧。实验出来的效果不错，现在开始折腾电脑里面的，先从电源动手吧，把电源拆下，打算在侧面电蚀个LOGO。。。拆的过程就略了。。。   先找些东西来把工件包起来，预防盐水渗进不加工的地方而被电蚀。。反正是绝缘的就可以了，我这里用的是冰箱装东西的胶袋。。。  和上面实验时的方法如法泡制。。。我这里还是用这个LOGO（YY啊 ）哎，这次画得不好，有点走形了。。。囧~~ 这次的东西比较大，所以换了个大点的容器装盐水。。。负极就用另一半AMD的散热片  有东西把工作架好，筷子出场所。。  正极夹子夹着工件。。。通电~负极又在疯狂的冒泡。。。 这里要注意了，通电作用的时候，会产生氯气或氢气，这东西是有毒的。当然啦，这个量是很少的，不会爆炸~~但最好干这事的时候要在通风的地方进行。。  一分钟后~~~看见了吧，那东西。。。。  。。。绿绿的 #p#分页标题#e#5分钟后~~~~~~~~~  看下全相吧。。。。。山寨啊  20分钟后~~~~~~ 那个水，那个水。。。好黑啊。。。 好吧，看着恶心。。断电。。。打捞上来。。。  。。。。。。。。。中间省略N个过程，把胶而撕开洗干净后。。。。 登~登~登~登~~~~~ 这里囧一下，这次是铁，效果没有铝的好，电蚀出来的面比较粗糙。。而且边上还有些漏，蚀过边了。。。应该是在水里的时间比较长，胶布在水里不粘了有点漏边。。。 来个侧面~~~~~~~~  回头再看下那盐水。。。再让你们恶心一下  ~~~~~~~~~~~ 又省略N个过程，把电源盖拿沙纸打磨了一下。。。这下可以见得下人了。。。小露下面。。。 再上几张~~~~~~~~~  觉得小的那个画得好点，大的画得有点形变了。。。而且铝的蚀出来效果也好很多。。。  来张小的特写。。。。   上两张铝的。。。效果好很多。。   #p#分页标题#e#上面的图对比，铝的蚀出来的效果比那破铁好很多。。。而且蚀出来的也比较对得起观众。。。 时间还有滴，把自已手锁匙扣里的铝弹头也刻了两个东西。。。 暴露了自己的姓。。。 这个只是电蚀五分钟的效果，已经蚀得很深了。。。面也比较光滑。。  装上去发现大大的杯具了 原来当时没看清楚，搞反了。。。 算了，反了就反了吧。。。当是经验的积累吧。。。 话说几十块的山寨机箱也是可以走背线滴  最近做的，失败的作品，三个超频三合体。。。只要有两个是AM2/3扣具的即可合体  最后上一张YY图。。。。  #p#分页标题#e#好了，折腾得可以了。。下面是结语~ 上面大家都看得出，被电蚀的材质不同，出来的效果也不同。。还有是电蚀的时间，这个关系到电流、盐水浓度、正负极距离、材质。。。一般如果你想只蚀出一点点而且作用面不大的话一般十分钟左右就OK了，其间可以断电把电蚀物捞出来看下效果，不行再放进去继续。。 这个方法还可以做什么？好吧， 1、开侧板~不是有很多喜欢YY的朋友喜欢开侧透的吗，开侧板过去我看到的贴都是有米型的拿去机械加力、暴力型的电钻打孔开锯、最近还有菜刀型的硬开 。。。这次用的电蚀型其实也可以开侧板，不过你要准备足够大的盆子和足够多的盐~一般侧板表面都有漆，其实只要用刀把要开的边画好，用刀括开漆露出里层金属导电就好办多了，当然保险起见还是要用胶布把不作用的地方包好以防万一。。要长时间电蚀的时候一定要粘性强的胶布，因为一般胶布长时间和水接触加之电蚀时的热会把胶布粘性化了还有粘的面一定要洗净粘贴就强点~~ 这个本人以前亲身试过而且还成功，只是当时没有相机没有记录下过程。。准备功夫做好通电然后就出去玩了，二小时回来就蚀穿了（具体时间不明，当然侧板不是很厚那种~~）然后再手动锉刀磨边就成了，比以上提到的几个开侧板类型轻松多了。。2、不是有很多盆友都DIY水冷吗，让它再YY一点吧，而且基本上都是铜和铝吧，这两种材质出来的效果比较好。。现在就打上自己喜欢的LOGO吧 3、周边有金属都东西都可以DIY上自己喜欢的LOGO。。。只要你喜欢折腾  比如你要DIY的是小件平面的，可以用涂抹法来蚀刻，正极接工件，负板接金属棒再缠点绵花粘点盐水去工作区慢慢涂抹就行了，这个要耐心啊。。。  这里再说下要注意的： 正极电蚀，负极电镀、作用过程会产生氯和氢，当然是极少量，最好在通风环境进行、装盐水的容器要是绝缘的（玻璃或塑料）、电流大小盐水饱和度正负极距离和材质都影响电蚀的时间和最终效果 上面所表达的仅代表本人所知，如有化学帝经过看到本人所述和事实不符的话勿喷哦~~~ 最后嘛，其实只要知道原理，都可以按自己实际的情况变化举一反三来进行。。 各位好像都跃跃欲试的样子，这里重申一下。。如开侧板类面积比较大，要蚀穿这类要长时间电蚀的，精度是很难把握的，毕竟本方法比较山寨，胜在取材容易。缺点就是精度不高，各位真要效仿前要想清楚，或先做实验积累点经验再行事。。。一般只想电蚀个图案这类不用蚀太深短时间作用的话都是很好掌握的。。。 #p#分页标题#e#最后的最后。。。再次高喊DIY精神就是~~~。。。。 (责任编辑：admin) |
