10月28号增加：

打好所有孔的后板：
点击查看原图

后板装好后的样子：

为了开温度计的孔，拆光光：
点击查看原图

还没开温度计的孔：

开好温度计的孔：

前面板整体不错：

#p#分页标题#e#

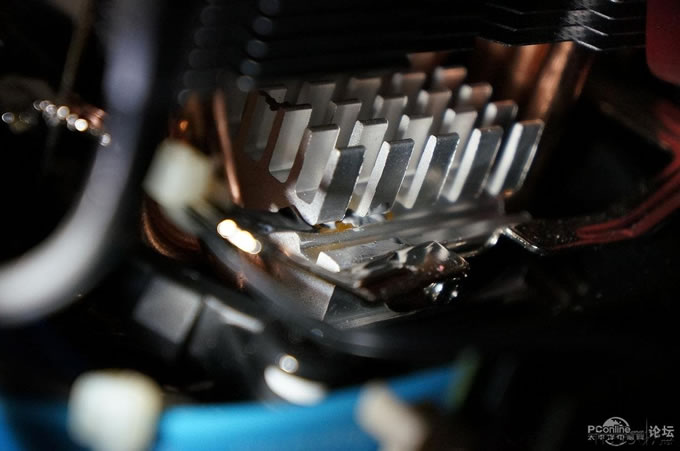

温度探头（后来加了东西顶住，探头能贴住散热片，探头上加了硅脂）：
点击查看原图

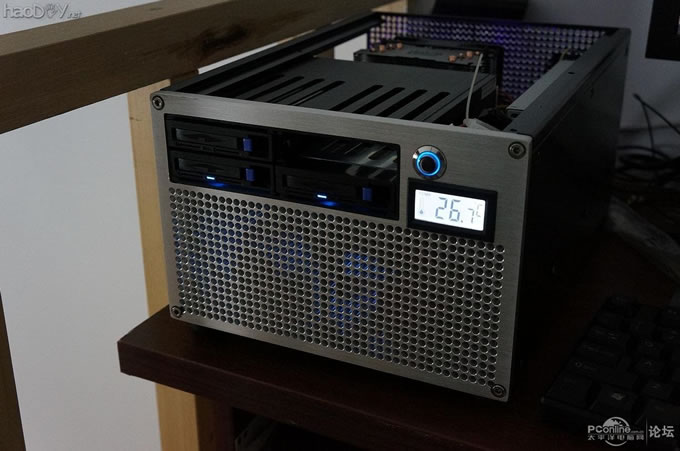

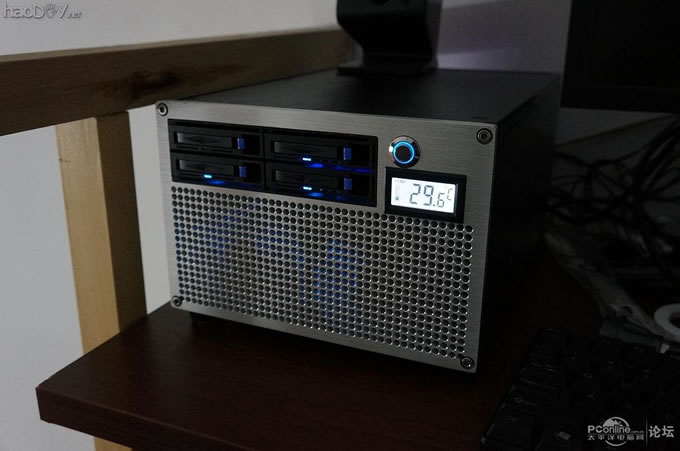

开机试下，效果不错：
点击查看原图

近看：

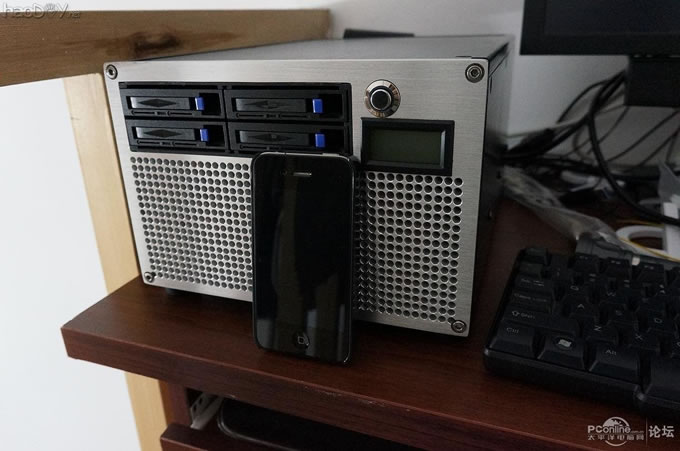

有人想知道尺寸，和iphone4比比高低（应该能看出来很小了吧）：
点击查看原图

装好所有零件：

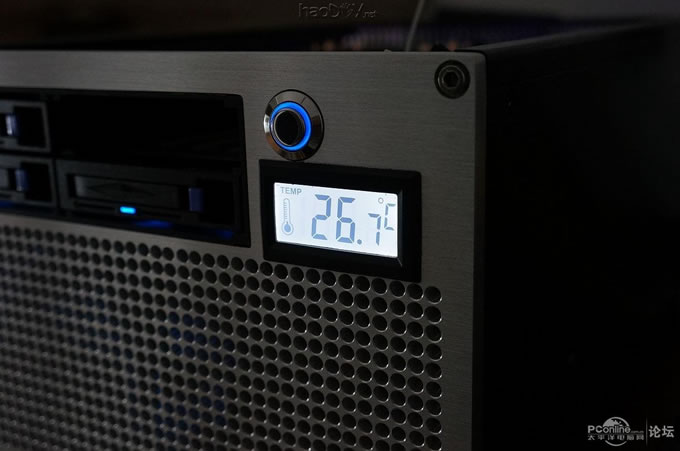

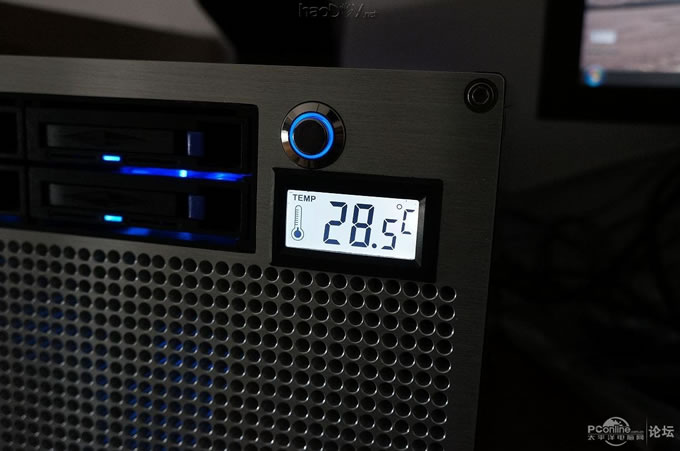

来个温度计的特写：

#p#分页标题#e#

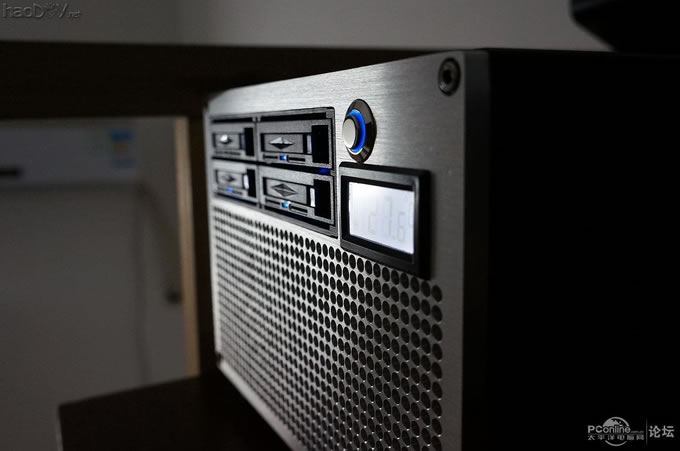

另一个角度：
点击查看原图

----------------------------------------------------分割线--------------------------------------------------------------------------------------------

从构思到成品，用了大概一个月的时间，主要是中途出差了几趟，没什么时间，出差期间主要就是在想如何做，做成什么样的，还有在淘宝上不停的查找什么机箱合适DIY；

（说到为什么要DIY小机箱，其实是有人送了我颗2500K，所以才有这个想法的，谢谢送我CPU人

）

看了很多DIY小机箱的帖子，发现还没有像我这样做的，虽然也有人用了类似的箱子做，但是没有像我做得那么精致（至少还没有人像我这样打孔的，呵呵~

）

DIY过程还是有点辛苦的，至少手是没少疼（现在还有点疼...）

一共DIY了两个，为什么会是两个呢？第一个是做得不错了，但是发现还是有点噪音，估计是风扇太小了，即使用调速器调到最低速，也还是有点噪音，所有才有了第二个出来；

先上第一个箱子的成品图吧：

前面板，还没有装电源开关：
点击查看原图

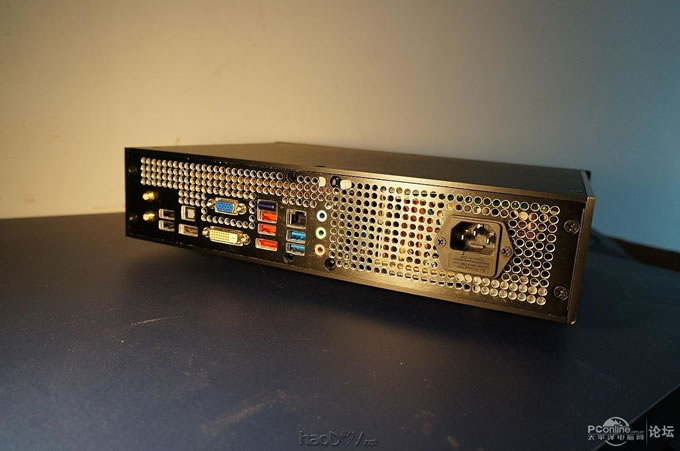

#p#分页标题#e#后面板，是不是很酷

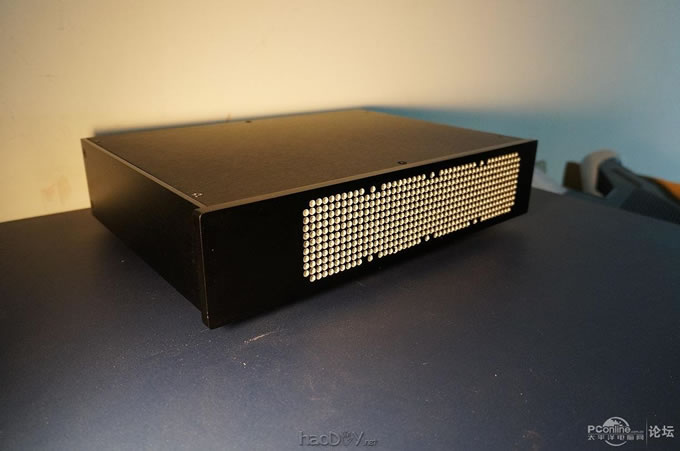

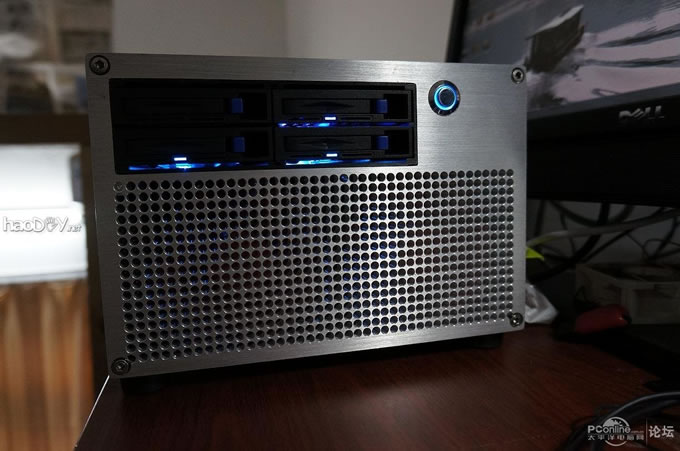

第二个箱子的前面板，一样很酷

：

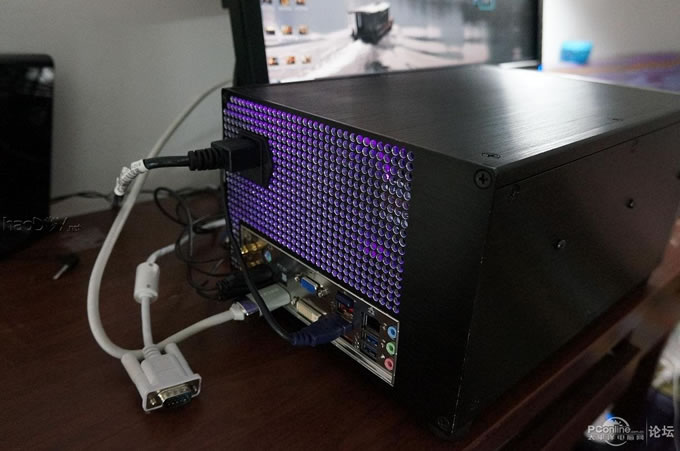

第二个箱子的后面板(后面板右侧有一小块地方没打孔，原来计划是上个独立显卡的，现在看来内部空间好像不够了，大显卡是没办法上了，有空再全打满散热孔)：
点击查看原图

第一个箱子的内部细节：

我这个箱子内部是61mm的高度，台达的小电源带壳是60mm，应该刚好能放下的，但是机箱两侧的链接件有一点突起（就是上螺丝的那条边），60mm的电源刚好放不下，只能把电源的壳去掉了...，CPU的散热器其实是显卡的散热器，改造了一下，刚好装得进去，高度也正好，这个散热器压2500K打游戏的话有70~80度（所以才有第二个箱子出来...）
点击查看原图

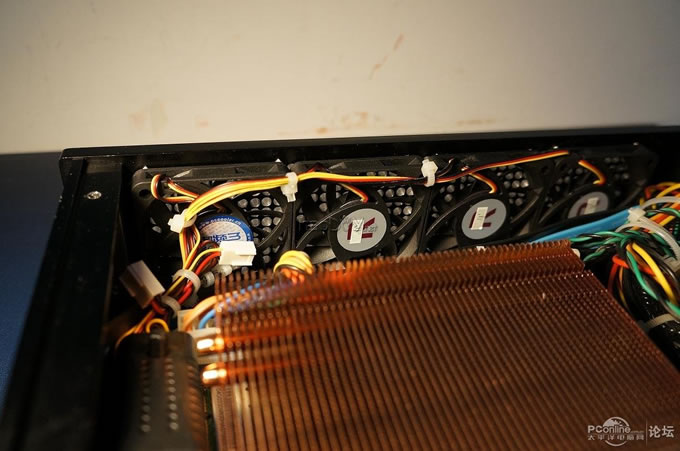

4个6cm的风扇，连着一个调速器：
点击查看原图

#p#分页标题#e#

散热器不剪掉一点的话会压到内存...(其实一开始如果是要技嘉的H67就不会有这个问题了，因为我有两条矮条，但是技嘉那块订不到货，只能买块华硕的了，华硕这块内存是用笔记本的，内存高了很多)
点击查看原图

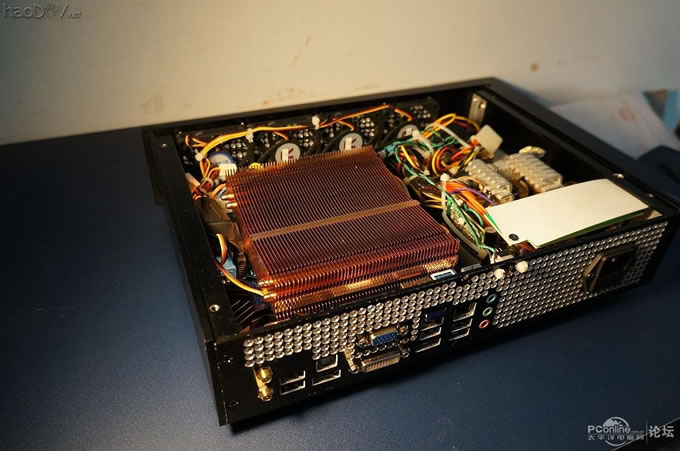

俯视图：

临时的电源开关：

纯手工挫的IO口，手那个痛啊...
点击查看原图

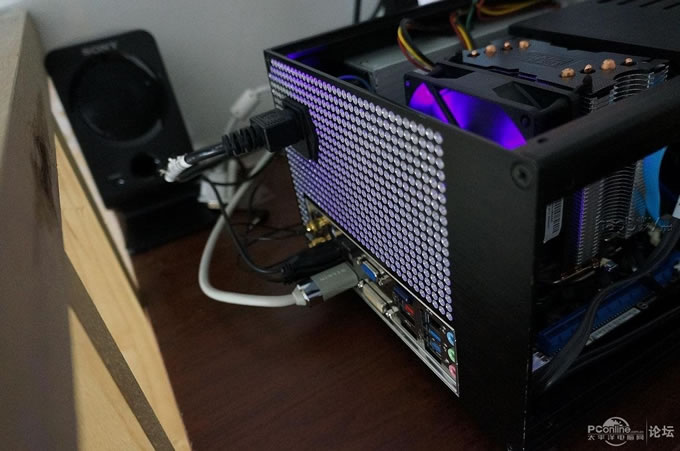

第二个箱子的后板（这次不像第一个箱子一个个IO口挫了，直接上IO挡板，以后还能换主板...，剩下那点没打孔的地方，等空了再打）
点击查看原图

前板后面的两个9CM风扇，加了调速器后就没声音了（BIOS里面看到转速才800+）
点击查看原图

#p#分页标题#e#

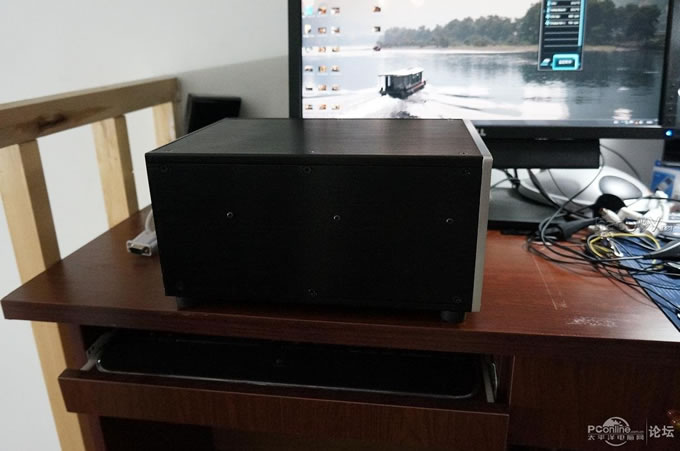

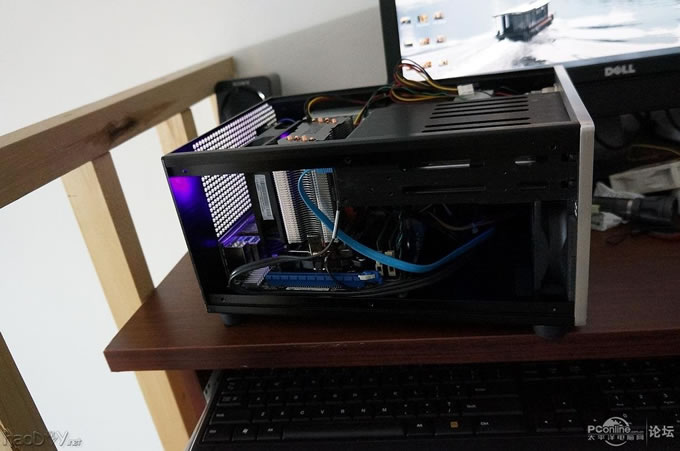

侧面：
点击查看原图

这个CPU风扇（单指风扇，散热器是超频三的）是联想的品牌机上的，带4个紫光LED，比较少见，可以用来验纸币的

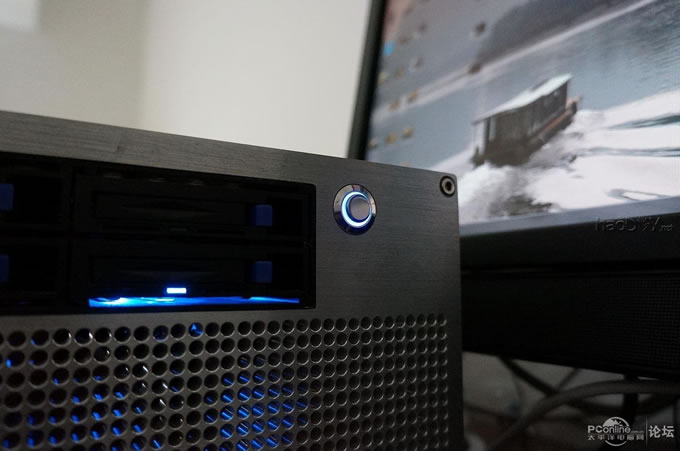

电源灯，很漂亮，有圈蓝色的光，面板有点脏，这个是开好孔就装上去看效果了，还没擦干净呢：
点击查看原图

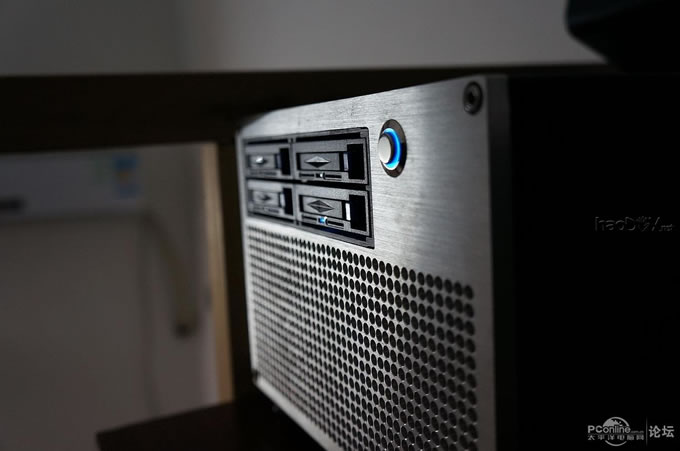

另一个角度：

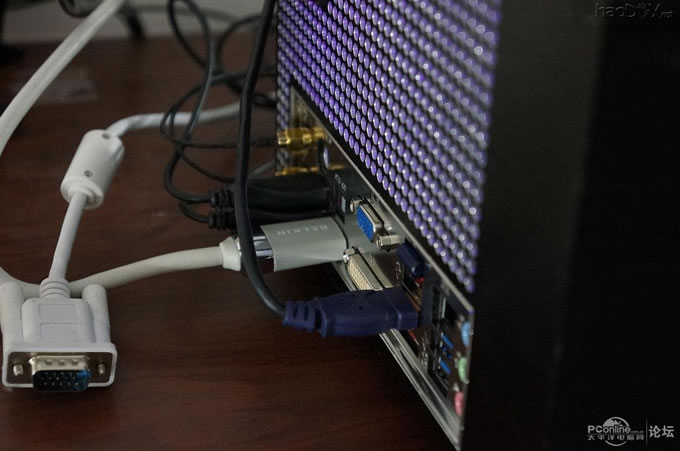

IO：

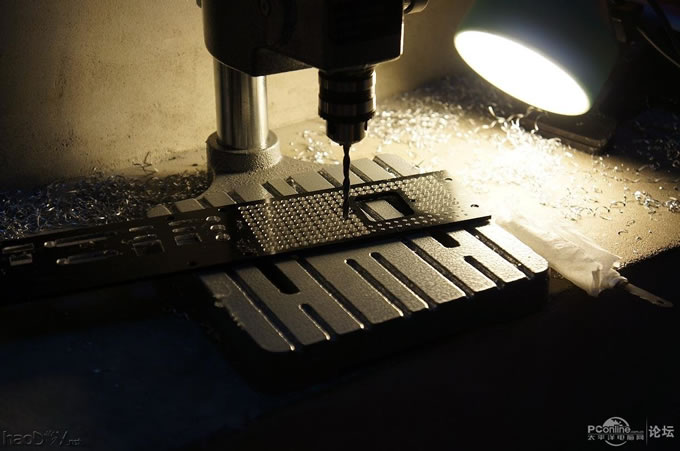

我的工具其实没什么，就一个小台钻，几把锉刀，看看DIY过程吧：

#p#分页标题#e# 点击查看原图

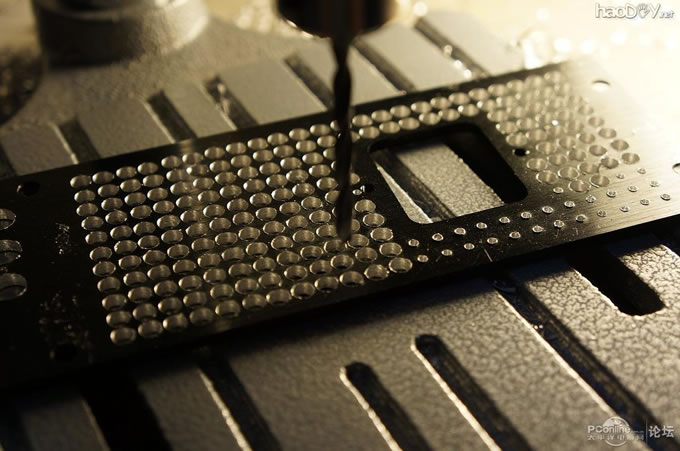

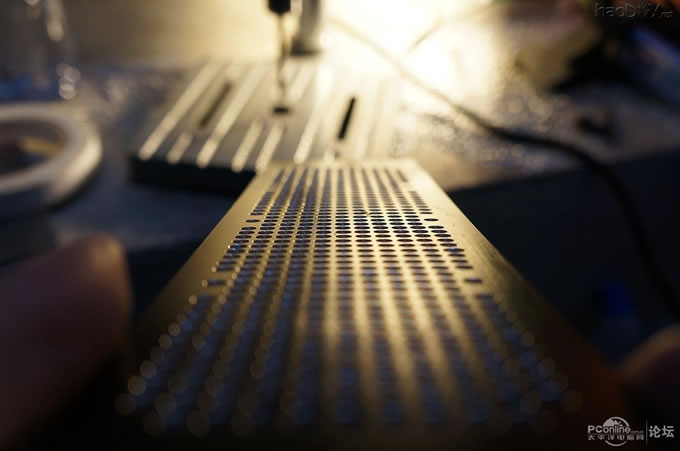

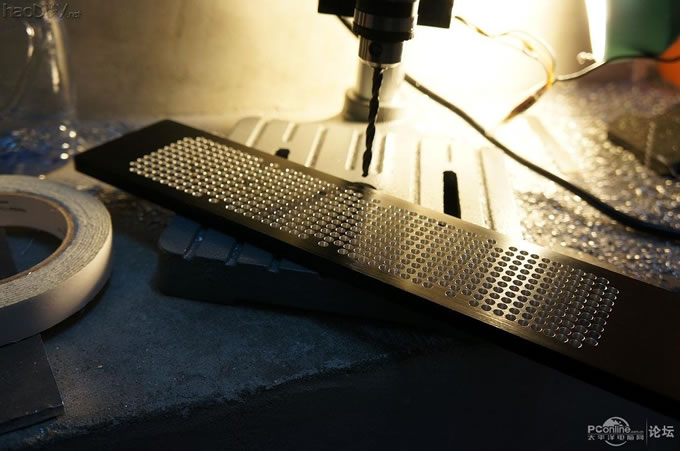

知道怎么打那么精准吗？（其实也不是很精准），先用打印机打些方格出来，贴到铝板上，然后用小钻头打好定位的小孔，再用大钻头打穿，最后处理孔边：
点击查看原图

打完空的样子：

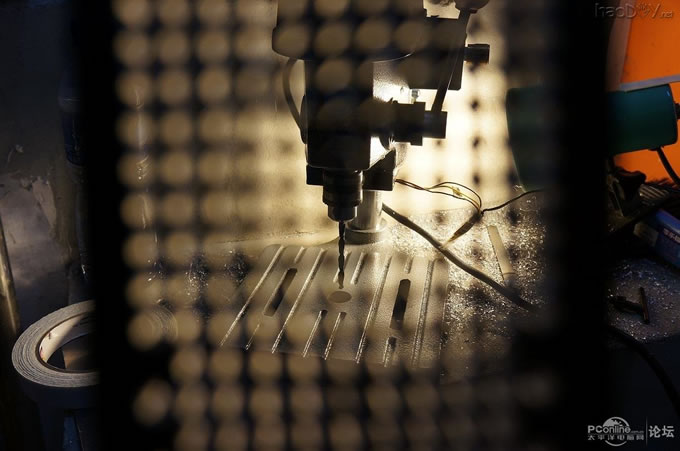

能透过去看到后面了，哈哈

还是非常精准的：

后续计划：
#p#分页标题#e#
1.薄箱子的电源开关孔还没开，有空了再开

2.厚箱子用的是1U的小电源，玩游戏温度上来后小风扇转速有点快，有点噪音，准备改造一下；

3.厚箱子的前面板还有点空间，正考虑是上个电子温度计还是USB口

4.厚箱子的后板还有些孔要开

很久没来太平洋发帖了，就写到这里吧，版主要是觉得不错就给个精吧

再补几张第二个箱子的图：

点击查看原图

#p#分页标题#e#

点击查看原图

后板没开孔的地方开好孔了：
