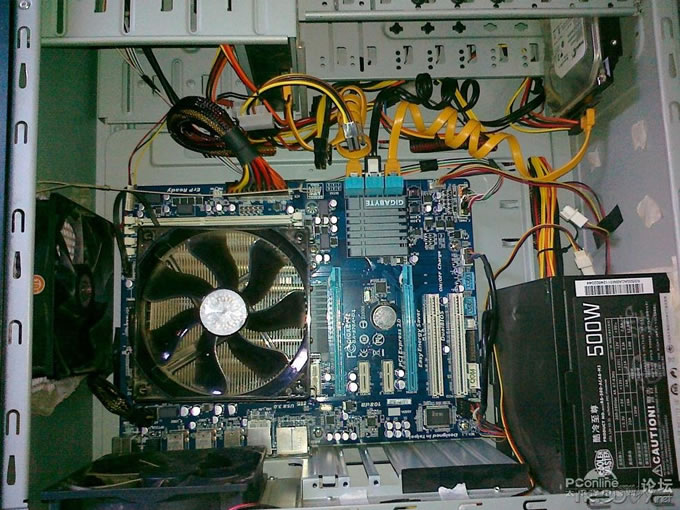

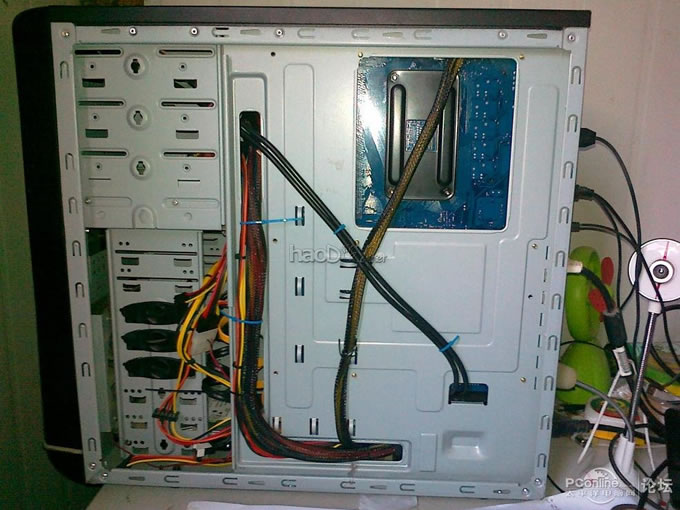

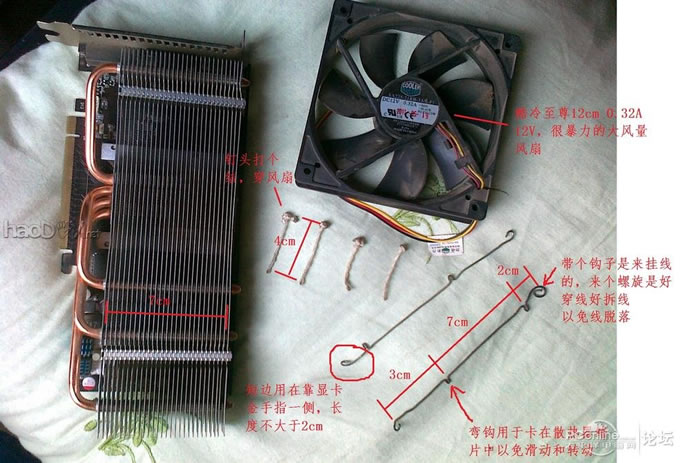

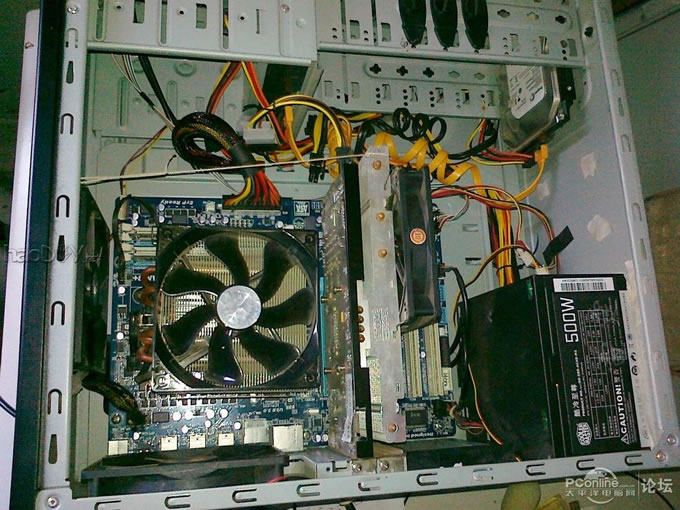

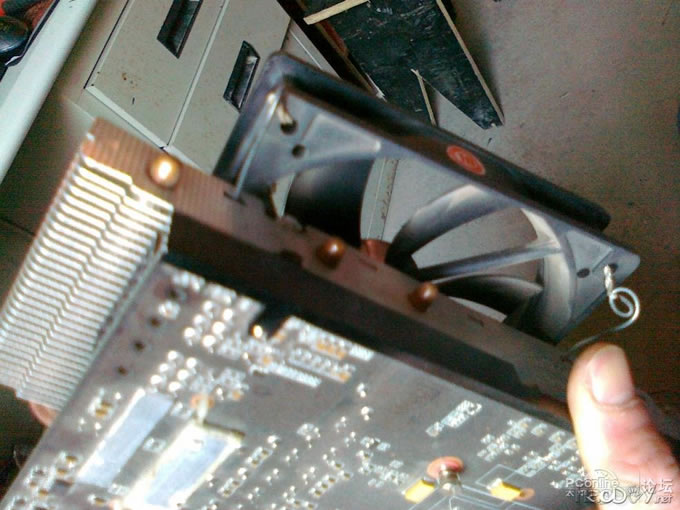

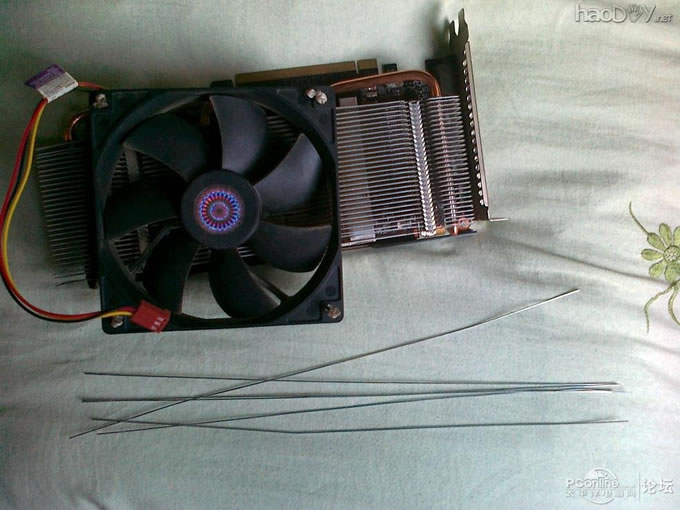

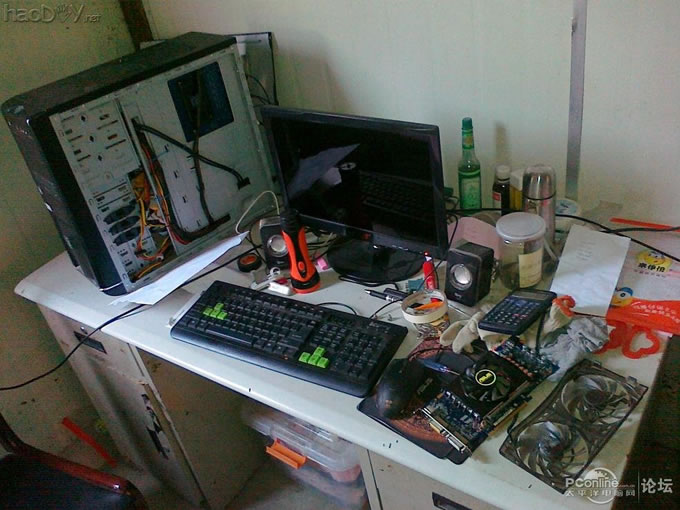

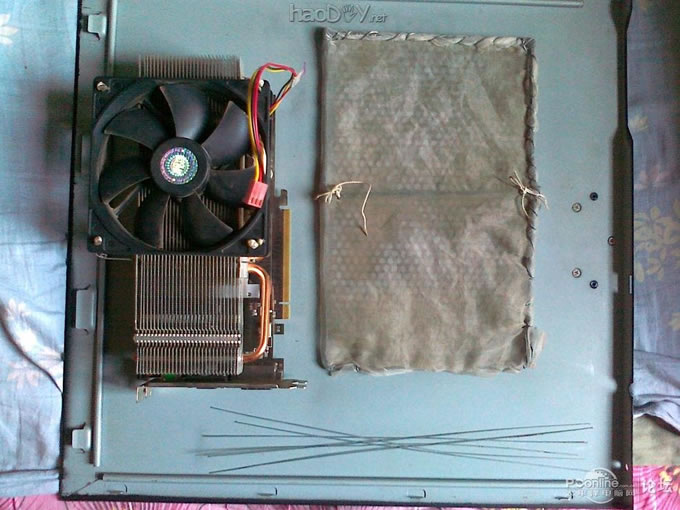

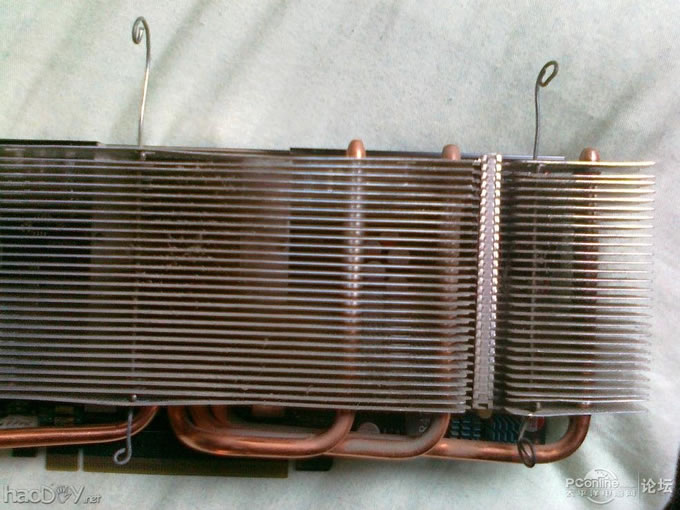

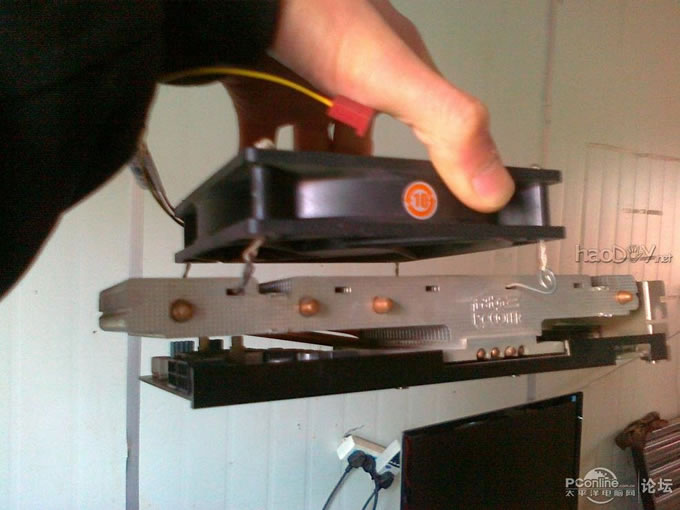

以下图片会引起各位看官不适,心里素质不好的请不要往下拉。 看太平洋坛子2年了,注册后一直潜水,快过年了,作为一名资深的屌丝,在年底不发帖实在太可惜看了这么多大神的神作,也来现现咱的DIY,有的大神玩新配置新玩意,因为兜兜的票票多;屌丝级别玩不起高端也玩不起新物,只能在新品出来的时候看看大神玩,也只能用用快退市的玩意,清仓的玩意,诸如我 以下献丑了,不喜勿拍,切入正题。 用的是2年前买的屌丝专用诺基亚C5-00拍的照片,效果不好看官们见谅。图不要太多,以免视觉疲劳,讨厌N多图拉不到底的图的帖子 某日手贱,开机箱伸手去捣鼓,飞速旋转的显卡风扇把本人的撸管工具打伤,伤痛流血这咱不怕不心疼,心疼的是显卡风扇一片叶裂了废了,顿时悲剧。。。。不怕,这难不倒咱,有双手咱就拥有一切!! 上工具和拆下的显卡风扇: ![]() 老虎钳、螺丝刀(十字一字)。 拆掉的断了叶片的显卡风扇,用的工地上的植筋结构胶粘的,还没细细摸平干的太快10分钟就和石头一样硬,扇叶和支座连一起了就这么悲剧的,(结构胶就是那种把钢筋植入混凝土的胶,多结实不用我解释了)。屌丝只能扣掉键盘上那万恶的POWER和SLEEP键冒。 ![]() 工地用的绑扎钢筋扎丝若干,弹线用的尼龙线,一切都取自工地,一枚风扇12cm 0.32A 12V大风量哦,咱对酷冷至尊特别钟爱,以下有图能看到 #p#分页标题#e# 准备开始做了,钢丝钳弯,一字起子翘,成型了,如下图 ![]() 根据显卡量身定做出来的,尼龙线其实是不需要打旋的,打旋了不好穿线,中间的那两个弯钩要根据显卡散热鳍片中的眼的大小来弯,大了是穿不过鳍片中间的眼的。靠金手指一侧最好是少于2cm,以免风扇碰到主板电子元件,更需避免扎丝碰到主板,碰到就是大悲剧,根据你的显卡量身定做。 ![]() 散热鳍片中间有孔,穿进去,穿进去是不太好穿的,因为中间的弯钩是要穿过所有的鳍片的,再一转,中间的那两个弯钩卡在两个鳍片中间夹住,夹的很紧哦(YY..........),转不动也滑不了更出不来了,基本完成了。当然,我穿在三根热管集聚的地方。 ![]() 好了,穿线挂风扇挂起来了,先穿风扇眼,再挂到扎丝上。 ![]() 平躺着拍个照。 ![]() 最终效果图,悬空的哦,风扇是不靠近显卡及主板等任何一个部位的,大风量的风扇转速高达2000转,非常暴力且震动大,悬空能减少震动传递给显卡。 ![]() 本屌丝的机箱和小走背线,无奈24pin线太长了。酷爱着酷冷至尊,机箱、CPU散热器、电源、风扇都是。。。刚买不到一个月的技嘉970A-D3换下了技嘉880GM-D2H,新出来的时候970太贵,观望一年啊还买的是万人摸的展示品,可悲。 ![]() 显卡装起来 ![]() 小走背线,不喜勿喷,有好的建议欢迎指点。 ![]() 机箱侧板自己做的防尘网,网取自于工地地下室降水用的过滤网,很密很细。铁丝、扎丝、尼龙线,一个比花钱要好的防尘网诞生了。 #p#分页标题#e# ![]() ![]() 附上咱的工作台,太乱了,住的是活动板房。看到没有,模板钉的桌子、小板凳都是咱自己钉的来自工地材料。花露水、绝缘胶布、纸胶布等等全是取自工地。 桌上还有张华硕9600GT显卡,某宝二手淘的130大洋。 我的奇葩机器配置: ![]() 开核前后的840T,不知为何被识别为940T ![]() 2011年年底在某宝淘的某品牌GTX460,384单元的卡,堪比大一二线 附本人女儿照片: ![]() ![]() 完结,明天29号就要回家了,在此祝坛子里的大神和撸主及屌丝新年快乐!都有新硬件用,DIY更上一层楼 (责任编辑:admin) |
