USB接口通常只有4根线,两根电源线和两根数据信号线,故信号是串行传输的。USB接口也称为串行口,usb2.0的速度可以达到480Mbps。可以满足各种工业和民用需要。

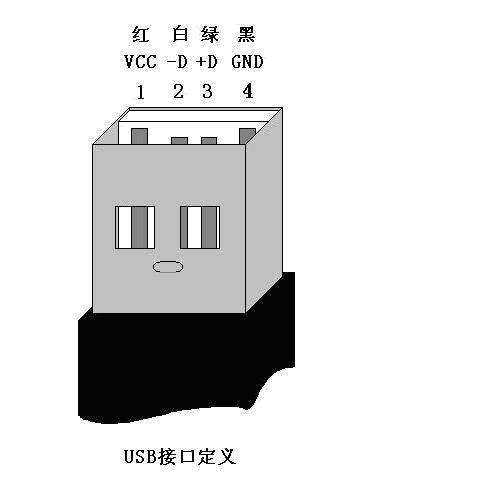

USB接口的输出电压和电流是:+5V 500mA 实际上有误差,最大不能超过+/-0.2V 也就是4.8-5.2V 。usb接口的4根线一般是下面这样分配的,需要注意的是千万不要把正负极弄反了,否则会烧坏USB设备或者电脑的南桥芯片。USB接口定义如下: ![]() ![]() --------------------------------------------------------

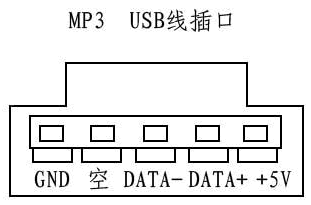

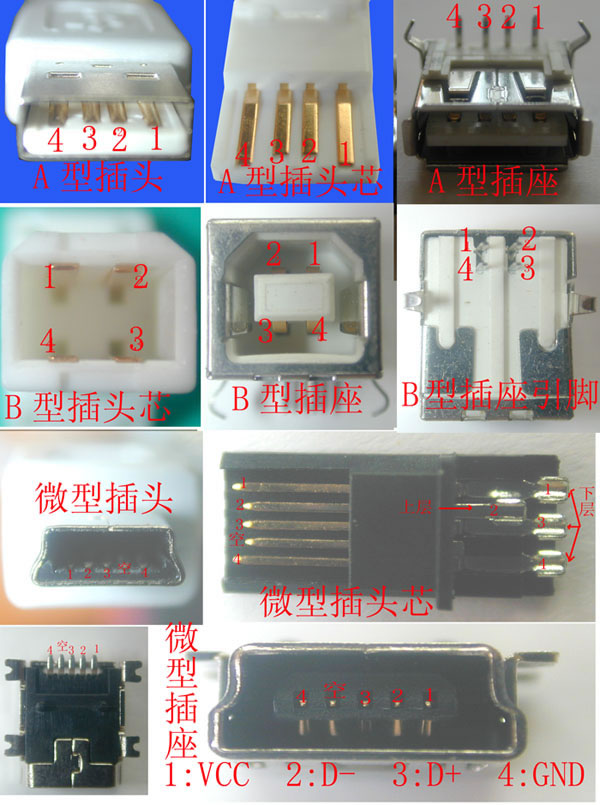

USB接口定义 颜色 --------------------------------------------------------- 关于MINIUSB 一般MINIUSB是5芯的:
1——VCC
2——D- 3——D+ 4——ID 5——GND ![]()
|
