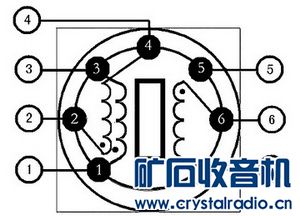

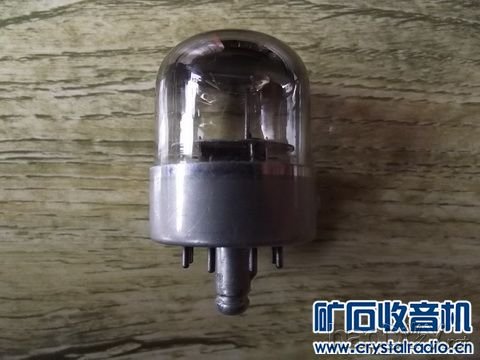

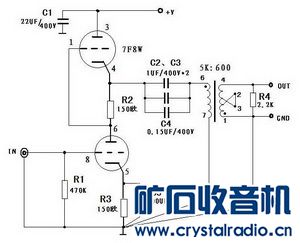

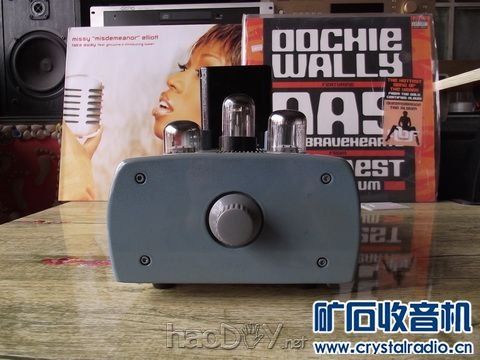

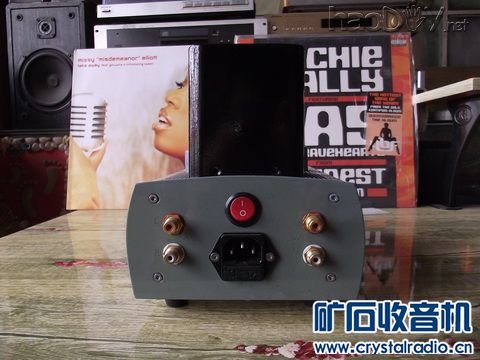

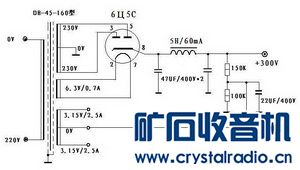

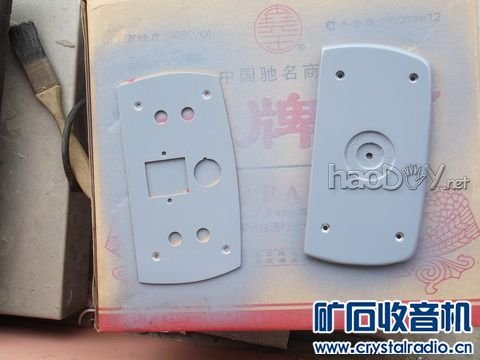

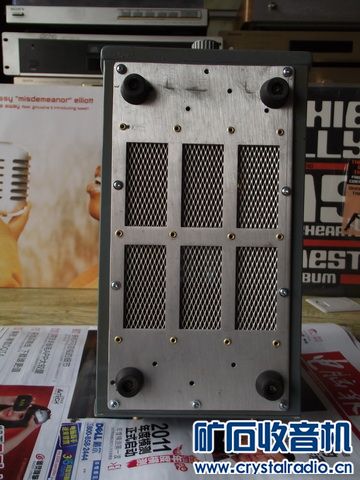

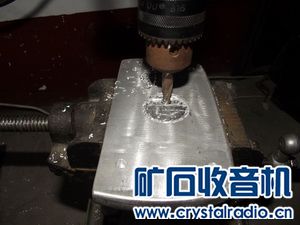

偶然之间拜读了顾天顺老师在《无线电与电视》杂志发表的“用7F8W和合金变压器制作牛输出胆前级”的文章，正好本人在矿石收音机论坛收购了一对7F8W胆管，因此便萌生了也想自己制作一部牛输出胆前级的想法，至此也就诞生了这篇文章。 一、主要元件介绍： 1.双三极电子管7F8W 本胆前级使用的电子管7F8W，外观及引脚如图所示，采用的是锁扣式小八脚封装形式，外形就和直热功率管4P1S一样，但比4P1S要矮许多，看上去显得非常可爱。笔者也以非常低的价格收购了两只，只可惜是高矮不一样，这也是没办法了，等有时间再给它配成对吧。根据7F8W的资料介绍，它主要适用于高频段的通信和电视接收，工作频率高达400MHz，是旁热式双三极电子管。  7F8W几何尺寸  7F8W功能引脚  7F8W阳极特性曲线 2.坡莫合金变压器 本前级的另一主角就是坡莫合金变压器如图2所示，是笔者在无意之间从朋友那里淘得的，据说是从古董调音台上拆下来的，交流阻抗比150+150：5K（600：5K），1-3（2-4）端输入1V时，6-7端输出5.7V，1-4端（2+3）输入1V时，6-7端输出2.85V。坡莫合金最大的特点就是具有很高的弱磁场导磁率，它的饱和磁感应强度在0.6---1.0T之间，使用坡莫合金铁心绕制输出变压器最大的好处就是能以较少的线圈匝数就可以获得较大的电感量。另一方面，较少的线圈匝数也容易使变压器减少分布电容和降低漏感。  坡莫合金变压器#p#分页标题#e#  坡莫合金变压器内部引脚图 二、线路设计 放大电路如图所示，电路采用最常用的SRPP电路形式，其相关的电路已在多种电子书刊介绍过，在此就不做过多的介绍了。线路十分简单，每个声道用一只7F8W构成SRPP电路，放大后的信号经C2、C3耦合至合金牛的一次侧（6-7），二次侧为音频信号输出侧（2-3短接，1-4输出）。电源电路如图所示，电源变压器是采用的是上无27厂的DB-45-160型电源变压器，其电气参数是：高压双230V/60mA、6.3V/0.7A、双3.15V/2A，正好应用在本前级上。其高压整流电路非常简单，电源变压器输出的双230V经双二极电子管6U5C整流后，经CLC滤波电路输出稳定的300V直流电压供整机工作，由于SRPP电路上边接电源电压那只管子其阴极对地电压约为电源电压的1/2，即150V左右，灯丝绕组的中心抽头如果直接接地，极易造成7F8W阴极与地之间放电打火，因此加入了由电阻来“垫高”灯丝绕组的中心抽头对地的电压，来控制该管阴极与地之间的压差在安全范围之内。  主电路图  电源电路图 三、元件选取 坡莫合金牛在前面已经介绍了，故不再赘述。耦合电容C2、C3、C4选用的是两只RIFA MKP薄膜电容和一只进口拆机的纸介电容，7F8W的阴极电容是RIFA轴向电解电容，电位器是进口拆机的NOBLE，电阻全部都是国产的铜脚大红袍金属膜电阻，整流管是苏联的6Ц5C，电感是拆机的5H/60mA，滤波电容是飞利浦蓝六角的。 四、机器制作 整机外壳是采用的电动叉车控制器外壳，经过合金开孔器开出电子管孔、合金变压器孔，用简易机床铣出电源变压器安装孔，如图6所示。前面板采用10mm的铝板经抛光处理，然后用中灰色自喷漆处理外观，最后再喷一遍光油，以保护外观光亮。整机线路采用手工搭棚焊接，并且左右电路对称设计。  电位器安装孔开孔-1#p#分页标题#e#  电位器安装孔开孔-2  西电线  飞利浦蓝六角电解  RIFA阴极滤波电解  衬板正视图  输出耦合电容  电源退耦滤波电容 #p#分页标题#e#  前后面板喷漆 五、听音 试听的音源是采用CDM4光头的CD机，自加同轴输出，解码器是山灵的SDAV-2010，功放是自做的6SJ7+6L6GC胆机，音箱是史云威格的E310落地箱，灵敏度93dB。试音碟为荣获98全日本第五届职业音乐录音大奖的《竹竹》和莎拉布莱曼的《冬日交响》，试听后感觉低音有力、中高音清脆，没有那种拖泥带水的感觉，让人有一种心旷神怡的快感，过多的言语就不多讲了，特别是在听《竹竹》的第二首是，低音的浑厚感收放自如，的确对得起7F8W的参数，确实没有令人失望。虽然她没有太宽的频响、大范围的动态效果和优秀的保真度，但她的确对音频信号有一种特殊的修饰作用，值得你去领略一下她的魅力所在。（附试音碟图片） 附图。  7F8W外观  整机前视图  整机后视图  整机底视图  试音碟 #p#分页标题#e#
《冬日交响》  重新上线路图大图。
 本篇参赛文章已发表在《无线电》杂志2012年第一期。   (责任编辑：admin) |
