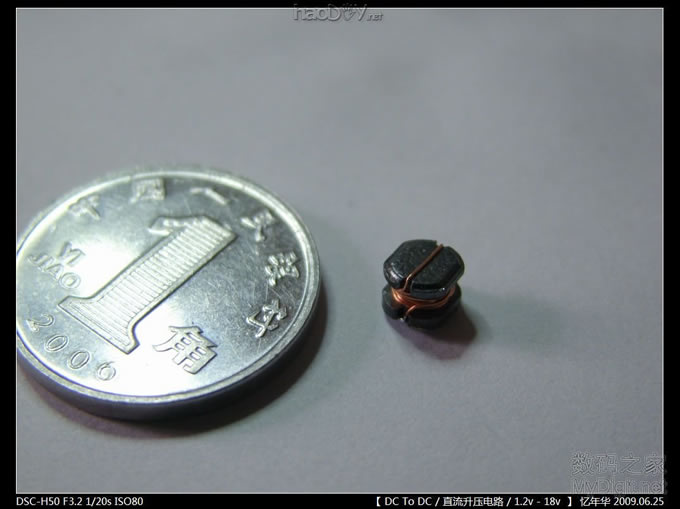

分享一篇我博客的帖子 学做PCB从这里开始 登山头灯和单车车灯一般是用3节7号电池驱动的，电压4.5V，才能推动3-5只LED发光。电压低了就不亮了，一般杂牌电池7号能维持个2小时就不错了。频繁换电池，不仅浪费而且麻烦。 正常情况下，三节电池电压为4.5V，当电压降低至3V时，亮度就不行了，也就意味着电量不足了。可还是有电的，只不过不足以达到LED的最佳电压罢了。这样的电池往往就被扔掉了，浪费严重。 用一节5号电池驱动的话会是如何？当然是达不到LED的最低发光电压的。 做一个升压电路，把很低的电压（0.6V最低）提升到18V,来推动LED会很棒吧~~~ 一节5号电池即可。 （升压意味着耗电的增多。但，5号电池的容量还是比7号的大，且电压就算衰退到1v以下，还是可以让LED很亮的。就算是一节废电池，只要电压高于0.6V ，那么这个电路就可以把这节电池的剩余电量榨干！利用率高，如果你有充电电池1.2v的镍镉，镍氢均可，效果还是很好的，实际测试：1节7号镍镉电池800mA/h 驱动3.6v 白色LED 3 只，最大亮度，能保持3小时一上。这样以来，电池的利用率得到了极大的提高。） 动手能力强的朋友可以做下。 1.先准备个高频电感

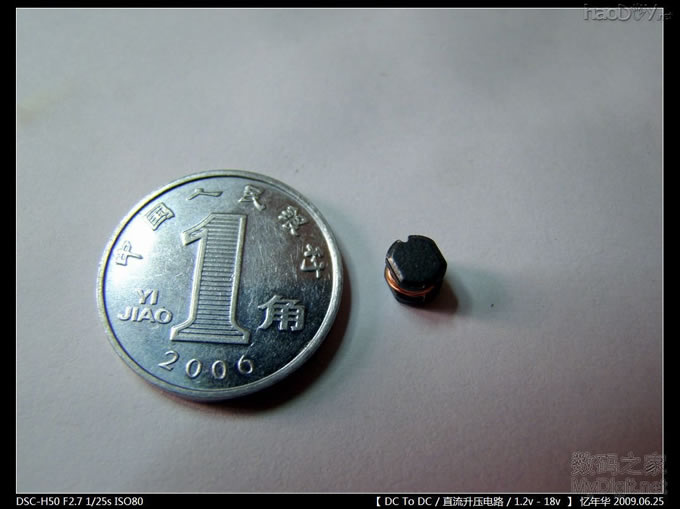

2.，拆了它！

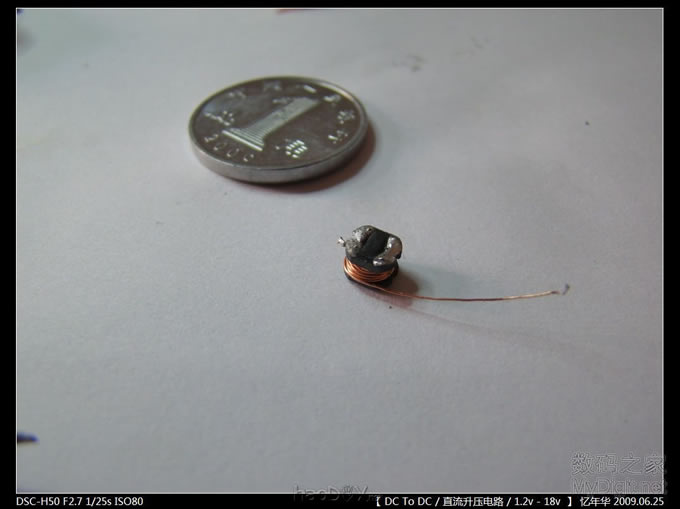

3.重新缠绕线圈，让初级达到15T，次级9T，中间抽头，绕线方向同一方向。

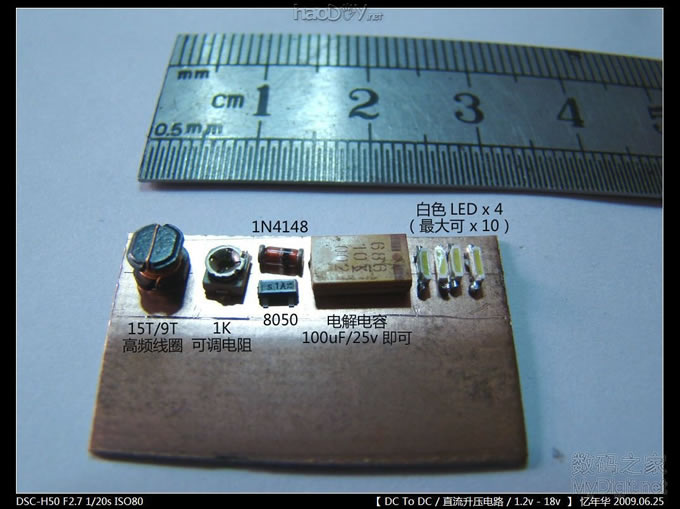

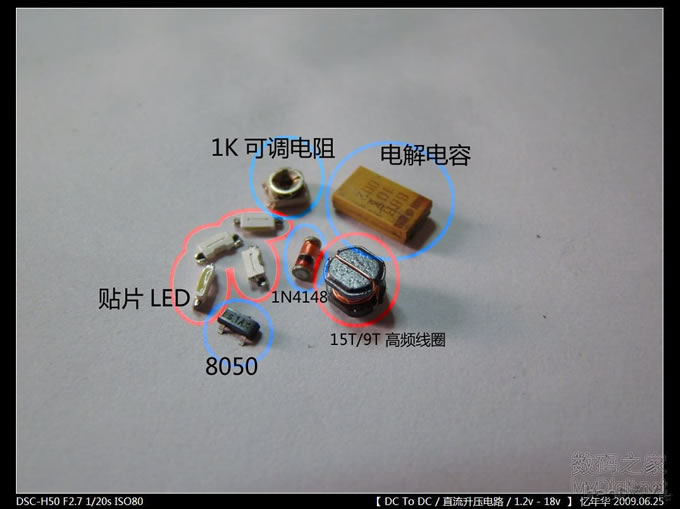

5。准备以下材料

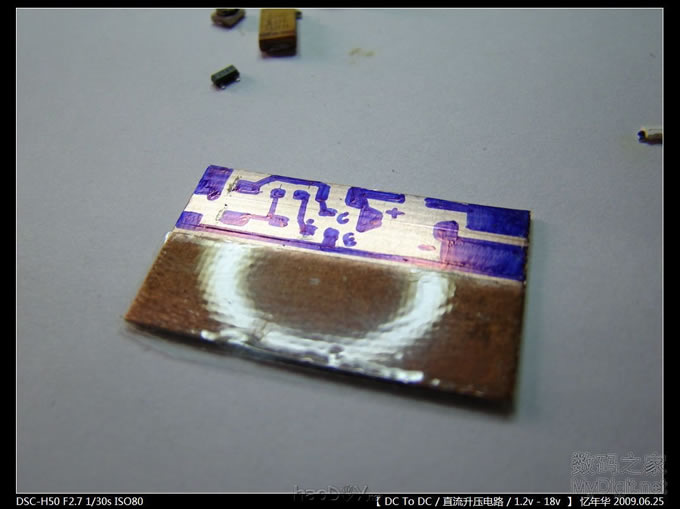

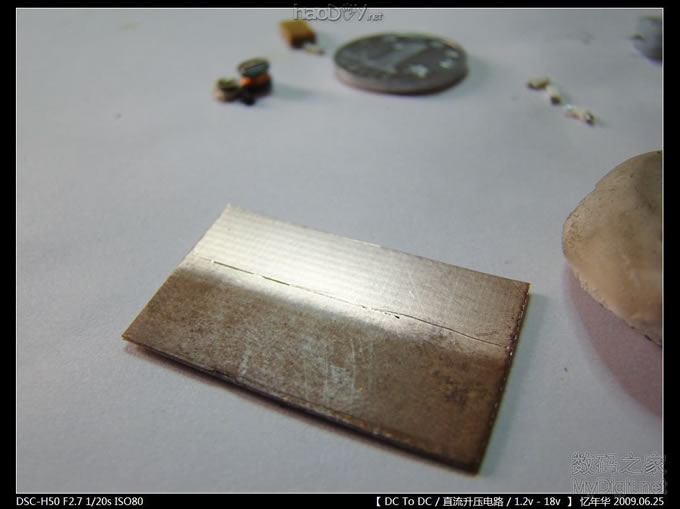

6. 覆铜板少不了，我的是找了块下脚料做的，不值得用新板了，记得用橡皮搽掉氧化层。

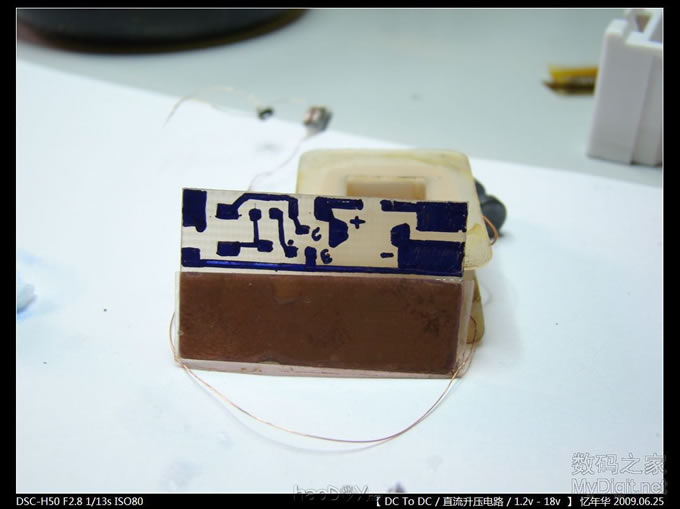

7. 不值过费事了，直接在板子上设计底板，原图在脑子中，最后送上。
8.简单的摆放下，看下预计效果 (发图顺序与上图颠倒了,不影响制作,先摆元件位置看布局再布线)
9。准备一些三氯化铁（等下用来腐蚀线路板）

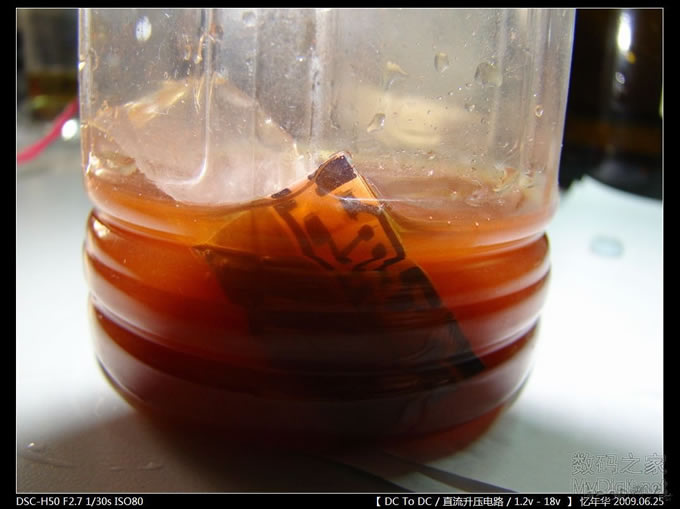

10. 把板子丢进去，摇晃5分钟左右，注意观察铜箔变化，被记号笔（油性记号笔）覆盖掉的铜会留下，没有覆盖的会被三氯化铁腐蚀掉。(提示：如不用热转印或胶片印刷或丝网印刷制作的话，就用记号笔法或胶布法，记号笔我用的较多，根据经验建议购买10元一支小日本的三菱记号笔。其他便宜的效果很差) , 丢进去后要不断的晃动PCB，使其快速反应，一般水温在40℃的时候，10分钟内绝对可以完成，要不断的观察，只要铜箔消失即可。
11. 腐蚀好后，清水洗净，就是这样了，然后用酒精洗掉油墨，即可焊接。 （有UV绿油保护漆的话可以涂下，做着玩呢，能用就行，小板子不需要用。）

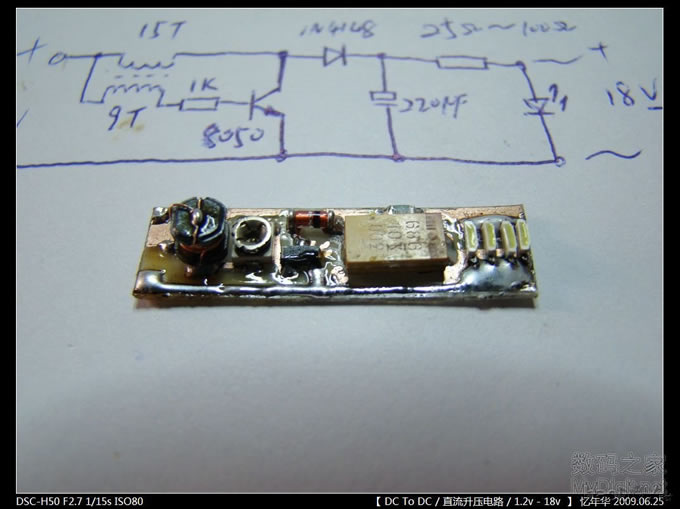

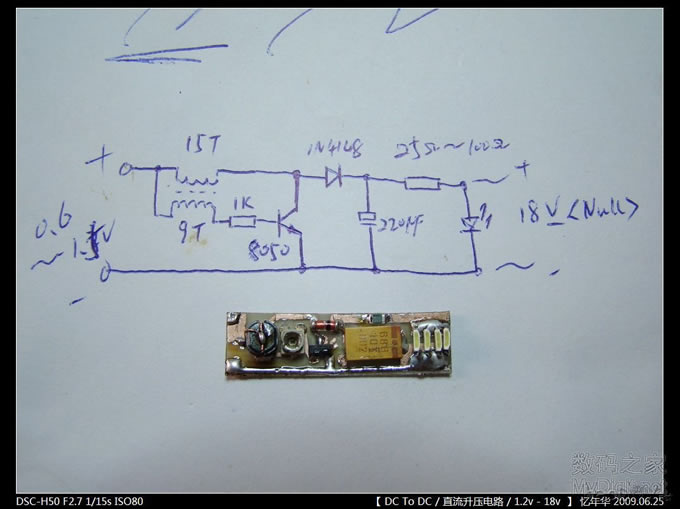

12. 焊接完毕，交代下图纸。原理不说了，很简单，一看就明白。(自激振荡)  13: 松香太多，因为用的是“渗锡法”焊接，所以松香用了多点，可用酒精洗掉。懒，不洗了~~

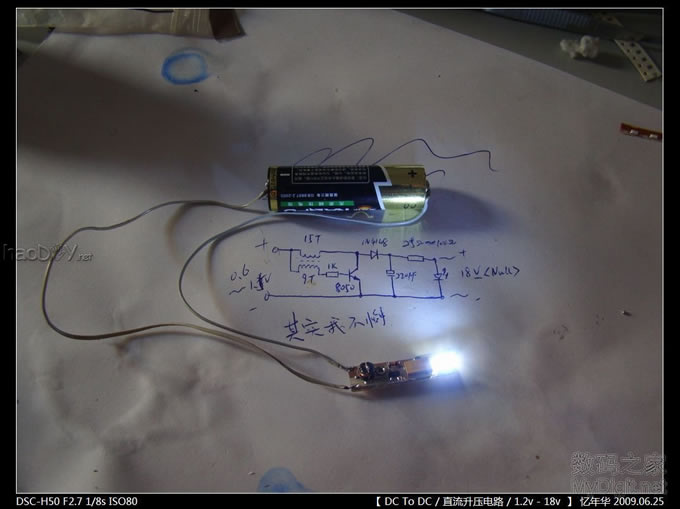

14: 接上电池试一试，很亮~~~

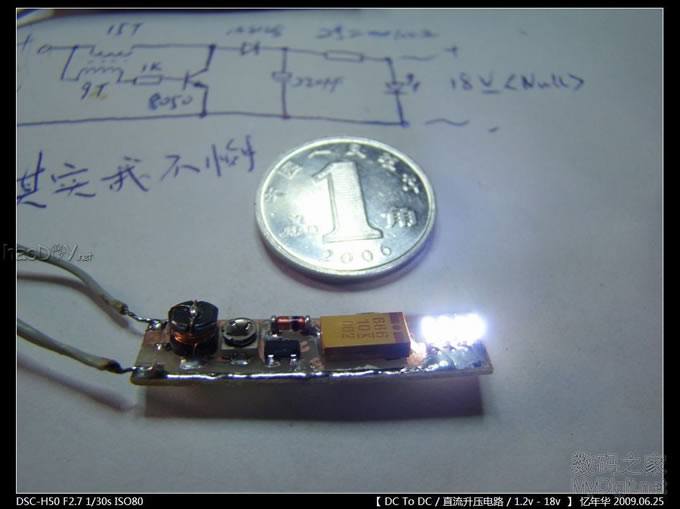

 15: 体积也就这么小了。还行吧。
16: 忙完了，顺手干掉骚扰我几个小时的蚊子！！！TNND!
