老天不负有心人，DIY的800W正弦波逆变器终于成功了！
时间:2017-05-10 21:02来源:网络整理 作者:haodiy 点击:
次
经过本人几个月的实验和改进，终于老天不负有心人；完成了全部设计和测试。本机是一款纯正弦波输出的逆变器，功率800W；效率百分之85以上；前级带电池高低电压
|
经过本人几个月的实验和改进，终于老天不负有心人；完成了全部设计和测试。本机是一款纯正弦波输出的逆变器，功率800W；效率百分之85以上；前级带电池高低电压和超温保护，后级输出带短路，过载，漏电保护。USB5V输出；本机采用的是单极性倍频纯硬件SPWM调制。性能可靠。呵呵，跟各位烧友交流下；下面看图；

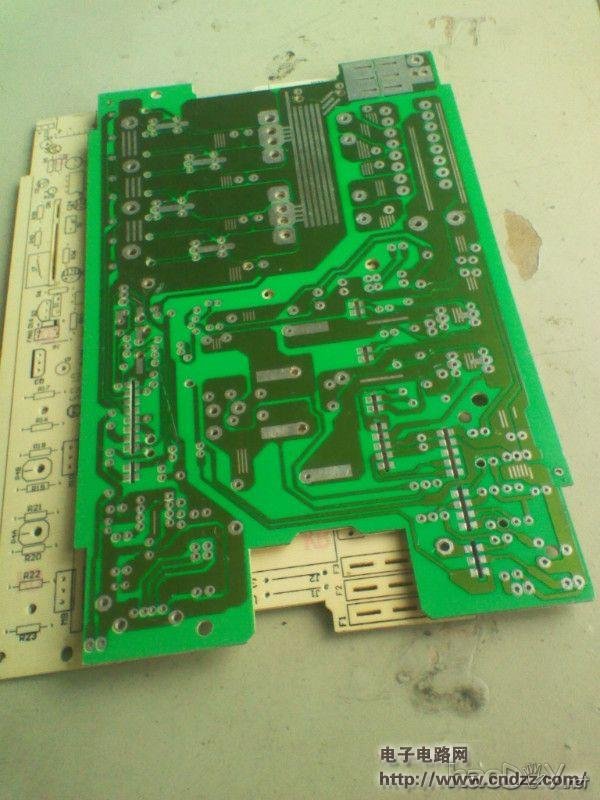

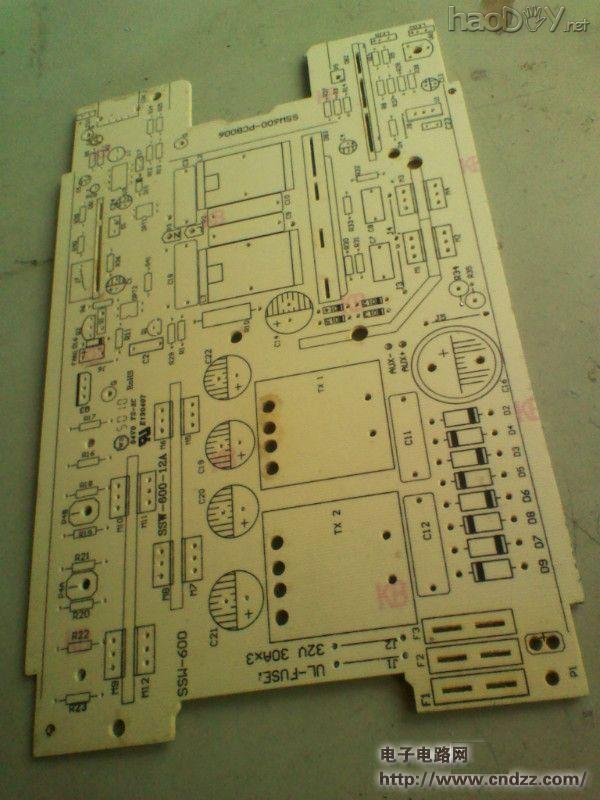

主PCB板
丝印面
打了两块

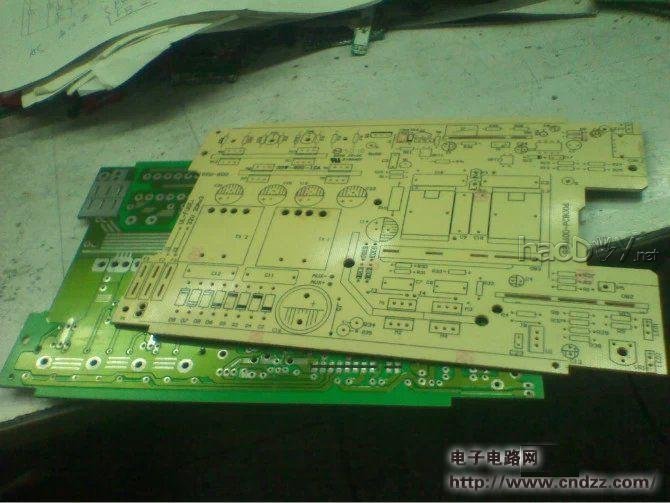

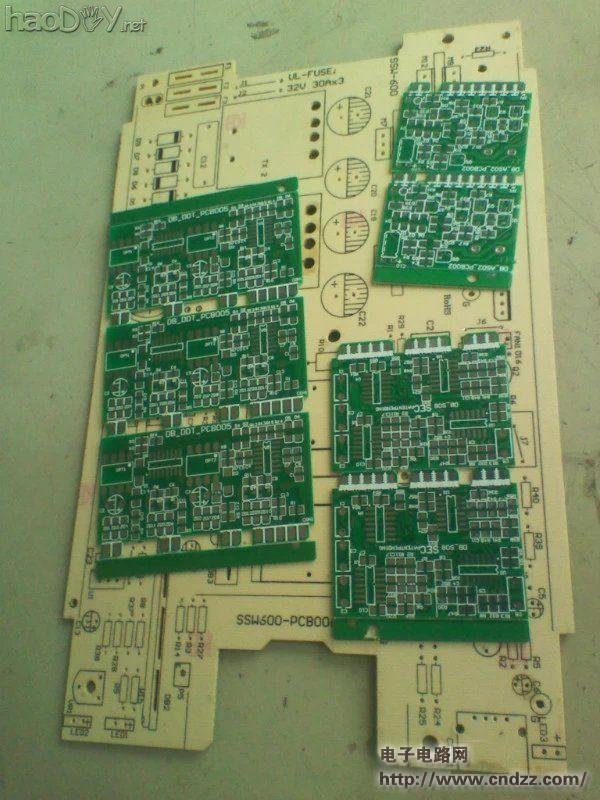

主PCB板和驱动PCB板
驱动PCB板

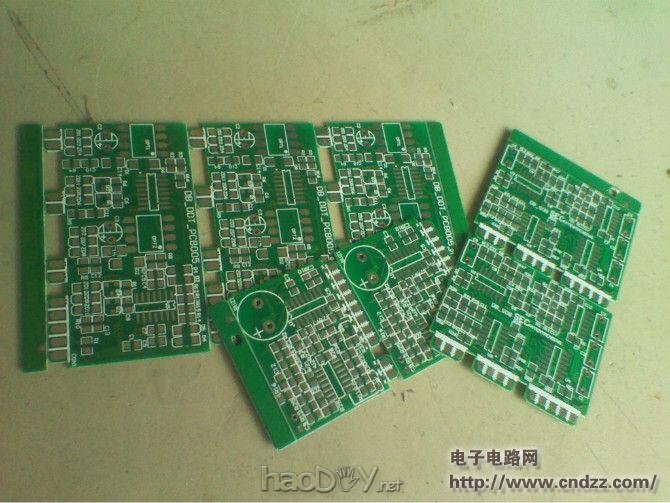

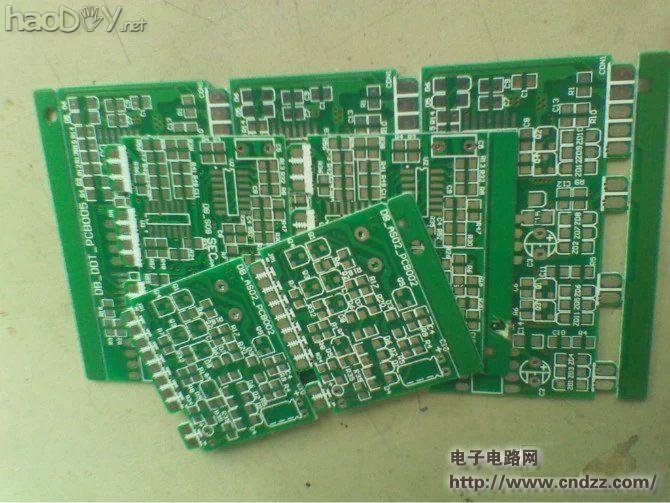

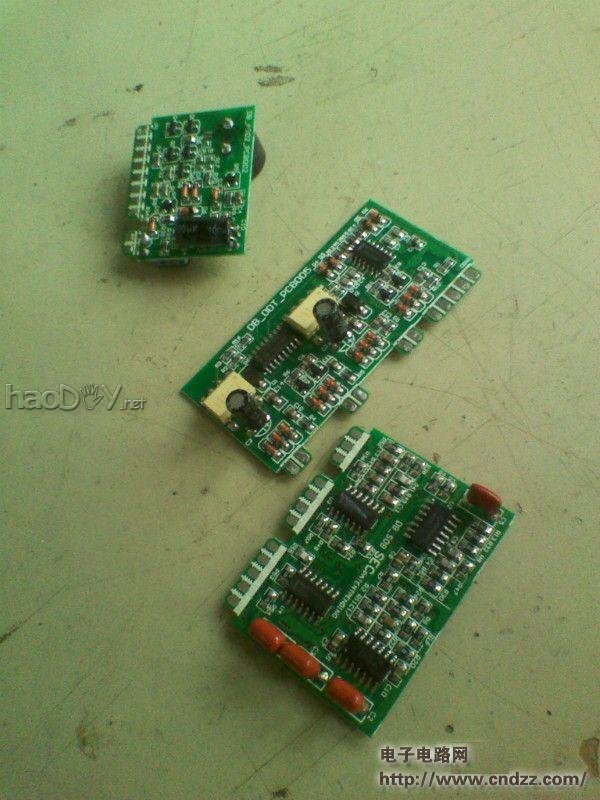

前后级驱动PCB板
低通虑波铁硅铝磁环，淘宝购的

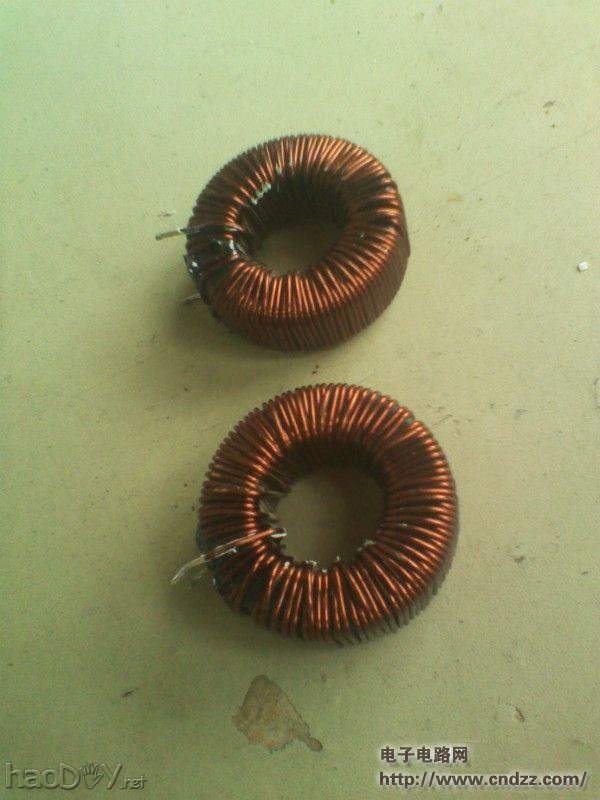

绕好的电感，

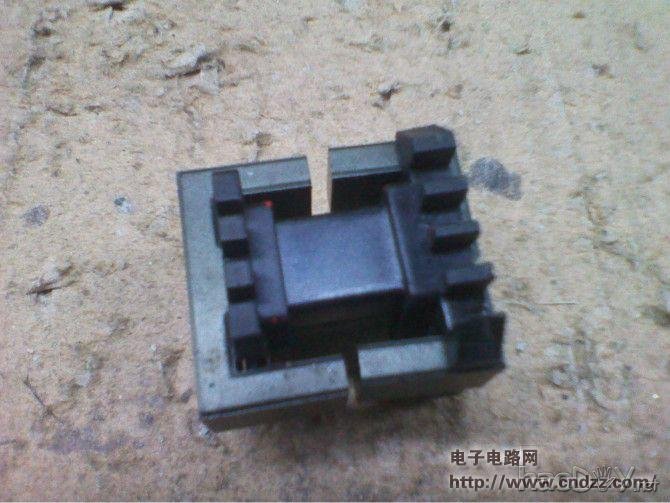

EE3032主变
绕好了

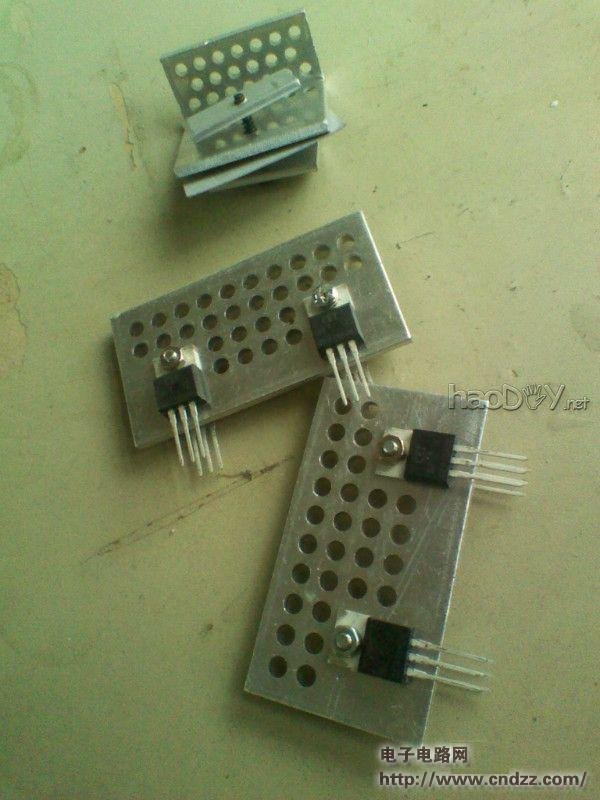

前后级MOS管散热器

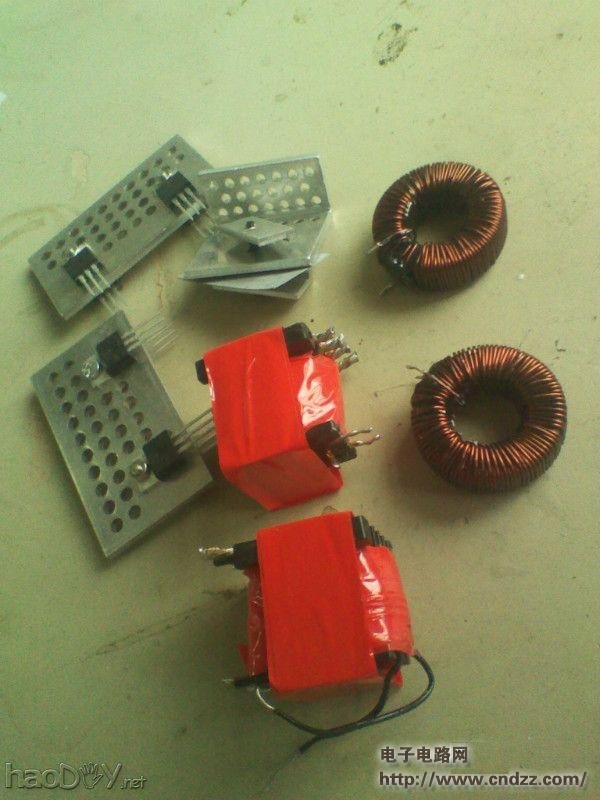

呵呵，来个集体照
纯手工焊好的前后级驱动板，呵呵，焊功还可以吧
纯硬件SPWM波调制板，双面贴元件设计

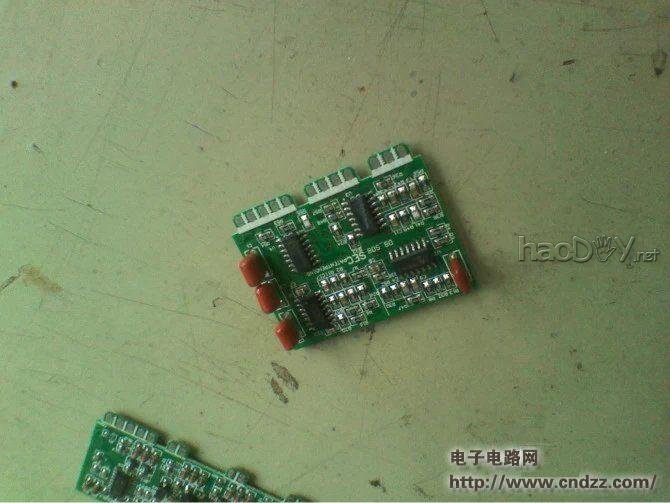

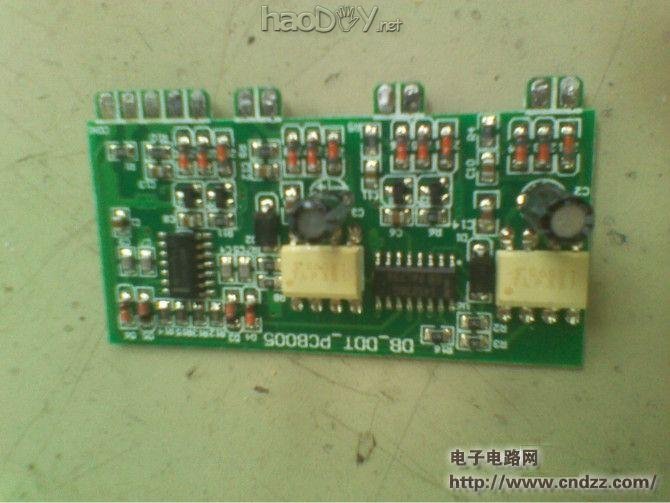

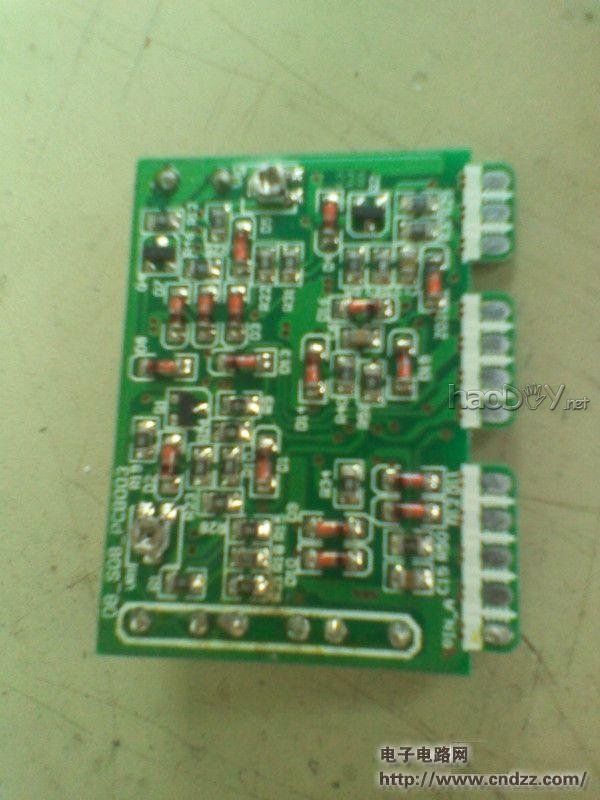

H桥数字驱动板，单面元件设计

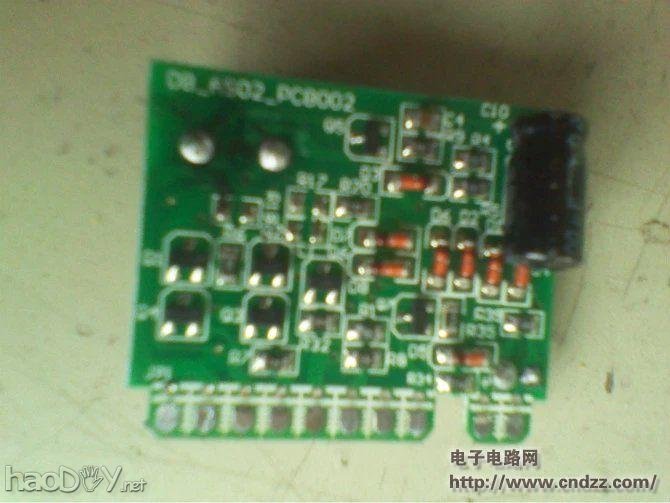

前级DC-DC升压驱动板，双面贴元件设计

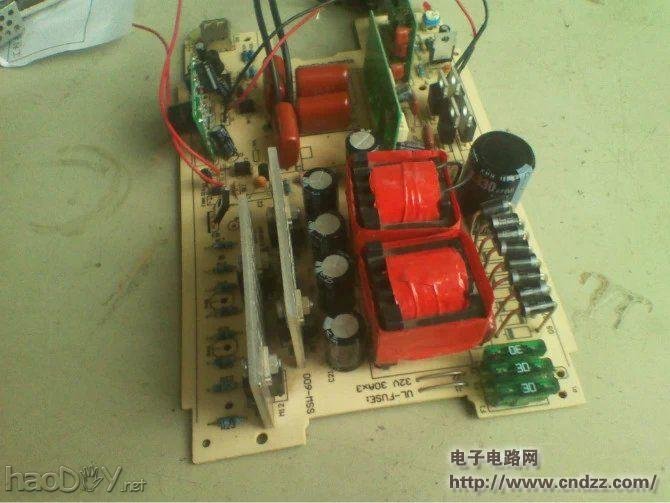

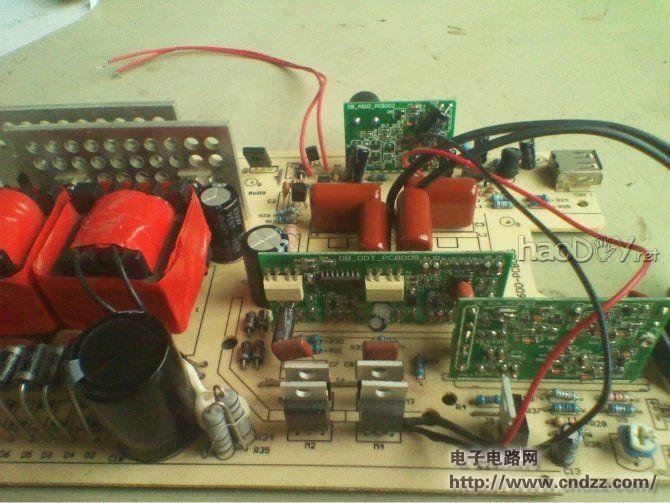

开工了，完成了大部份了

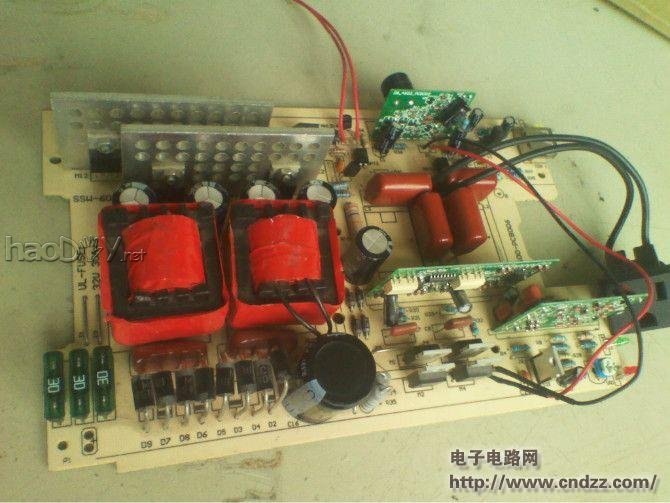

进展中

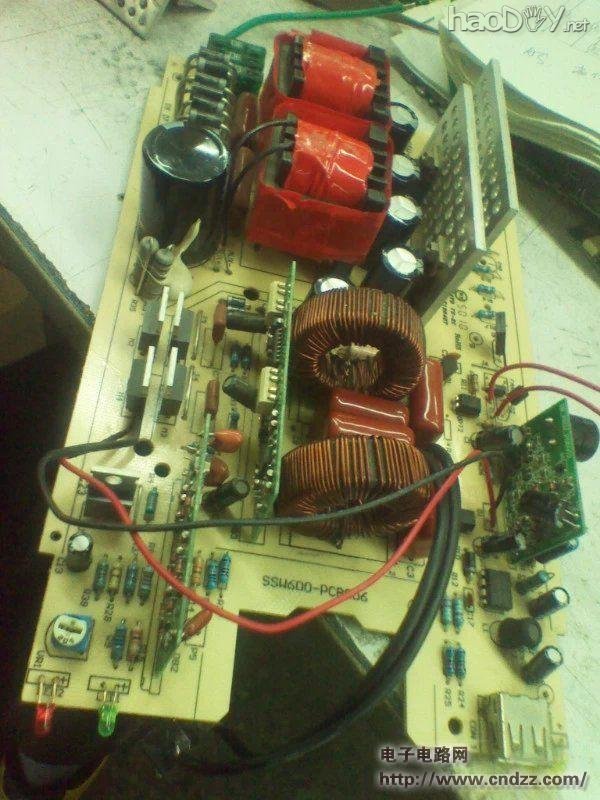

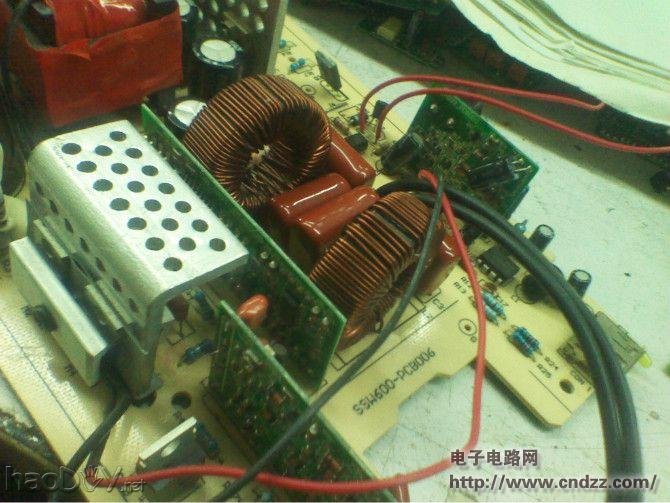

OK，装上电感
整机焊装完成，呵呵，还漂亮吧

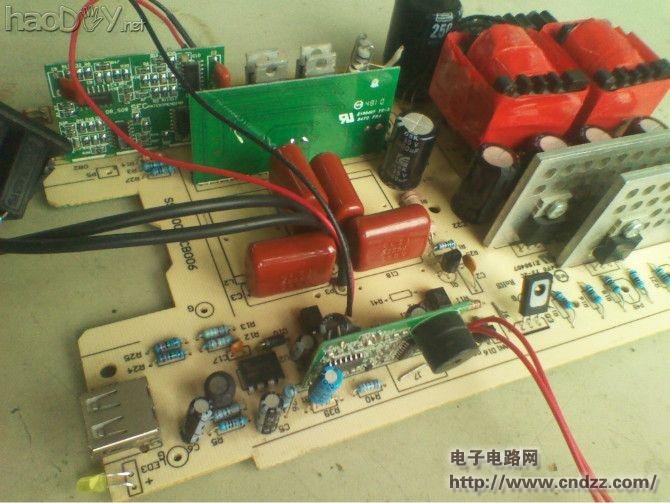

呵呵，多拍几张

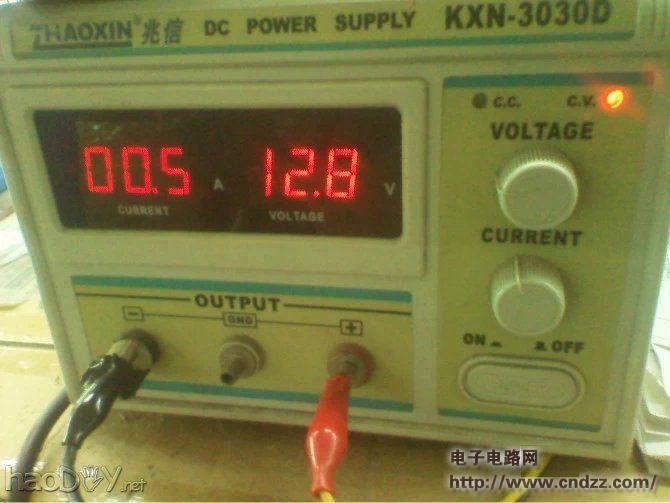

OK 通电试机，空载电流0.5A，正常，在设计之内

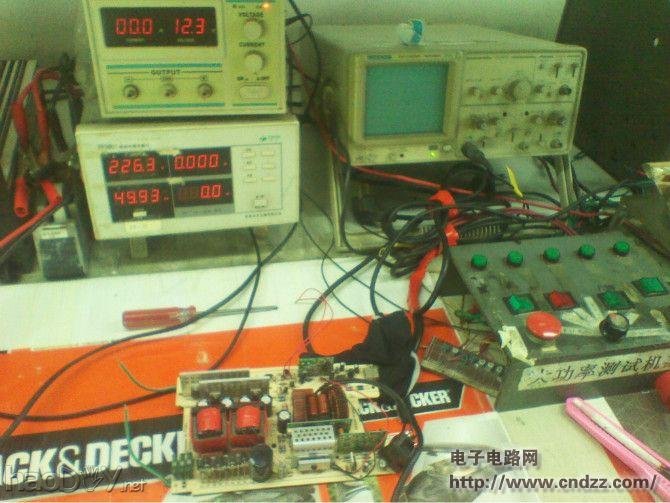

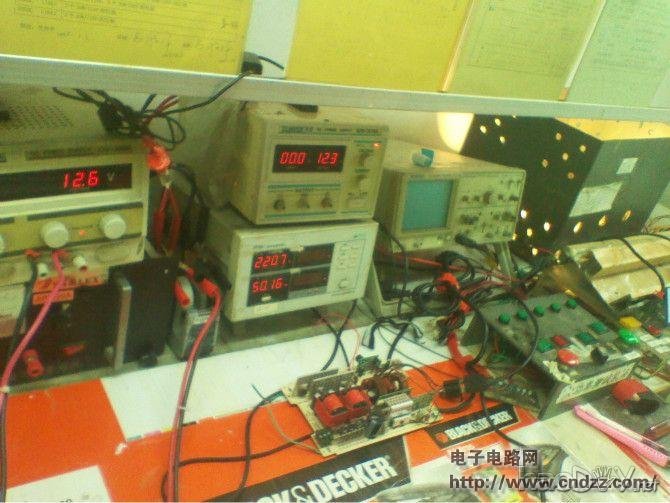

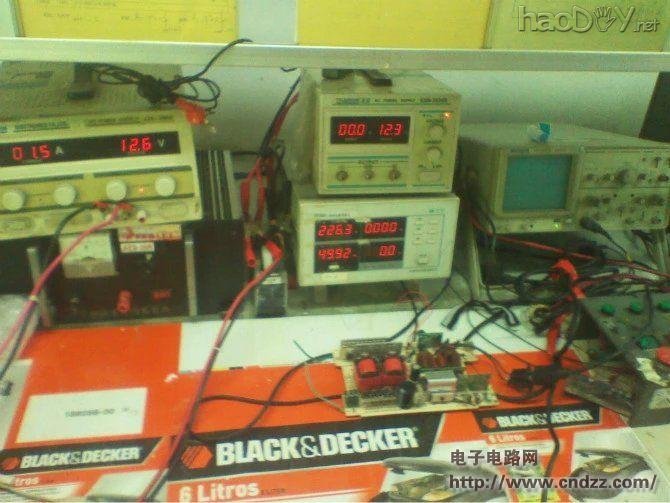

试机场地，呵呵
空载电压和频率，正常

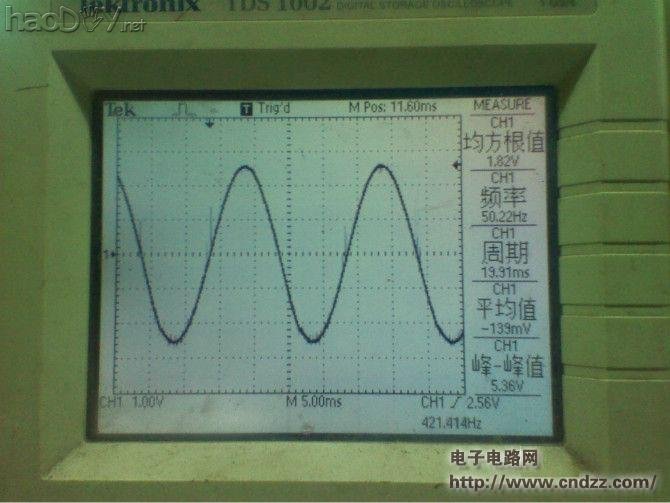

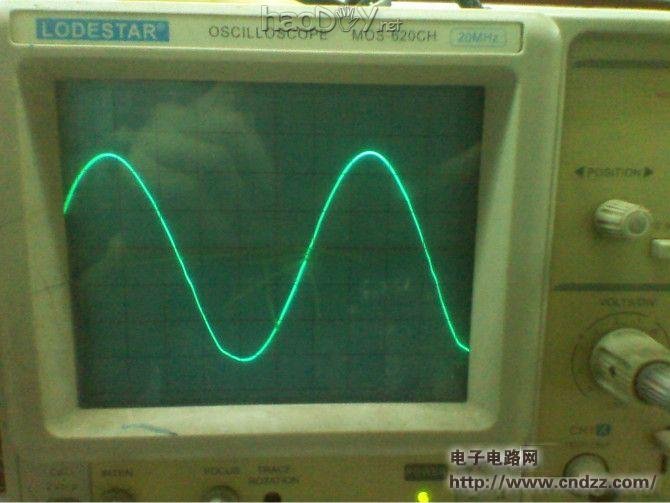

调制基准50HZ正弦波

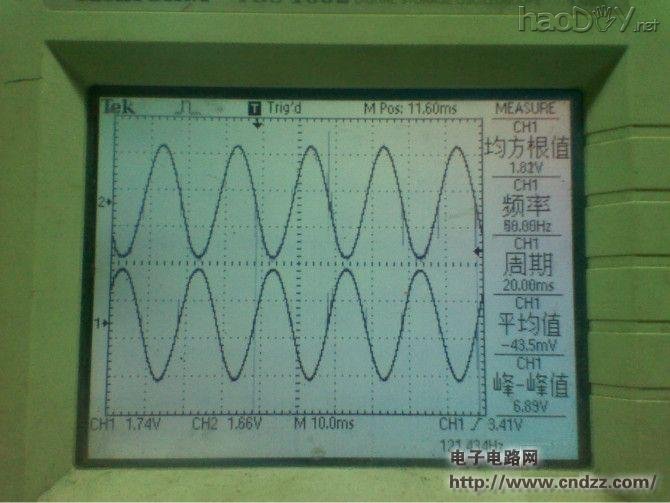

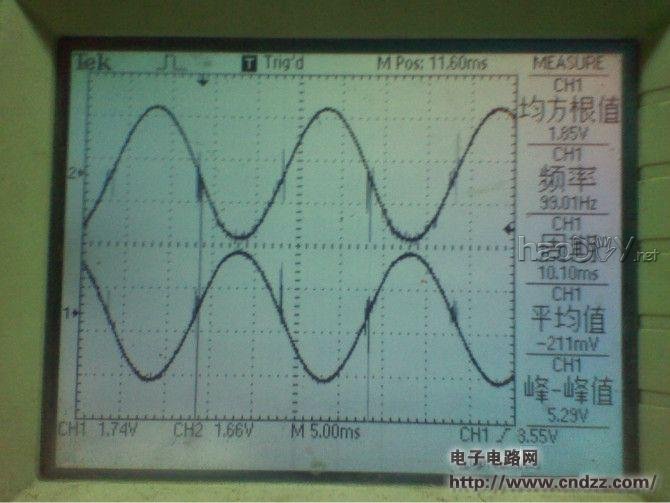

正负基准波
示波器探头有点问题了

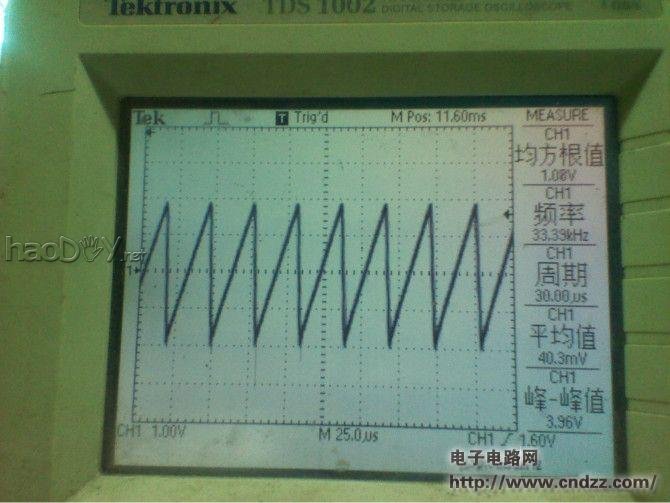

调制载波三角波

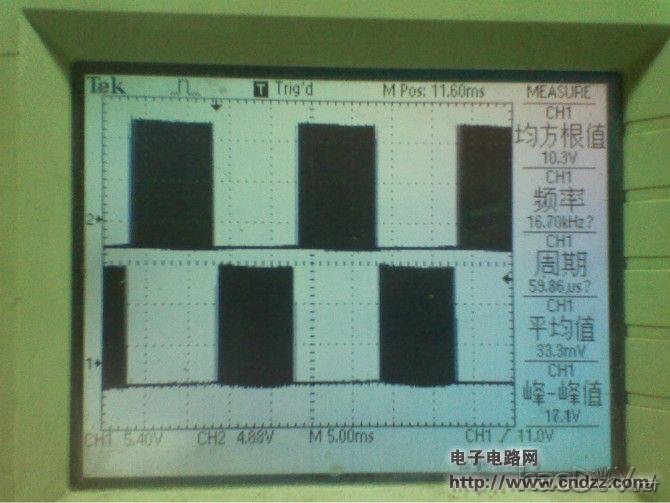

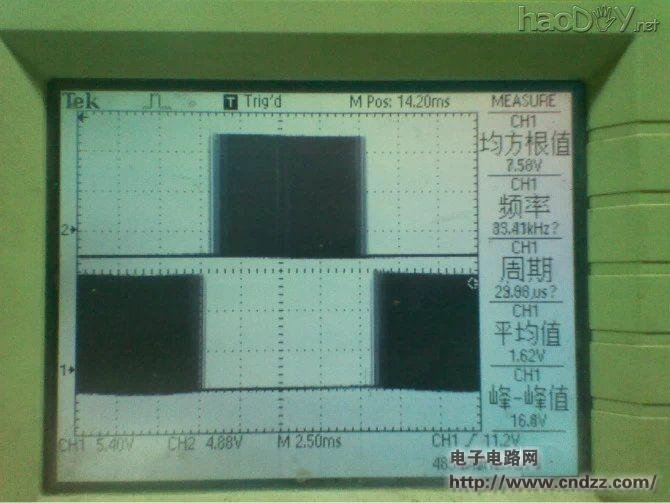

调制后的SPWM波形了

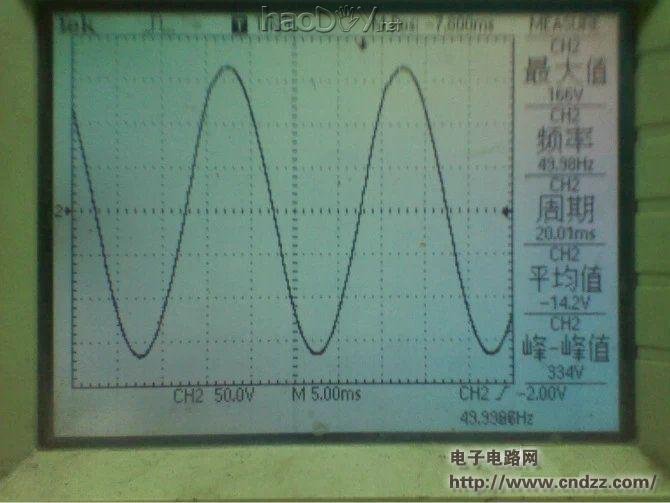

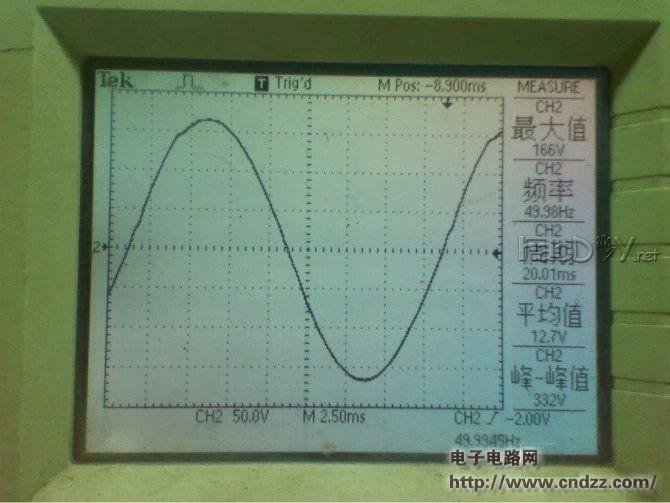

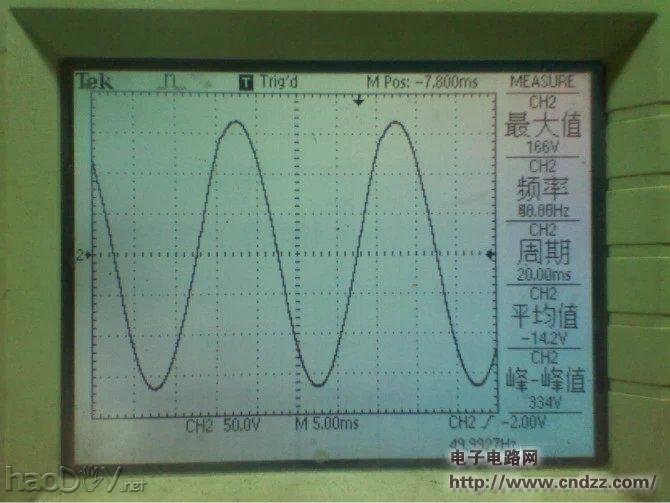

机器输出的波形

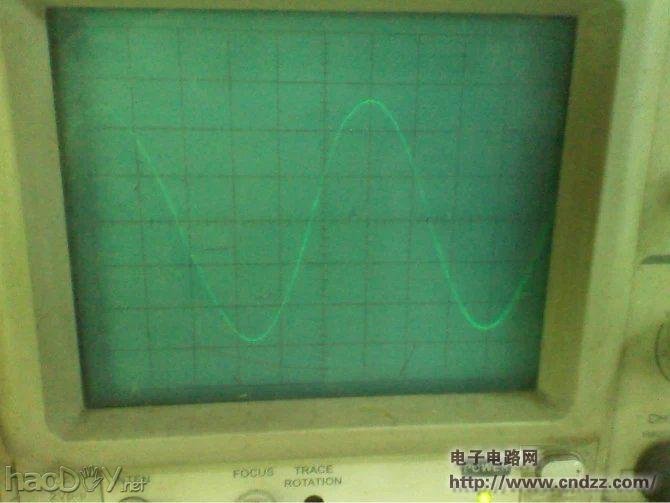

输出纯正弦波，漂亮
空载波形，呵呵，很漂亮，示波器老化了，等下找台好的
空载试机中，一切正常

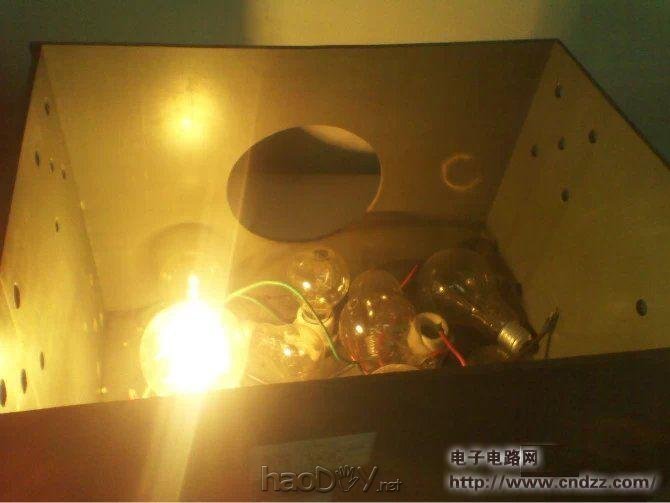

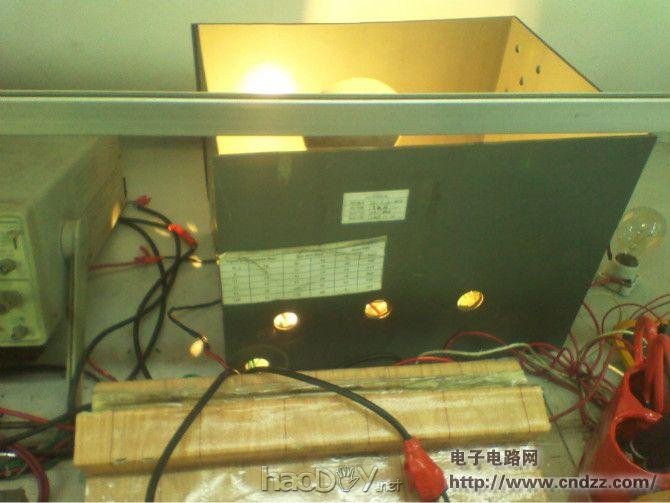

接下来是带载了，负载是800W灯泡

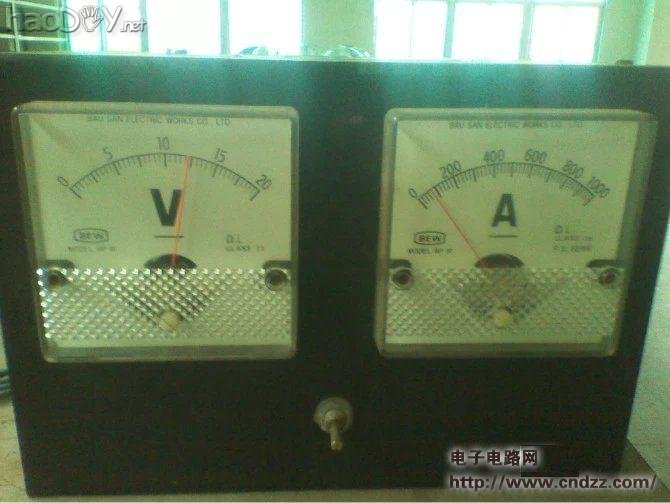

带载输入电压和电流

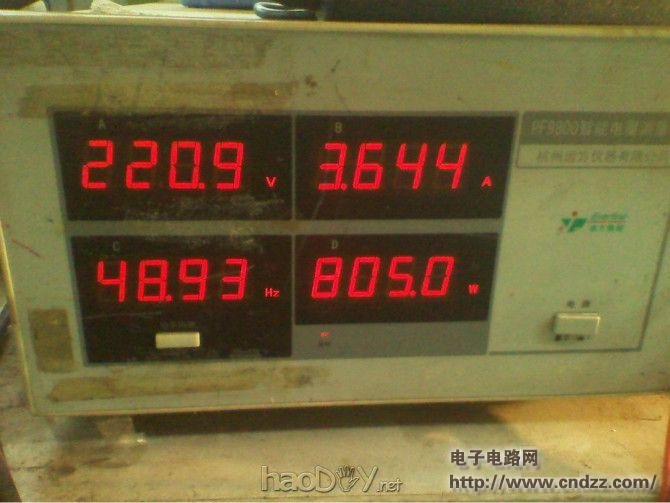

带载时，机器输出的参数，很理想，呵呵
带载时输出的波形，很漂亮
OK，本机通过4小时的连续满载800W老化测试，一切正常。呵呵，各烧友给点意见啊
