自制基本型50W可调光开关电子变压器

时间:2013-01-05 16:15来源:网络 作者:网络整理 点击: 次
免费提供各种电子制作文章、资料、图纸

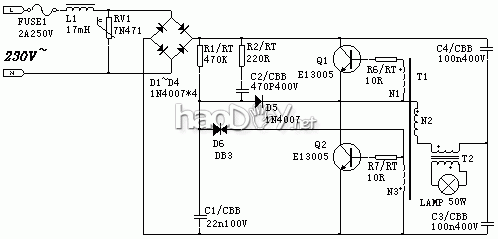

一、电路图



自制基本型50W可调光开关电子变压器



二、事变道理

本电路可以共同平凡的可控硅调光器实现卤素灯的调光需求,电路的差异之处在于进线处插手了一个较大的工频电感器L1,它的浸染是用来克制可控硅事变时发生的尖峰滋扰,使调光进程滑腻,担保后级电路的正常事变。

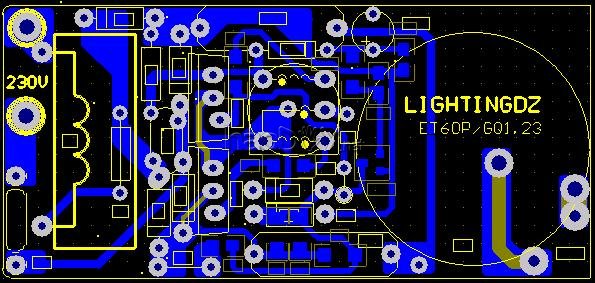

三、PCB图



自制基本型50W可调光开关电子变压器
