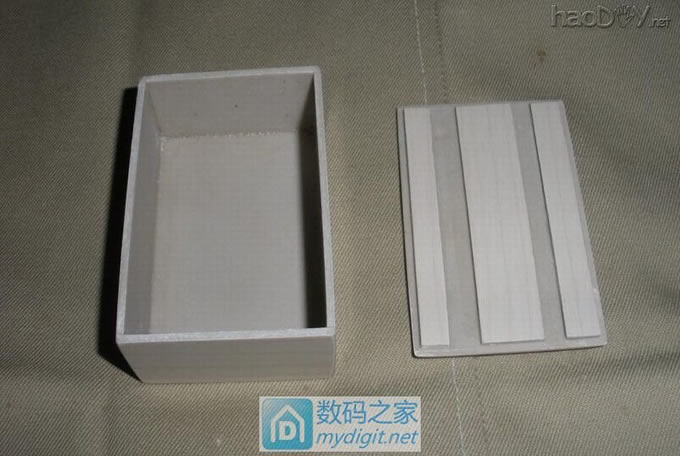

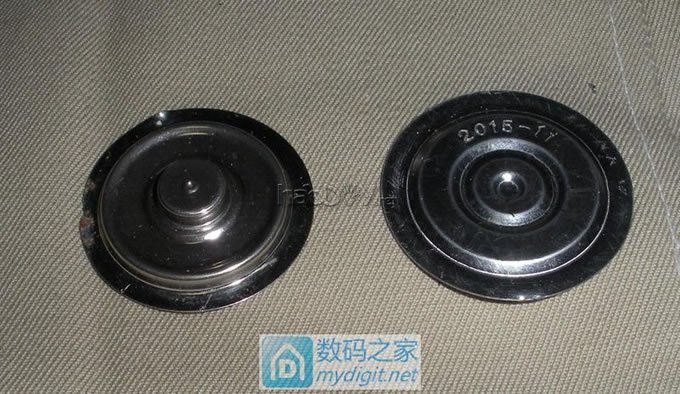

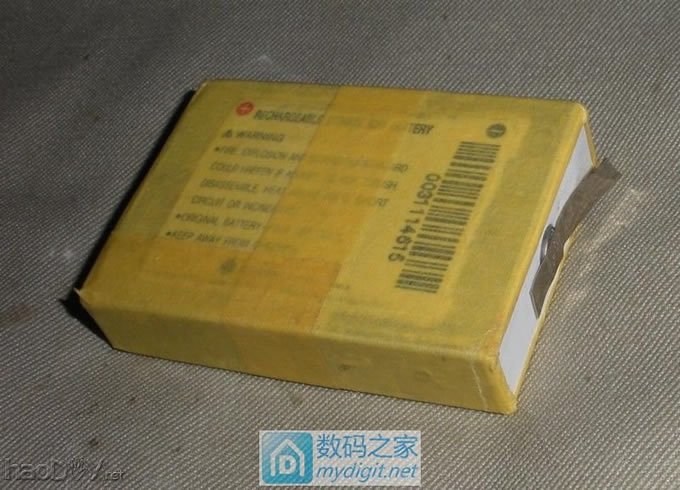

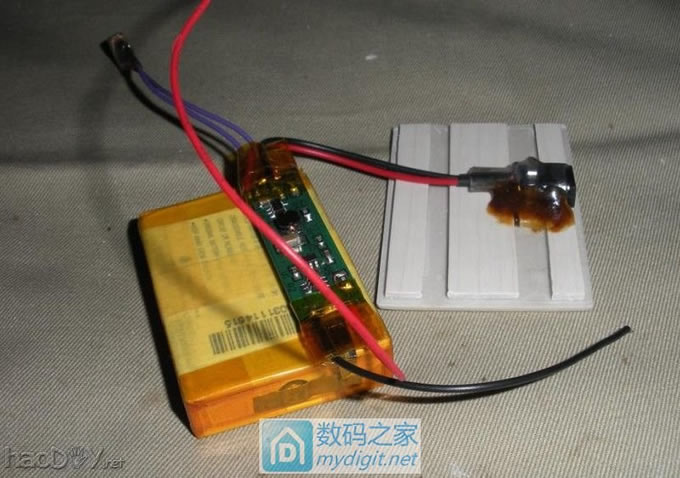

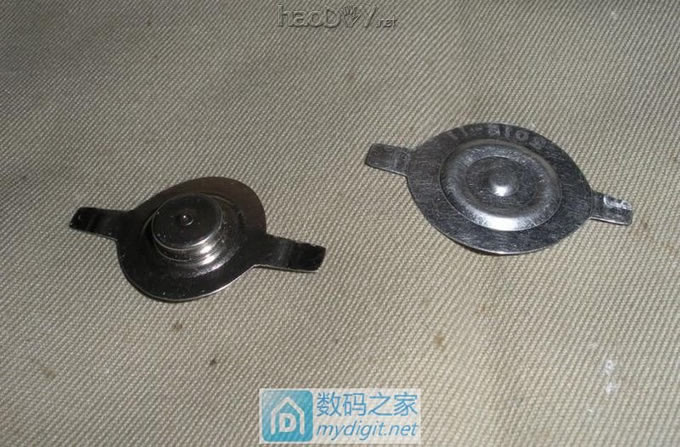

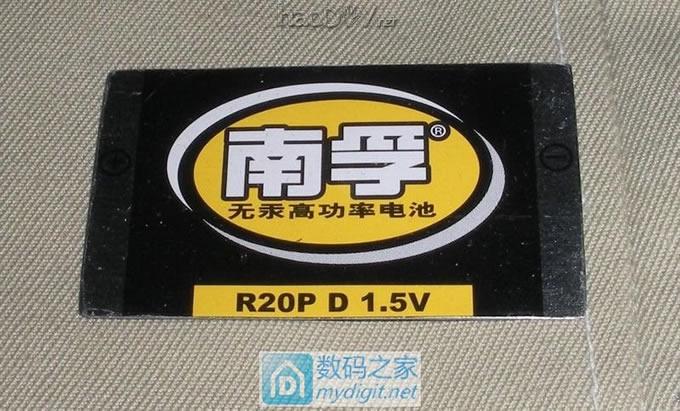

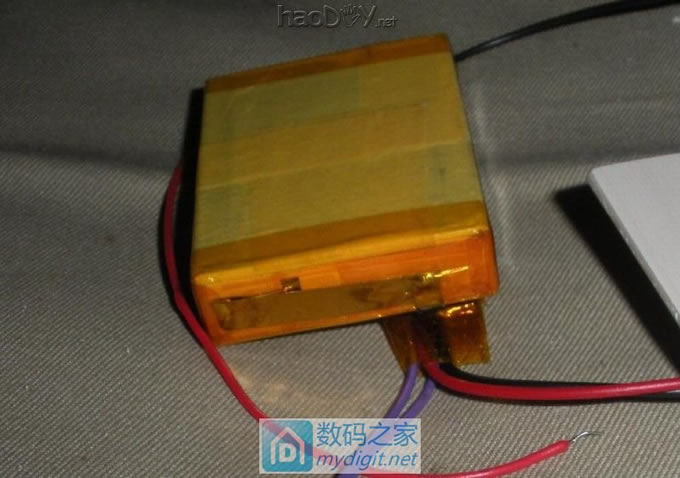

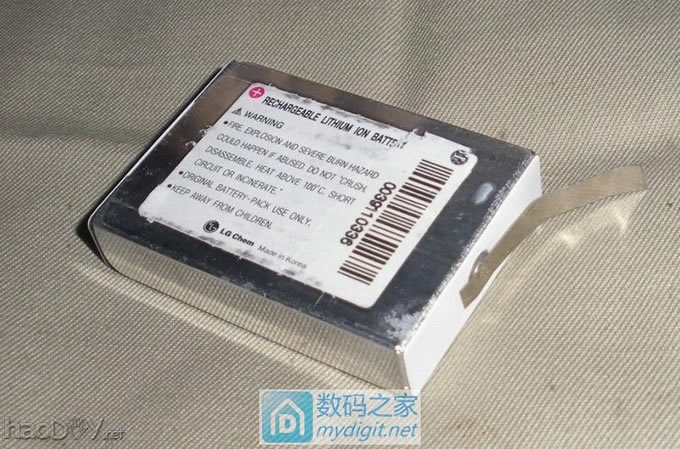

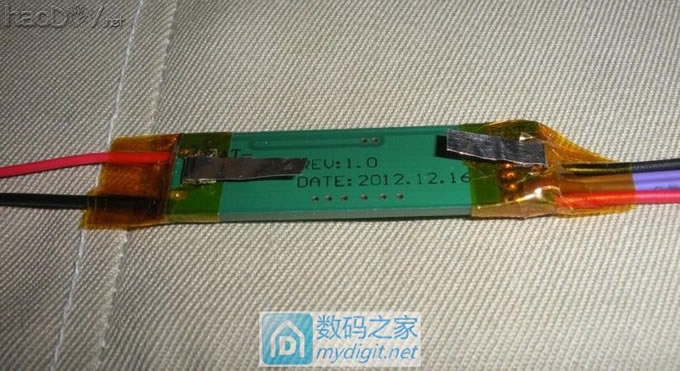

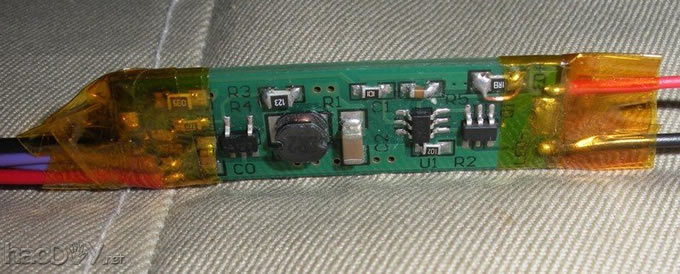

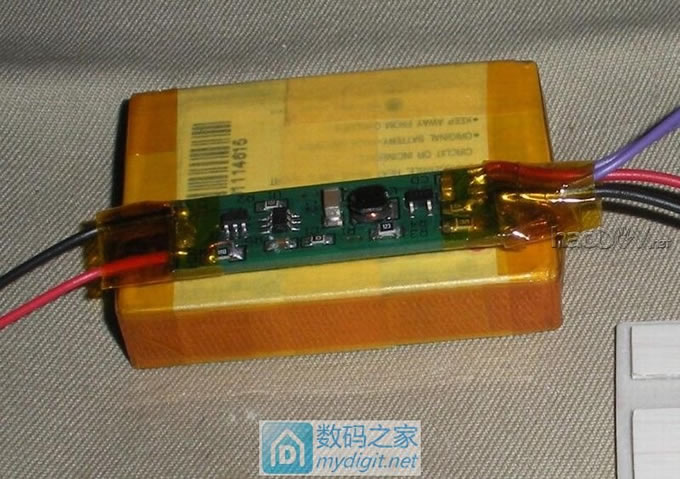

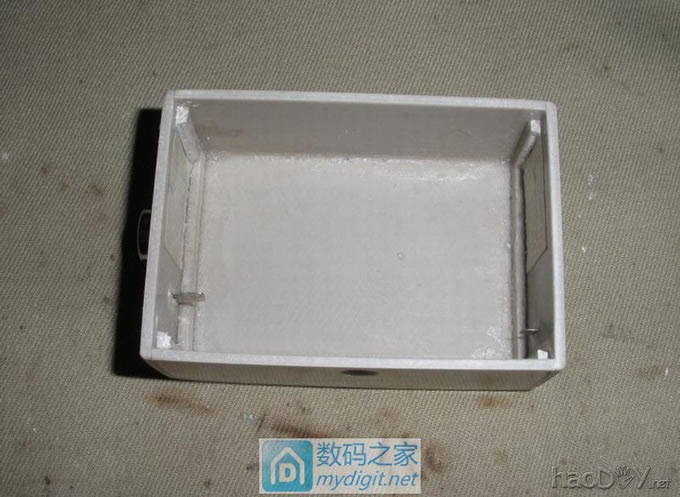

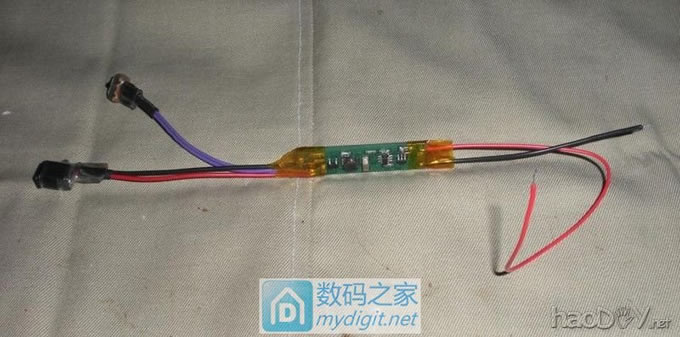

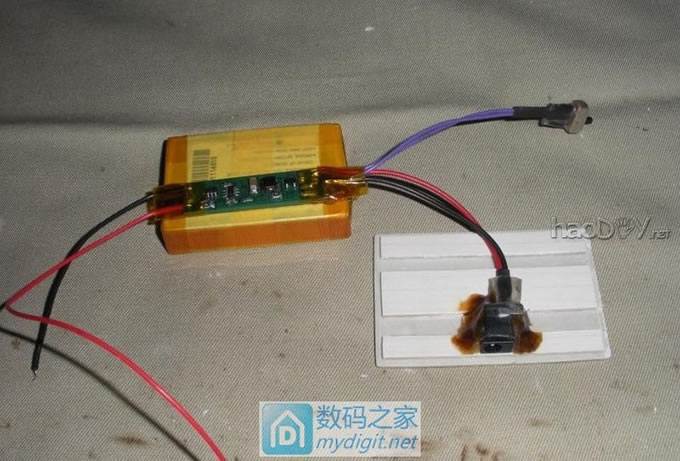

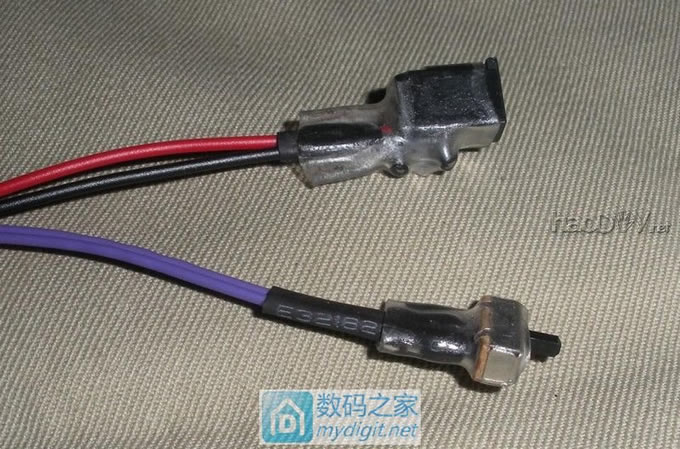

 根据具体需要，接线，并做好绝缘。这里，只在控制电路板2端做了绝缘保护，一是为了绝缘；二是对导线加固，防止在移动的过程造成导线接触不良；三是主电路部分不加绝缘，是为了以后的改装方便  充电口和开关都加了热缩管，用来加固和绝缘   三、应用 这里是想利用手头闲置材料，做个1号电池替代品。  手头没有14500锂电池，使用的是这种韩国LG产的103448铝壳锂电芯，容量在1500mAh以上。要是有14500锂电池，可以直接使用5号转1号电池转接桶，方便一些。  这种103448锂电芯，外壳是正极，负极单独引出；所以使用时要做好绝缘。  根据锂电池尺寸，使用这种PVC阻燃装饰材料做个外壳，外壳长度和高度不要超过1号电池即可，因为是当1号电池替代品，要装入电池座，外壳会受到弹簧外力挤压，前后挡板建议盖过四周的，这样可增大承受外界压力。使用的是101粘合剂，效果不错，挺结实的。  采用的是加盖的方式，方便日后取出。  将改装好的1.5V电源模块焊接到锂电池上，测试无误后做好绝缘。   将充电口使用热熔胶固定在外壳顶盖上，尽量选择中间部分，方便后面布线。   拆节用过的1号电池，剪个正负极标识板（此标识板除了标识正负极和电压外，主要是用来定义充电口反向的）。  取下的1号电池正负极挡片。

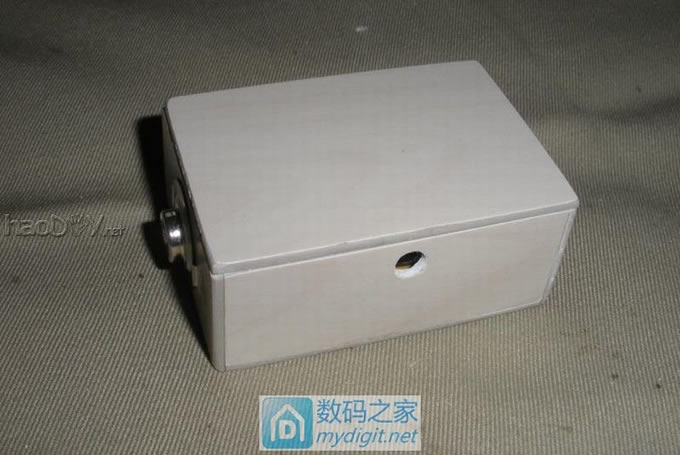

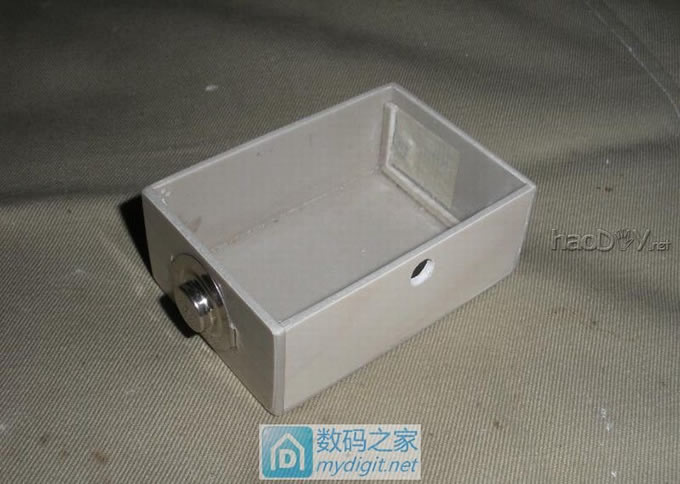

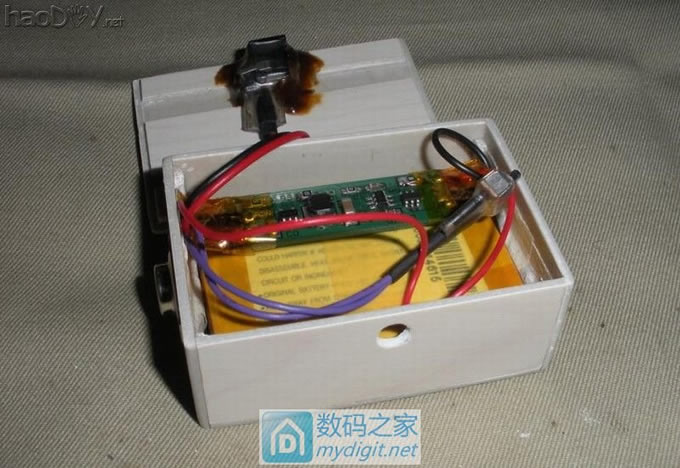

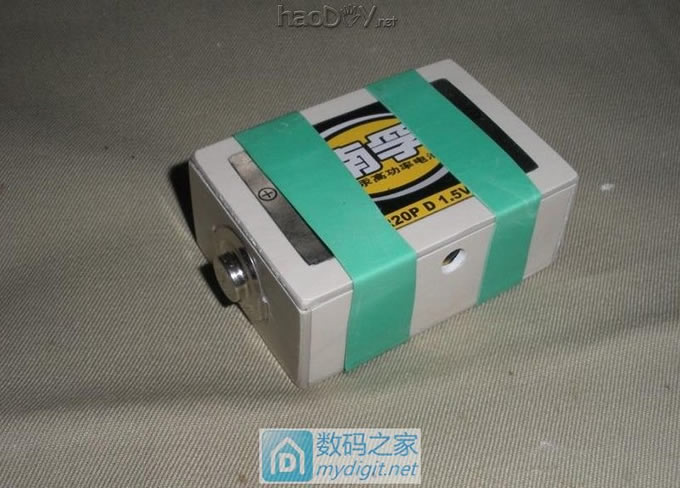

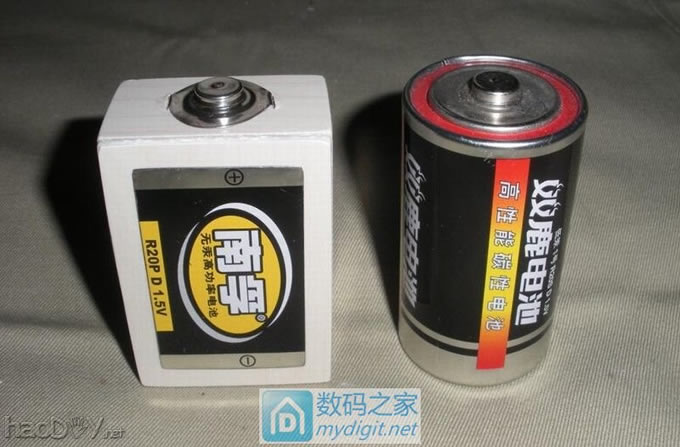

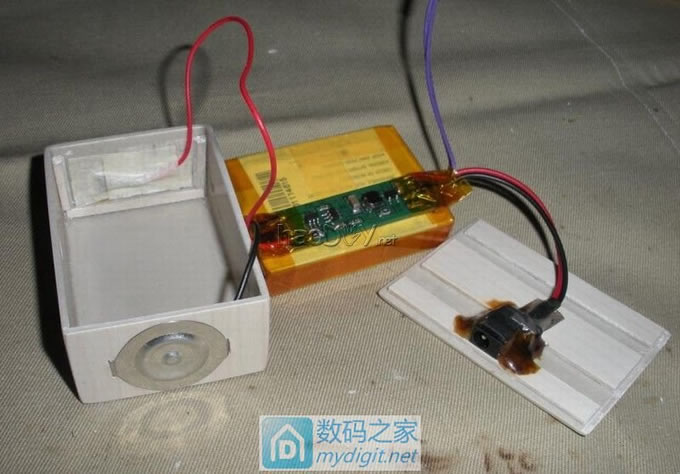

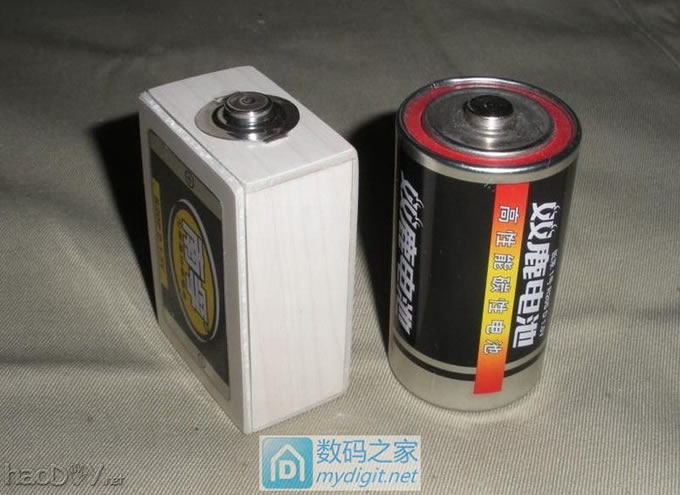

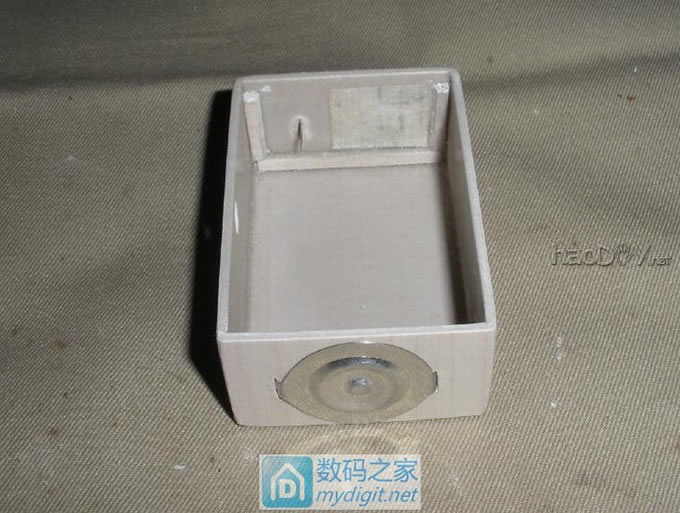

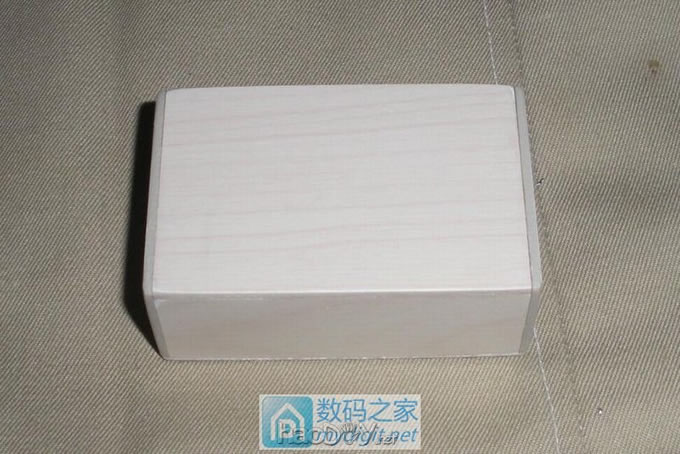

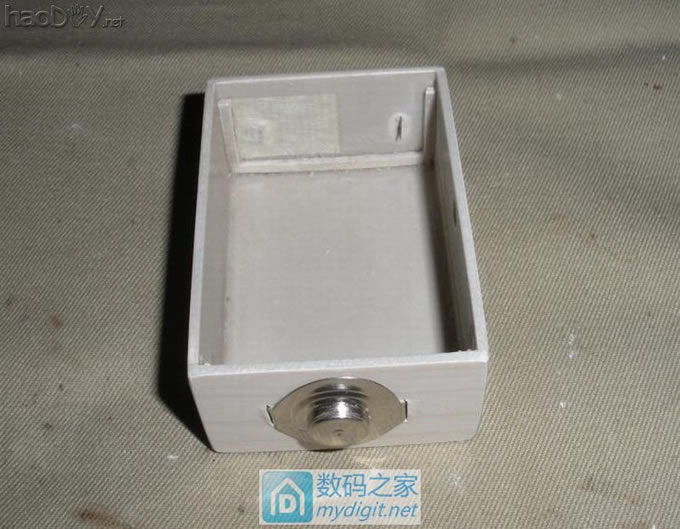

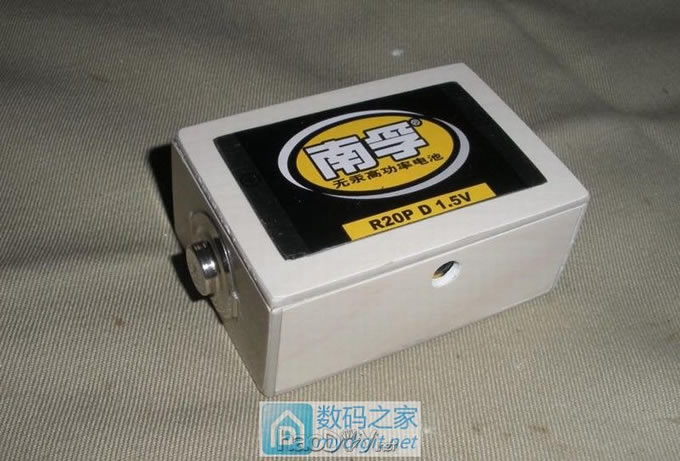

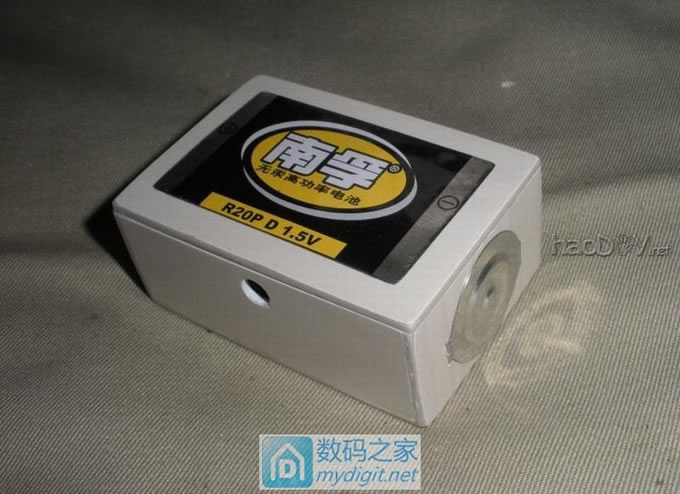

根据做的外壳厚度，将正负极挡片做适当修正，以嵌入后大小合适为宜。  根据固定在顶盖的充电口位置，开好充电口；然后将挡片嵌入外壳（可适当的使用101粘一下正负极挡片），挡片嵌入后再对外壳内部两端适当加固，然后对挡片做一下绝缘，这是使用的是美纹纸。     进行最后的焊接组装，测试无误后做好绝缘。   装壳安装，为了稳固，可在顶盖四周粘一层双面胶，贴合效果会更好。  安装好的效果。  使用双面胶将标识板粘到顶盖上。   和1号电池对比图。   这个再使用过程中，要外壳会受到弹簧外力挤压，不放心可使用宽热缩管加固一下（没有的话使用胶带也可以，充电口可使用火柴之类的烫个口，以免影响充电）。

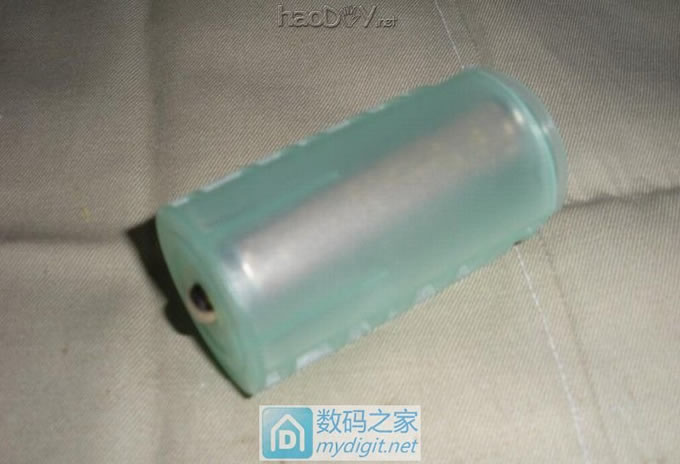

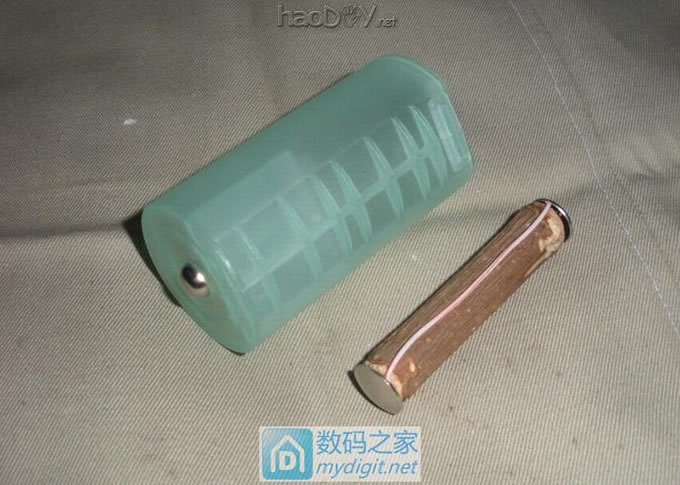

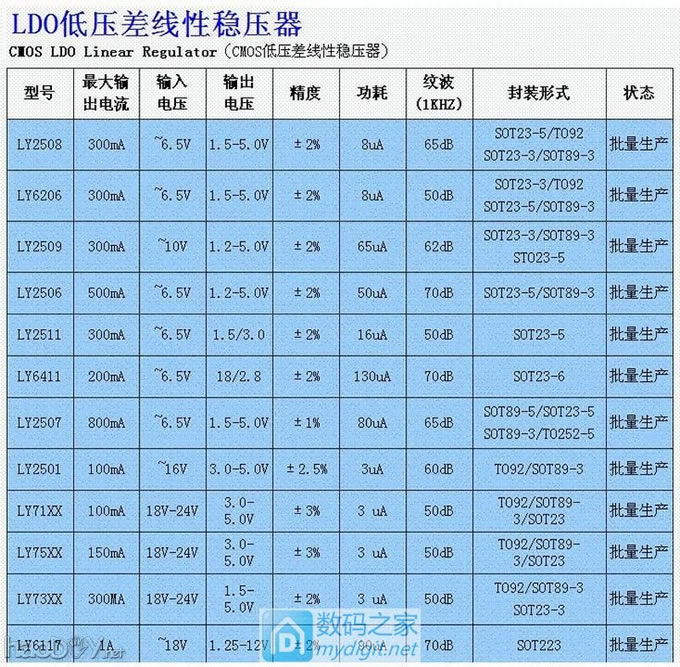

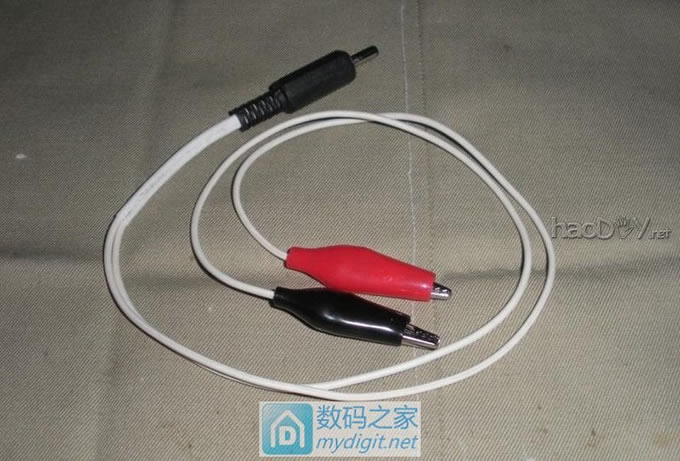

做了根3.5-1.1mm接口的夹子线，可用来辅助测试内部锂电池电压。 四、扩展应用 这个板子结构简单，改装方便，静态电流电流低，很适合使用锂电池供电长期不断电使用。除了可当1节1.5V电池使用外，还可以当2节1.5V电池使用。可用在使用1节或2节1.5V电池的电子产品上，如遥控器、燃气灶、热水器等等。  这个如果当3V的使用，可以使用5号转1号电池转接桶做个占位桶，当然也可以使用别的，我是利用手头的材料做的。找根长短合适的木棍，用两个图钉固定一段导线，然后装进转接桶即可。  这个板子比较小巧，可以方便的固定在电器内部，使用锂电池供电。使用前，可以使用上面提到的红色指示灯检测线，测试一下，不放心，也可以使用万用表测试一下。个人认为，这种DC-DC降压芯片，在电压稳定的环境，击穿的概率不是很大。 相关链接： 使用三星线充充电板制做锂电池万能充 附： LDO低压差线性稳压器  (责任编辑：admin) |
