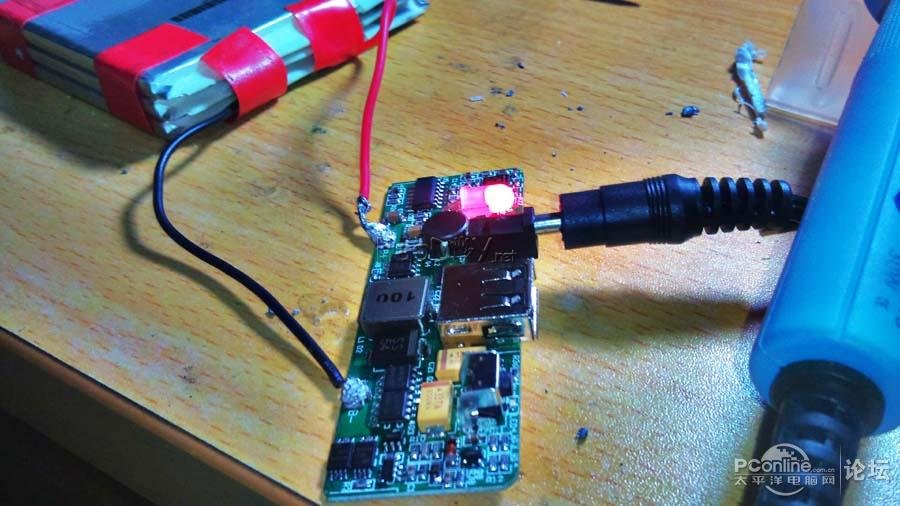

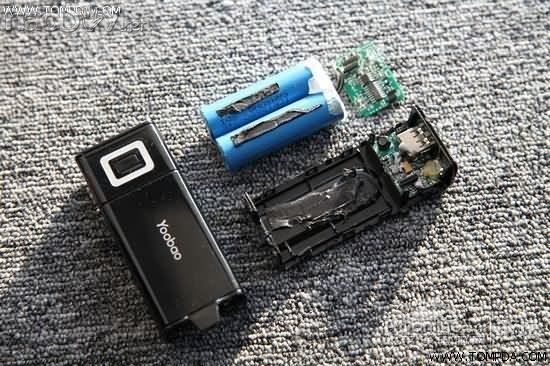

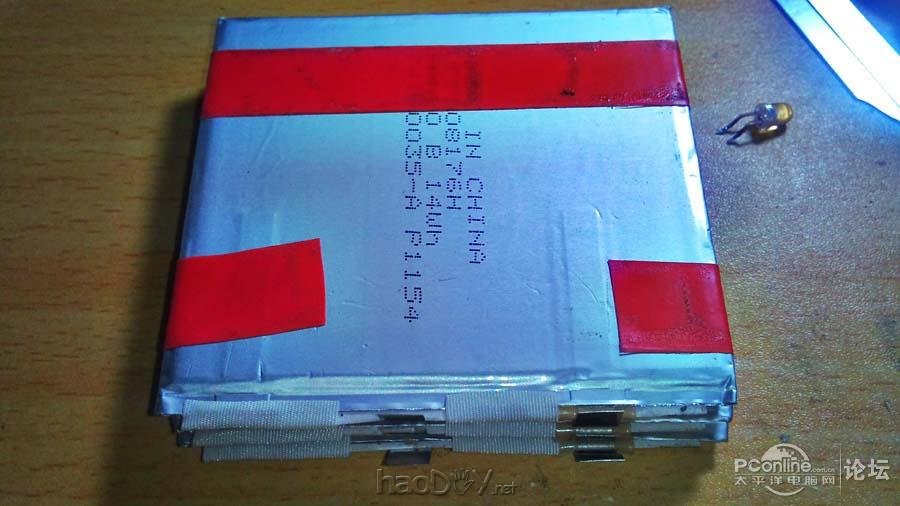

犹记得去年骑车去西藏的时候，常常因为手机没电，导致跟队友失去联系，找不到旅馆，迷路之类的，虽然带了三块电池，可是大坏蛋的吃电量实在厉害，在高原太阳猛烈，屏幕都是开到最亮的。坐火车回来的时候，拉萨到广州足足57小时的车程让我差点崩溃。 由于本人换机较勤，买电池不是一个好办法，因此DIY移动电源成了我的首选，上淘宝找了找，都是一些小容量的，4000毫安的移动电源售价大概在100元左右，许多消费者都容易被这个数值蒙蔽，以为4000毫安能充很久，这里给大家普及一下知识先： 移动电源是利用组合锂电池加上升压板进行组装的，常规的移动电源使用18650锂电池，为什么我们要把他叫锂电池呢？因为它的正极是以“钴酸锂”为正极材料的电池，当然现在市场上有很多的电池，有磷酸铁锂，锰酸锂等为正极材料的电池。 18650的电池参数： 电压: 3.7V 容量: 2400mAh x 2 外形尺寸： 直径：18±0.2mm 高度：65±2.0mm 重量(约): 95.8g ~~~~~~~~~~银家是分割线啦~~~~~~~~~~ 接下来看看市面上主流的移动电源拆解，由于过程涉及暴力惊悚等限制内容，直接上器官图。  我们可以看到羽bo的移动电源是由两个18650电池组成，一个电池容量为2400毫安，这个容量为4800毫安的电池在天猫的售价为140元RMB。那么4800毫安能给你的手机充多少次电呢？ 我们来算一下： 实际输出容量＝电池容量×升压板转换效率×充电板转换效率 就拿上面这个4800毫安移动电源来说，芯片升压效率80%左右，除去接口、线路、保护板等损耗，实际能输出的在75%左右，假如拿来充手机，手机的充电效率80%左右，能充到手机里面的电能=4800×0.75×0.8=2880毫安。 如果是给小米手机充电的话，小米的电池1930毫安，2880÷1930≈1.5次，给iphone4 1420毫安的电池充电2880÷1420≈2次 作为移动电源来说的确够了，毕竟不是谁都经常旅行那么久，但是对楼主来说，还是不够，下次旅行还是需要的。对于囊中羞涩的楼主来说，不像爱凤用户那样舍得买几百块的移动电源，更不像买坑爹的品牌电源，只能DIY了，于是上网查找资料，然后上淘宝淘材料。开始了本次DIY之旅。 三天后材料到期，来看下都有些什么： 三块三洋14wh容量的聚合物锂电池 5V-3A升压板 十合一电源线 红黑60芯电线 热熔胶。 [attachimg]494950[/attachimg] 来些特写： [attachimg]494952[/attachimg][attachimg]494953[/attachimg][attachimg]494955[/attachimg] 电池我选用的是＞3700毫安的三洋聚合物锂电池，这种电池不会爆炸，安全性较高，三块组合起来就是3700X3=11000mA。电池的电压为3.6V，因此需要使用升压板来提升到5V，而在这个转换过程中需要消耗一定的电量。  升压板选用的是5V-3A的，一般手机充电器的电压为5V-1A，也就是说这块升压板可以给多部手机充电。ipad等平板电脑则需要2.1A的电流，也就是说给平板电脑充电也绰绰有余。  十合一充电线，有点可惜的是每种只有一个接口，如果两部接口一样的手机只能一部部充了。  60芯电线，电流传输杠杠的！  热熔胶，固定升压板和电池用。 OK，材料准备齐全，开始组装了！  ~~~~~~~~~~银家是分割线啦~~~~~~~~~~ 1、首先把电池给组合起来，用绝缘胶带缠在一起，使用并联方式并联起来，三块电池的正负极必须一样。否则就等烧吧。   2、用电烙铁，锡丝，将电线的红线焊在锂电池的正极上，黑线焊在负极，用绝缘胶带封上，红黑线长度根据摆放位置要提前算好，我接的不够长重新接的  （图中左边正极是焊接后的效果，右边是封胶带后的效果。）接着再继续焊到升压板上（注意！！正负极必须必须对准！！否则烧掉！！我不小心正负极接触了一下，差点烧掉 ） (责任编辑：admin) |
