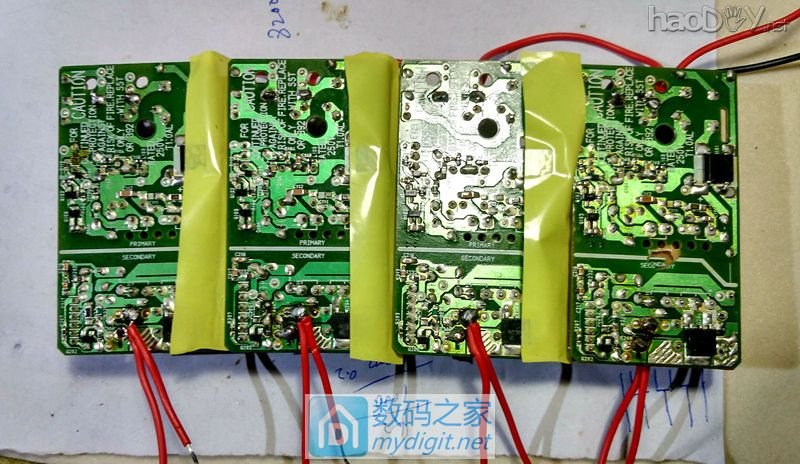

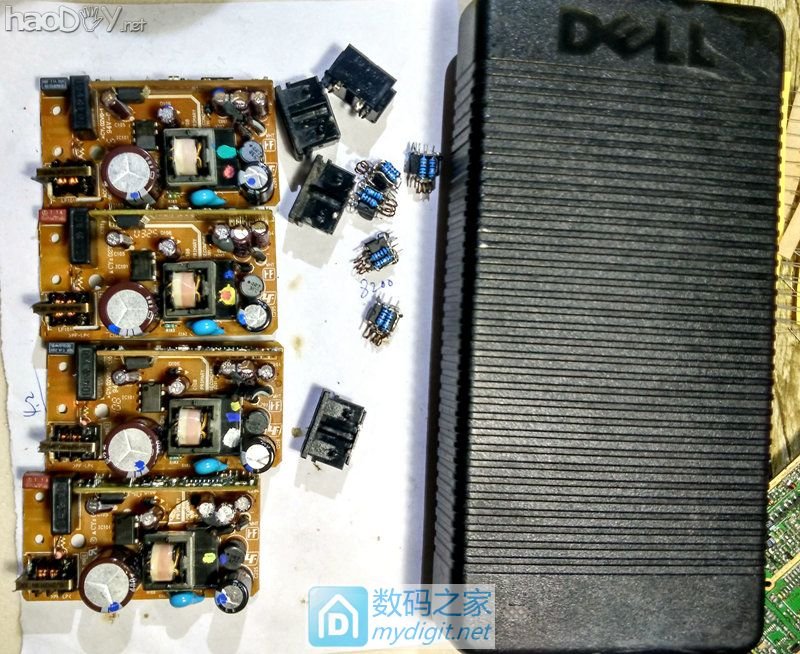

板子之间绝缘，还用了纸板和硅胶在板子之间，没拍照。
用索尼4.2V电源适配器DIY的4S平衡充|创意DIY - 数码之家

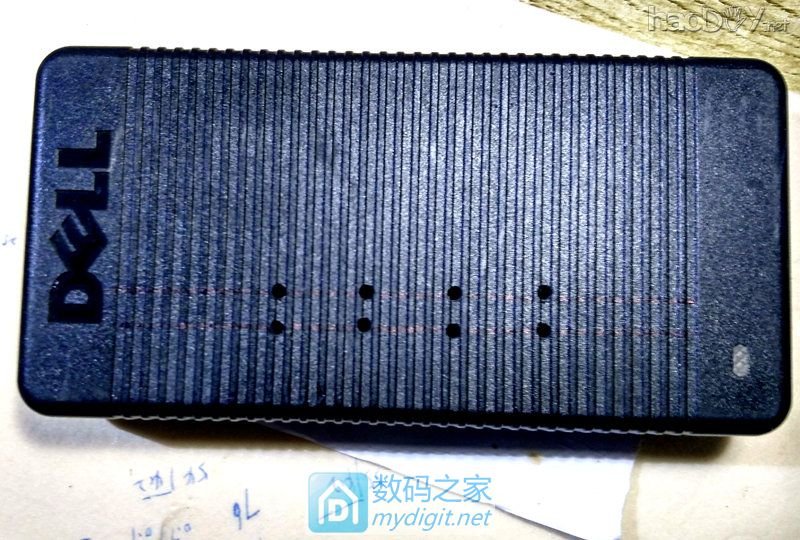

给LED指示灯准备洞洞~
用索尼4.2V电源适配器DIY的4S平衡充|创意DIY - 数码之家

继续

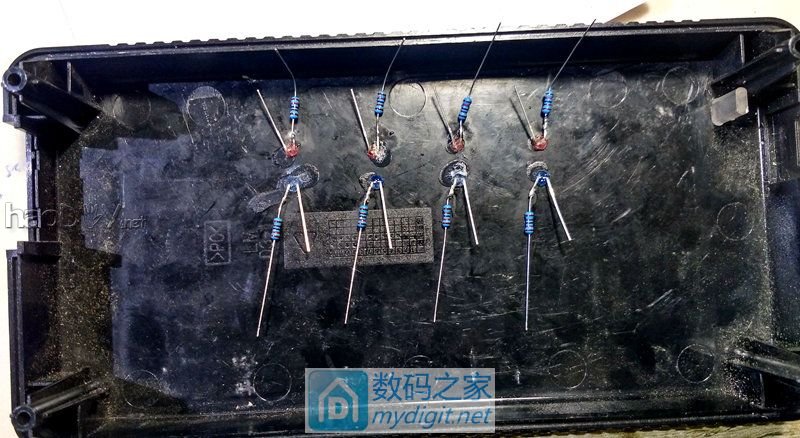

安装LED，502固定。
用索尼4.2V电源适配器DIY的4S平衡充|创意DIY - 数码之家

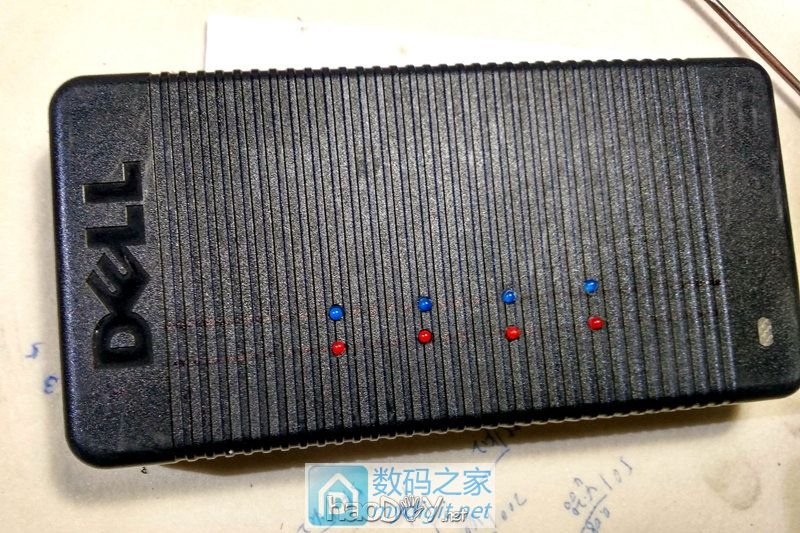

正面~

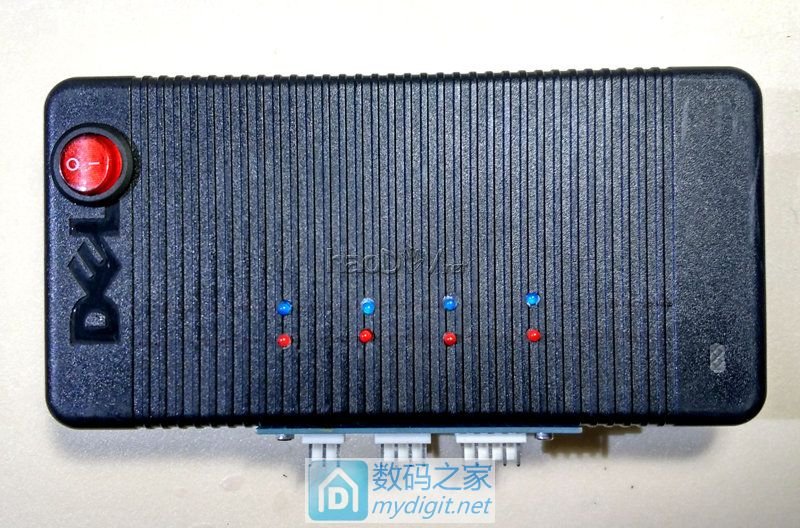

装个开关

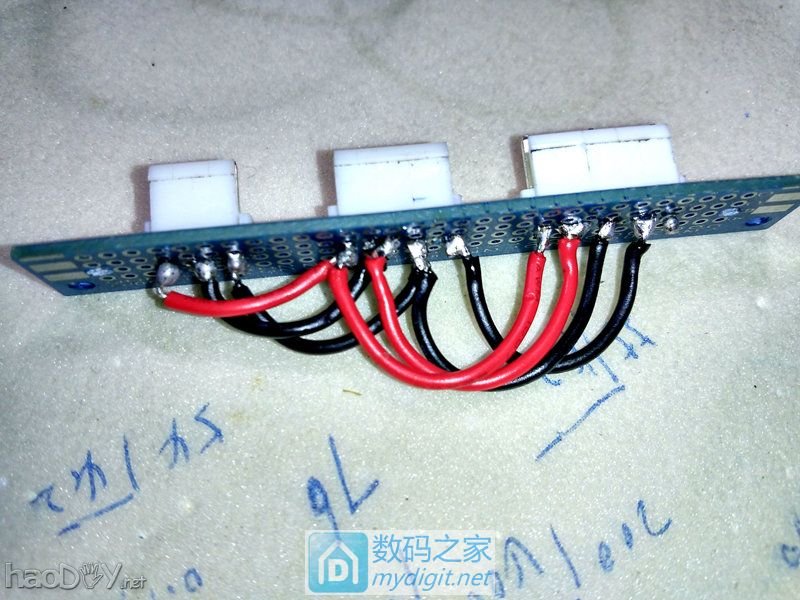

制作插头板。。。
其实很费事的，看着容易用索尼4.2V电源适配器DIY的4S平衡充|创意DIY - 数码之家

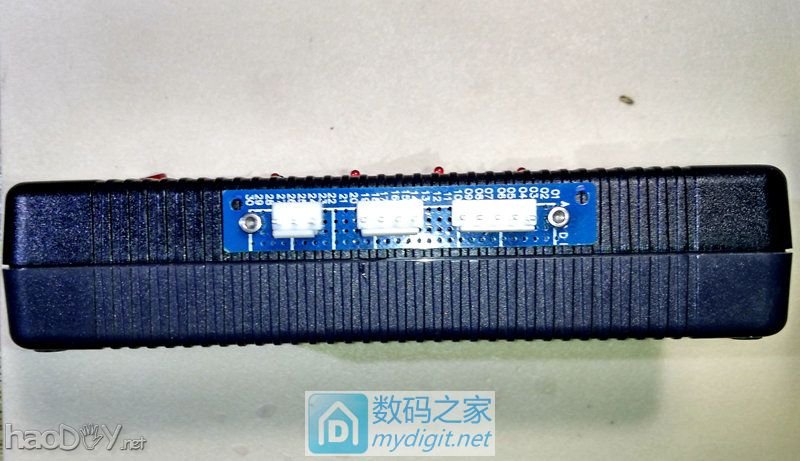

装上插口板

好多图没拍，就直接到这里了，
接线过程也蛋疼的很。。。
用索尼4.2V电源适配器DIY的4S平衡充|创意DIY - 数码之家

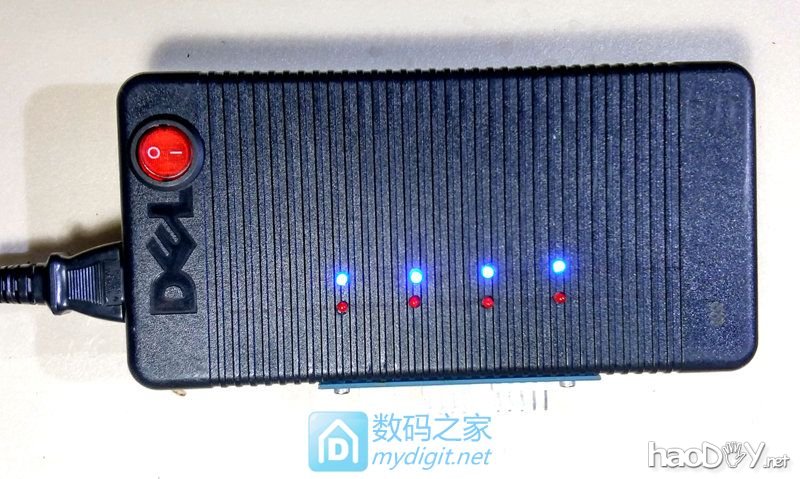

盖盖儿

还可以吧，这电压。

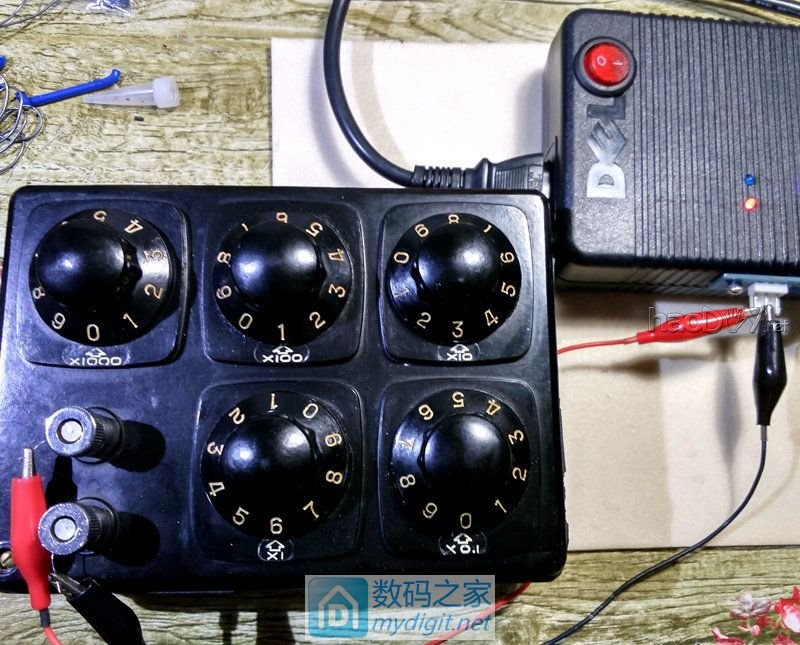

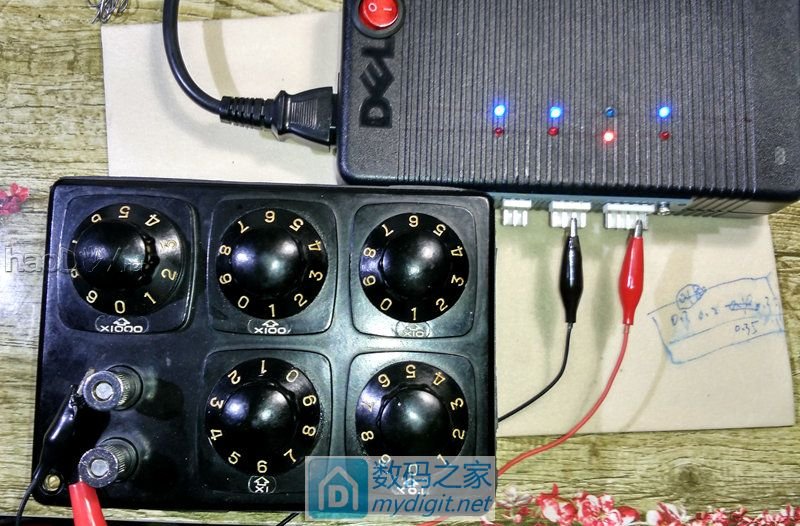

第一组转灯电流测试，136欧时红灯。
用索尼4.2V电源适配器DIY的4S平衡充|创意DIY - 数码之家

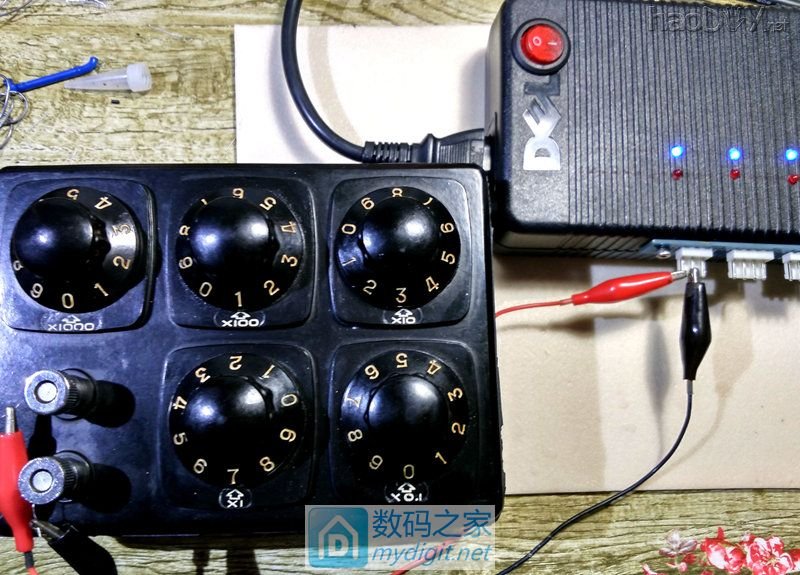

137欧时变灯，计算可知转灯电流为30.65ma，算是很准也很合适，比较满意。用索尼4.2V电源适配器DIY的4S平衡充|创意DIY - 数码之家

依次测试完，

转灯电流分别约为：
30.6ma/34ma/36ma/30ma,非常满意了。
过程中有两个LED不亮，检测是LED 有问题，更换后一切正常。

谢谢观看，下次再见。晚安~ (责任编辑：admin)
