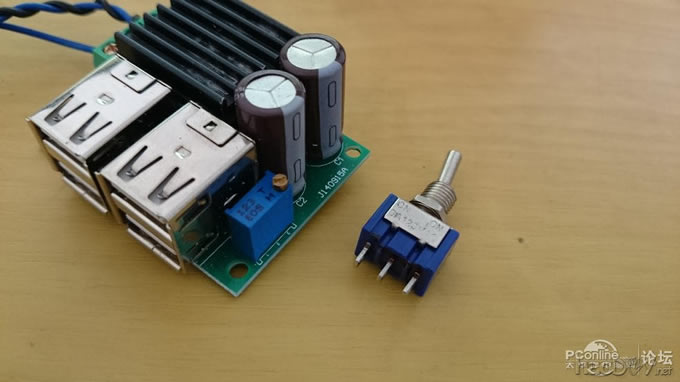

毫无疑问，每个移动电源都要转换板的，人家是3.7转5，我的是12转5
电池无法内置，就弄一个外置式的转换板吧

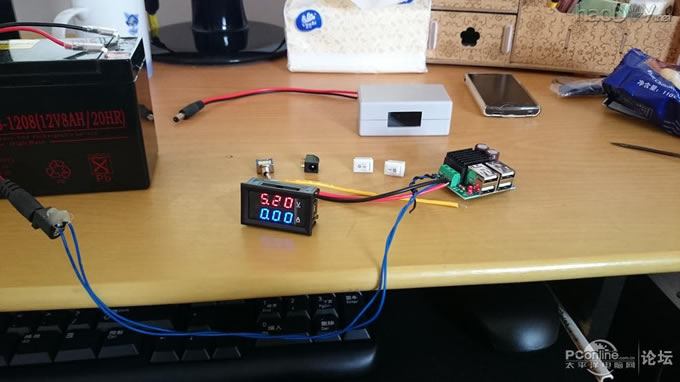

测试下板子是否正常~~接上线试试

正常了~~表头有显示了

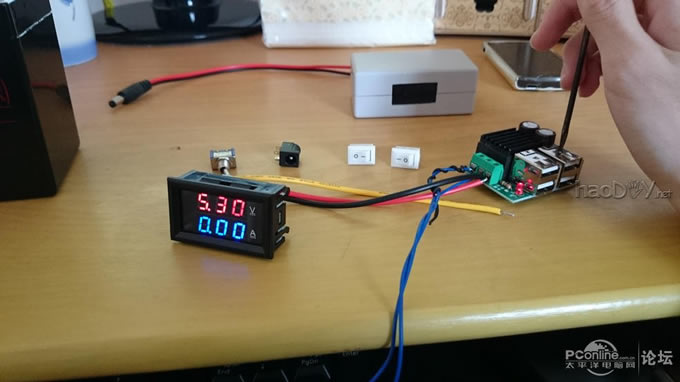

用螺丝刀把输出电压调到5.3v，有些设备达到这个电压就能进行快速充电的
也不用担心会出问题，因为手机内部自带稳压电路的

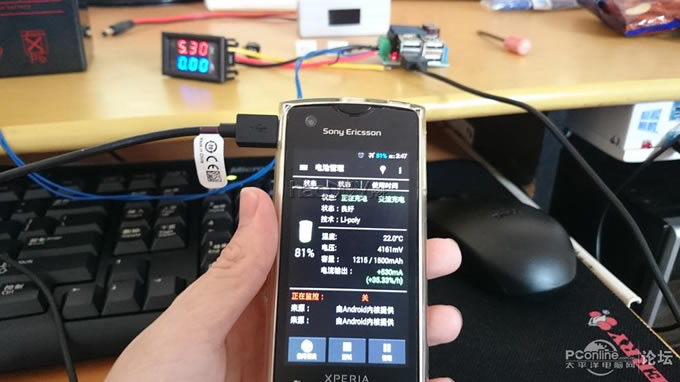

掏出小8来看看正不正常先~~~

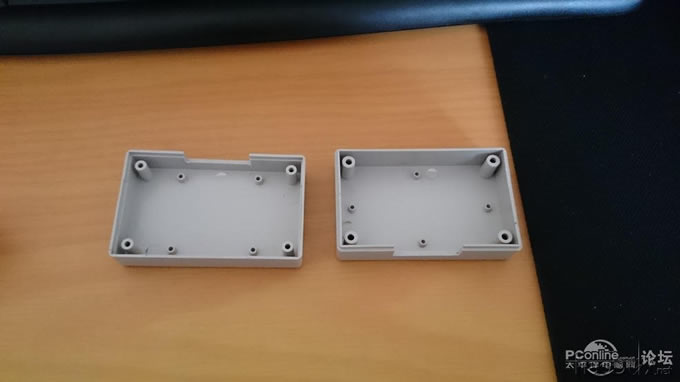

这是转换板自带的壳子，准备拿他开刀啦
壳子太小，要把表整个放进去，根本放不下。。。

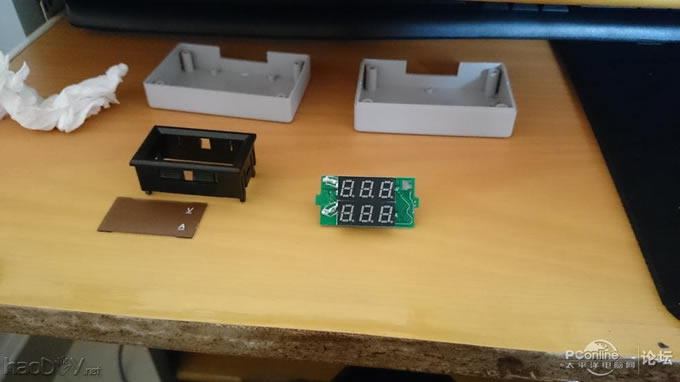

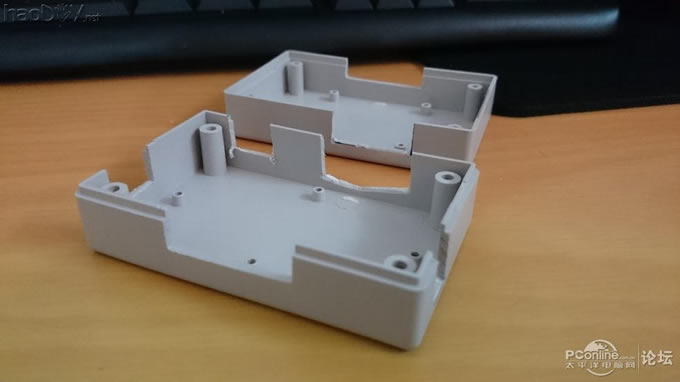

所以。。。脱脱脱，你懂的

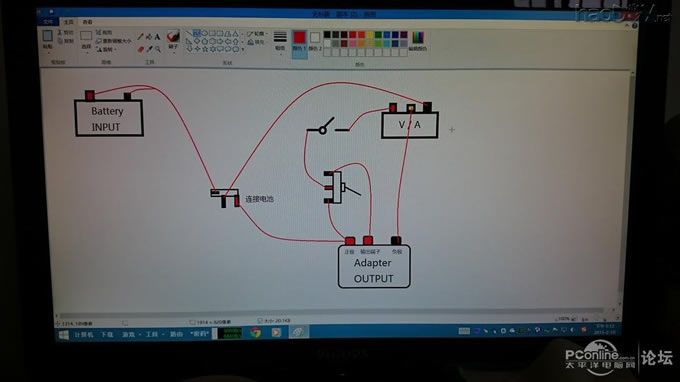

动手接线前先画好电路图，能省去不少功夫
不会用CAD那些软件。。只好用初中的办法了，直观明了
表是用来测电压，测输入电流的。电压检测点可以由一个切换开关切换

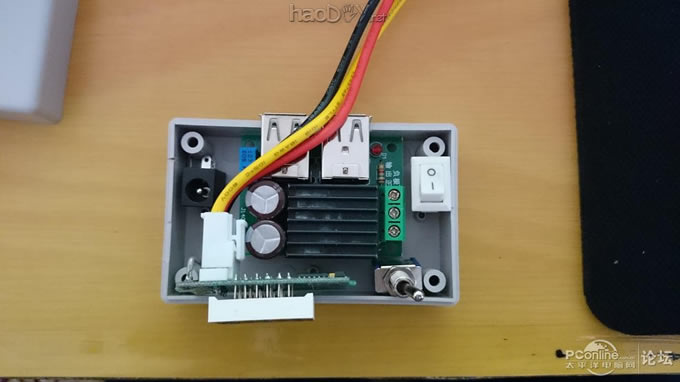

大致布局就是这样子，还是算很紧凑的

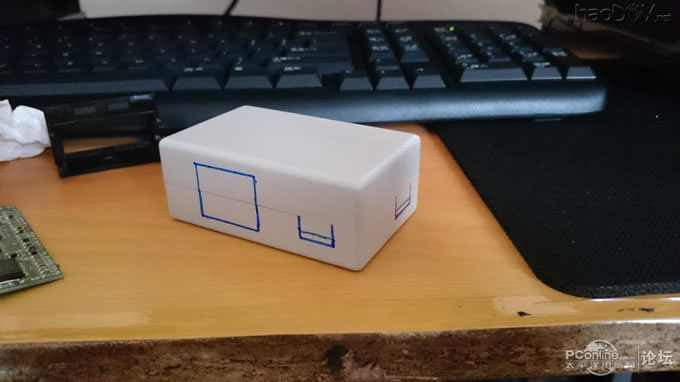

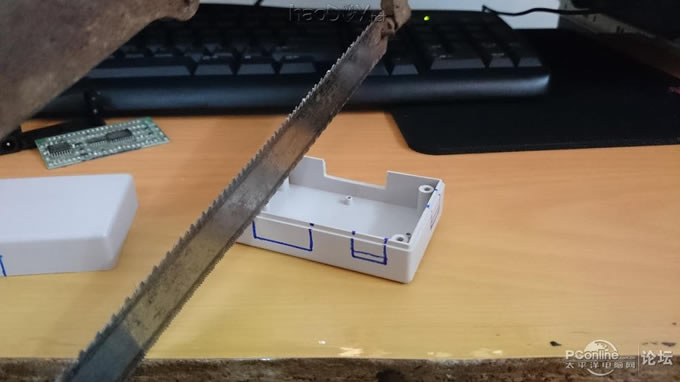

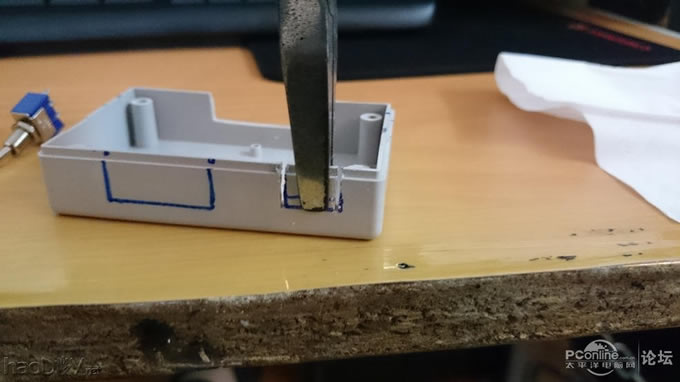

用水性笔标记下开孔位置，屌丝的手锯、钳子出动~~~

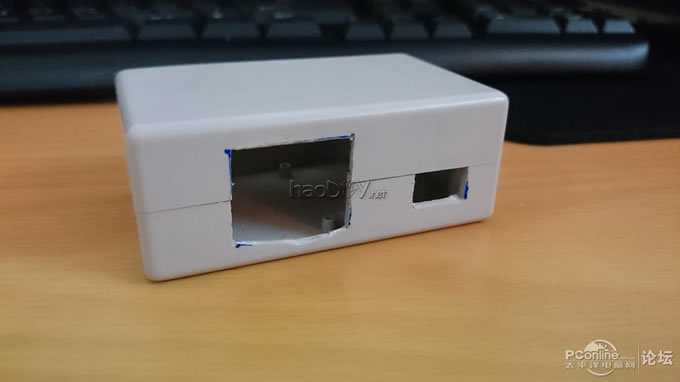

开孔质量实在有点差，表头的位置一不小心就开大了

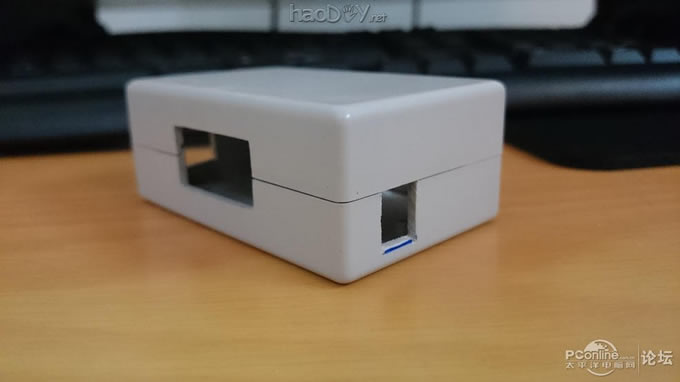

和原先自带的孔相比，我那个差得远呢

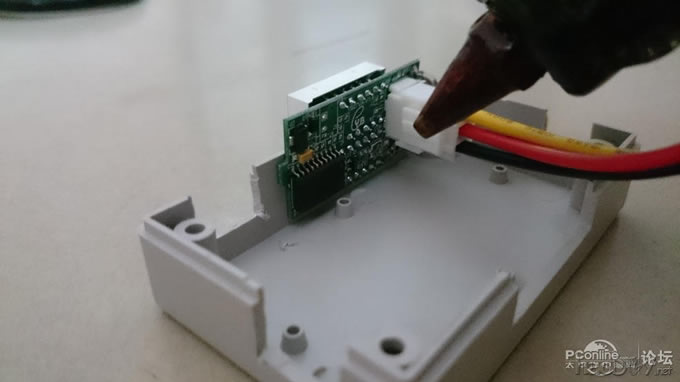

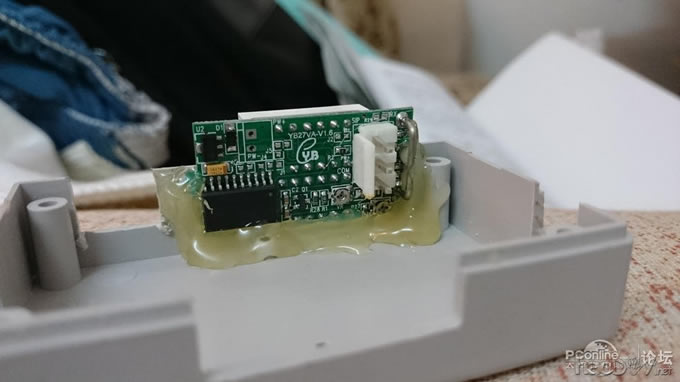

二话不说，插上长风胶枪，先把表给射了

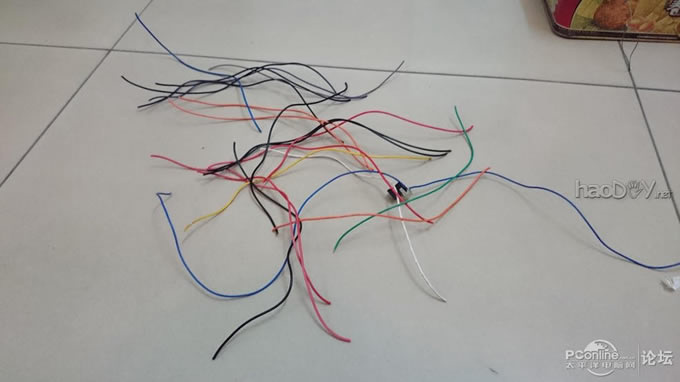

一大堆从废电源剪过来的线，准备按电路图焊线~~

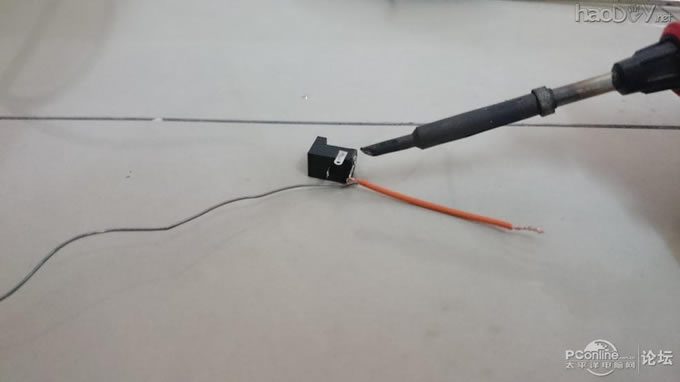

焊插座、开关等等~
注意焊点要尽量饱满，不然电阻会比较大
