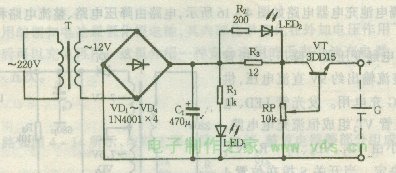

这里先容一个简质朴用的多节镍镉电池充电器，只需调解充电器里电位器的阻值，就可以对1～7节差异节数的5号镍镉电池举办充电。 电路道理 电路道理如图所示。220V交换电经变压器T降压、二极管VD1～VD4整流，再经电容C1滤波输出约14V阁下的直流电压，一起经R1使发光二极管LED1点亮，指示电源事变；另一起经电阻R3限留后由三极管VT与电位器RP调压输出，向镍镉电池组G充电。调解电位器RP的阻值，可以改变充电器的输出电压，以顺应差异节数电池充电的必要被充电池应串联接在充电器的输出端上。R2与LED2构成充电指示电路，在充电进程中，LED应能正常发光指示。跟着充电不绝举办，镍镉电池组的端电压不绝升高，充电电流就会逐渐减小，LED2的发灼烁度也随之降落，当LED2发光很暗时即暗示电池已经富裕。 元件选择与制作 VT应回收3DD15、BU406型塑封大功率NPN型三极管，不必加装散热板；VD1～VD4可用1N4001型等平凡硅整流二极管；电源指示灯LED1可用赤色发光二极管，充电指示LED用绿色发光二极管。 RP用WH7型卧式微调电阻器，R1为碳膜电阻器，R2为RJ-1/2W型金属膜电阻器，R3要用1W金属膜电阻器，C1为CD11-16型电解电容。 T回收220V/12V、3VA小型电源变压器。 本电路调试要点是调解电位器RP的阻值，起首应确定每次充电时的电池节数。待充电池应串联后再接入充电器，并串入电流表。调解电位器RP使电流表的数值在50～60mA间即可，然后封固电位器RP。若每次充电时电池节数差异，RP可改用WH5型小型合成碳膜电位器，每次在充电前均应调解RP的阻值，使充电电流在50mA阁下。
|
