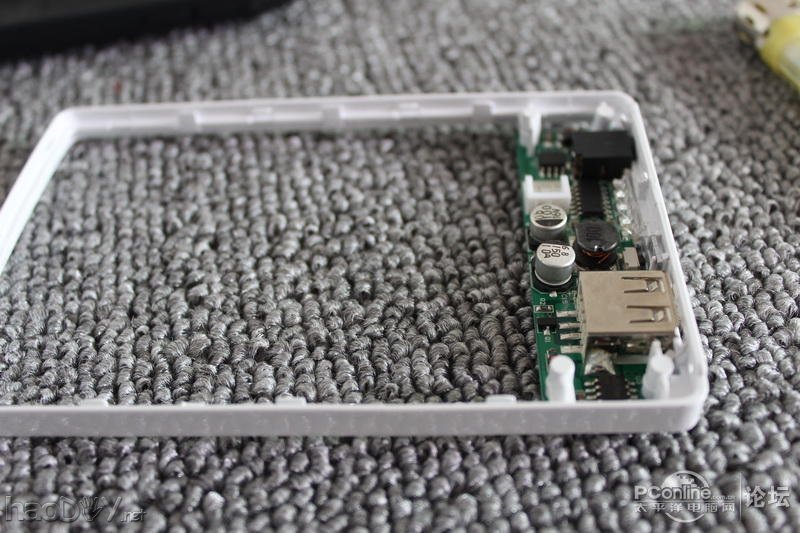

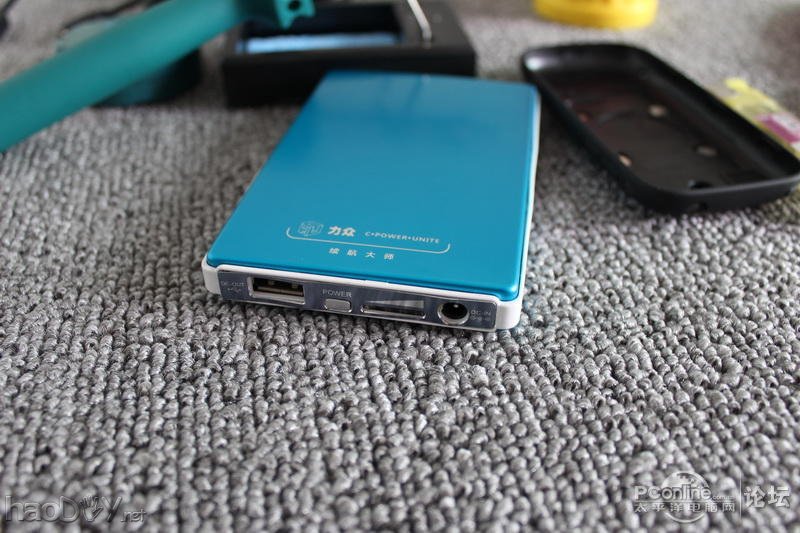

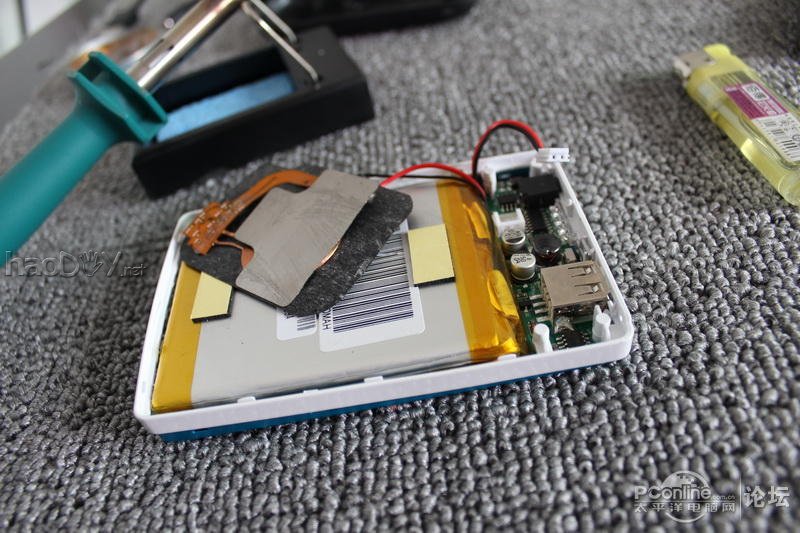

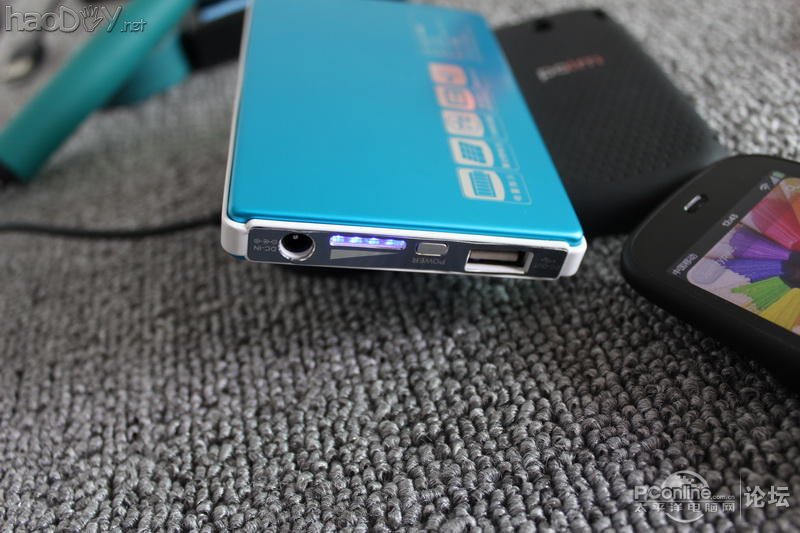

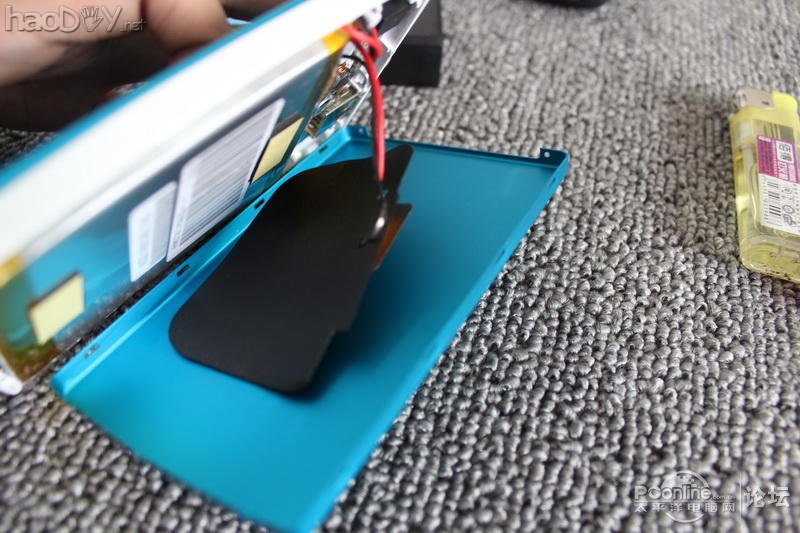

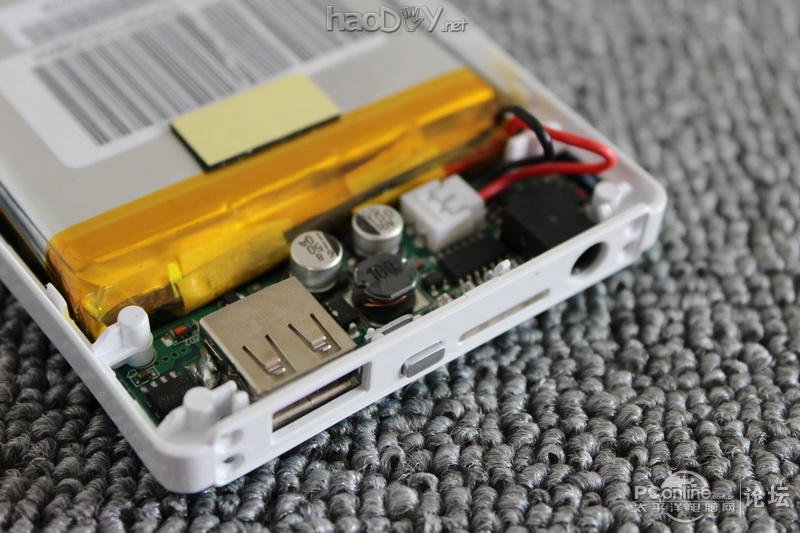

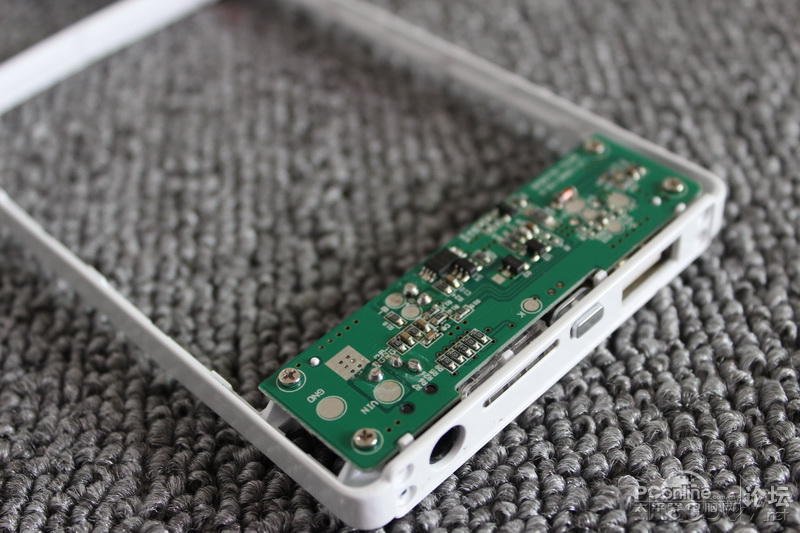

看见不少筒子把三星i9250加装无线接收线圈后改成像Veer一样使用点金石充电后，我不由的内心蠢蠢欲动。手头上正好有一个二奶机Veer，所以石头充电底座什么的都是现成的，缺少的只是一个无线接收线圈而已。 当然，把主力机改成像Veer一样无线充电的方式现在已经弱曝了，因为有N多胸弟姊妹蜀黍们已经改装手机成功了。假如我要改装的话，当然要改装大家没改装过，这次改装对象是主力机用的力众移动电源。我想应该还没有人改装过吧？~那么～我这应该是全球第一台无线点金石充电的移动电源了吧！！哈哈～ 下面开始进入电工模式～    这就是大名鼎鼎的Veer及其无线点金石充电套装，相信很多像我这样的电工宅男已经见怪不怪不了  这次动工的主体---力众续航大师三代商旅版移动电源，一直是另外一部主机手机的续航后备，现在要把它改装成和Veer一样用无线充电。  充电底座是现成的，但是还少一个充电线圈。这个是网上淘来的HP Plam pixi plus后盖。  其实Veer无线充电原理很简单，就是电磁波感应原理：无线底座的线圈连接有线电源产生电磁信号，手机后盖上的充电接收线圈通过感应发送端的电磁波信号产生电流给手机电池充电。 现在我就是要把Plam pixi plus后盖的无线接收线圈拆下来改装到力众移动电源身上，实现力众移动电源的无线充电。   从Plam pixi plus后盖的拆下的无线接收线圈：开始很心急，动作很生疏，差一点就把线圈搞断，幸好及时的调整状态，小心翼翼的拆了下来，慢工才能出细活啊～  然后从家里的杂物箱子里淘出了两根小导线，用来把无线点金石线圈的正负极桥接出来。通过咨询和查资料，确定了线圈上远离线圈的一端是正极，近的一端是负极。   出动洛铁、锡丝和松香把无线接收线圈的正负极桥接了出来。～好久没动烙铁了，出来的成品貌似很渣，呵呵，毕竟不是专业人士啊～有空得多练练  把接好的线圈手工DIY到原来的贴纸上，待会再把另外的正负极接到移动电源上。 继续～移动电源拆解  找了很久，才发现前面显示电量及接口部分是可拆卸的挡板，拆了下来，然后拧下螺丝，就把续航大师商旅版拆了下来  #p#分页标题#e#  第一次拆力众的移动电源，发现做工还可以，而且内部聚合物锂电芯还做了很好的电路保护。   把电芯也拆下来，准备接导线正负极到移动电源PCB板上。  找准位置，接的对象是这两个PCB板上的电池正负极上  继续电工动作，唉，发现用烙铁真的是一门技术活，别看改装原理很简单，但到了真正DIY过程中，烙铁应用并不是很顺手，因为PCB板很小，只能打起十二分精神小心翼翼的焊接  然后是一系列的重复动作，接正负极线理好，放好移动电源电芯  再把这一边对着续航大师后盖上，因为加了线和无线接收线圈的原因，费了好一会功会才把移动电源合上。  继续，把移动电源螺丝装好。 呼，终于把这次改装完成了。原理真的很简单，但是DIY实施下来，发现要很大的耐心、精力和时间，而且这次使用烙铁不熟手，还好没有把头发烧了，哈哈～希望改装能成功吧，看看成果先  拿出Veer的石头，把移动电源放了上去，通电之后，充电指示灯亮了，果然力众续航大师无线充电改装成功了～ 哦也哦也，超级happy哇,，虽然不是很难的DIY，不过自己体验下来还是相当的酷、相当的爽，相信众DIYer会理解我的心情的，就这样，第一台无线点金充电的移动电源诞生了
