这个全自动冰箱掩护器线路简朴、成果一切、举措靠得住迅速，是电冰箱行使中有效的附件。

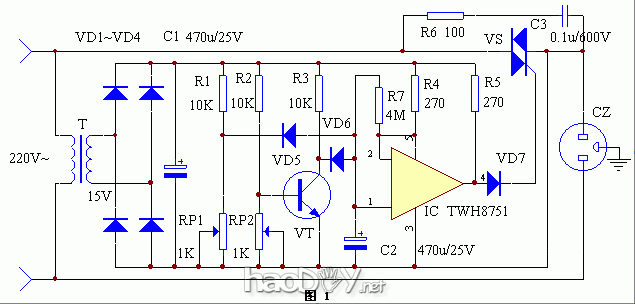

电路道理见图1。当220V市电电网电压过低时，也许破坏电冰箱电机时，R1和RP1分压值减小，使VD5导通，使集成电路IC导通，接着使VD7截至，随之双向可控硅VS关断，从而割断电冰箱电源。调理RP1可设定欠压掩护值。
当电网电压过高时，有也许使冰箱电机过热销毁。这是R2和RP2的分压值增高，使三极管VT导通，随之VD6导通，接着IC1导通，使VD7截至，可控硅VS关断。调理RP2可设定过压掩护值。
R7和C2组成了断电延时启动电路。当断电后又当即通电时，C2两头电压不能突变，使IC1②脚掩护低电平而导通，从而使VD7截至，VS截至，掩护了冰箱压缩机。延时时刻由R7及C2的数值抉择，按图中数值延时时刻约为6分钟。
元器件清单见下表:编　号名　称型　号数　量R1、R2、R3电阻10K1/8W3R4、R5电阻270Ω　1/8W2R6电阻100Ω　1/8W1R7电阻4M1/8W1C1、C2电解电容470u/25V2C3涤纶电容0.1u/600V1RP1、RP2微调电阻1K2VD1－VD7整流二极管IN40017VT晶体三极管开关型　如3DK2C等1VS双向可控硅8－10A　≥600V1IC大功率开关ICTWH87511T电源变压器次级电压15V　功率5W1 本掩护器建造调试都很简朴，故不详述。调解RP1、RP2时，可用交换调压器来模仿市电电压的坎坷变革。
