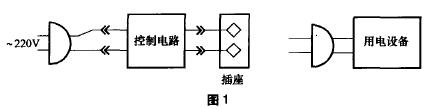

现实糊口中，因为拔插电源插头不慎触及到插头的金属部门，造成人身危险或受到电击的事情时有产生，为了担保用电安详，我们在原先的电源插头与插座之间建造了一个节制电路，可以或许在人手靠近插座(约5cm～6cm处)时，自动断开插座的内部电源，而在人手分开插座后，又自动规复插座内部的电源毗连，无需人做任何操纵，简朴利便而适用，可以说它是一种具有“傻瓜型”安详掩护成果的新型电源插座。该插座的道理框图如图1所示。
事变道理

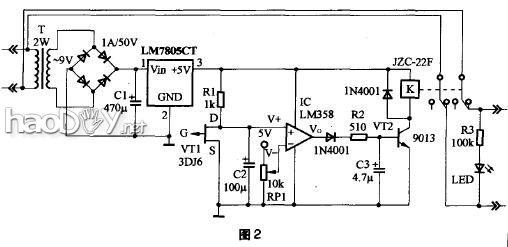

安详电源插座的电路道理图如图2所示。平常，结型场效应管VT1处于零偏状态，其漏、源之间的电阻较小，与漏极D相连的集成运算放大器IC(电压较量器事变方法)的同相输入端V+电位也较低。将反相输入端V-电位用电位器RP1调至稍高于V+，这样，V+<V-，运放输出端Vo= 0，晶体管VT2截至，继电器K不举措。因此，两组动片毗连的220V市电与零线均别离正常接凡是闭点毗连的电源插座，电源指示灯LED点亮。
当拔插电源插头(指用电装备，见图1右侧部门)时，场效应管栅极G就会起首感到到人体的电信号，这时漏、源之间的电阻值增大，使V+>V-，运放输出端Vo由0变为1，VT2导通，继电器K当即吸合，两组动片均与常开点相连，而使常闭点毗连的电源插座处于断电状态，电源指示灯LED熄灭。这样，纵然人手触及到插头的金属部门也不会触电。C3浸染为缓冲杂波滋扰和蕴蓄必然的势垒电压，以进步继电器K吸适时的迅速度。当插头插好，人手分开插座往后，场效应管感到不到人体的电信号(或感觉度不足)，电路就又规复到正常事变状态，继电器从头开释，动片毗连的外电源及零线再次提供应常闭接点毗连的电源插座。
元器件的选择及建造
场效应管VT1选用3DJ6或3DJ7，栅极G可焊接一个面积约1cm 的薄金属片，以增进感到结果。
直流继电器K 应选用两组触点的，且触点额定负载应≥220V/3A为好，以满意一样平常电器必要。
其他元器件参数可拜见图中标示。
本例中，场效应管漏极D电位即V+平常约0.8V，V-约1.8V，而感到间隔(继电器K吸合)在5cm～6cm。
因为场效应管是靠导电沟道的宽窄来节制电流巨细的，易受情形(噪声、温度等)影响，在漏、源之间并联上一只电容C2后，可以使漏极电压的脉启航分减小，以进步它的不变性。
实测中，应按照感到间隔(手为被感到源，继电器K吸合为符号)细心调理V-电位(改变电位器RP1的滑动端位置)，做到既能使继电器K不变吸合，又不要过于迅速而发生哆嗦为宜(约莫在6cm～7cm)。
场效应管的位置，应只管阔别其他元器件，停止或镌汰电磁滋扰，应将其置于边侧或上方为好，并确保插头在间隔插座5cm～6cm时，继电器K的靠得住吸合。
正常事变时， 整机电流约10mA～15mA阁下。
