----精华教程，+100 D币---- 本固态特斯拉线圈教程由极客迷螃蟹兄编写，若需要转载，请联系QQ：1143297121 首先此特斯拉线圈教程面向新手，应该可以将特斯拉线圈的完整制作过程使用文字语言及视频来完整的呈现出来。 感谢大家的支持！ 下面进入正题。首先特斯拉线圈使用的电路是我之前发表过的TL494全桥半桥驱动电路。 详细介绍亲转到以下网址： TL494半桥，全桥驱动电路震撼发布！~喵-极客迷论坛 因为这次的电路采用TL494加三级图腾加IRFP460半桥的结构，所以功率不会超过100w。 次级线圈参数：20cm 50PVC管 0.31mm漆包线 绕制657匝左右 初级线圈参数：75PVC接头 2mm铜线绕制15匝 顶端电容：两个不锈钢盆 驱动电路：494音乐调制+半桥 特斯拉线圈结构框架：木质框架 电源：采用电动车充电器供电。63V 10000UF电解电容滤波 需要的东西： 电子元件篇： TL494 8050 10k电阻 8550 1k电阻 10k可调电阻 1UF电容 100k可调电阻 10UF电容 莲花座 脑子短路中。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。 自恢复保险恢复中。。。。。。。。。。。。。。。。。。。。。。。。。。。。。 200欧姆电阻 1n4148二极管 绿环 2pin插头 470pf电容 D92M-03二极管 IRFP460 1n5819二极管 5欧姆 大电流端子 结构部分： 木板 散热器 50pvc 75pvc接头 50pvc接头 50内堵 16cm螺丝 配套螺母 导线 洞洞板 电烙铁 焊锡 焊锡膏 漆包线 螺丝刀 钳子等等一切能用到的东西。 制作教程篇： 首先是驱动部分，驱动使用TL494 IC做主要的驱动芯片。

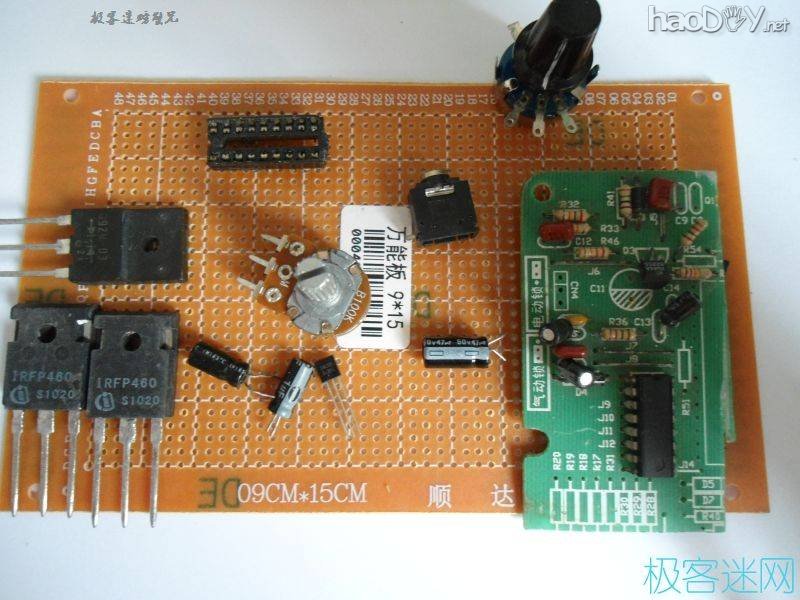

准备出芯片座和芯片

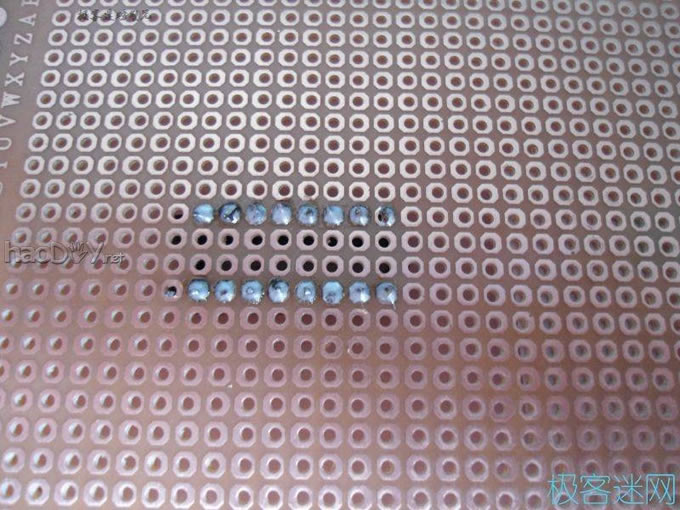

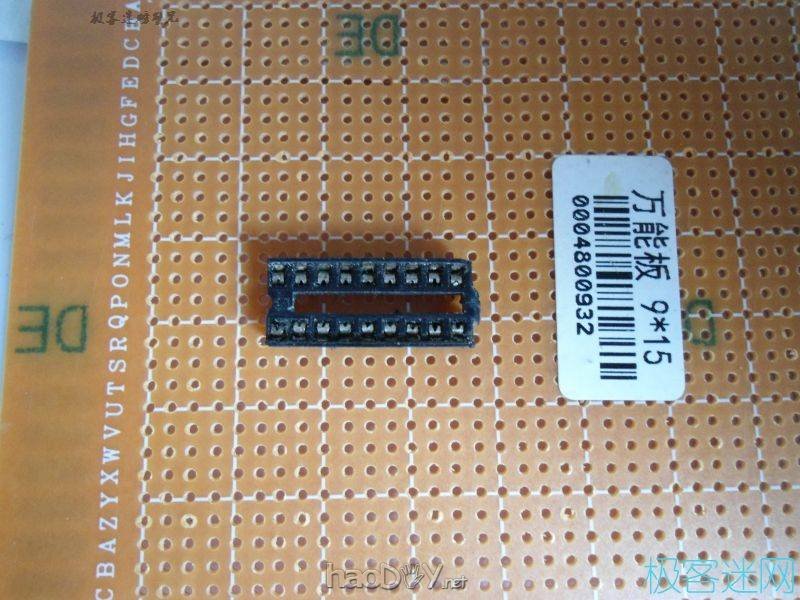

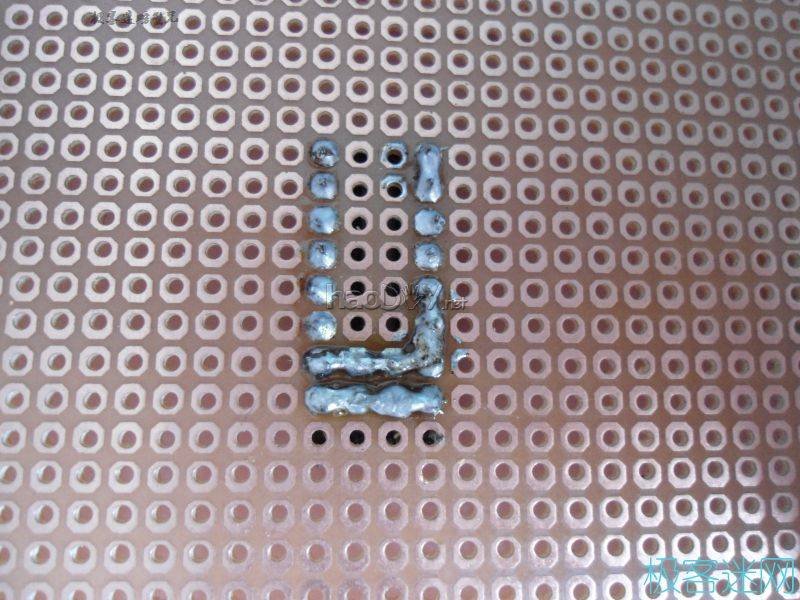

用的是二手芯片座，20pin的所以要剪裁一下。若是新的可以忽略。接下来用烙铁焊接。注意不要短路。

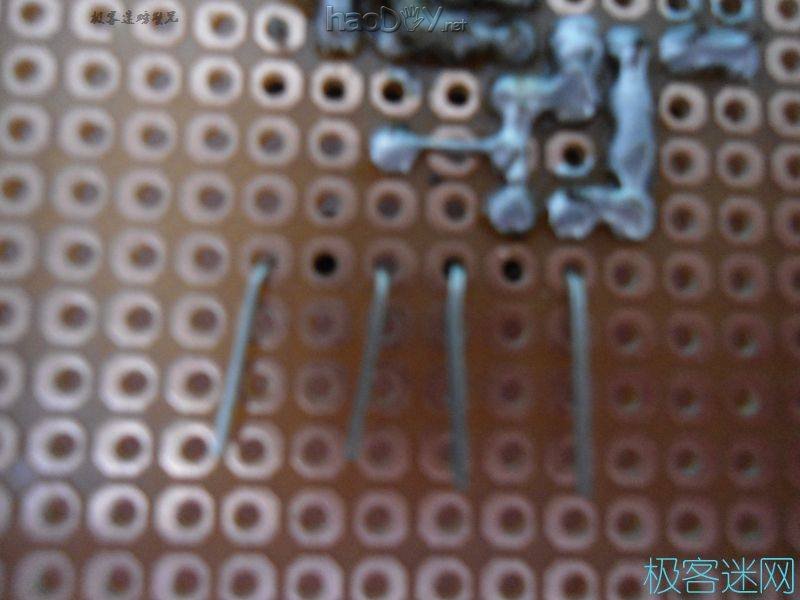

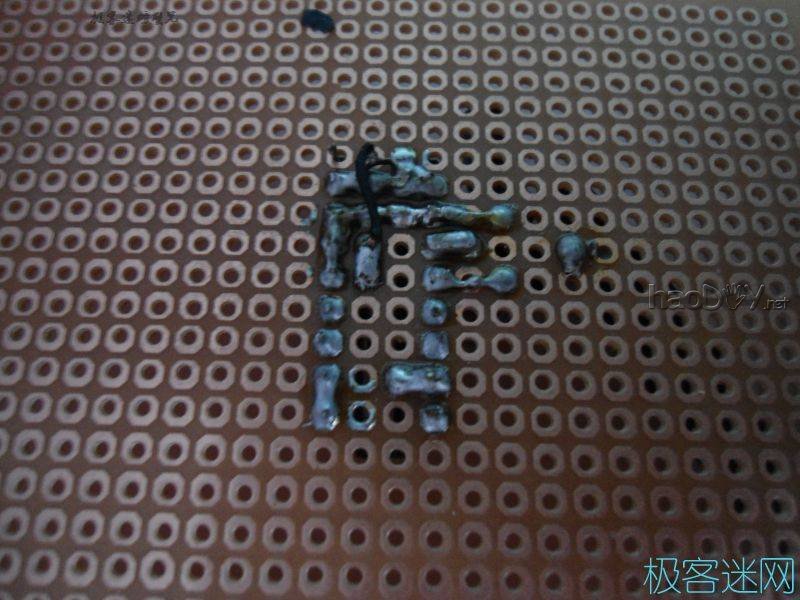

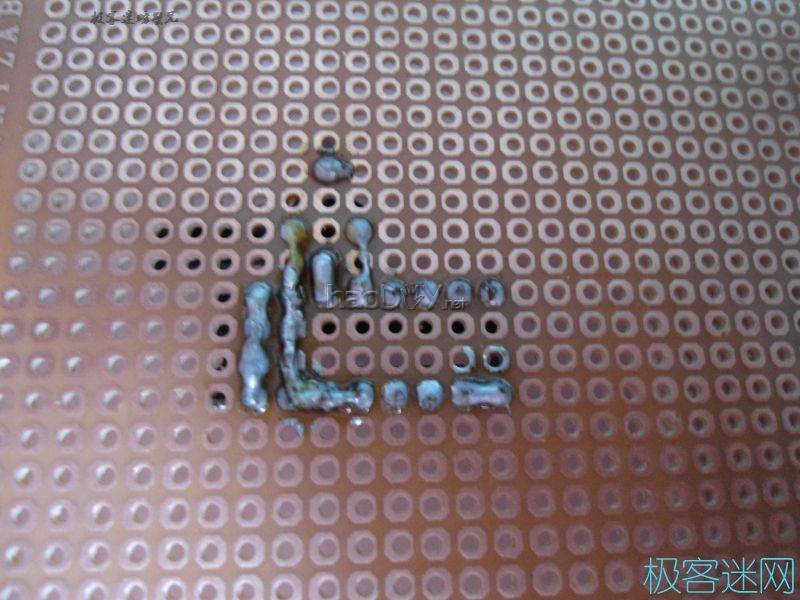

先根据电路图连接1pin和16pin。

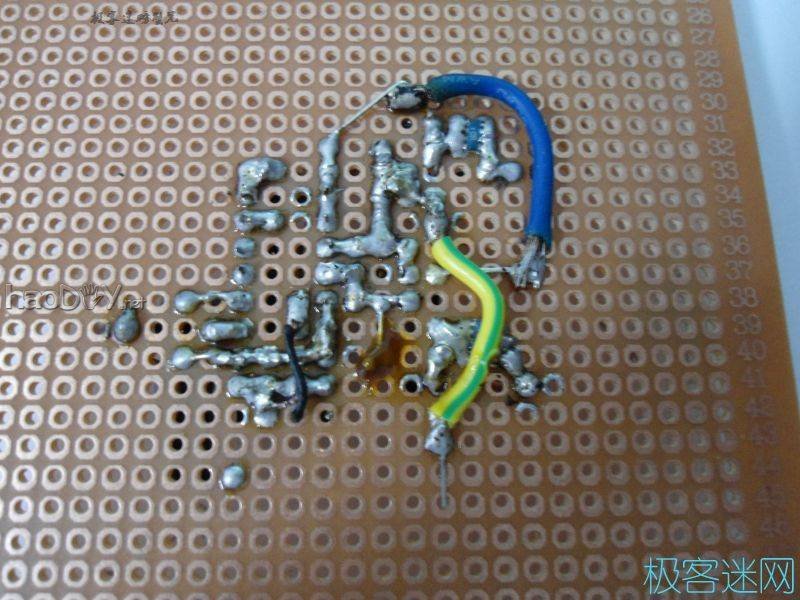

为了节省空间，我采用飞线模式，所以很乱而且这并不是明智选择，驱动讲究的的是减少干扰，飞线可能会妨碍正常工作。

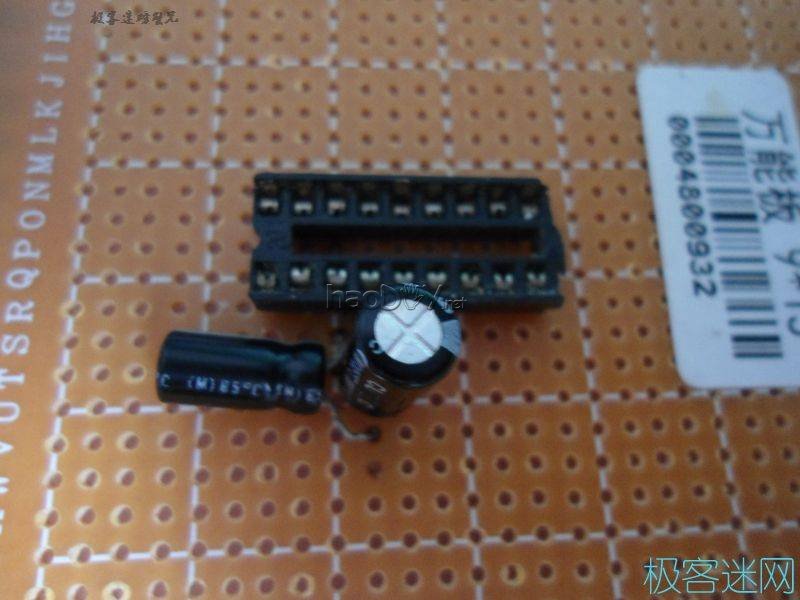

把音频脚上的电容和四脚上的电容焊接上。注意不要虚焊。

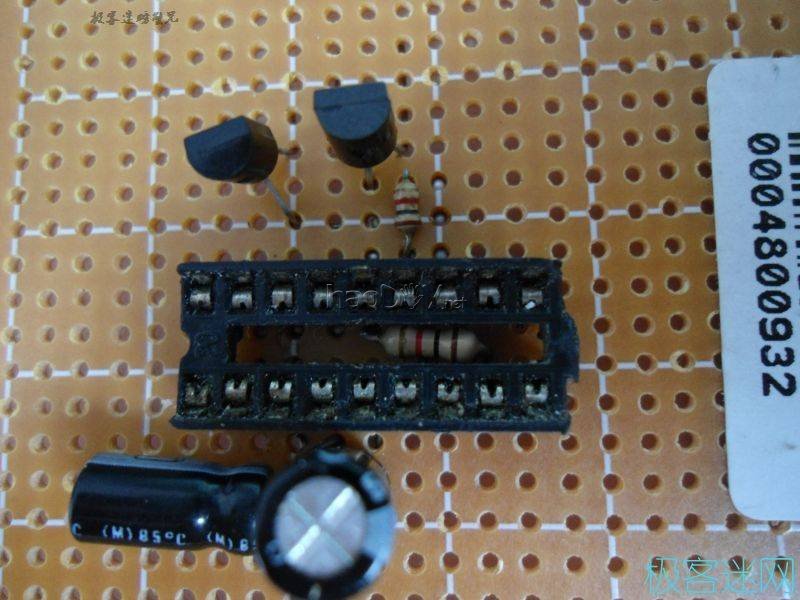

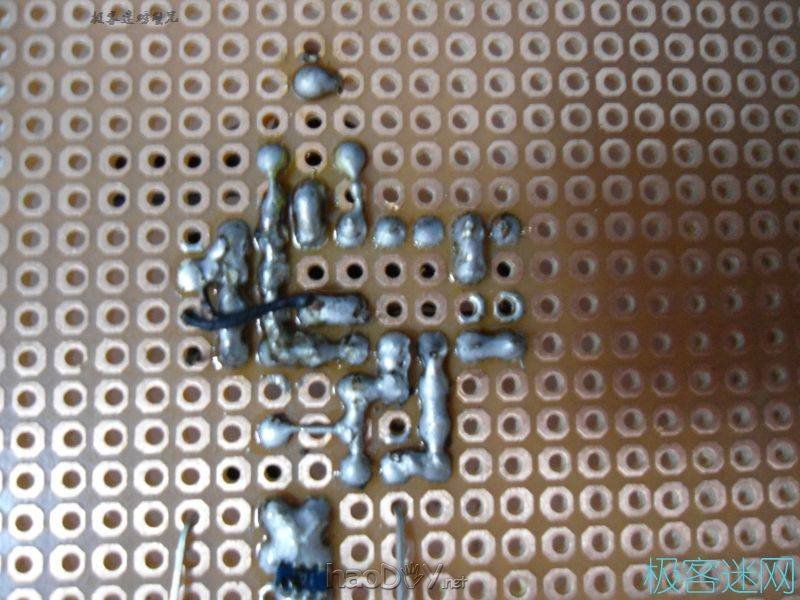

接着走线。焊接一脚七脚之间的1k电阻
现在要把8050 8550 图腾柱焊接上开始用了一组图腾驱动力不足，GDT都推不动。

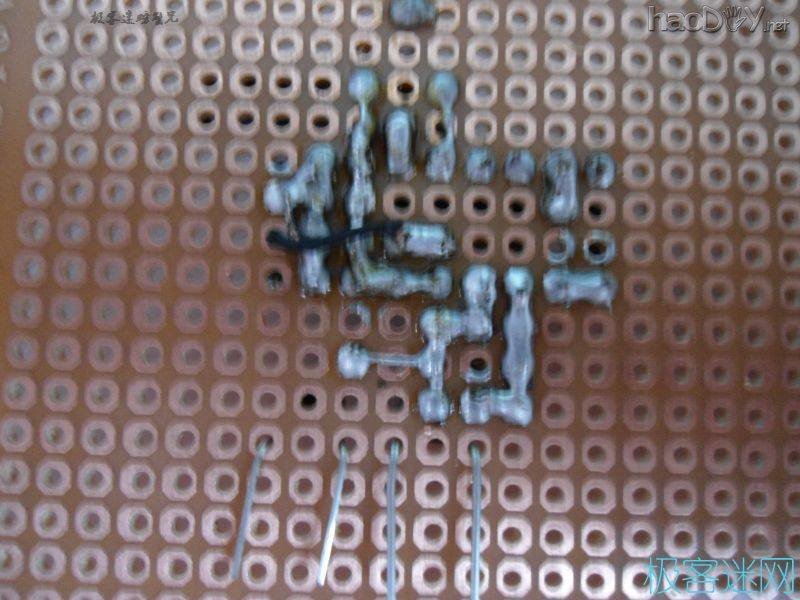

先飞一根线，开始没弄好，所以不得以飞线了。开始焊接图腾

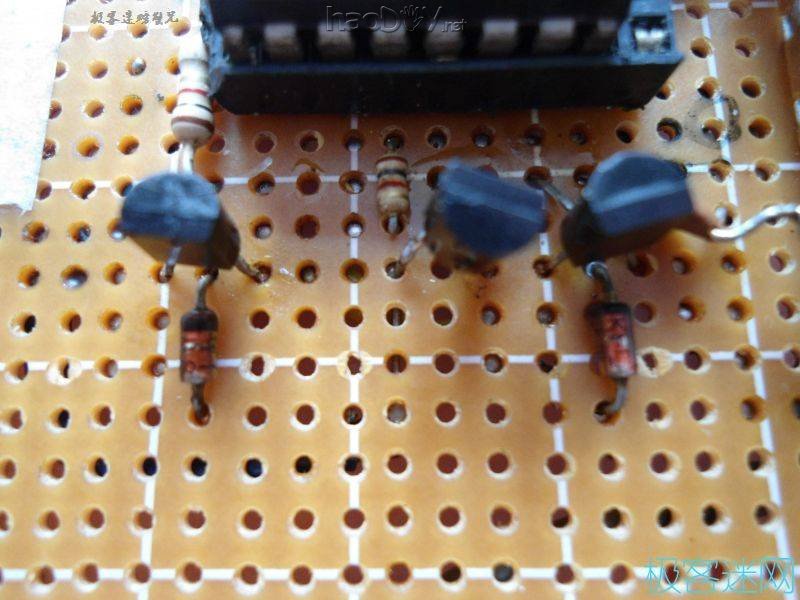

第一组图腾用到4个8050 8550 还加了1N4148 10r电阻放电用。

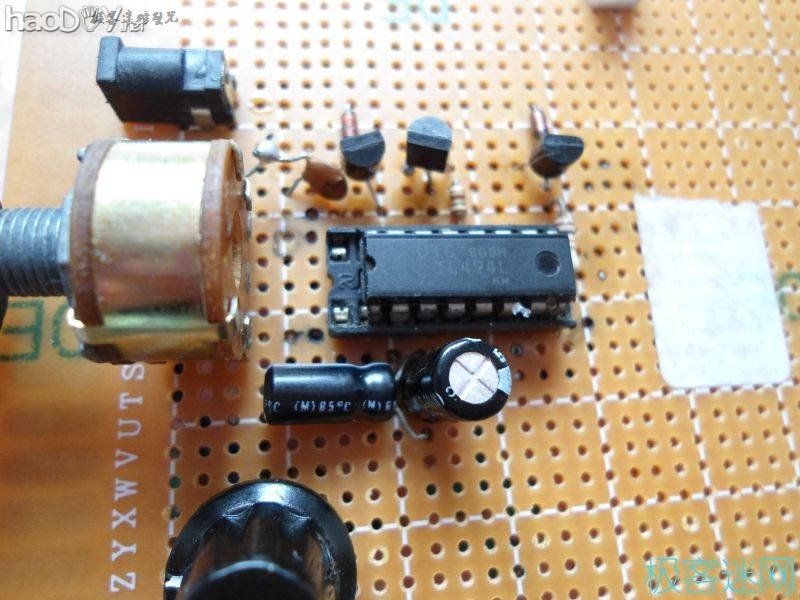

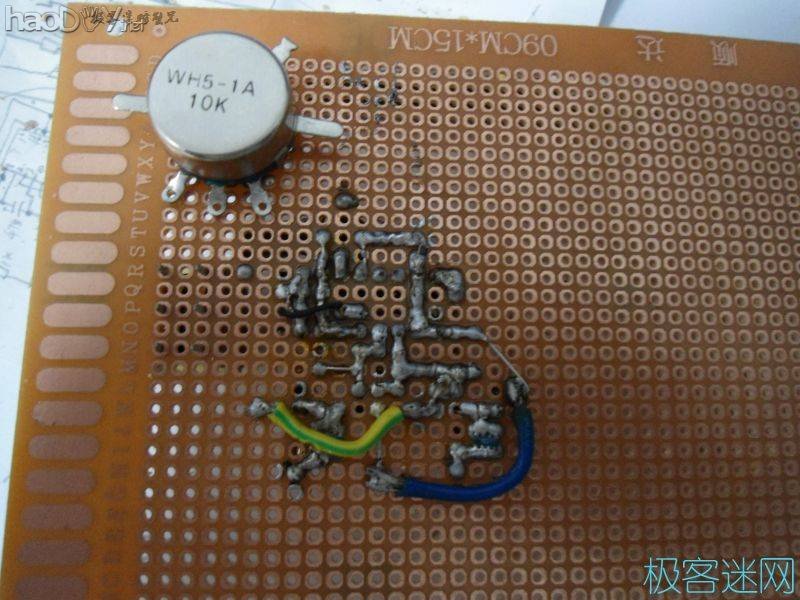

把图腾正负极焊接用飞线连接，记得焊接1k上拉电阻。接着焊接10k可调电阻。

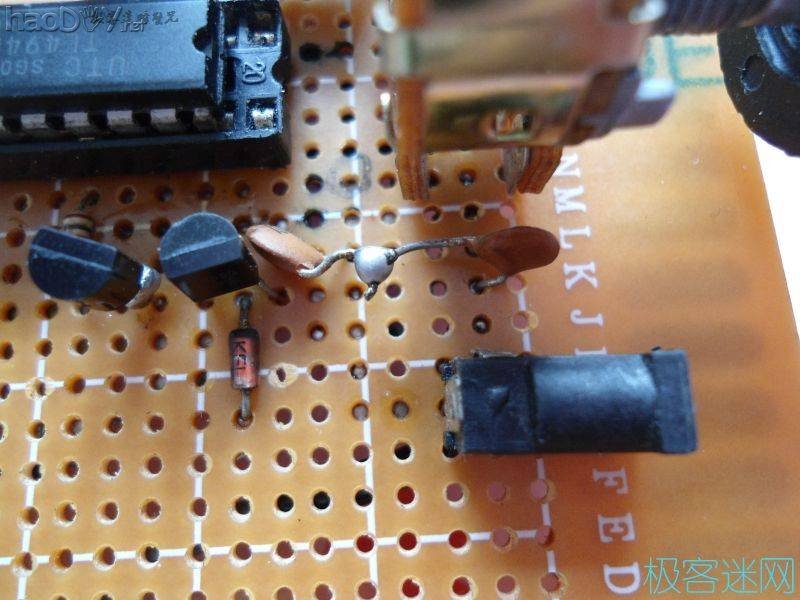

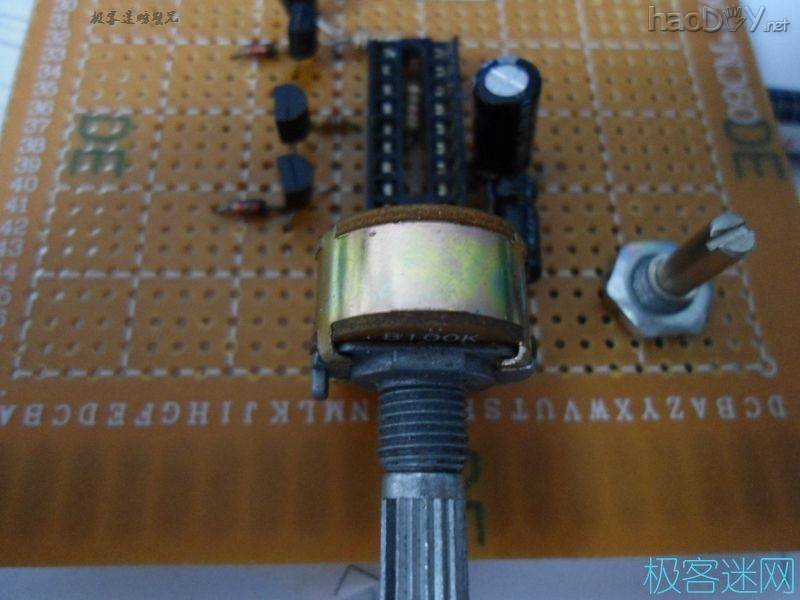

直接固定在板子上了。焊接了两只脚。之后焊接100k可调，因为买的是双联，用其中一组就行了。

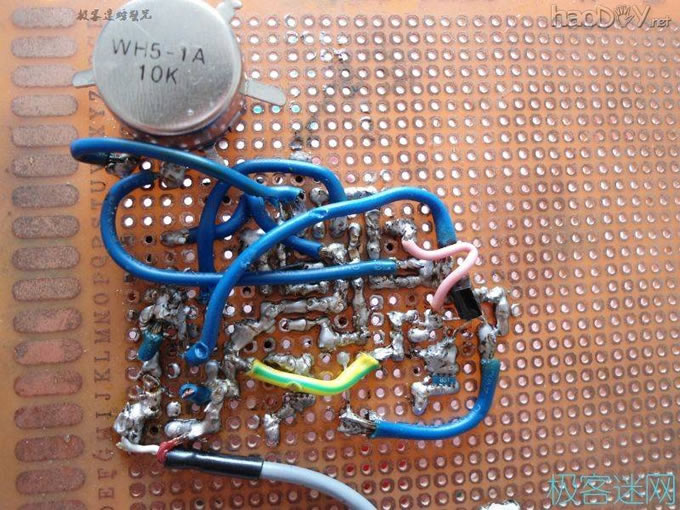

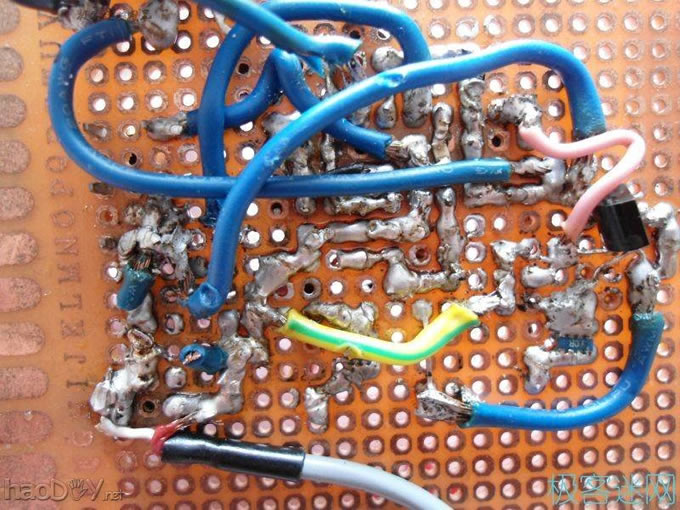

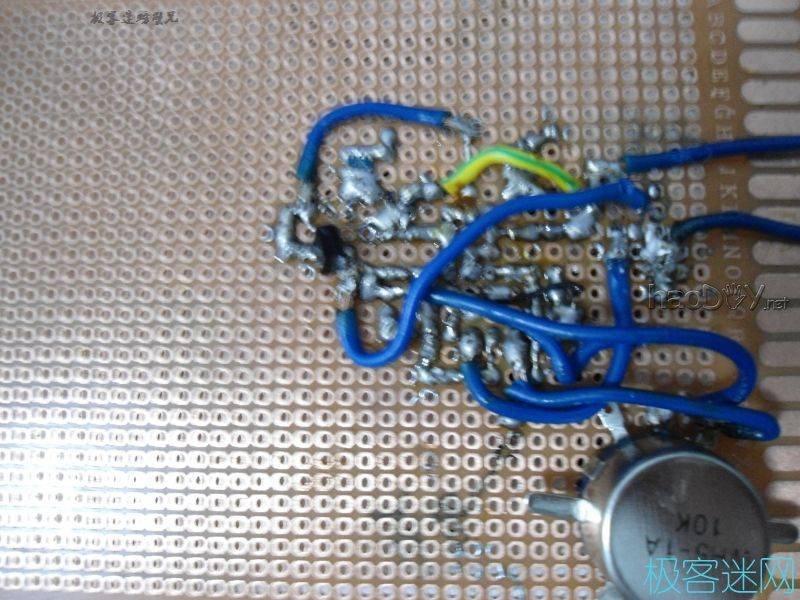

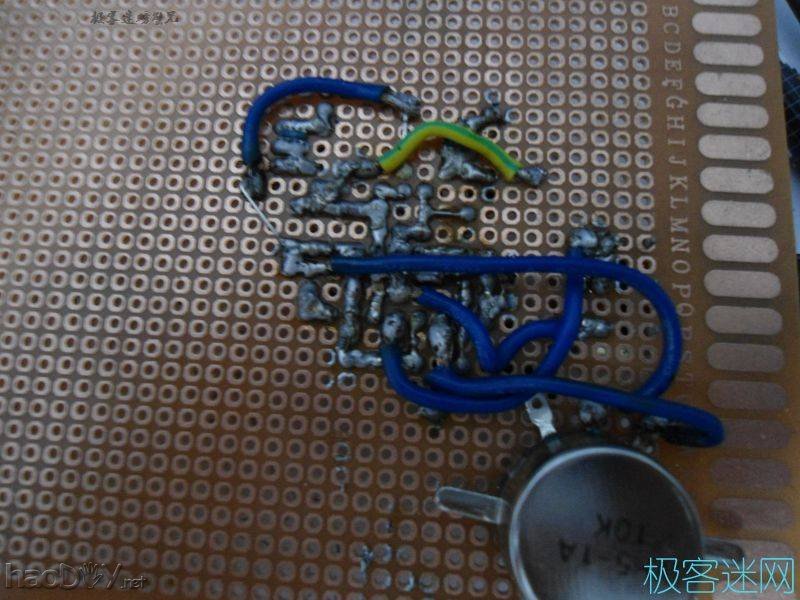

依然是飞线。

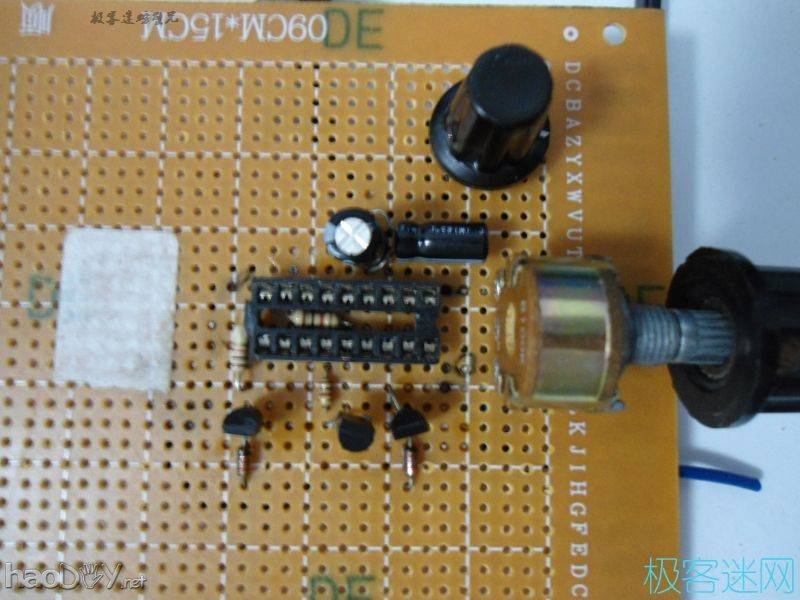

整个信号发生部分就焊接好了。然后是图腾驱动了。。。
[attach]196290[/attach]

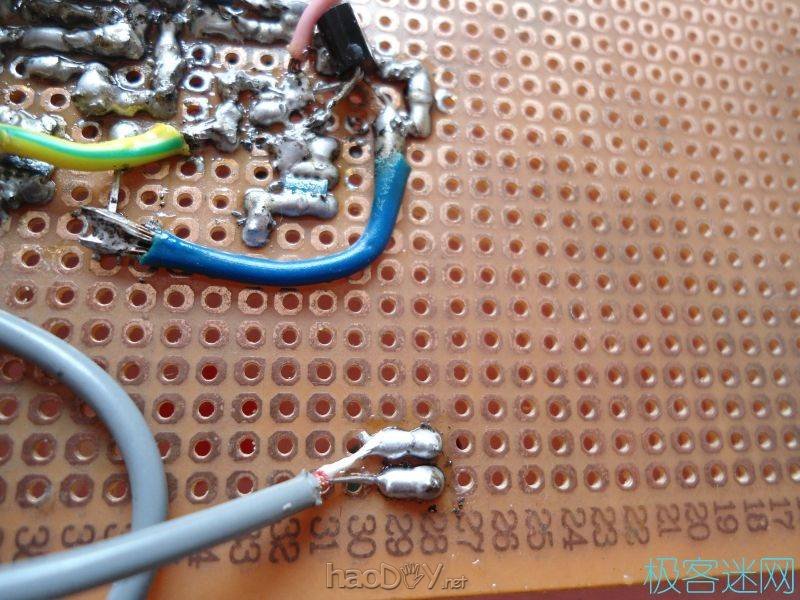

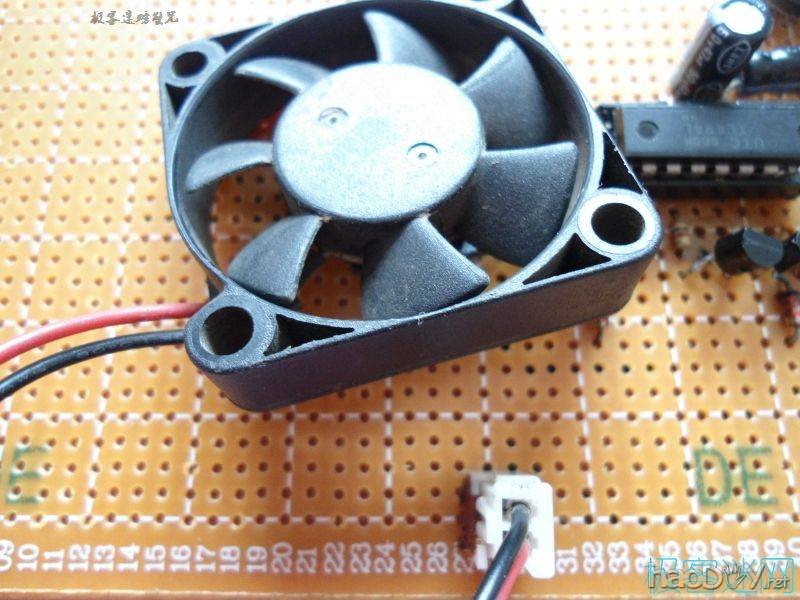

期间发生了焊接错误，所以一个8050被放在板子后面了。焊接散热风扇插座。
焊接470pf电容。用了两个1000pf电容并联500pf，和原来的470pf电容差了些。
|
