单管自激,轻松玩上高压电【周最佳】

时间:2017-07-05 17:31来源:本站 作者:haodiy 点击:
看着夏天电蚊拍电蚊虫时的火花,心中既惊奇又赞叹。单管自激就能使一节或几节干电池的电压升压至几百甚至几千伏特,打出靓丽的电火花。今天,就教大家做一个简单

看着夏天电蚊拍电蚊虫时的火花,心中既惊奇又赞叹。单管自激就能使一节或几节干电池的电压升压至几百甚至几千伏特,打出靓丽的电火花。今天,就教大家做一个简单的单管自激电路,让大家共同领略到高压电的风采。

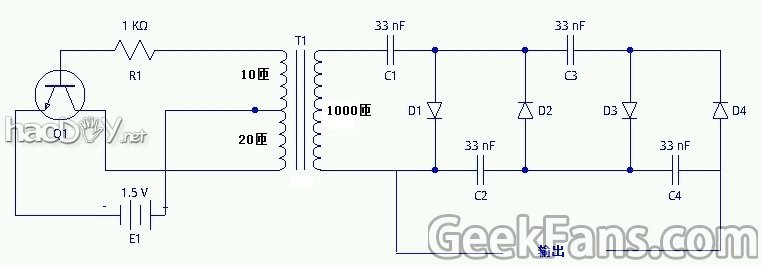

先看一下电路原理图

单管自激,轻松玩上高压电【周最佳】

所需材料:

变压器骨架及配套磁芯(可在镇流器中拆)

三极管13001/13003/8050/9014/3DG 201B,任选其一。下面我以3DG 201B做示范,我认为它的性能最好。

13001,13003管脚 B C E

8050,9014,3DG 201B管脚 E B C

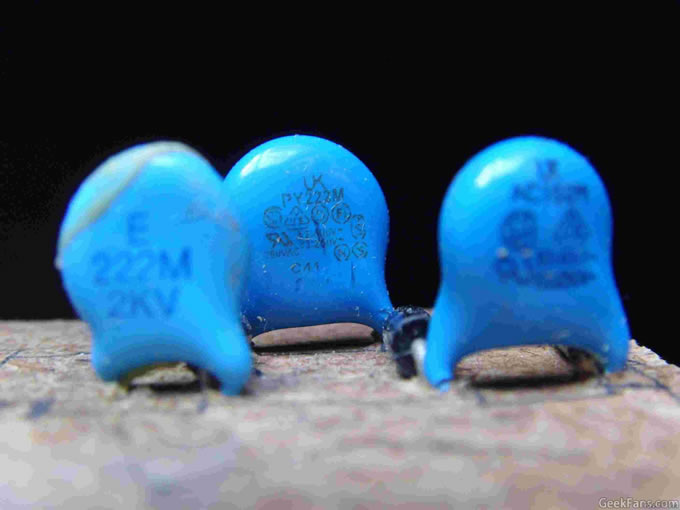

电阻1千欧,二极管IN4007三个,高压电容33nf三个,直径为0.1mm的漆包线一大卷,直径为0.2mm的漆包线几米。

单管自激,轻松玩上高压电【周最佳】



开始制作了!首先先要绕制升压变压器的初级线圈。这个线圈要求有个抽头,而且抽头两边要保持绕的方向一致。就是前10匝顺时针绕,那么后20匝也要顺时针绕,逆时针也同理。先饶前10匝。将漆包线卡进线槽中,任选顺时针或逆时针方向开始绕制10匝。这10匝要保证把整个变压器骨架覆盖一遍,且没有必要很密。当绕完10匝时,再从另一个卡线槽中将漆包线抽出。

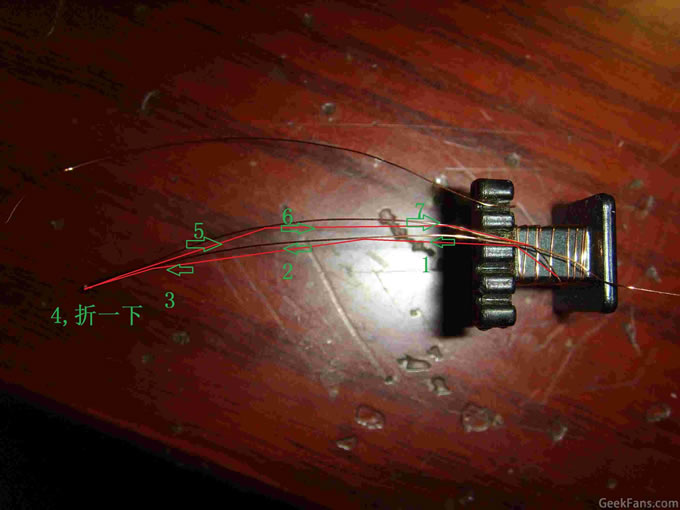

然后要做一个抽头,这就是电路原理图上接电池正极的那根线。刚刚我们绕完了10匝,那么将漆包线的方向往回一折(但不要折断了),再从同一个卡线槽中回到变压器骨架上。

单管自激,轻松玩上高压电【周最佳】

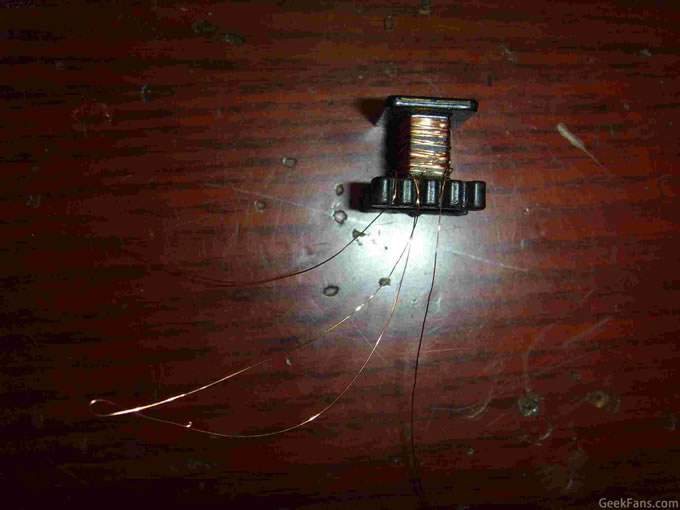

做完抽头后,要保持和前10匝一样的方向绕完剩余的20匝(上面已经提到了,就不再多重复),不要被抽头所误导,该向哪个方向绕还是向哪个方向绕。这20匝要把变压器的骨架覆盖2变,几一来一回,压在10匝的上面。绕完后,将漆包线再从下一个卡线槽中穿出,剪断多余的漆包线即可。

单管自激,轻松玩上高压电【周最佳】



然后,给初级线圈粘上一层胶带。

开始绕制次级线圈。考虑到有1000匝,所以教大家用直流电电机来辅助绕线。先将直径为0.1mm的漆包线在变压器骨架上绕上10多匝,(方向随意,跟初级线圈无关)使其不容易滑落。

找来直流电电机和直流电电源(干电池)

先通电试验,测试好与前10匝手工绕的方向一致且不宜将漆包线弄断的转速,可以通过调整电压来实现。然后将一根用完的中性笔笔芯拔掉笔尖插在电机的轴上,并稍稍用钳子夹扁一点中性笔笔芯,插进变压器的骨架中。
