(焊接练习)智能循迹小车套件 巡线寻迹 电子DIY科技制作玩具散件

时间:2017-08-14 20:37来源:www.crystalradio.cn 作者:电子爱好者之家 点击: 次
(焊接练习)智能循迹小车套件 巡线寻迹 电子DIY科技制作玩具散件 ,矿石收音机论坛
工作原理：小车能沿着宽约15mm黑色轨迹前行。电路由，光电传感，电压比较，电机驱动几部分组成。发光管投射到黑色和白色部分反射率不同，接收的光敏电阻阻值会产生变化。LM393比较两路光敏电阻大小，控制两侧电机的运转，从而修正小车方向，保证小车沿着黑色轨迹前进。

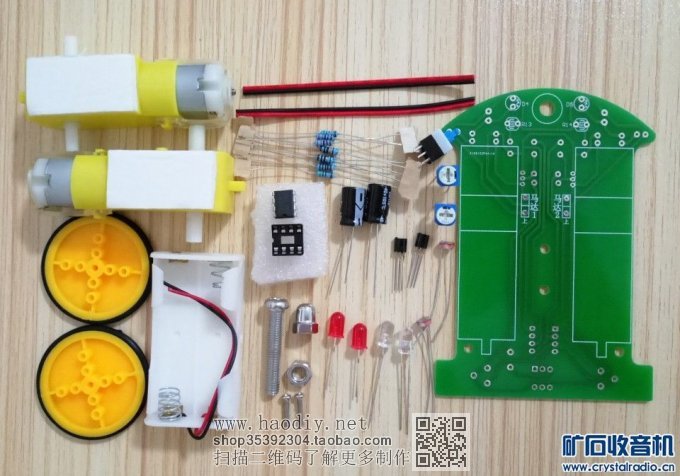

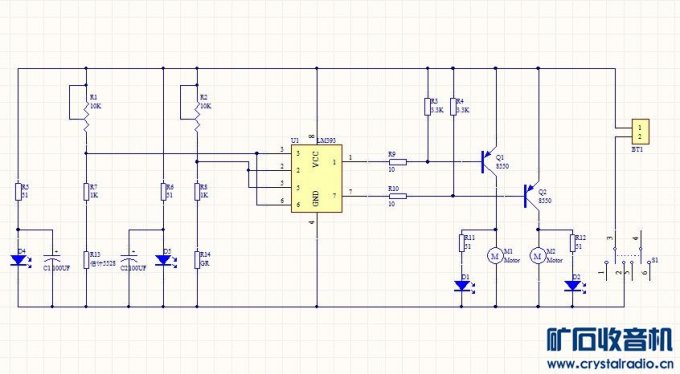

     原理图：
(焊接练习)智能循迹小车套件 巡线寻迹 电子DIY科技制作玩具散件

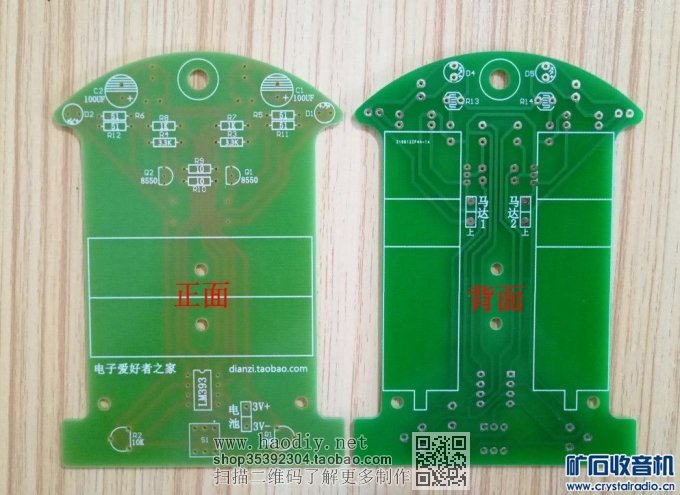

   PCB图：
(焊接练习)智能循迹小车套件 巡线寻迹 电子DIY科技制作玩具散件

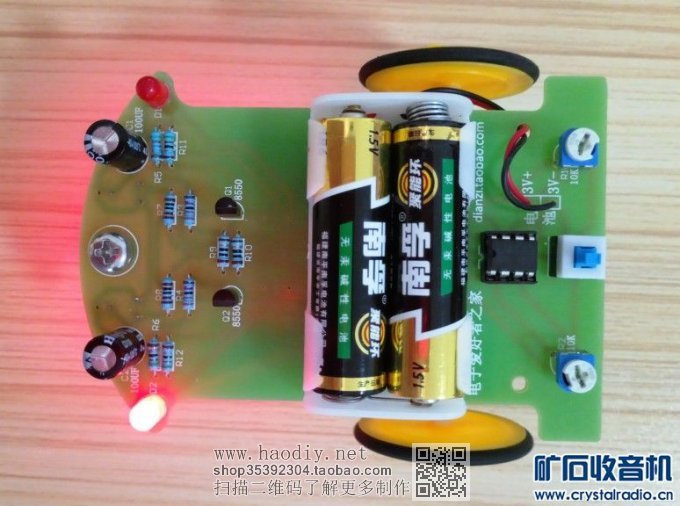

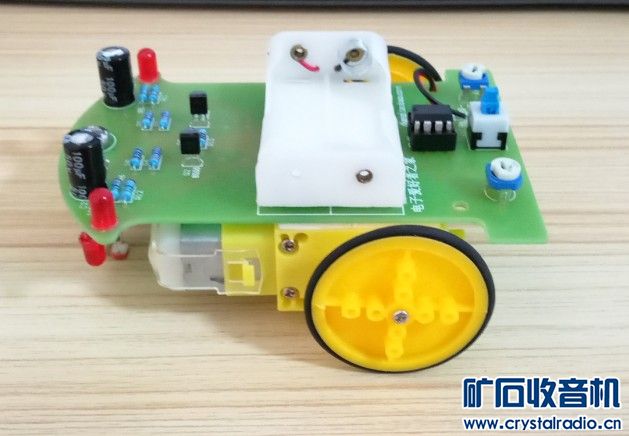

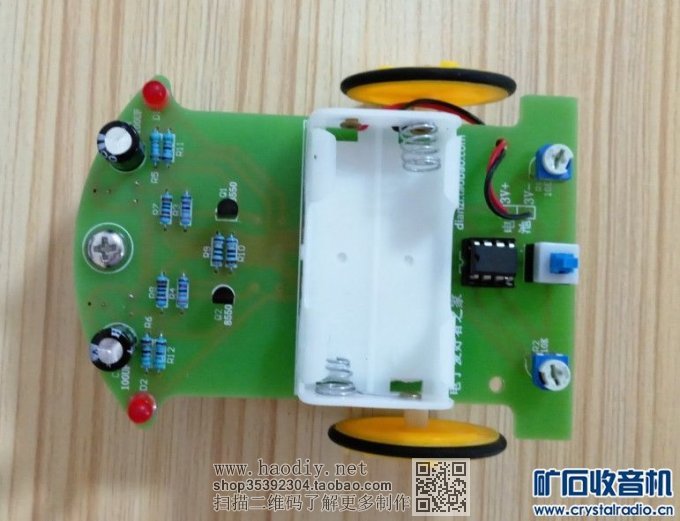

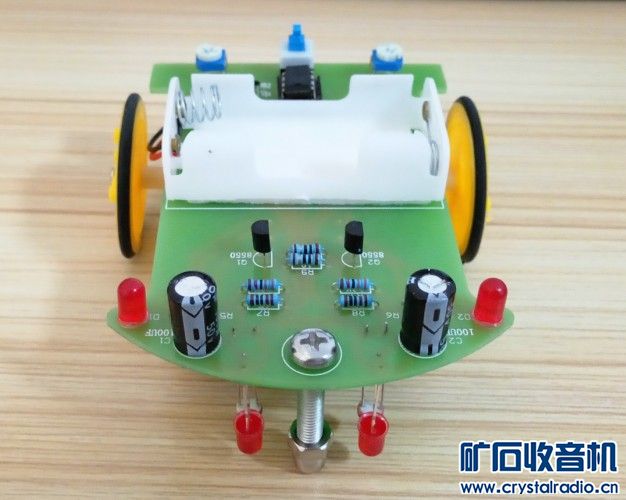

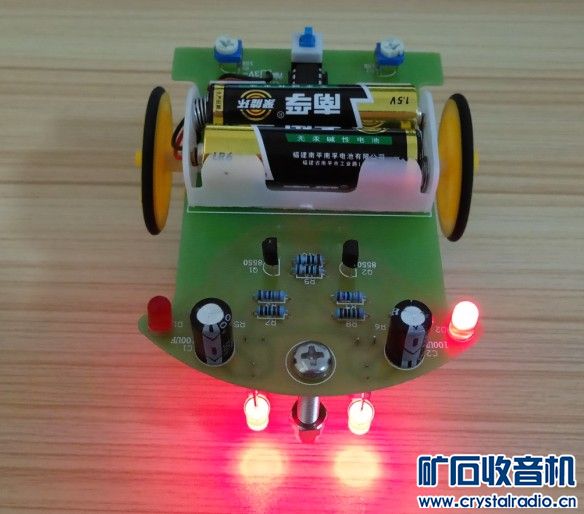

按照PCB图里的元件标号，依次的把元件焊上就可以。下面是焊好的成品图：
(焊接练习)智能循迹小车套件 巡线寻迹 电子DIY科技制作玩具散件(焊接练习)智能循迹小车套件 巡线寻迹 电子DIY科技制作玩具散件(焊接练习)智能循迹小车套件 巡线寻迹 电子DIY科技制作玩具散件(焊接练习)智能循迹小车套件 巡线寻迹 电子DIY科技制作玩具散件(焊接练习)智能循迹小车套件 巡线寻迹 电子DIY科技制作玩具散件(焊接练习)智能循迹小车套件 巡线寻迹 电子DIY科技制作玩具散件

最后大功告成！值得关注的一点就是那个可调电阻，很难把握那个准度，能否有什么可以取代的？
电子爱好者之家不定期更新各种套件资料及视频，希望各位多多给意见，虽然做的不是最好，但我们仍然再不断的创新和努力中，希望能做出更多的好的东西出来。
