【参赛】低乙电直流三灯机

时间:2017-08-08 17:10来源:www.crystalradio.cn 作者:1971sam 点击: 次
【参赛】低乙电直流三灯机 ,矿石收音机论坛

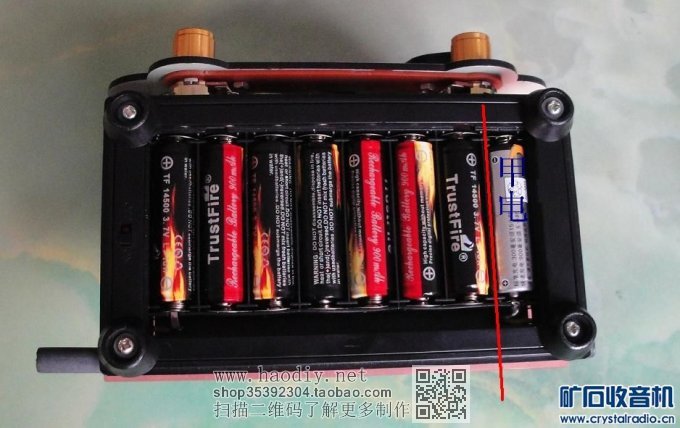

有个坛友要求装一台喇叭放音的直流三灯机，我后来想了想，就用这个2P2+1B2+2P2来做，其实就是2P2的单灯机加上1B2+2P2放大。所不同的是用变压器的初级做负载，声音音量充足。乙电采用14500锂电7节串联，差不多25-27v，经使用基本满足要求。制作时主要的配件是底板和面板，这个使用了雕刻机来辅助完成。具体技术都在电路图上了。其他细节不再展示。来参赛凑个热闹。谢谢！！！

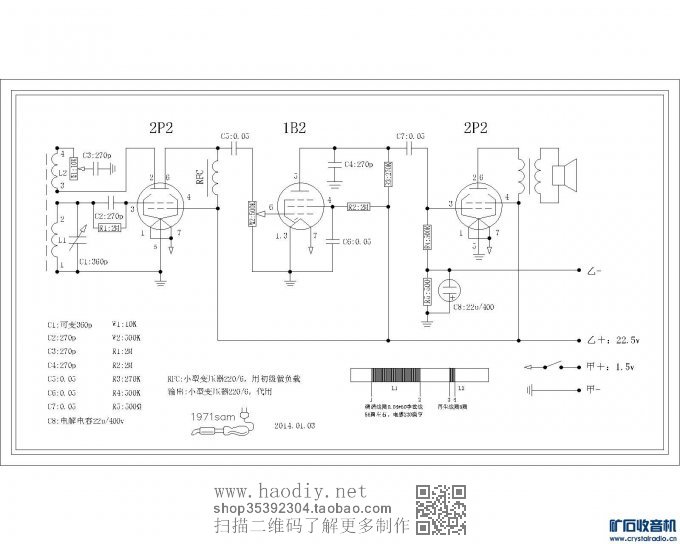

1：电路图
【参赛】低乙电直流三灯机

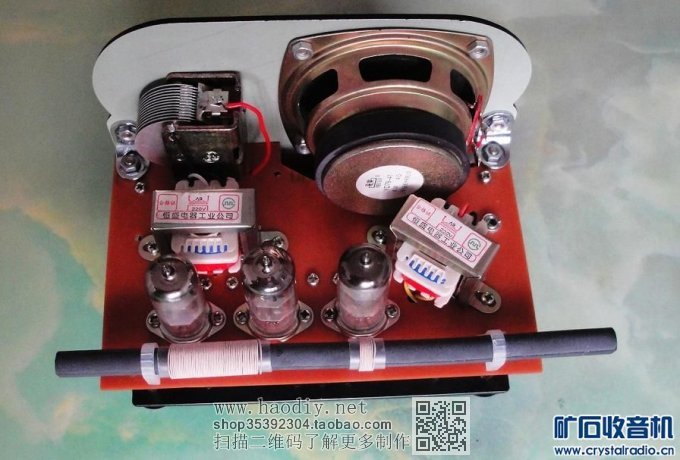

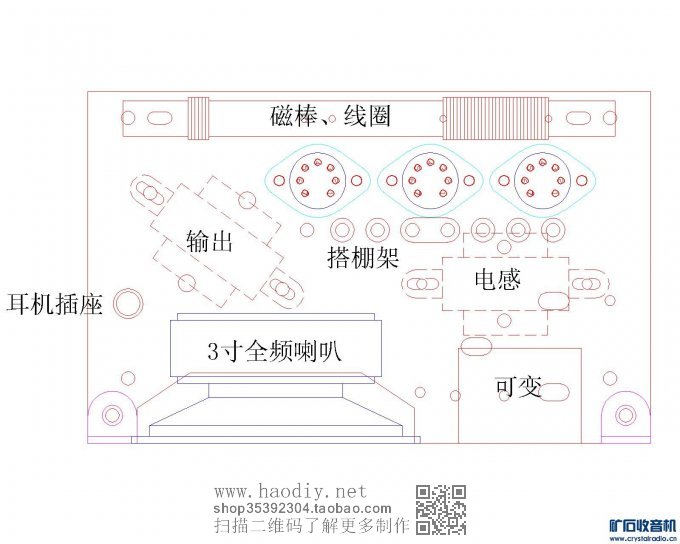

2：布局设计
【参赛】低乙电直流三灯机

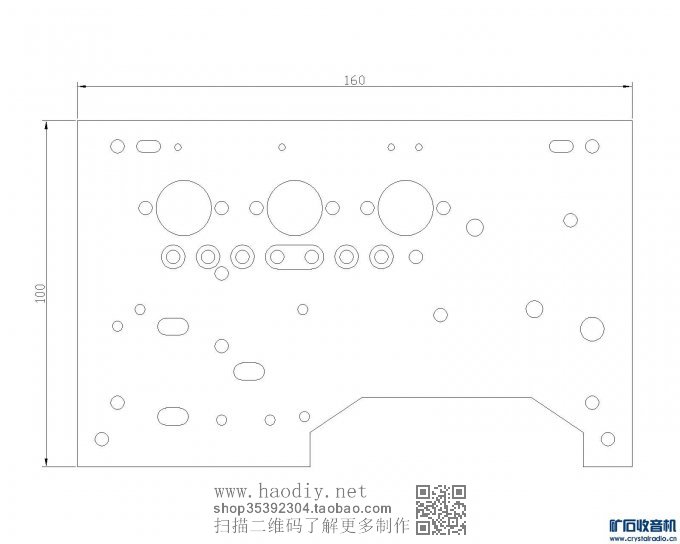

3：底板加工图
【参赛】低乙电直流三灯机

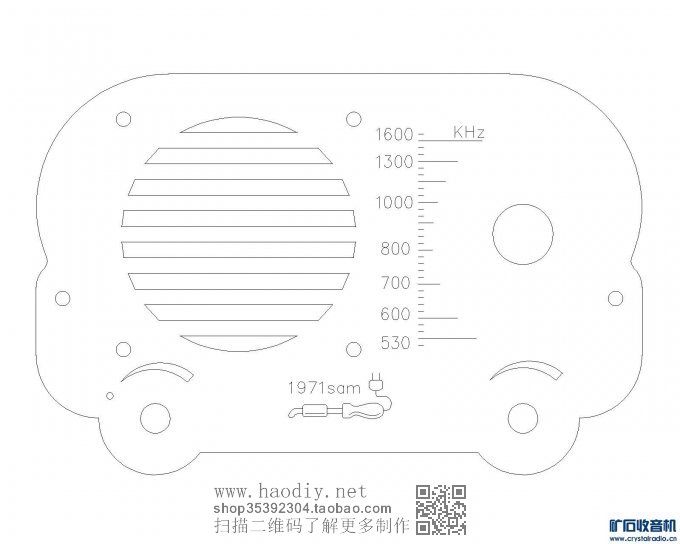

4：面板设计图
【参赛】低乙电直流三灯机

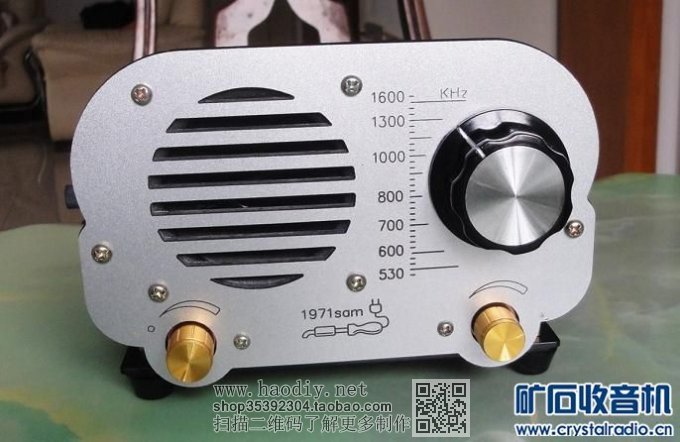

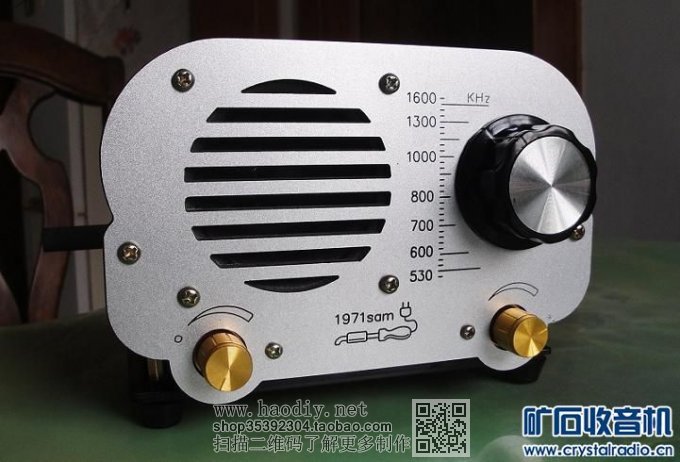

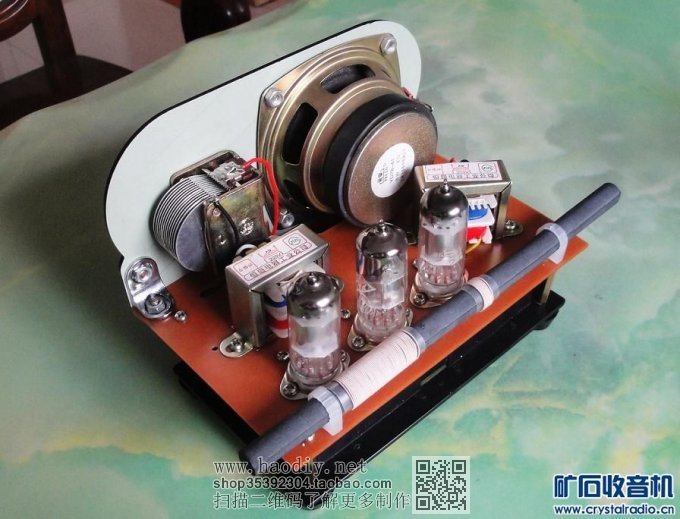

5：外观
【参赛】低乙电直流三灯机
【参赛】低乙电直流三灯机
【参赛】低乙电直流三灯机
【参赛】低乙电直流三灯机
【参赛】低乙电直流三灯机
6：视频
http://v.youku.com/v_show/id_XNjU0MjI5NjQ0.html
