点焊机(220V转110v电源变压器改的)已完工

时间:2017-07-31 21:41来源:数码之家 作者:hui2868 点击:
主变压器 足有10多斤 搭建测试电路 设计PCB 加工外壳 低压线圈用35平方连接线 输入插座用了个电源,开关保险3合一的 脚踏开关和3芯航空插座 出线孔用原来110V输出插座改的 空载电压4.22v,低压绕了8圈 焊接效果,薄铁片用的电压最大,时间最短。电压调整范围5

主变压器
点焊机(220V转110v电源变压器改的)已完工

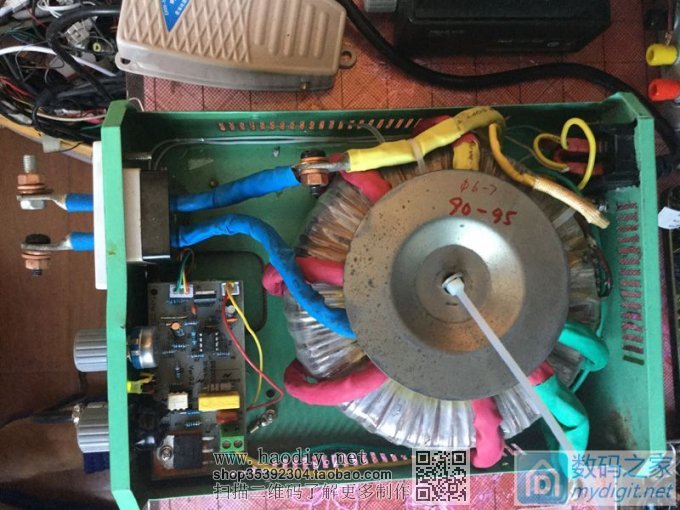

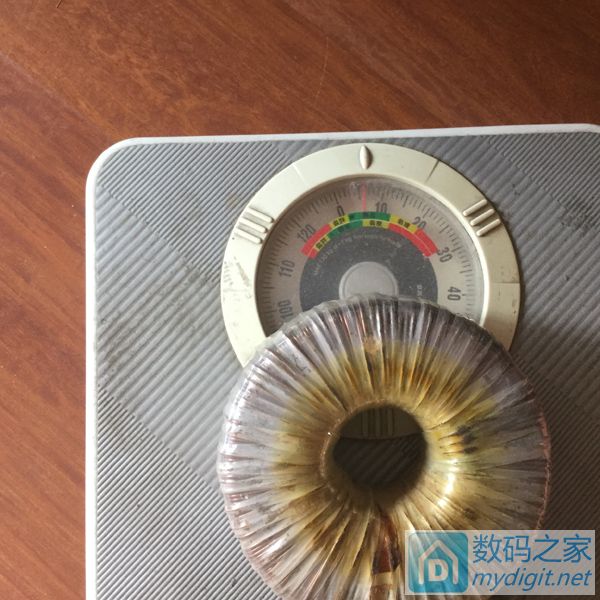

足有10多斤
点焊机(220V转110v电源变压器改的)已完工

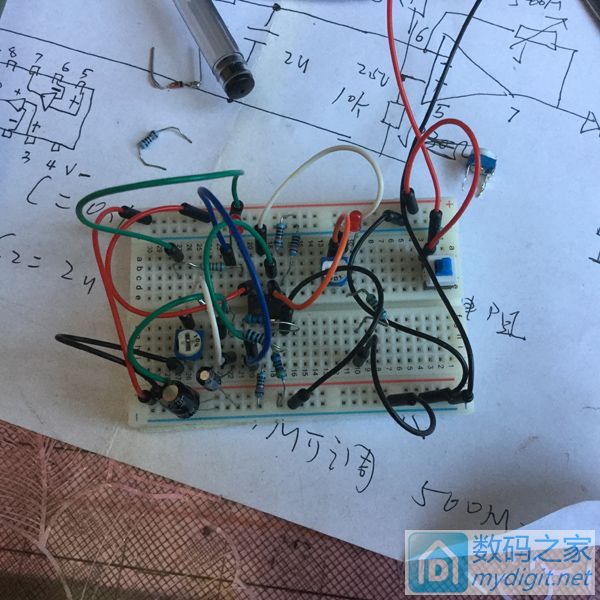

搭建测试电路
点焊机(220V转110v电源变压器改的)已完工

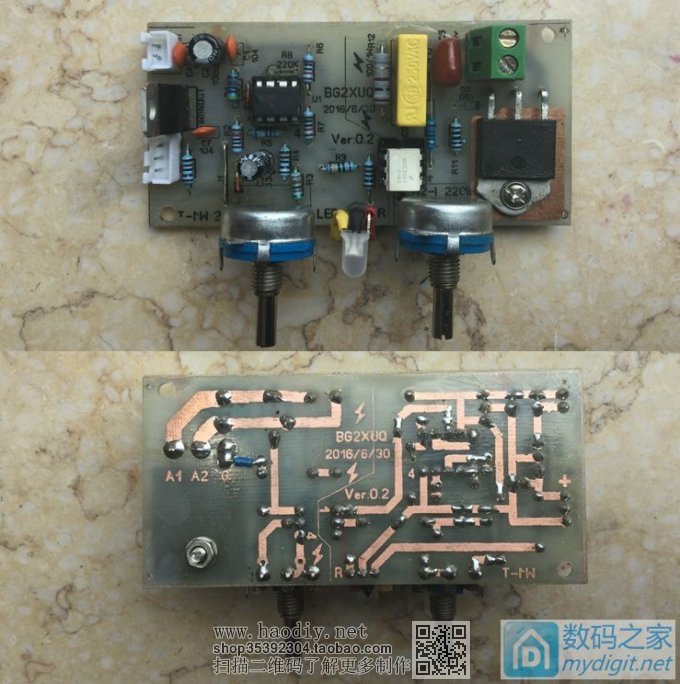

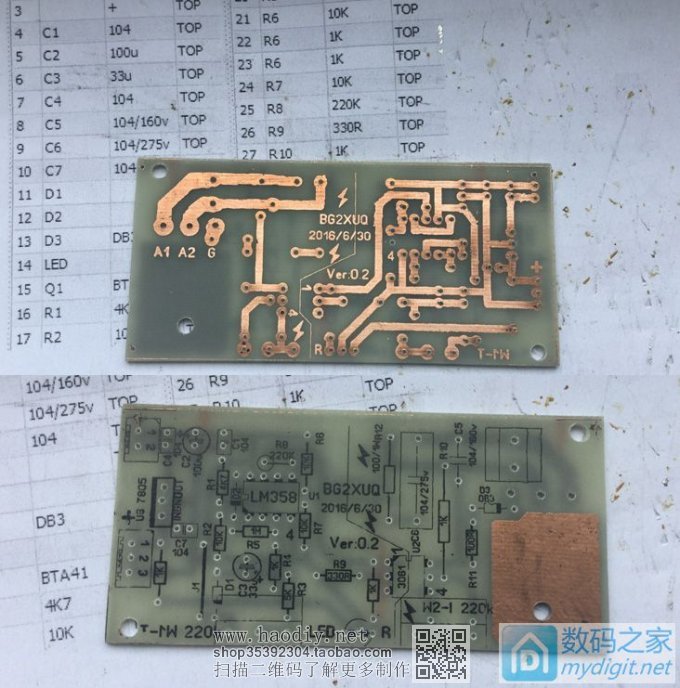

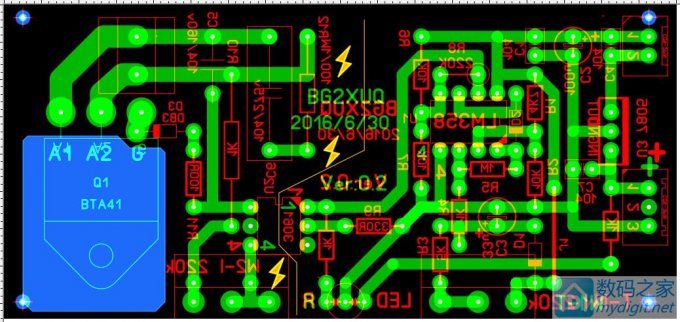

设计PCB
点焊机(220V转110v电源变压器改的)已完工

点焊机(220V转110v电源变压器改的)已完工

点焊机(220V转110v电源变压器改的)已完工

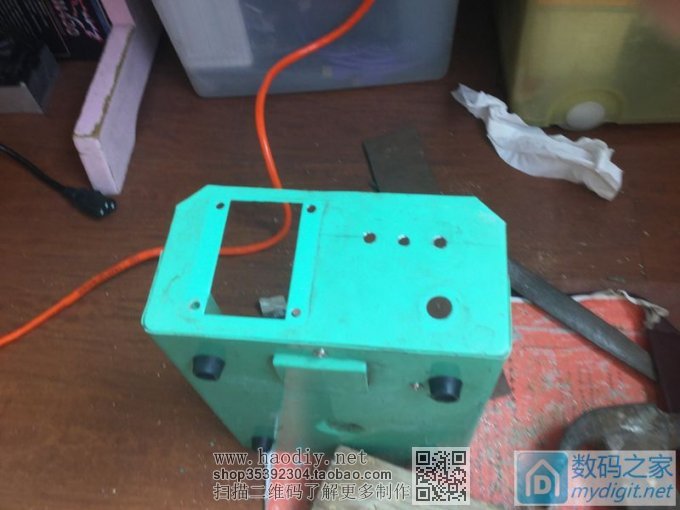

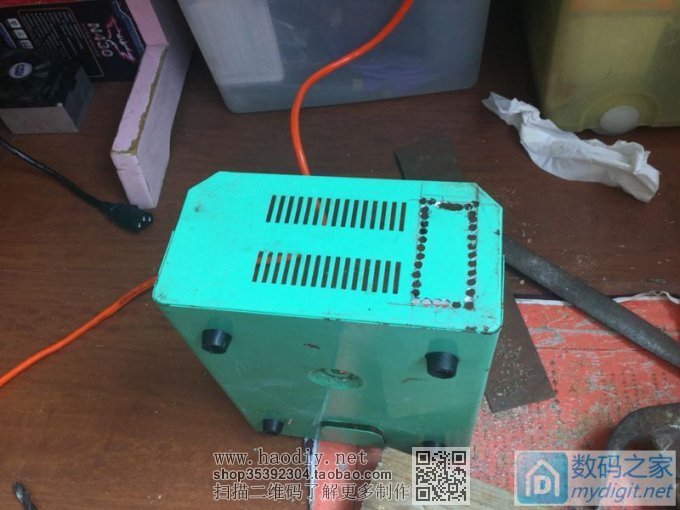

加工外壳
点焊机(220V转110v电源变压器改的)已完工

点焊机(220V转110v电源变压器改的)已完工

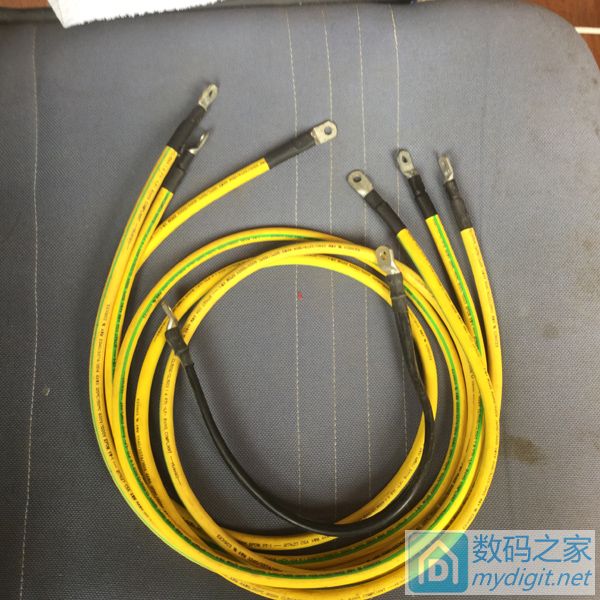

低压线圈用35平方连接线
点焊机(220V转110v电源变压器改的)已完工

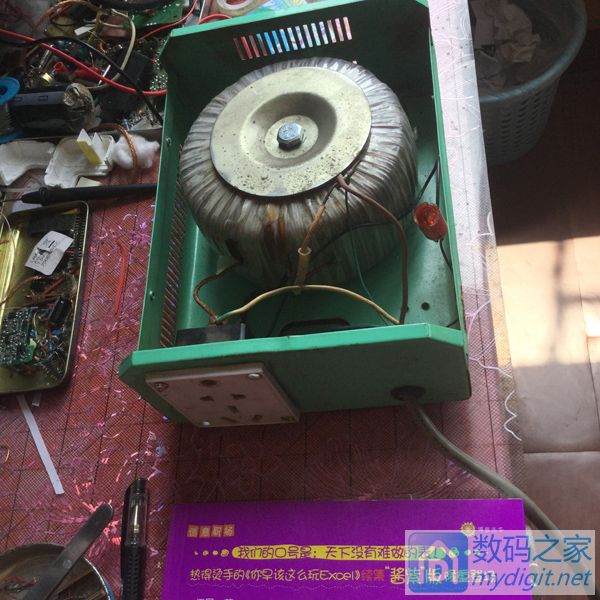

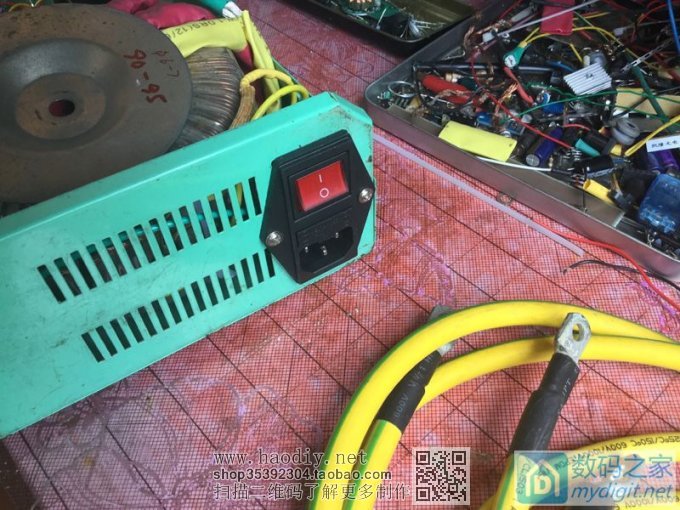

输入插座用了个电源,开关保险3合一的
点焊机(220V转110v电源变压器改的)已完工

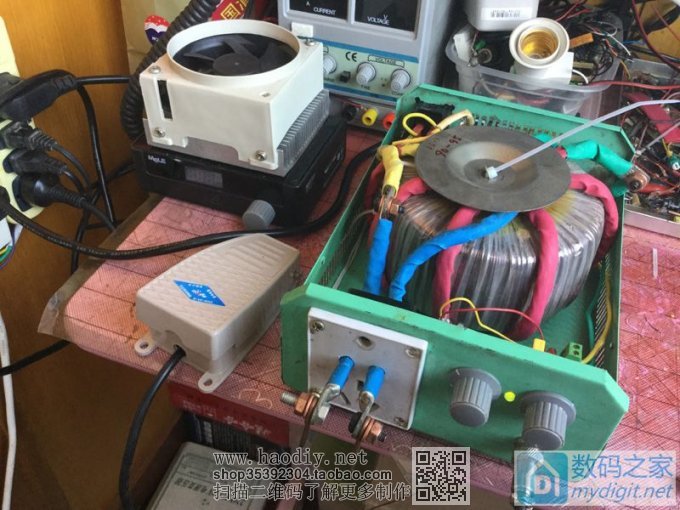

脚踏开关和3芯航空插座
点焊机(220V转110v电源变压器改的)已完工

出线孔用原来110V输出插座改的
点焊机(220V转110v电源变压器改的)已完工

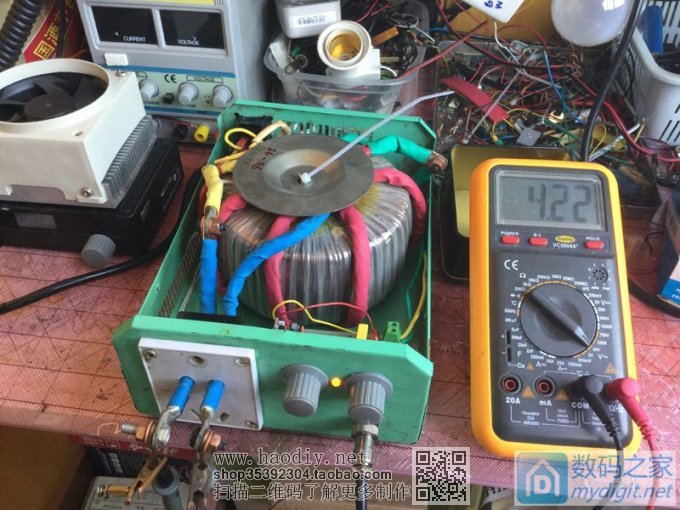

空载电压4.22v,低压绕了8圈
点焊机(220V转110v电源变压器改的)已完工

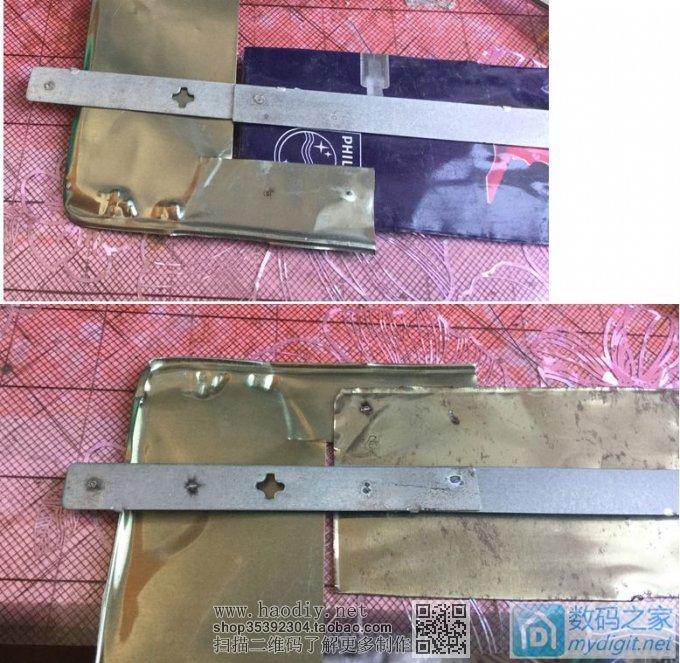

焊接效果,薄铁片用的电压最大,时间最短。电压调整范围50%-99%,
时间为0-2秒
点焊机(220V转110v电源变压器改的)已完工

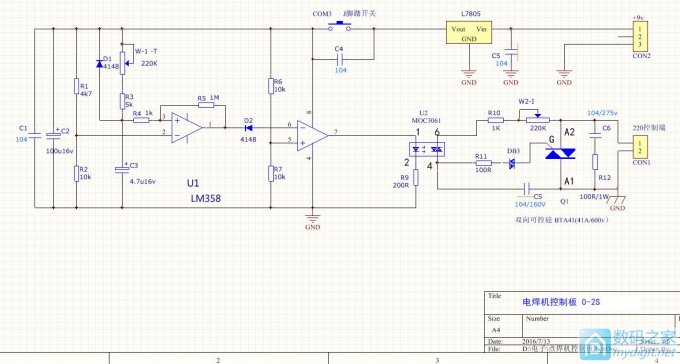

控制板原理图
点焊机(220V转110v电源变压器改的)已完工

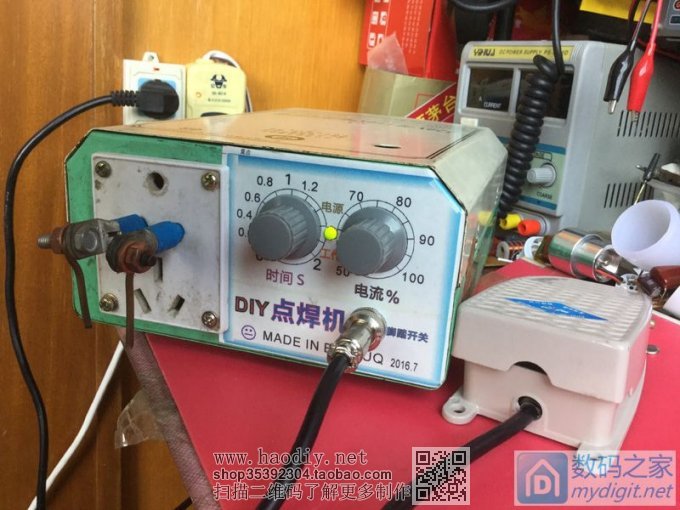

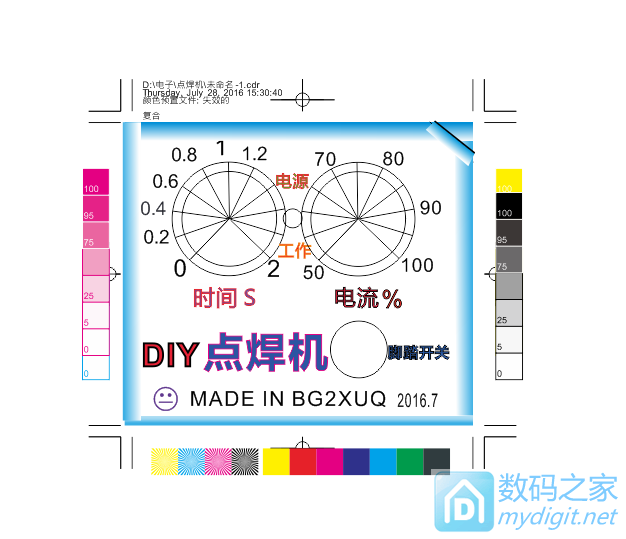

面板设计
点焊机(220V转110v电源变压器改的)已完工

点焊机(220V转110v电源变压器改的)已完工


[ 此帖被hui2868在2016-07-28 16:08重新编辑 ]
