【参赛】第一台矿石收音机

时间:2017-08-08 15:15来源:www.crystalradio.cn 作者:ZWDA 点击: 次
【参赛】第一台矿石收音机 ,矿石收音机论坛

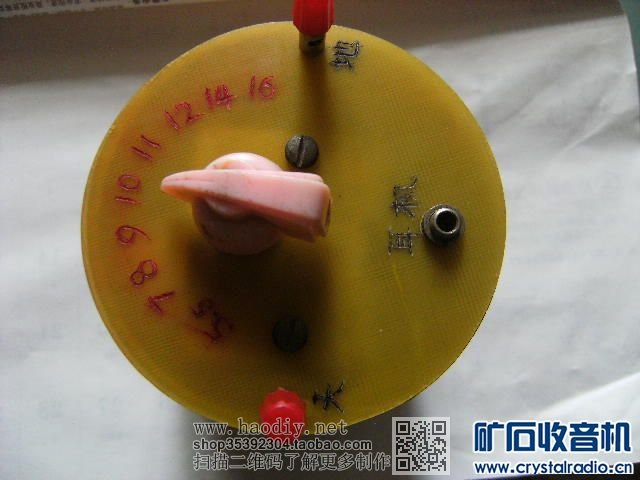

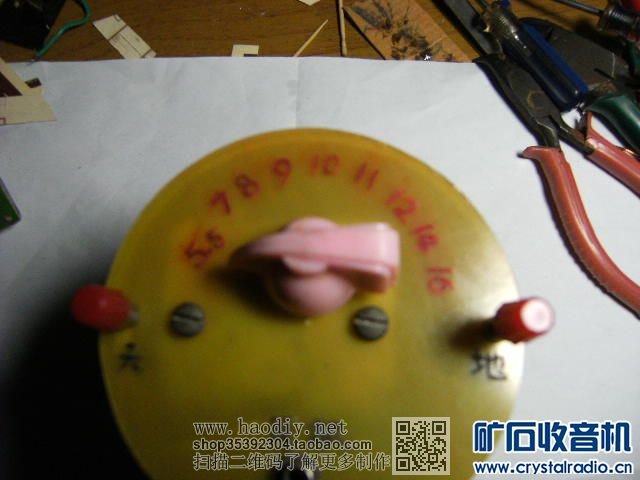

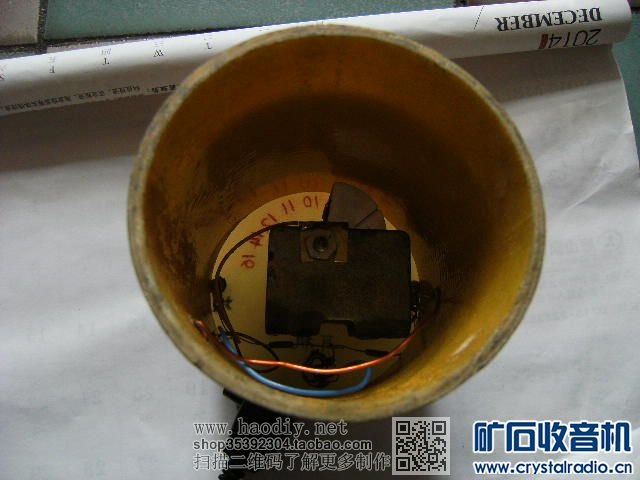

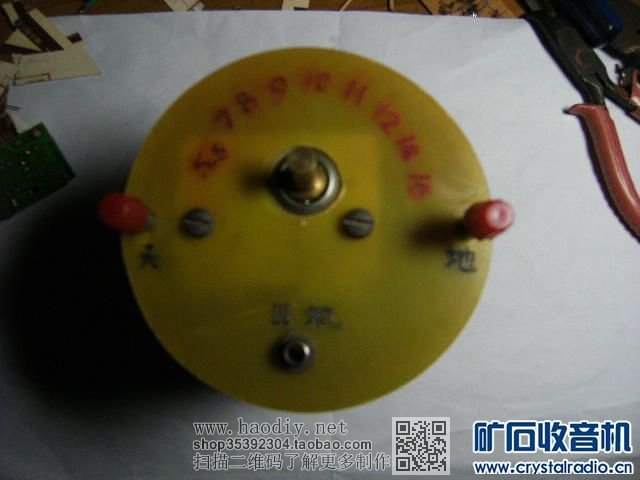

使用一些旧元件拼凑了一台矿石收音机，

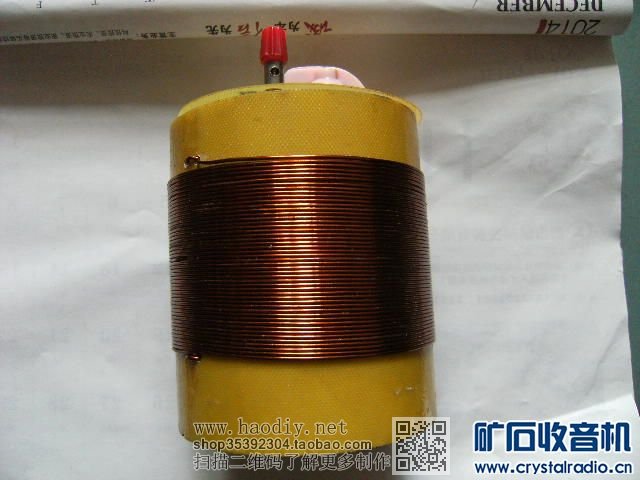

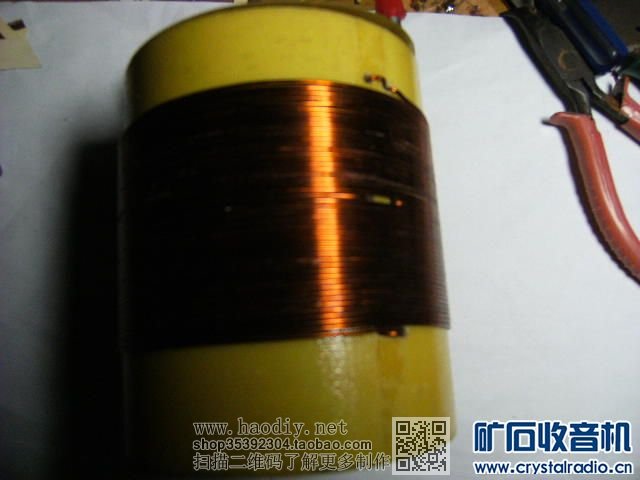

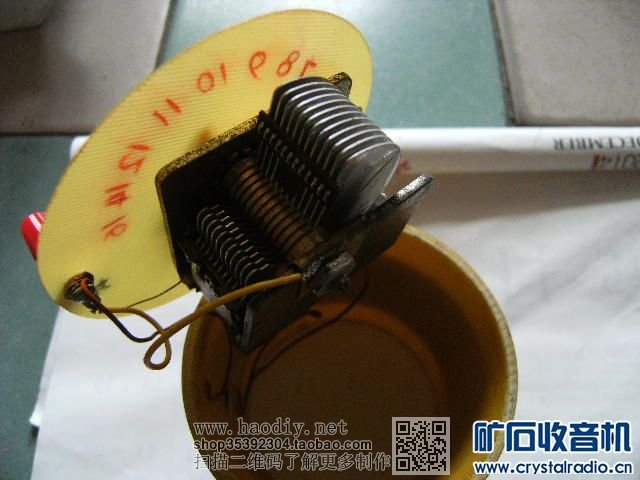

单联是双联改制的，线圈使用1毫米漆包线在直径80毫米的绝缘筒上
绕60圈，中间抽头。
【参赛】第一台矿石收音机

【参赛】第一台矿石收音机

【参赛】第一台矿石收音机

【参赛】第一台矿石收音机

【参赛】第一台矿石收音机

【参赛】第一台矿石收音机

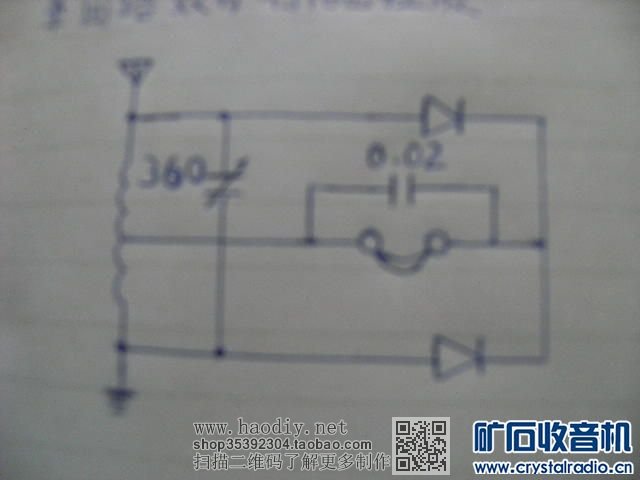

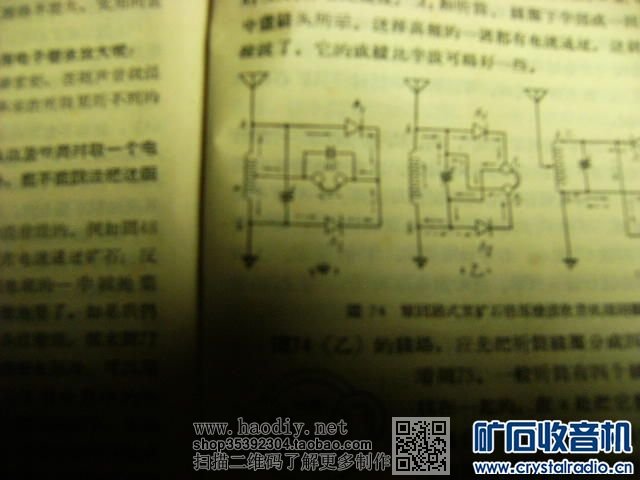

线路图是图中甲图
【参赛】第一台矿石收音机

使用15米的室外天线，一端固定在树上，一端连在三楼窗外，
地线直接接在暖气片上。
能够接收三四个台，声音还可以。因为是单回路选择性不好，有串台

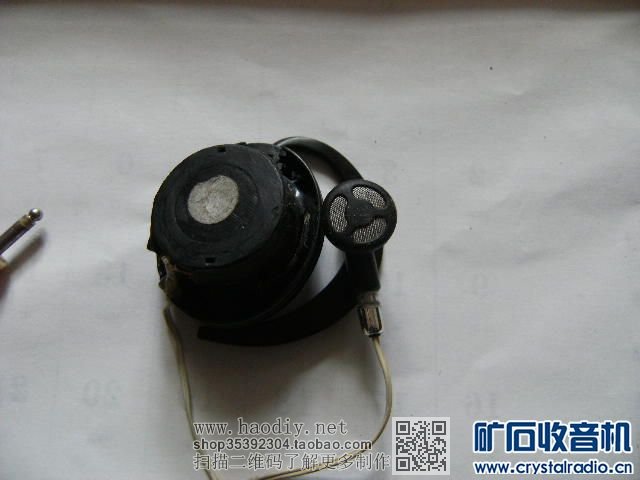

，该机对耳机要求很低，使用手机耳机就可以收听，使用话筒咪头
效果最好。

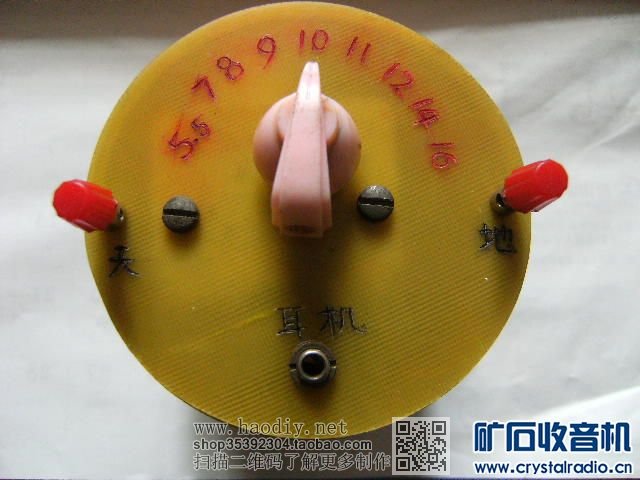

重新上图
【参赛】第一台矿石收音机

【参赛】第一台矿石收音机

【参赛】第一台矿石收音机

【参赛】第一台矿石收音机

【参赛】第一台矿石收音机

【参赛】第一台矿石收音机

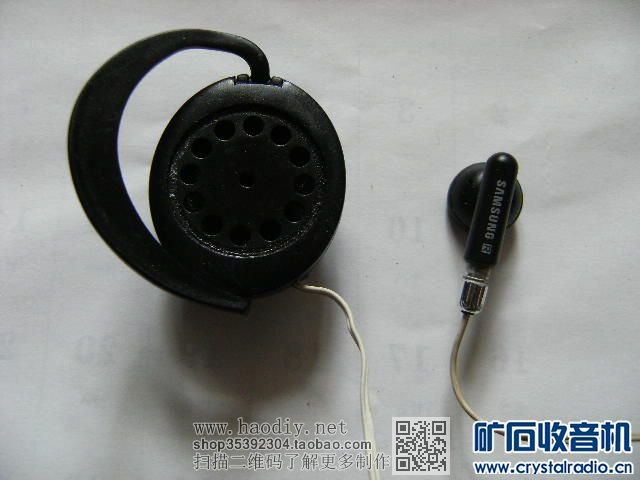

使用话筒咪头和手机耳机
【参赛】第一台矿石收音机

【参赛】第一台矿石收音机
