【参赛】DIY自制LED厨房顶灯

时间:2017-08-08 14:27来源:www.crystalradio.cn 作者:CHAH 点击:
【参赛】DIY自制LED厨房顶灯 ,矿石收音机论坛
节省电费支出,是每个工薪家庭都在遵循的原则!除了少开和勤关灯之外,用LED代替节能灯,无疑是最好的方式之一,不但对家庭、对社会和国家资源都是一种节约,而且,因为频繁的开关节能灯将缩短灯管的寿命,同样达不到节省电费支出的目的,也不是人人时时都记得及时关灯的。

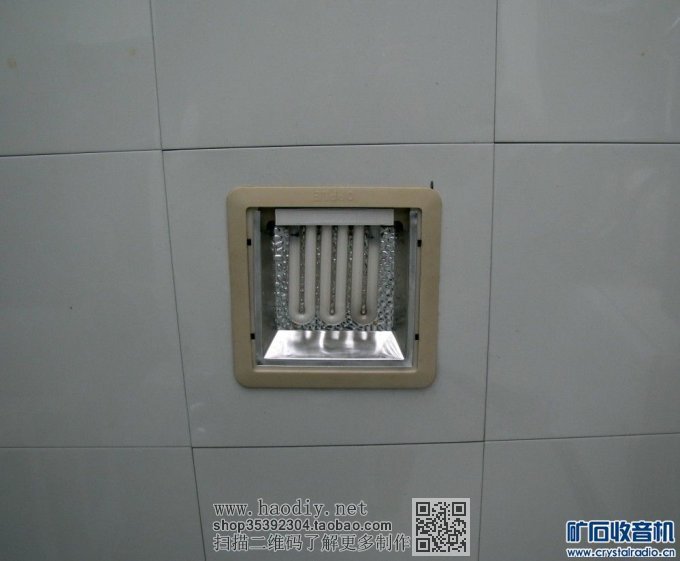

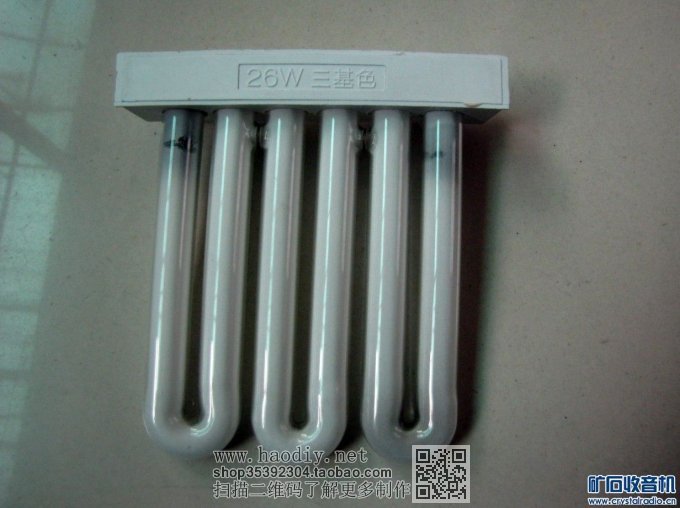

    自制厨房LED顶灯(包括家庭其它顶灯),对每个电子爱好者都不是难事,且具有取材方便容易,制作简单等优点。废话少说,看图:【参赛】DIY自制LED厨房顶灯【参赛】DIY自制LED厨房顶灯这是原来的节能顶灯,灯管功率为28W,加上电子镇流器,功率为32W。

自制LED灯过程:

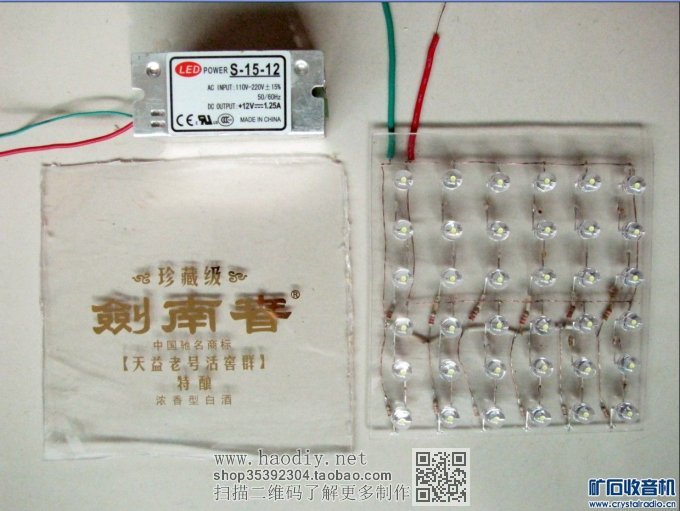

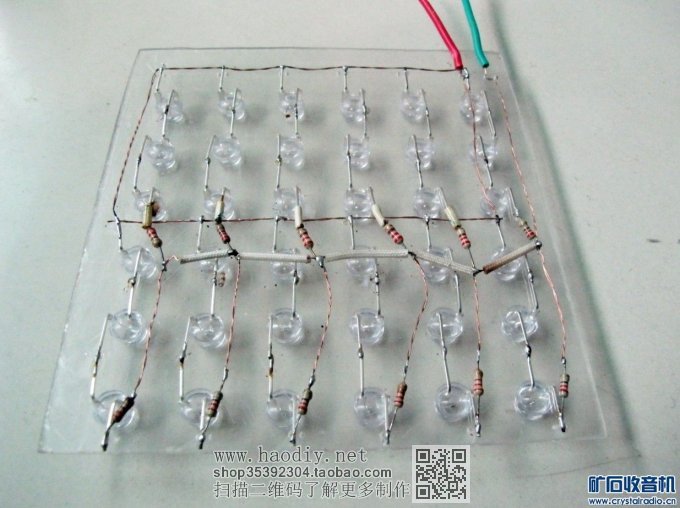

用有机玻璃或塑料做LED管的安装板,本人用的是剑南春酒的有机玻璃外包装
【参赛】DIY自制LED厨房顶灯【参赛】DIY自制LED厨房顶灯【参赛】DIY自制LED厨房顶灯

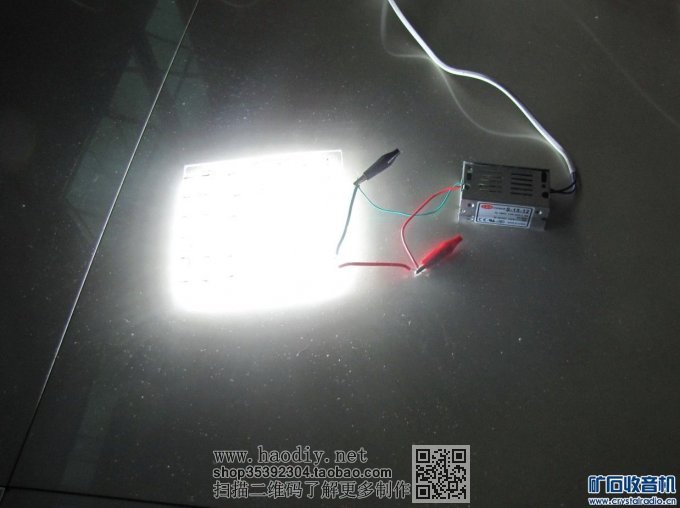

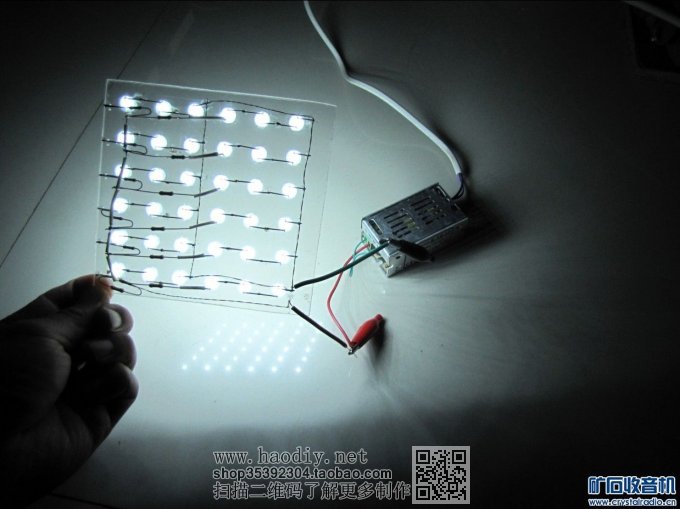

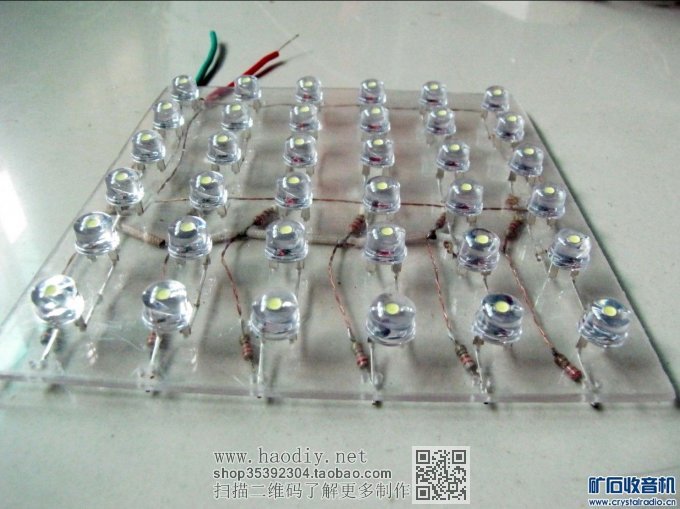

本人用了36颗0.5W的草帽型LED管,按每三个串联后接上限流电阻,共六组,六组全部并联一起接12V直流电源。装好LED发光管后接上电源的发光情况:
【参赛】DIY自制LED厨房顶灯【参赛】DIY自制LED厨房顶灯

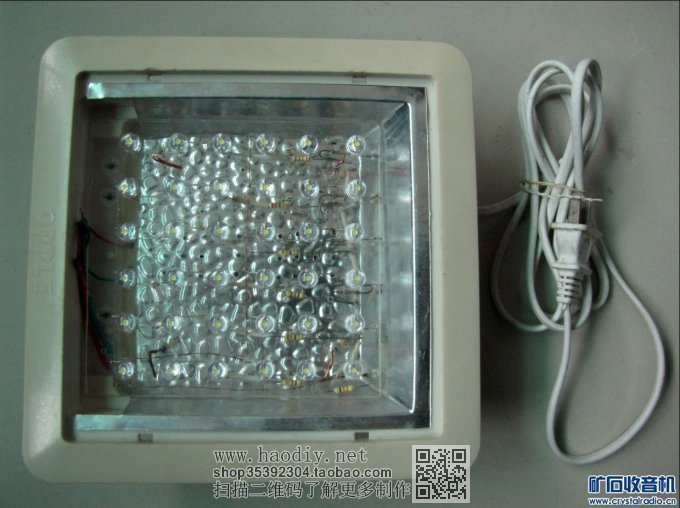

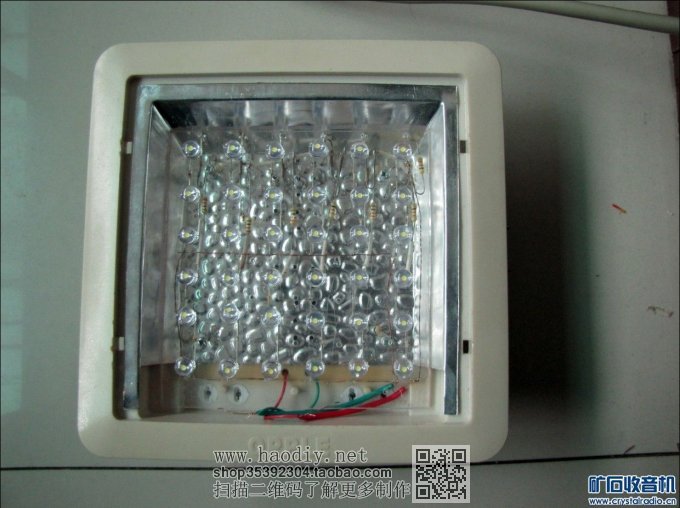

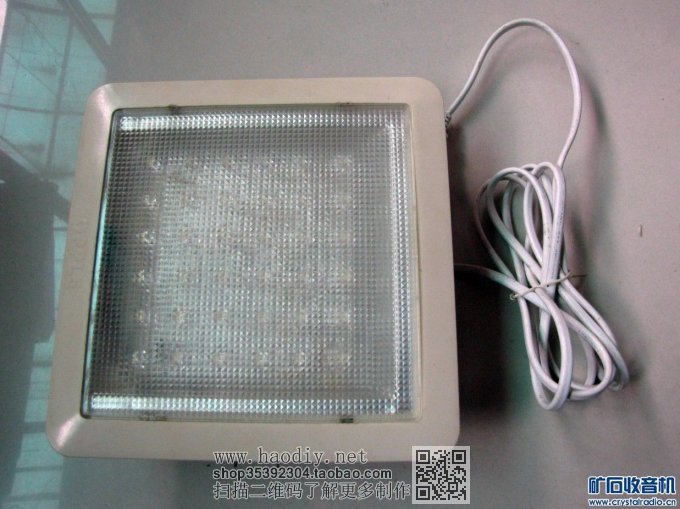

将装好的LED发光板上到原来的顶灯盒内
【参赛】DIY自制LED厨房顶灯【参赛】DIY自制LED厨房顶灯【参赛】DIY自制LED厨房顶灯

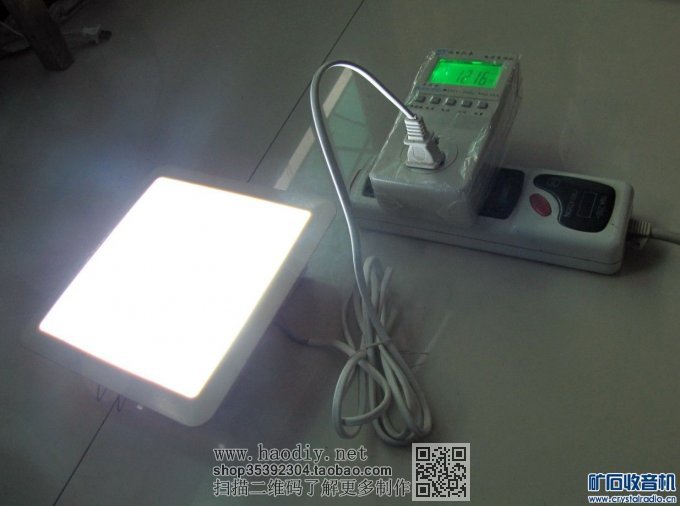

装好后接上电源测试
【参赛】DIY自制LED厨房顶灯【参赛】DIY自制LED厨房顶灯【参赛】DIY自制LED厨房顶灯

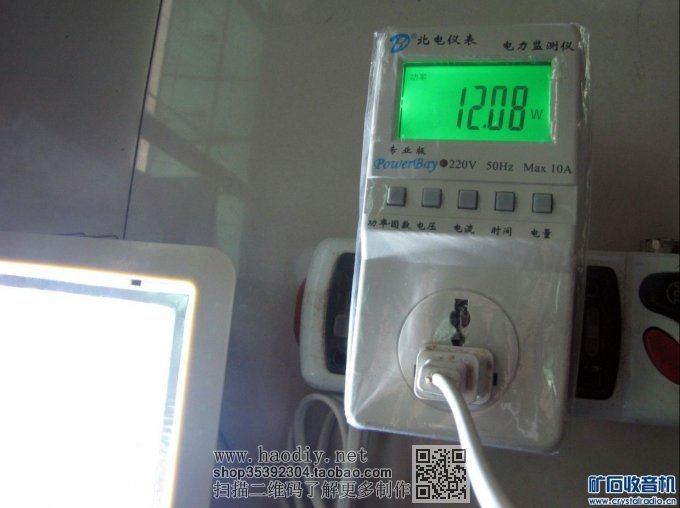

发光板加上LED开关电源,总的功耗一共为12.08W,比原来的32W减少63%左右,节能效果十分显著。

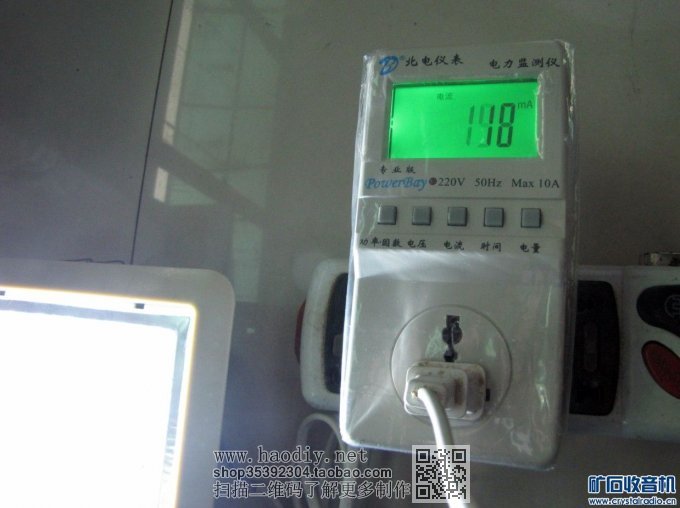

198mA是包括LED开关电源后的总电流,每个LED发光二极管的电流为80mA左右(忘记即使拍照了),如果设计的电流再大些,LED的发光也更亮些。

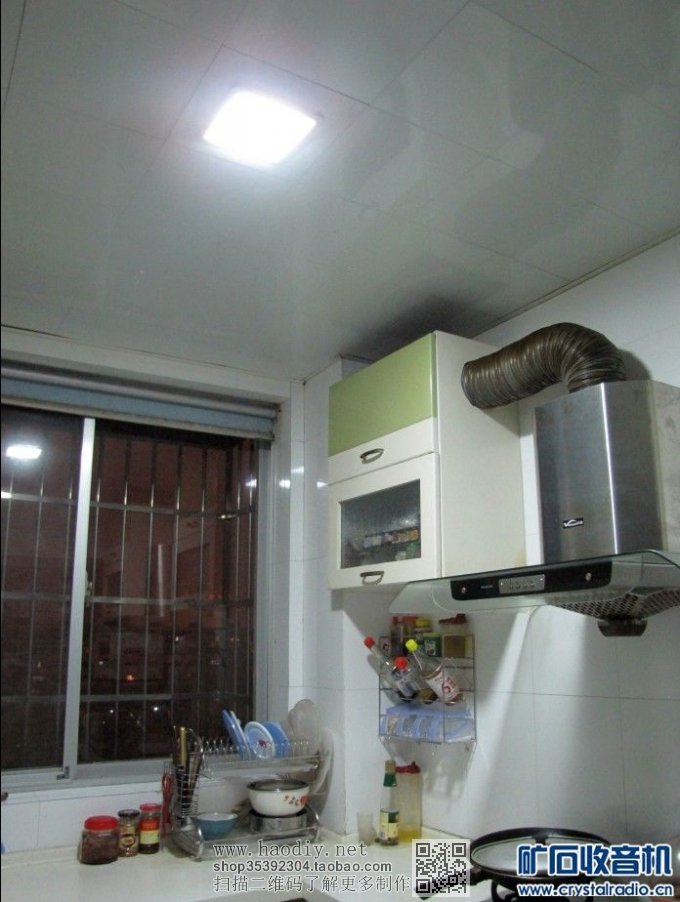

最后的实际照明效果与原来的32W节能顶灯基本一致甚至感觉更亮一点点,见图:【参赛】DIY自制LED厨房顶灯
制作说明:
1、0.5W的LED草帽型发光二极管的额定电流一般为150mA左右,厂家推荐用120mA,以降低光衰延长LED管的寿命,对我们来说减少故障率,也就减少了自己经常维修的麻烦。
2、LED开关电源,有自制能力和条件的爱好者也可自制,这样DIY更全面,更经济实惠。
3、限流电阻的大小决定了LED管的电流大小,可按以下公式计算:
每个LED电流=(开关电源的供电电压 - 每个LED额定电压*3)/限流电阻阻值
这个电流必须要限制在150mA以内,具体多大由自己需要的发光大小确定。

补充内容 (2015-3-18 15:53):
第30#(第二页)有散热措施的方法照片补充说明

补充内容 (2015-3-21 11:33):
使用心得:LED发光二极管质量很重要,一定要买有品牌的,LED驱动电源质量也同样不能忽视,不然对LED发光二极管的寿命有影响,一面增加维护的概率
