【参赛】双环3DQ矿机

时间:2017-08-07 17:11来源:www.crystalradio.cn 作者:lxm970219 点击:
【参赛】双环3DQ矿机 ,矿石收音机论坛
 本人80后,注册矿坛有几个月了,第一次发贴。
   因天地线架设限制,遂做大环矿机。又因材料及工具限制,所以突发奇想,是否能用两个环串起来,当一个更大的环来使用。经试制样机,觉得可行。不会拍照,不知道哪些该拍,前辈们将就看看。【参赛】双环3DQ矿机
    原料:捡来的绝缘杆 、绝缘板【参赛】双环3DQ矿机 ,3DQ、薄膜可变、6800P电容,捡来的变压器【参赛】双环3DQ矿机 、接线端子、自制话筒芯子耳机、从废交流接触器里拆来的漆包线、螺丝若干【参赛】双环3DQ矿机 ,大部分材料均从废料堆里得来,节俭第一。【参赛】双环3DQ矿机

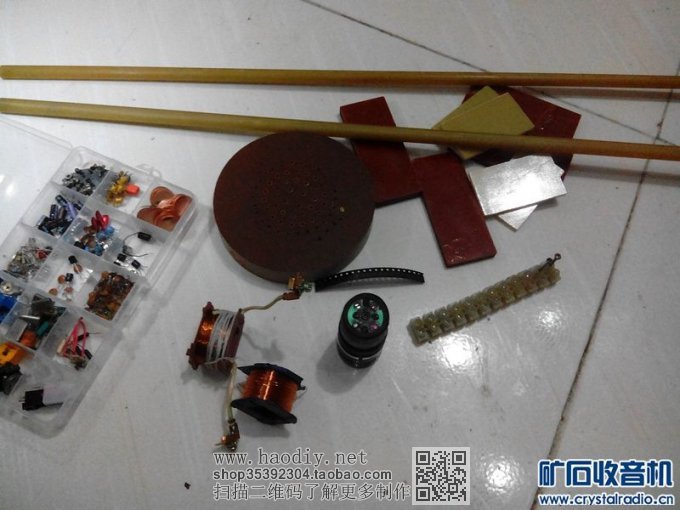

材料大杂烩

【参赛】双环3DQ矿机

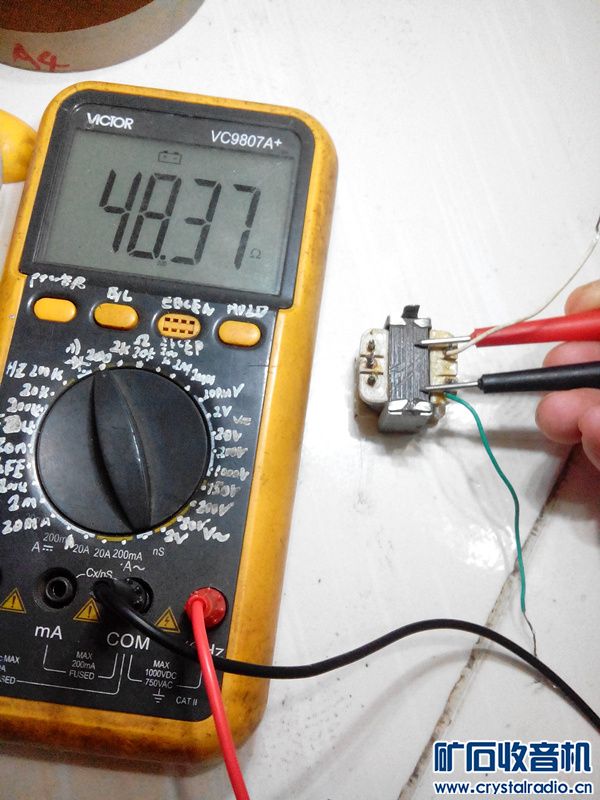

次级48欧

【参赛】双环3DQ矿机

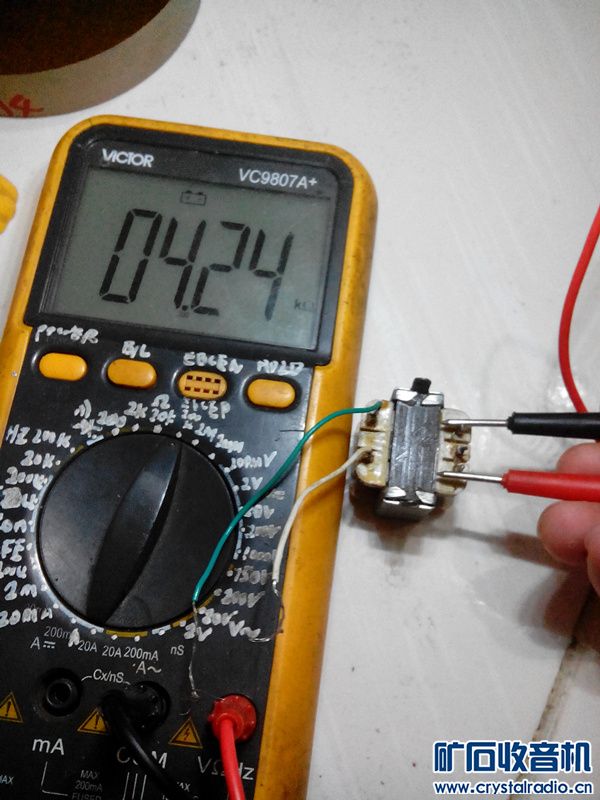

初级4K欧,阻抗应该还要高些

【参赛】双环3DQ矿机





原料:话筒芯子

【参赛】双环3DQ矿机

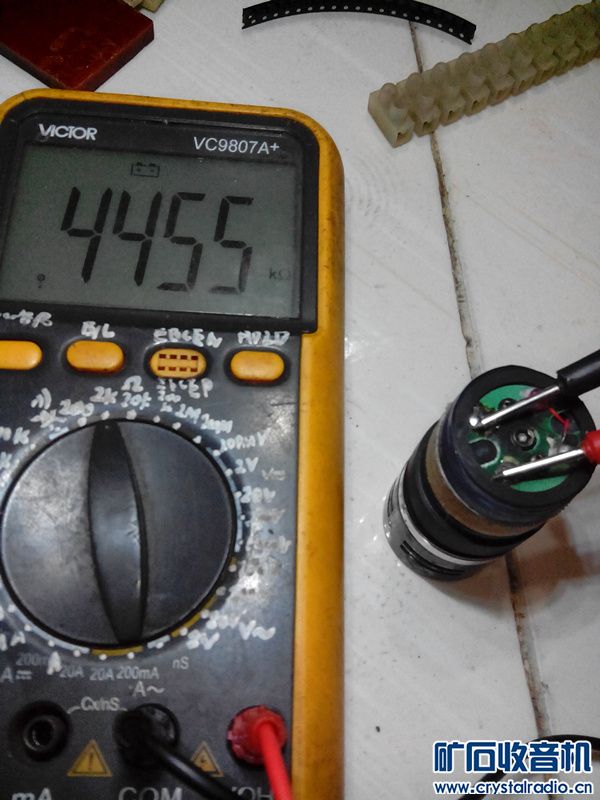

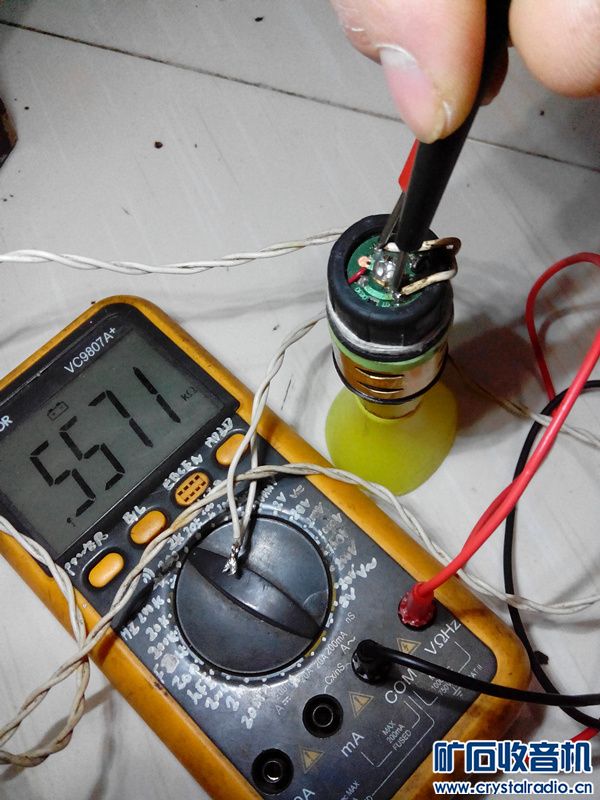

捡了个阻抗大的用

【参赛】双环3DQ矿机

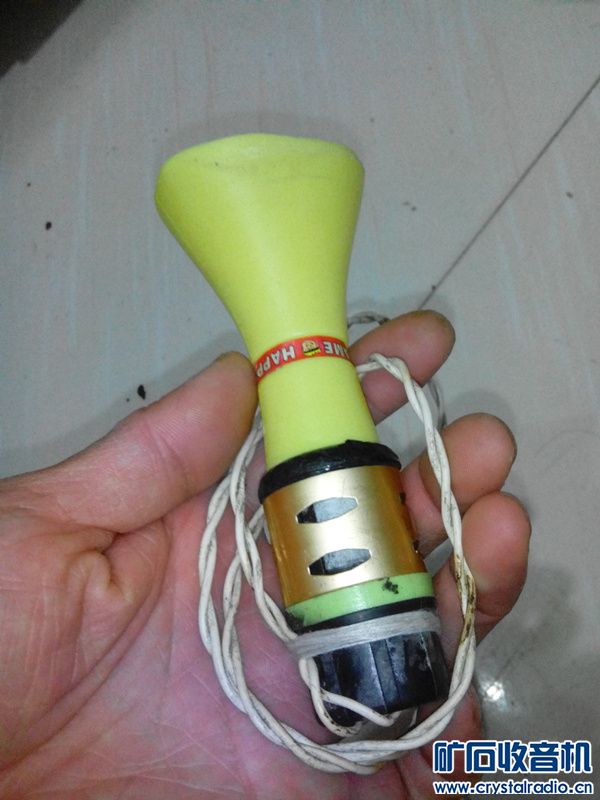

做好的指向性耳机

【参赛】双环3DQ矿机

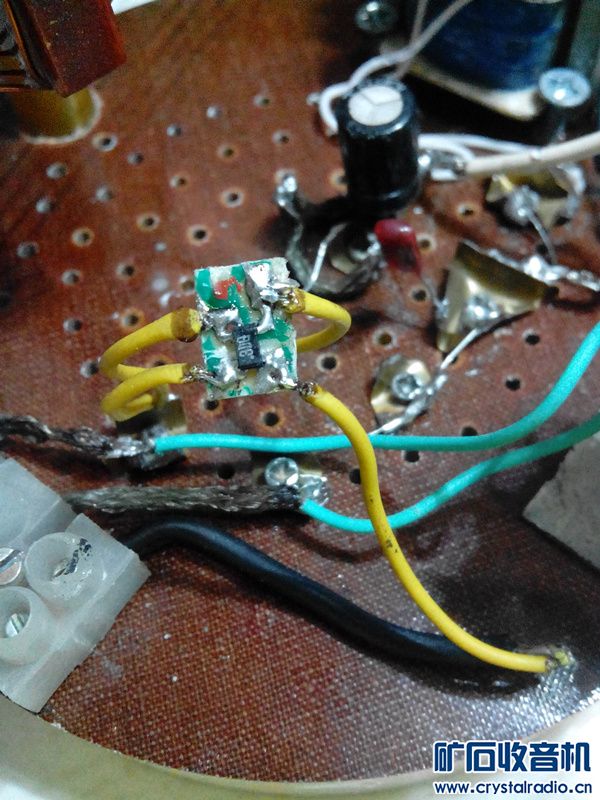

焊好的3DQ

【参赛】双环3DQ矿机

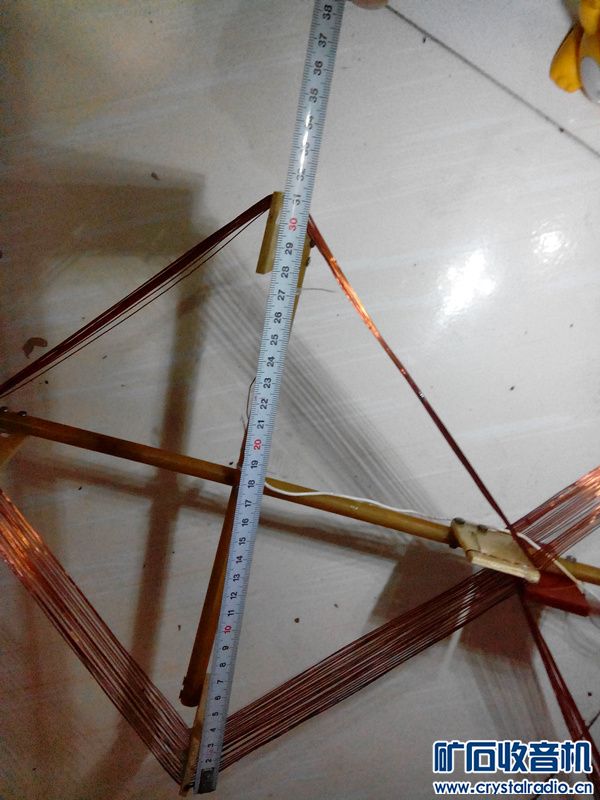

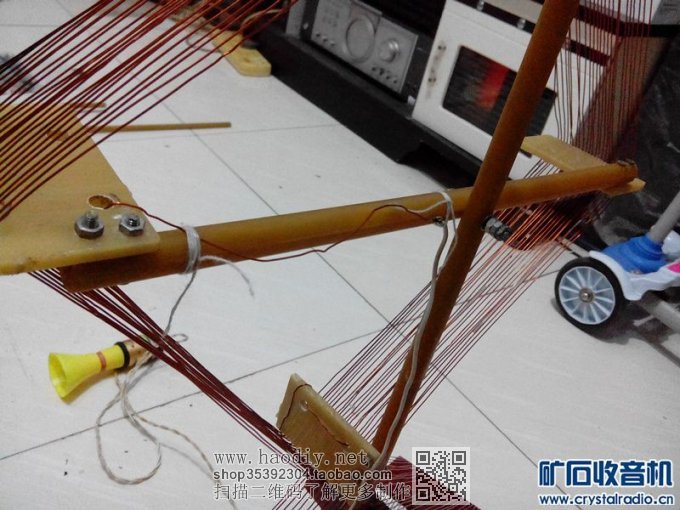

菱形支架尺寸

【参赛】双环3DQ矿机

接着上完。

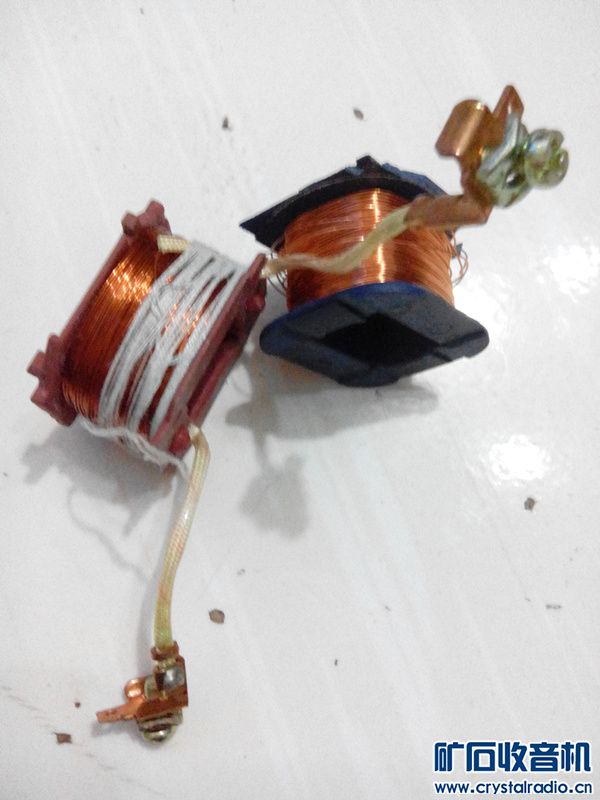

交流接触器线圈,废物利用

【参赛】双环3DQ矿机

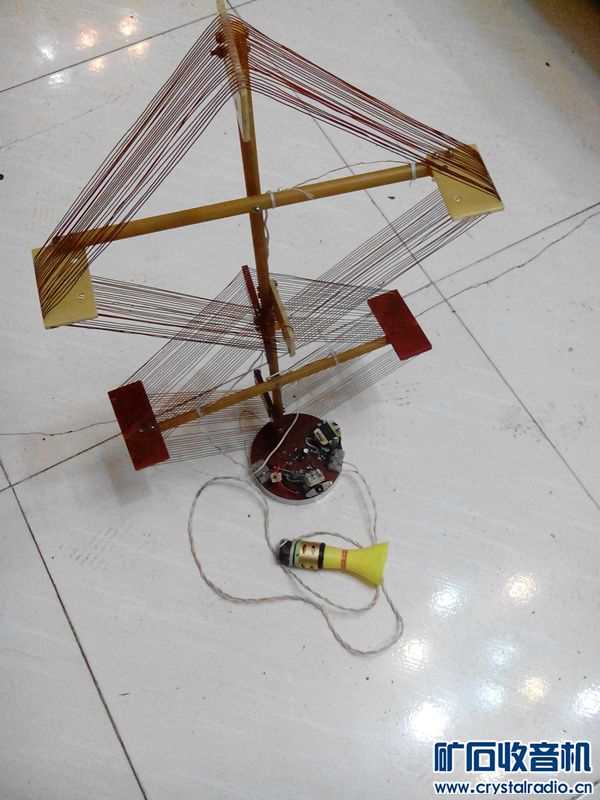

整机图片

【参赛】双环3DQ矿机

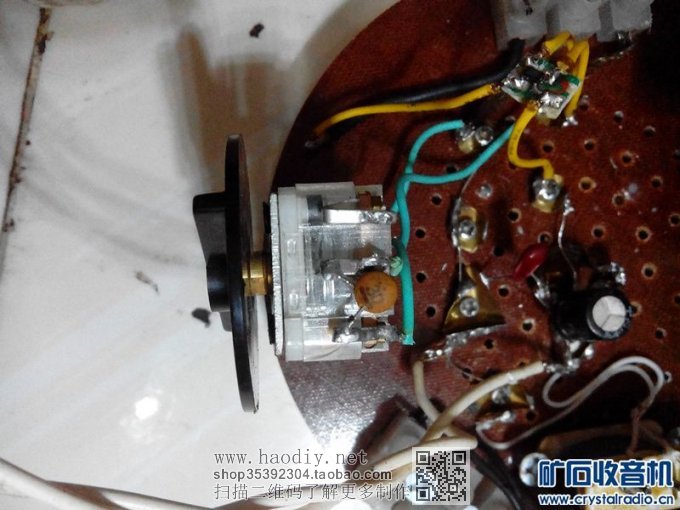

薄膜电容量小了加上个瓷片30P

【参赛】双环3DQ矿机

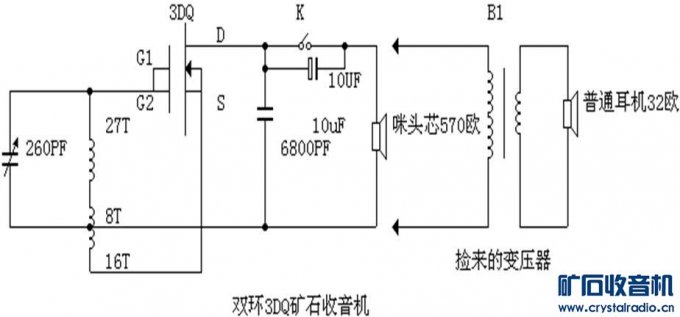

电路图

【参赛】双环3DQ矿机





【参赛】双环3DQ矿机
