用PCB板让深圳通变成“电子爱好者专用版”（有来有往）

时间:2017-07-31 16:59来源:数码之家 作者:hbliwww 点击: 次
一张用了好多年的深圳通刷不了了，仔细一看发现芯片处翘起来，估计是里面断线了。看到不少把公交卡改造到手机壳里的贴子，可现在手机里面丝毫空间都没有，此法行不通了。于是利用现有条件，做了一个PCB版本的深圳通。这应该是最早发行的深圳通了吧↓这里破开
    一张用了好多年的深圳通刷不了了，仔细一看发现芯片处翘起来，估计是里面断线了。看到不少把公交卡改造到手机壳里的贴子，可现在手机里面丝毫空间都没有，此法行不通了。于是利用现有条件，做了一个PCB版本的深圳通。

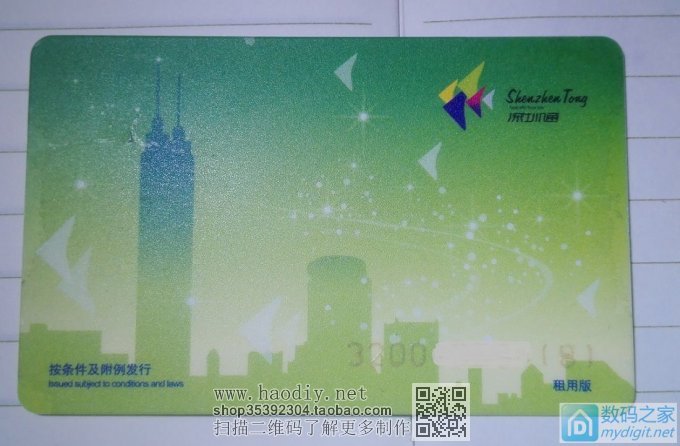

这应该是最早发行的深圳通了吧↓
用PCB板让深圳通变成“电子爱好者专用版”（有来有往）

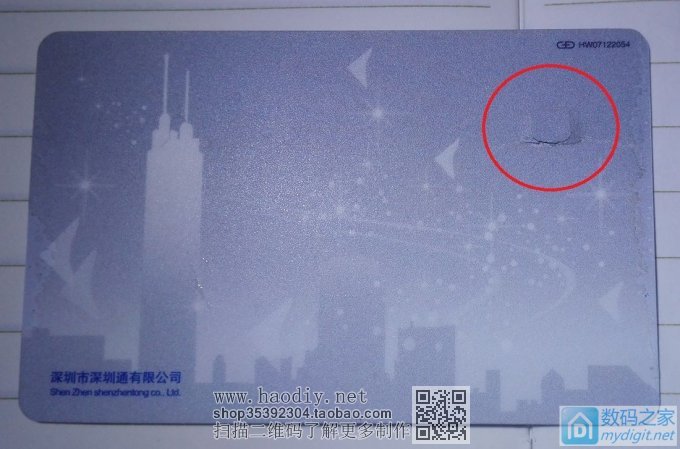

这里破开了↓
用PCB板让深圳通变成“电子爱好者专用版”（有来有往）

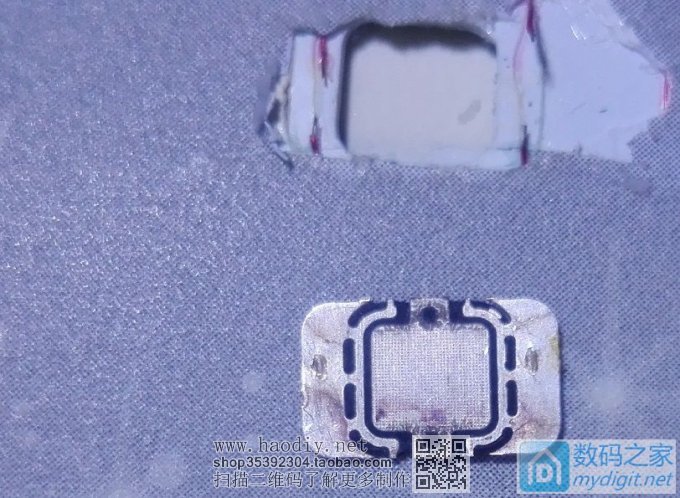

小心把芯片剥离出来↓
用PCB板让深圳通变成“电子爱好者专用版”（有来有往）

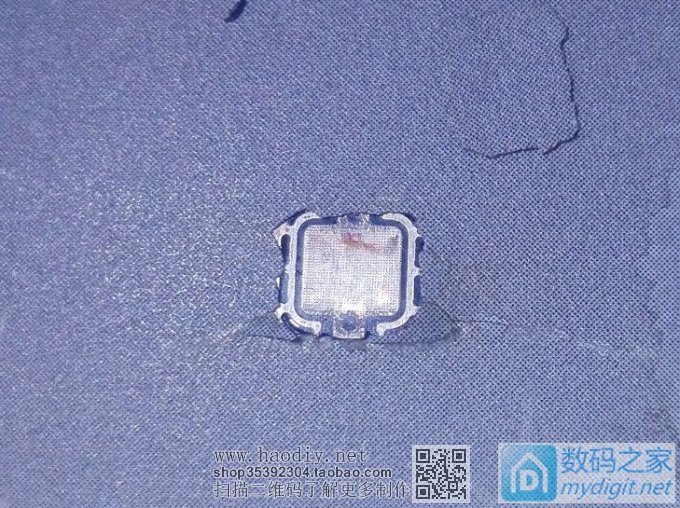

完整的芯片↓
用PCB板让深圳通变成“电子爱好者专用版”（有来有往）

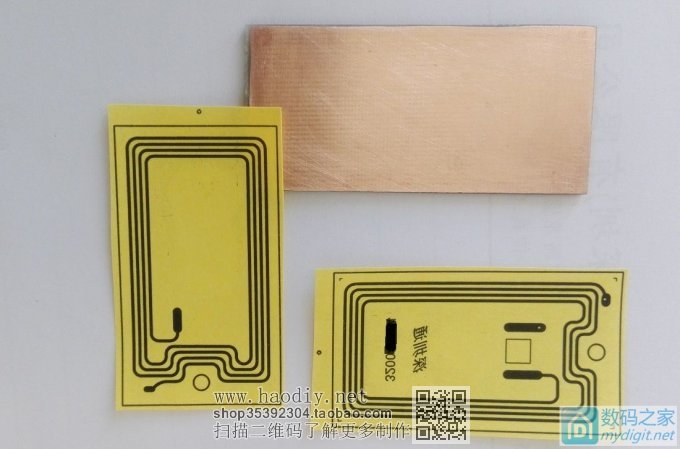

准备好PCB板和打印的图纸，两面都有线圈的。
线圈长度经计算比原来的略小一点。↓
用PCB板让深圳通变成“电子爱好者专用版”（有来有往）

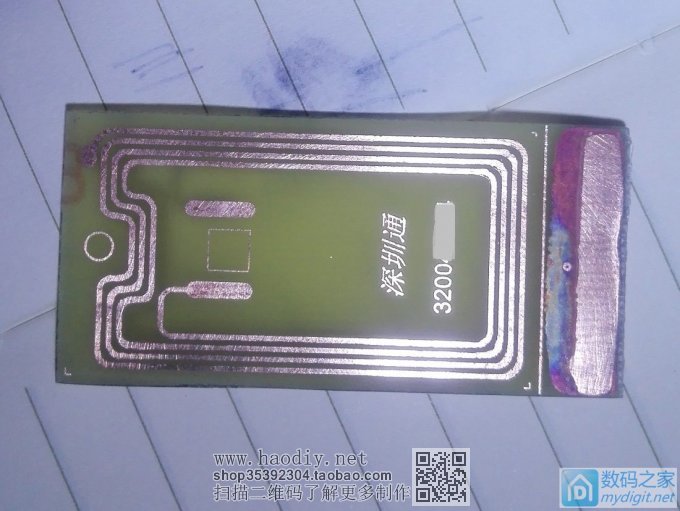

腐蚀之后↓
用PCB板让深圳通变成“电子爱好者专用版”（有来有往）

线条还挺清晰↓
用PCB板让深圳通变成“电子爱好者专用版”（有来有往）

这里挖一个坑，好将芯片放进去↓
用PCB板让深圳通变成“电子爱好者专用版”（有来有往）

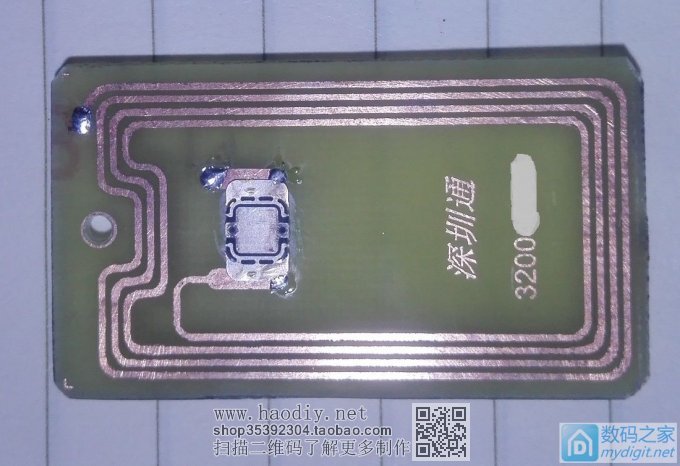

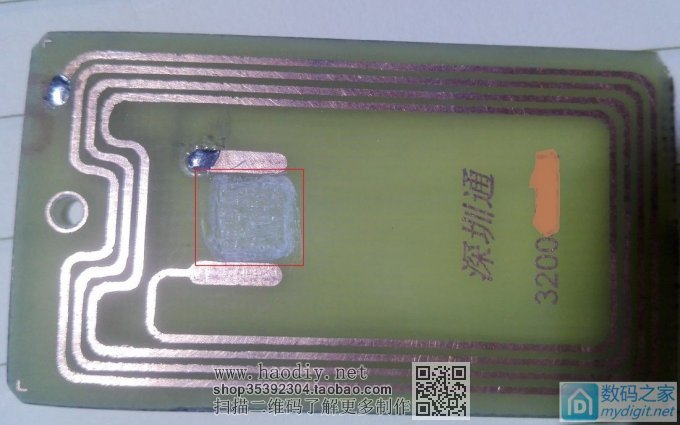

放入芯片，焊接，↓
用PCB板让深圳通变成“电子爱好者专用版”（有来有往）

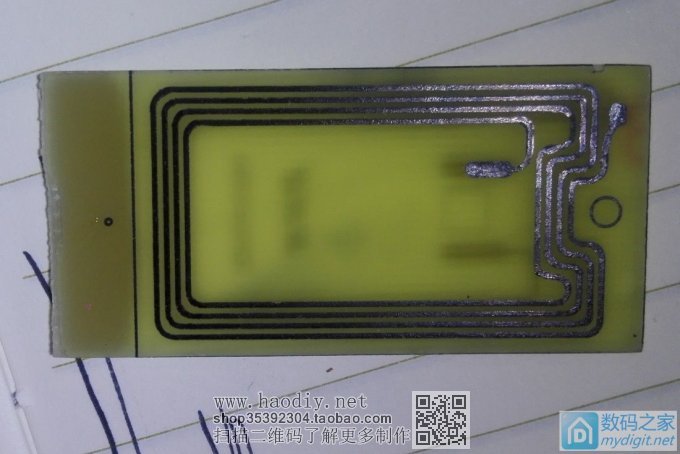

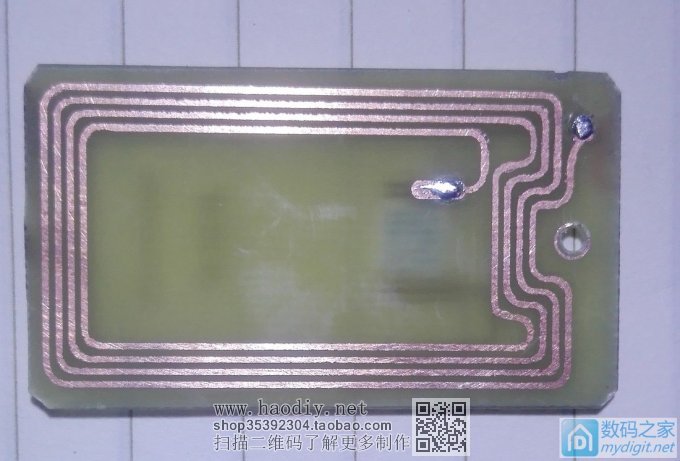

背面↓
用PCB板让深圳通变成“电子爱好者专用版”（有来有往）

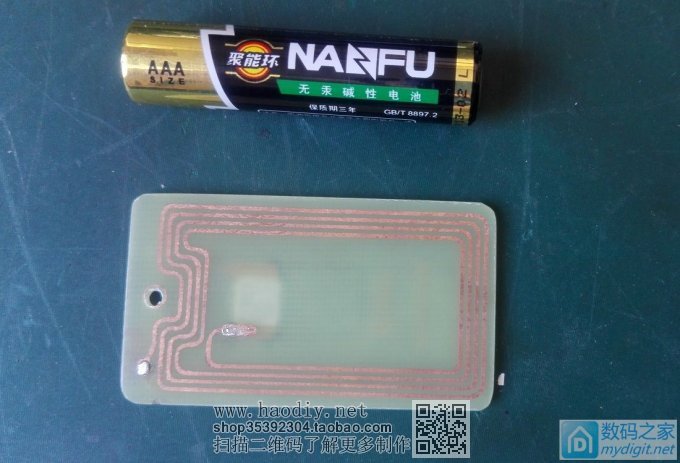

很小巧↓
用PCB板让深圳通变成“电子爱好者专用版”（有来有往）

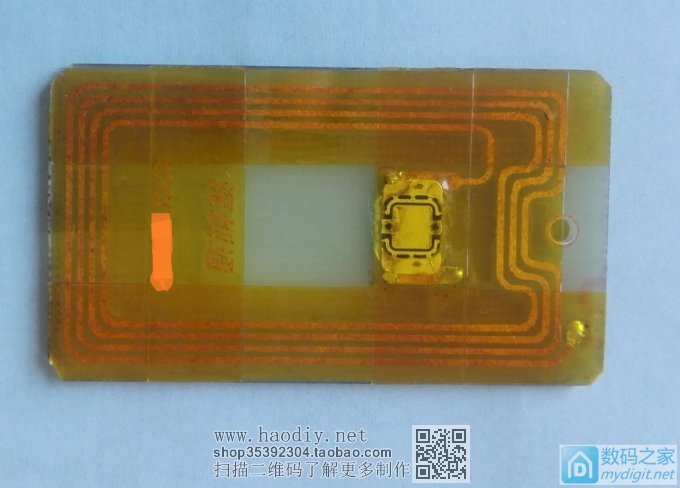

用高温胶带包了一下，↓
用PCB板让深圳通变成“电子爱好者专用版”（有来有往）

现在想不到好的方法装饰一下，各位有没好方法啊，欢迎探讨。
