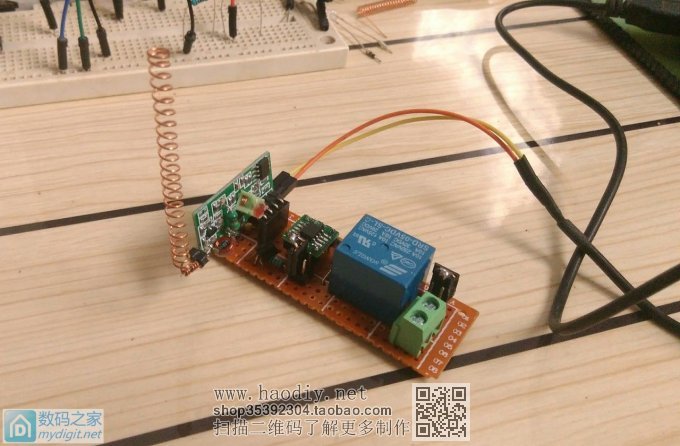

事情是这样子的↓↓↓ 为了方便控制柜台灯，自己做了个遥控开关，前后做了两个版本，都出现了不同的问题。 先看第一个，5V版本的，工作正常，就是继电器经常会出现无法吸合或释放，好像是触点粘连了一样，要敲打一下继电器才行。

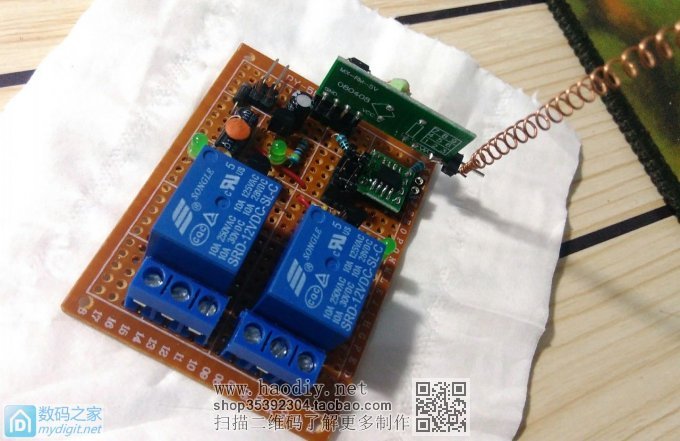

就是上图中这个，继电器标称10A电流，只是控制两个开关电源，电流应该不会超过10A啊 而之前买的定时器也是用的这种继电器，不过是24V的，没有出过这种问题。 想着会不会是5V继电器吸合力太小造成的，于是又制作了一个12v继电器的。 如下图：

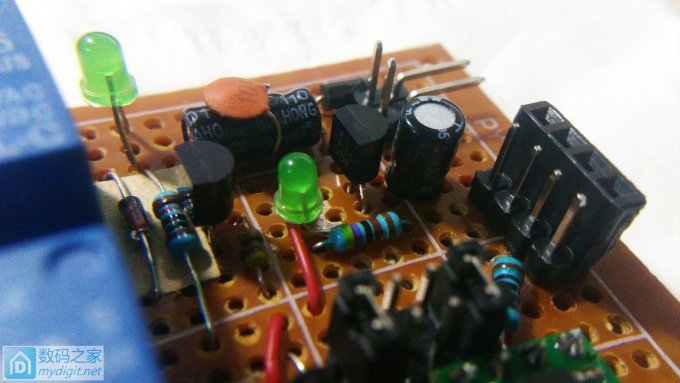

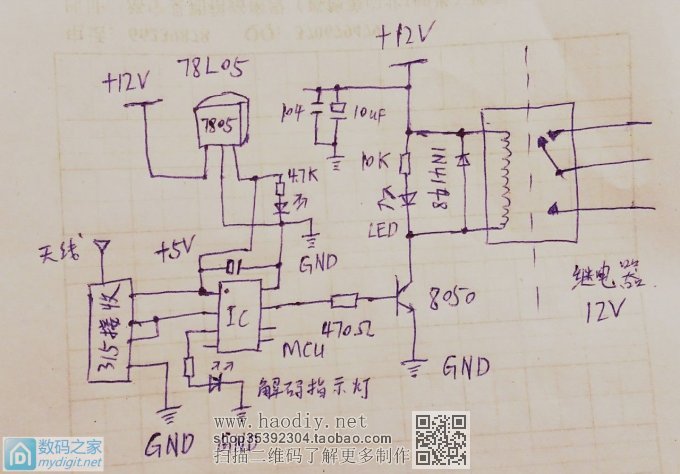

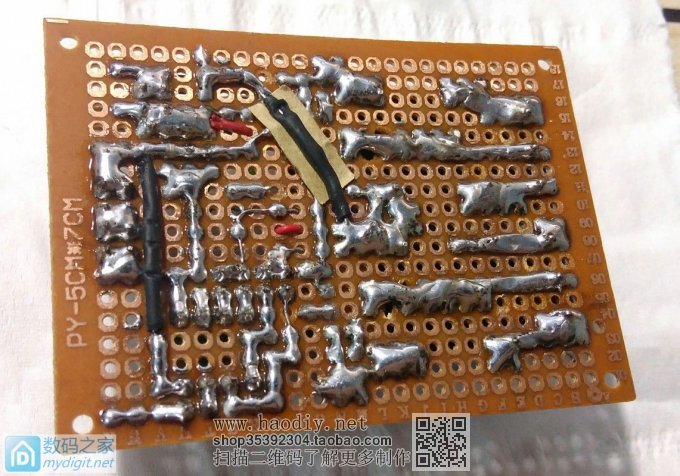

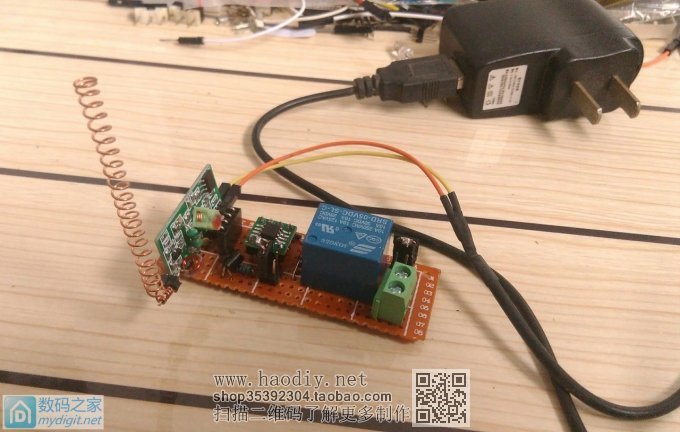

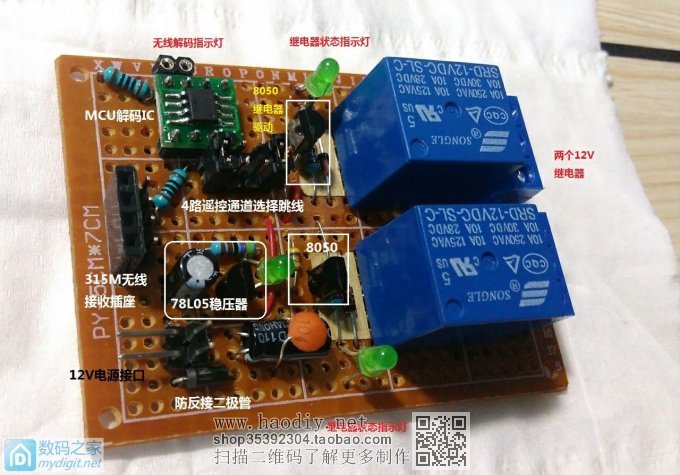

但是没想到出现了个更大的问题，不工作！ 通9V电压接收部分和解码ic部分都正常工作，继电器指示灯也亮，就是继电器不吸合，测量78L05输出电压4.7伏，继电器两端电压也只有4点几伏。 通12电源接收解码部分也不工作！测了一下78L05输出电压达到6点多付！而且发热烫手！还好解码ic没烧 我是先完成继电器部分的电路的，完成后测试了一下，直接通过电阻把三极管8050基极接到75L05的输出端5V是可以吸合的，电源9V，12v都可以吸合。 脑子里第一反应就是78L05有问题，把75L05拆除后，单独用一个5V电源共地，给接收解码部分供电，可问题还是依旧，表面上工作正常，指示灯也都正常亮，就是继电器还是不吸合，两端电压还是只有4点多伏！！快崩溃了！到现在不知道问题出在哪！难道是要用光耦做隔离吗？但是电路已经焊接好了，再加光耦的话会很麻烦啊。 把电路图发上来，各位大神看下是不是电路有问题

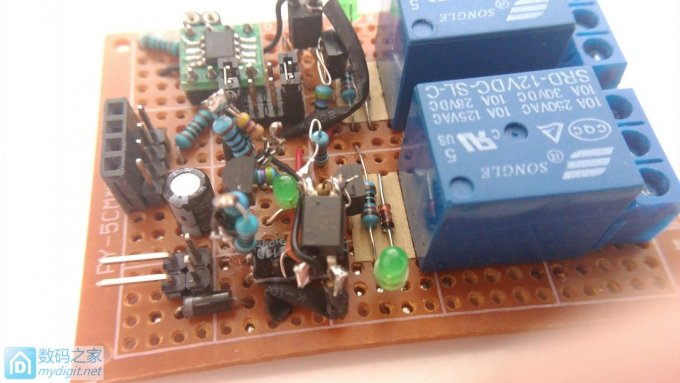

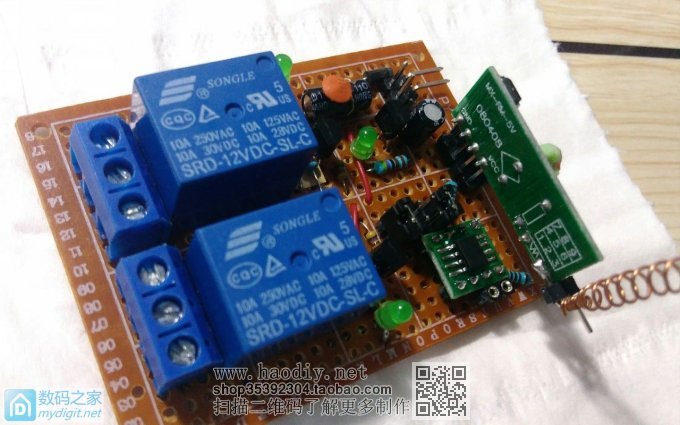

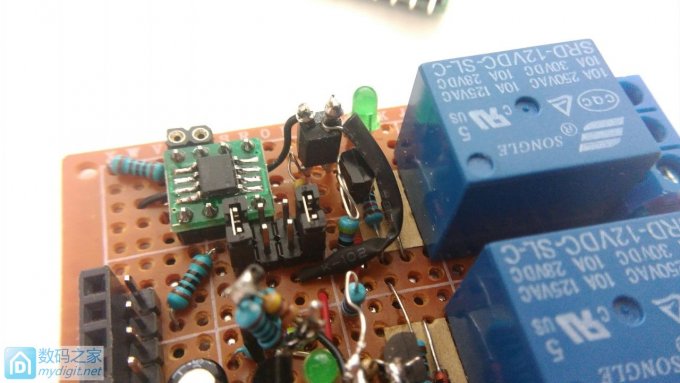

对了，还有个现象，现在直接给三极管基极通电继电器也不吸合，只有把解码ic的控制IO与基极断开连接后，再给基极通电才能吸合， 问题可能就出现在这，但怎么也想不明白，因为解码ic的控制IO输出也是5V高电平啊 各位大神帮帮忙，给小弟指点下迷津！ 感谢各位的帮助，最后又加了两个光耦，现在已经正常工作了，

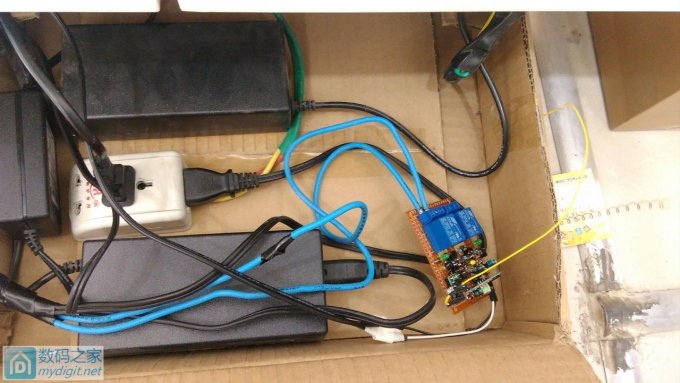

投入使用，哈哈
这个是天线

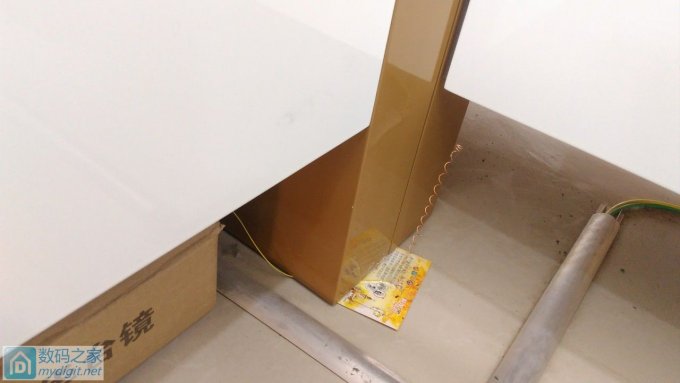

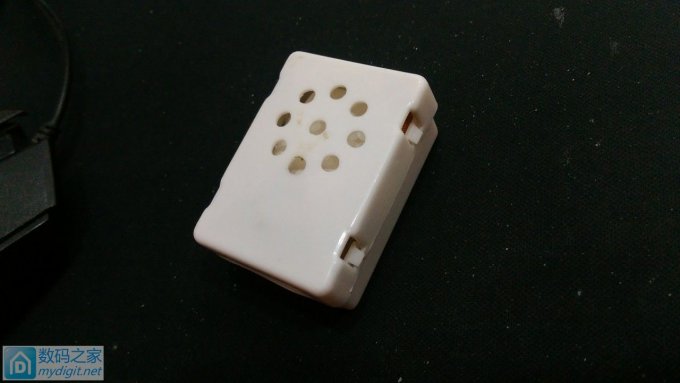

没错，下面这个是遥控器，外观是不是很眼熟啊，小时候大家都玩过吧
三节纽扣电池

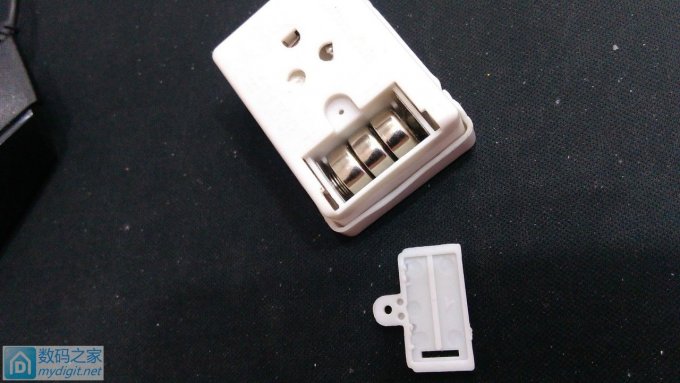

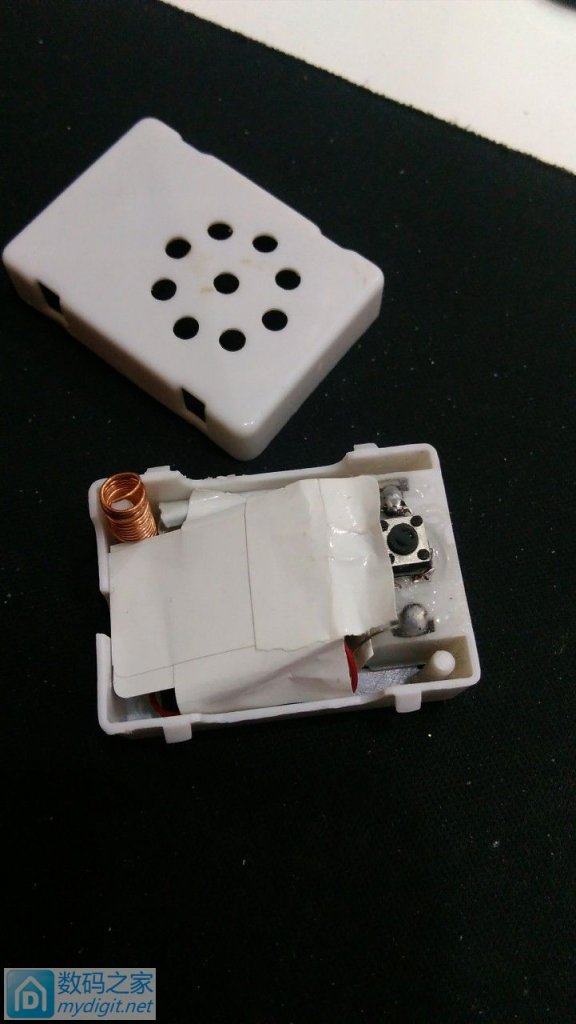

拆开看看

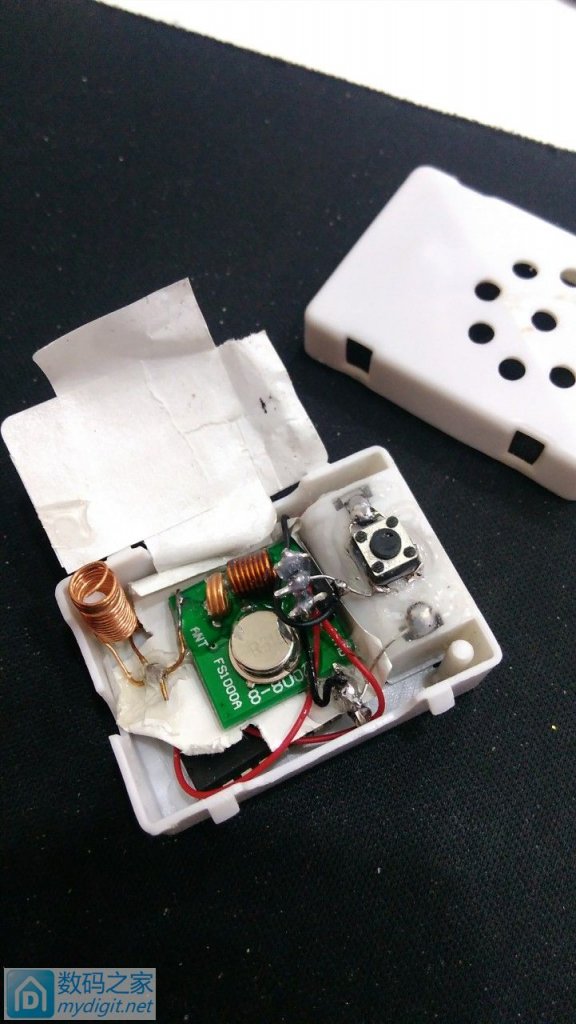

315M发射模块，下面还有一层是天线和PT2262编码芯片
这段时间做了好几个遥控器，这个是感觉做的最失败的一个，不过凑合管用，改天整理下单独发个帖子看看另外几个
