飞利浦10W灯杯，撸了8个，坛子里有坛友出，10块钱4个。拆机帖 http://bbs.mydigit.cn/read.php?tid=1314450 坛友送的12V长条灯，外壳铝的。拆机帖 http://bbs.mydigit.cn/read.php?tid=1321702 10W灯板，完全好的只有2个。其他的电路部分损坏，也没法修了。索性拆了灯板直接利用。 那么将这两个组合一起，也许还行。来试试吧。。。。 开拆
拆了。。。
散热器，3W天花灯上面的，老货了，厚实。
圆片双面都打磨一下
导热硅胶上，再拧紧螺丝。
量一下散热器直径，5CM。
再量外壳孔径，4CM，需要扩孔。
只有土办法，描一下。这也是导致后面开孔不完美的主因，没有工具就是坑啊
1.7MM钻头慢慢钻孔

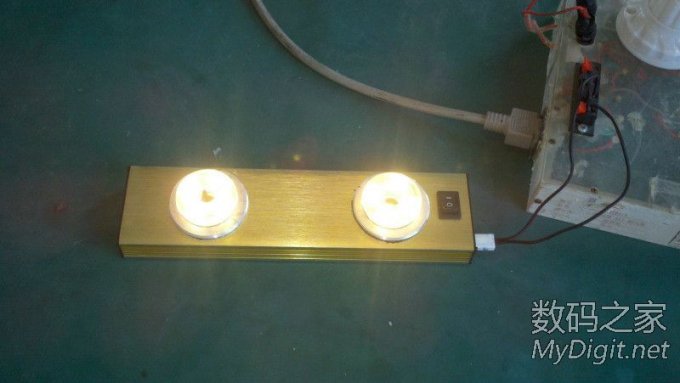

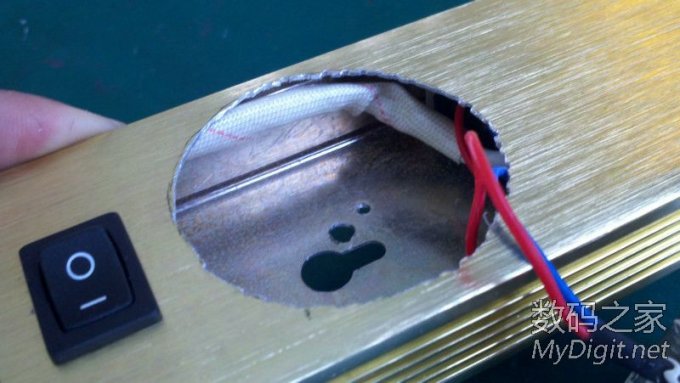

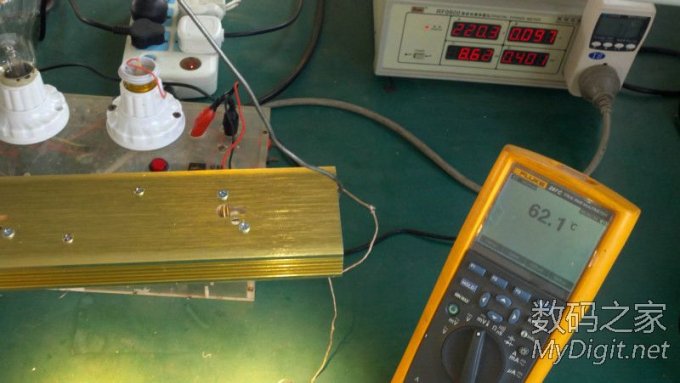

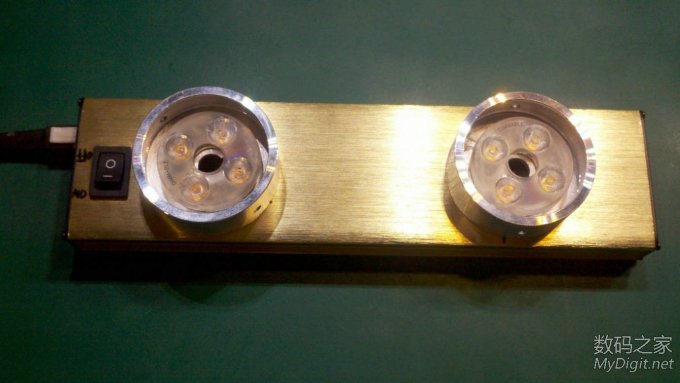

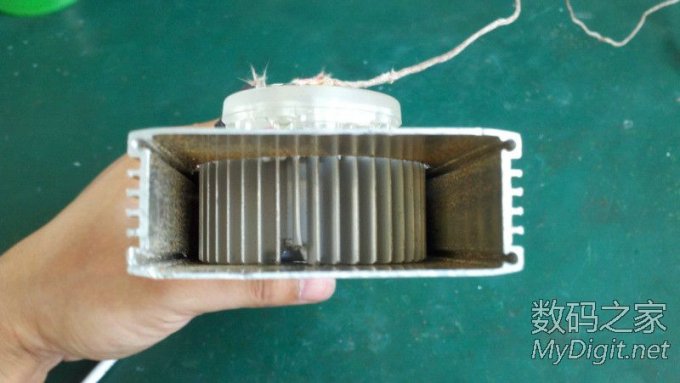

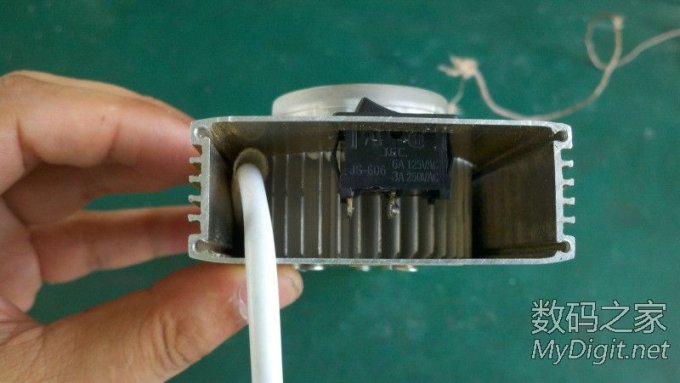

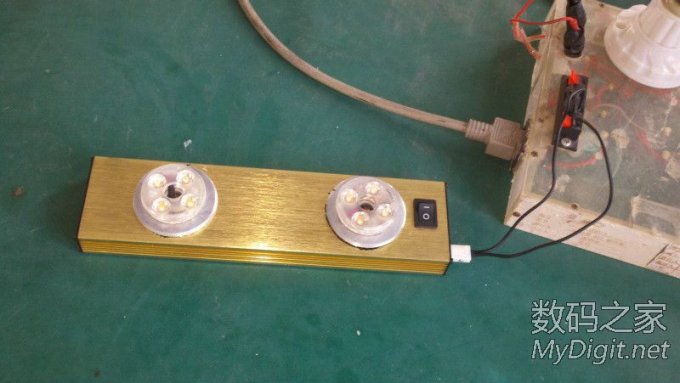

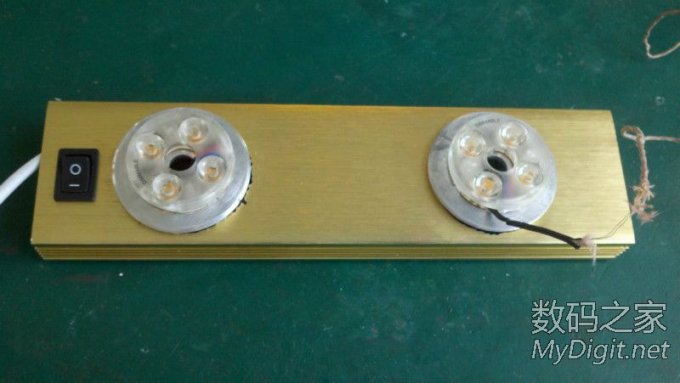

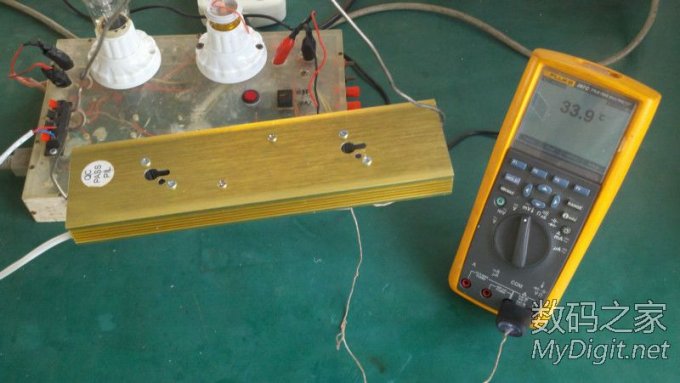

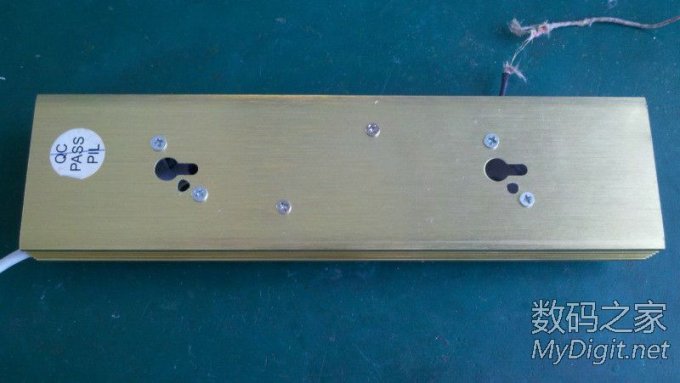

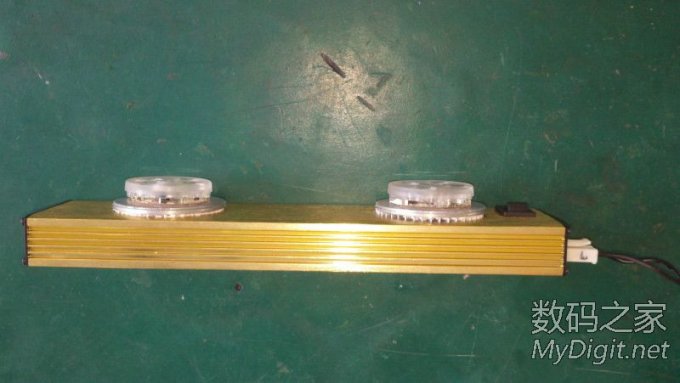

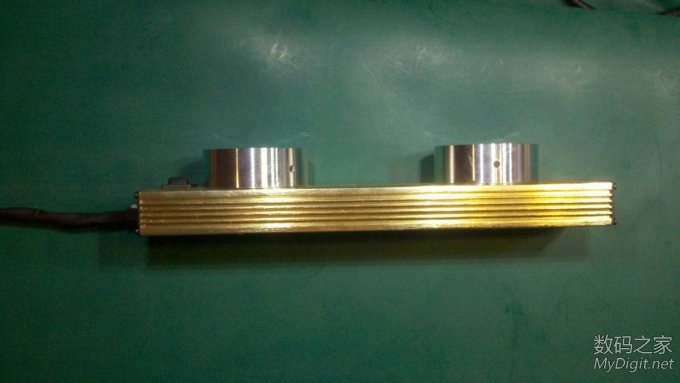

稍后继续。。 只有苦逼拿尖嘴钳慢慢折腾   锉刀打磨一下   插进散热器。。。这中间插插锉锉。。  散热器底部两个螺丝孔位置涂点导热膏  插进去，外壳上留下两个白点，对开孔，最后将散热器固定在外壳上。铝外壳可以传递一部分热量的。。。。  孔开的不圆，所以留下了不完美。。。   将飞利浦灯杯的灯板拆下来，对照散热器圆片位置，用笔画出开孔位置。  电钻钻孔   这里是要将原来的透镜固定在散热器上。   效果就是酱。。。。  灯板用导热系数1.2的导热双面胶贴  二楼也要了 啊。。。。 用美工刀片将多余的导热双面胶挖掉   背面  小心的将蓝膜撕掉  对好孔位，放上去，用小起子压板子周身一遍，加强灯板与散热器的贴合度。  焊线，装透镜。   可调电源驱动一下，12V0.38A。  焊线位置704覆盖，加强一下强度。  散热器上面先前已经开好槽子，方便走线，线用热缩套管保护一下。  4-5W驱动电源，需要调试一下电流大小。   最终在312MA，就这样了。  来测一下灯珠散热焊盘的问题，看看电流合不合适。  室温  三楼也是我的呀。。。 最终温度69.3度，温升大约36度。这个时候整灯功率4.2W左右。温升可以了，如果再加上外壳，温升还有降的空间。  将另一个电源电流也调试一下，306MA，就这样。  驱动电源要内置，必须做个绝缘，找个开关电源的外壳，剪一点下来，塞到外壳里。  在外壳上开孔  将驱动电源固定上去  走线   外边再加一层透明的胶片   塞进去，螺丝固定。   线用704固定在散热器的槽里  这里电线有点被散热器挤压，为了安全，再加一截黄腊管。  #p#分页标题#e# 最后安装到位  看线有点挤。。。   当然散热器都被螺丝固定在外壳上，完成散热器热量可以向铝外壳传递。  再测灯珠散热焊盘温升。将灯悬挂起来。。。  温升不到30度，还是可以的。  最后接线    因为外壳开孔不完美，也可以将天花灯中环拧在上面就遮盖了。。。   开灯效果。。。。  楼层有点多哈，不过电梯总是不太安全，还是爬楼好些，又可以锻炼身体哈。 END，谢谢光临。 (责任编辑：admin) |
