PCB 这段时间因工作关系断断续续本打算4月中旬打样还是拖到了现在
板子是昨天下午才到昨天晚上装了些今天装好一套测试一下
先看图吧

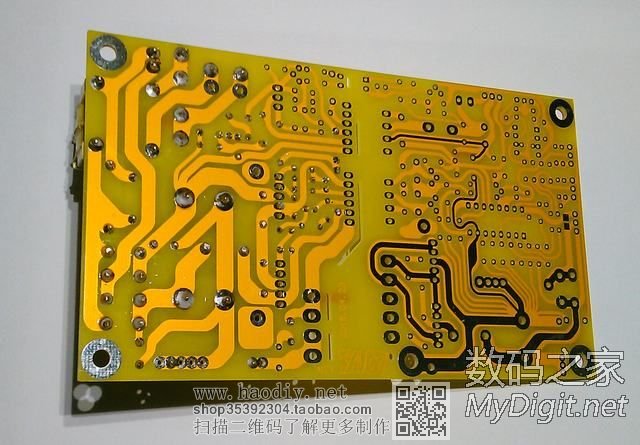

【ATX改可调PCB IV】

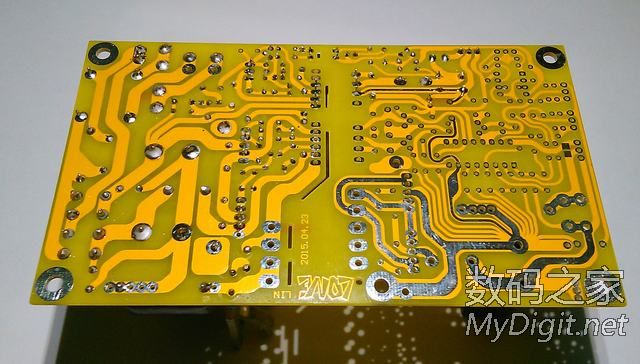

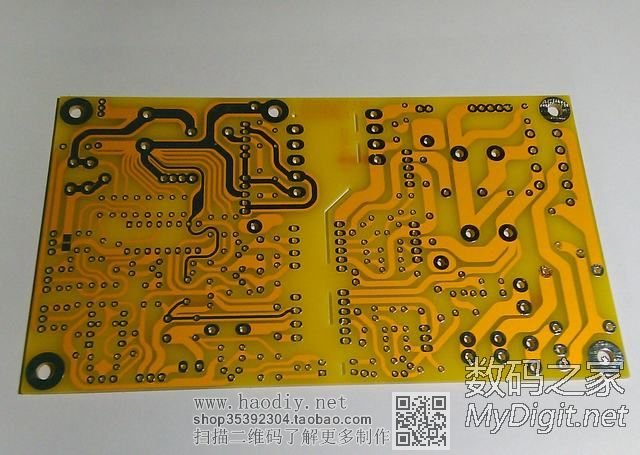

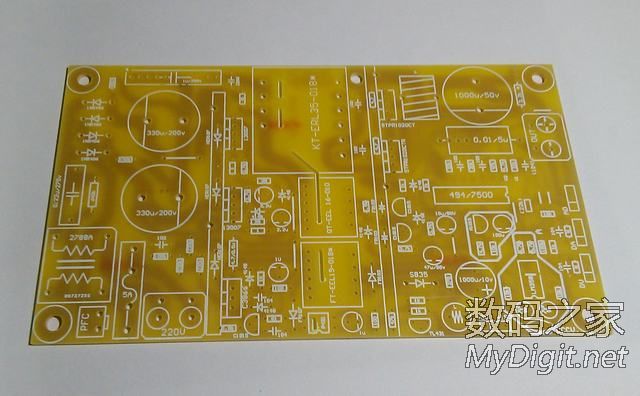

第四版是黄色油

还是长城ATX电源为基础（在长城ATX电源里可以拆到90%的零件）

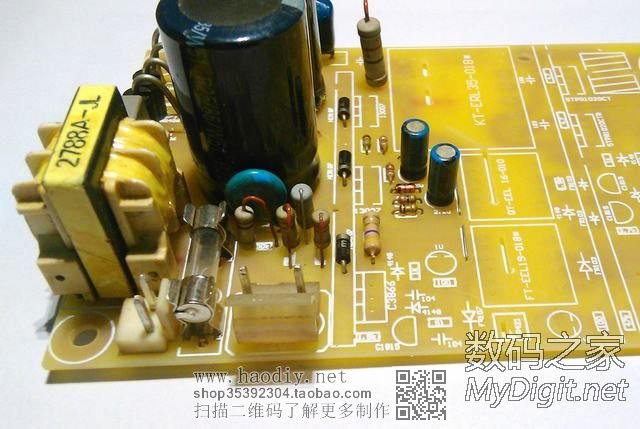

开始装了···先装高压部分

从长城ATX拆出来的零件···最好是都测量一遍再装到PCB上

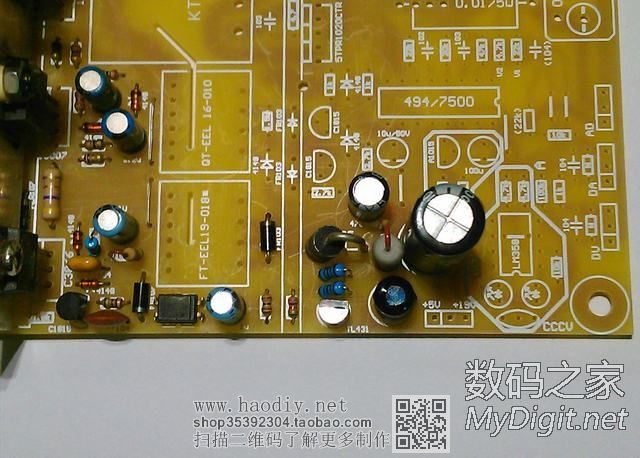

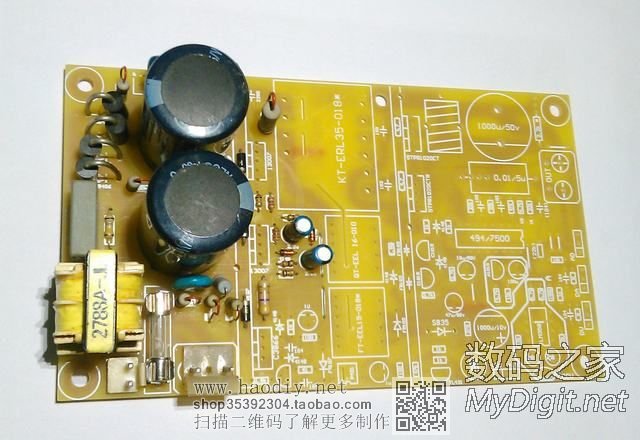

装好高压部分  再装辅助电源

其实辅助电源部分没多少零件···
这个版  去掉了那个小可调电阻  直接固定5V和15V输出

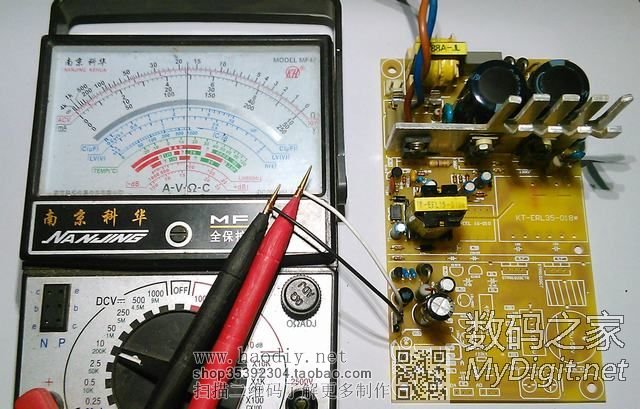

装好辅助电源部分    就可以上电测试了···

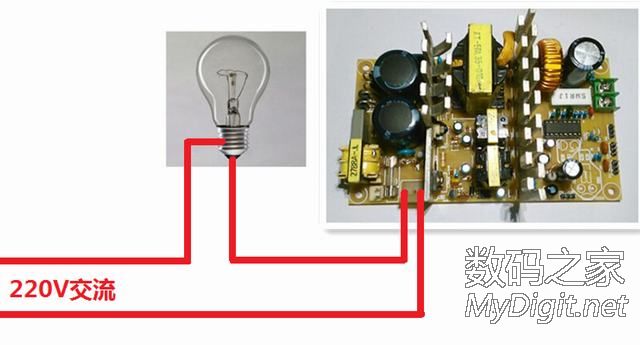

测试的时候  都要用  【灯泡打法】

辅助一次成功···

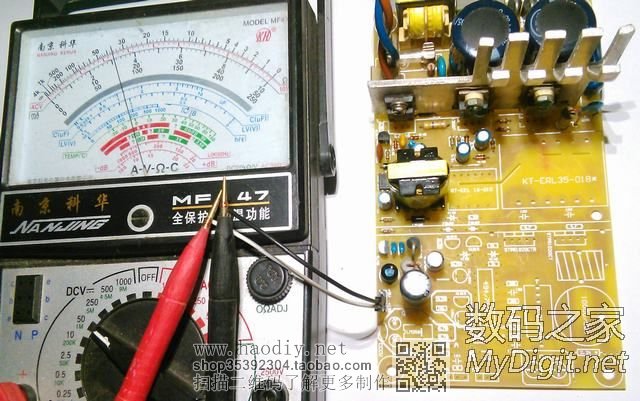

辅助电源的5V  不用校准得太精确  大概5V就行了

辅助也要负载测试一下  看看有没自激

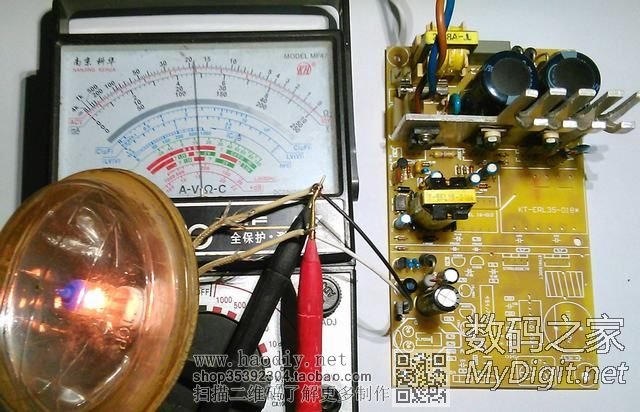

我用的是24V汽车灯泡···这个亮度  电流大概1A左右
我这里就不测电流了··
只要辅助没自激就算成功了·

当然也要测量一下辅助另一组电压  大概15V左右（空载可能到24V以上）

指针表测····  从22V慢慢降到16V就稳定下了了···
好了  辅助正常了······就可以装主电源了

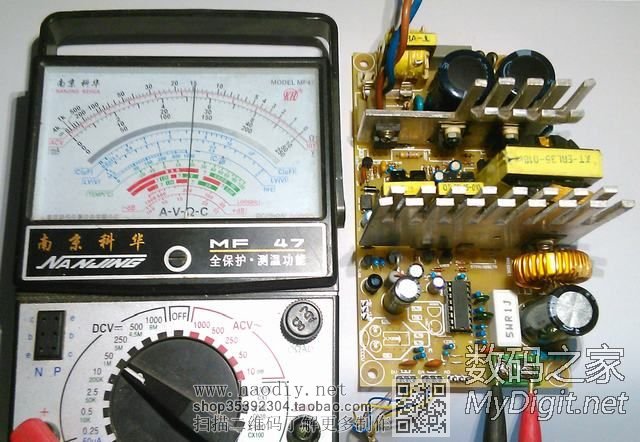

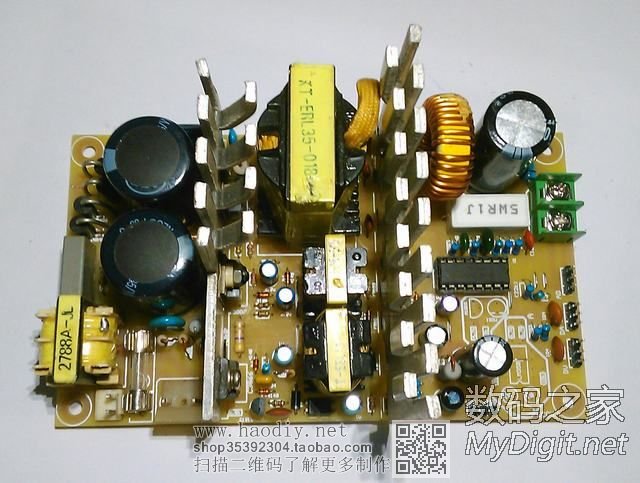

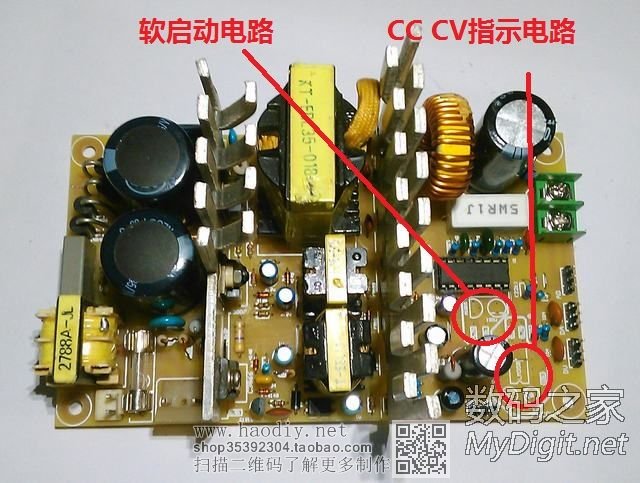

装好主电源·····PCB上有两个白框先不用装零件
【ATX改可调PCB IV】

装好了以后继续【灯泡打法】试机

【ATX改可调PCB IV】

我这次装起来出现了小插曲
【ATX改可调PCB IV】

主电源没有电压输出
辅助是正常的

原因是因为画图的时候预留的接口的问题
【ATX改可调PCB IV】

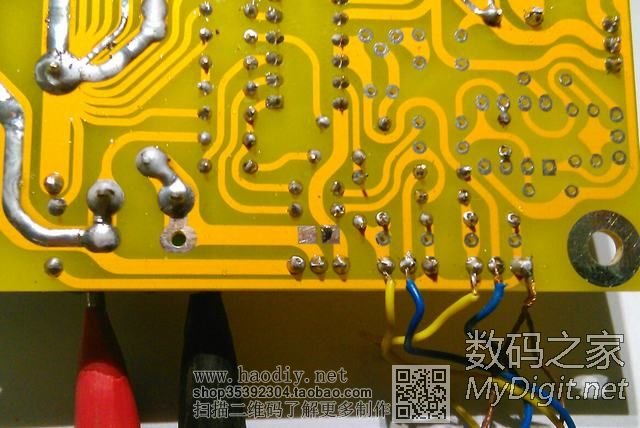

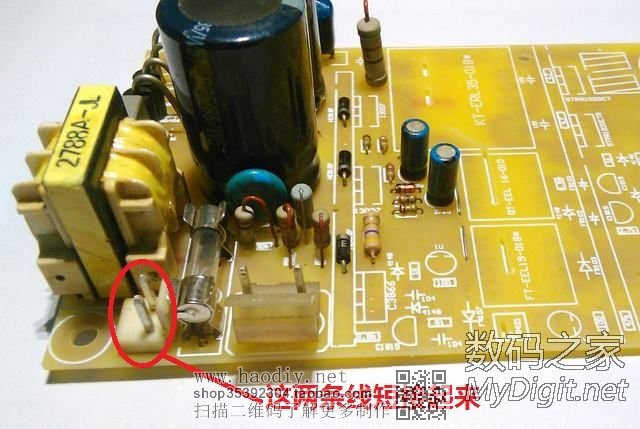

就是图中有两个四方的焊盘······

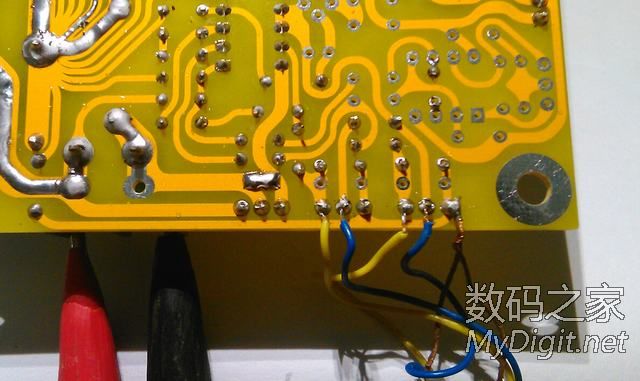

用电位器调压调流的话这里就要连接起来···
这里是预留给数控的（数控继续拖。。。）呵呵
【ATX改可调PCB IV】

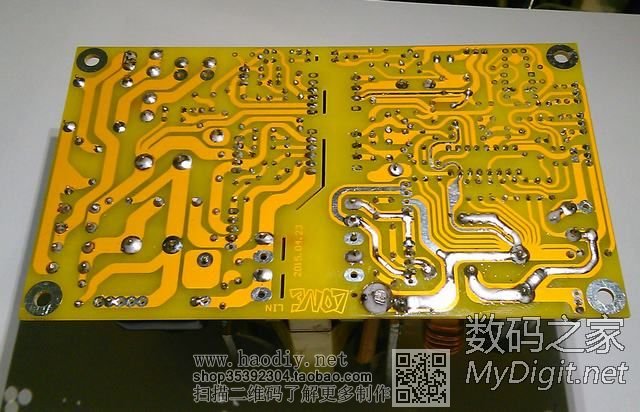

好了焊接起来了··
【ATX改可调PCB IV】

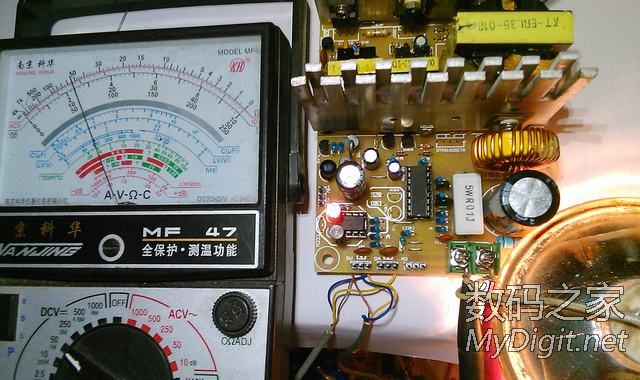

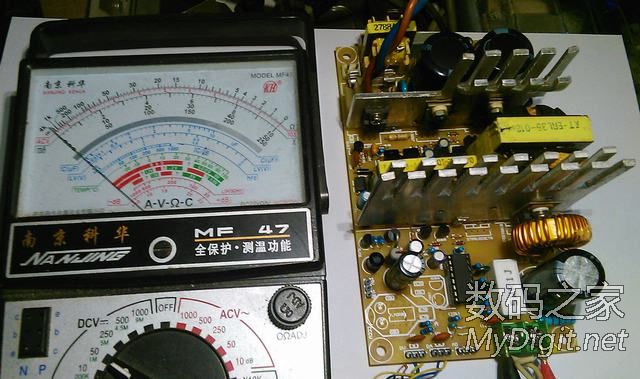

好了   电压出来了·····

呵呵···可以继续了·····
电压最高  我这个也就26V左右··

空载的时候   调压没有任何自激声·······

接下来就上负载测试一下了···

第二个小插曲来了···
接上灯泡····电压马上变为0···电流调节不上···
意思就是说  电压可调····但接负载就为0     电流调节无效

【ATX改可调PCB IV】

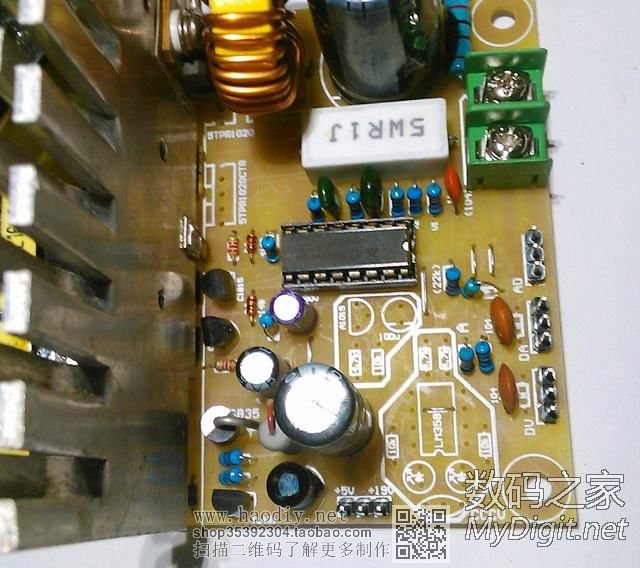

不知道大家有没注意看板子上最大的白色的那个电阻···5W 0.01欧电流采样电阻··
【ATX改可调PCB IV】

老实说是我装错了······我装了一个0.1欧的上去·····

【ATX改可调PCB IV】

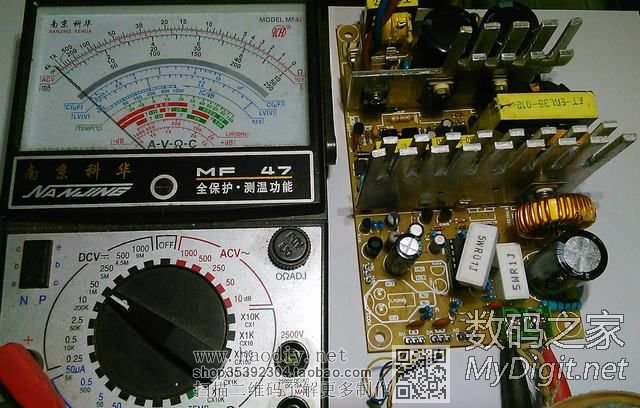

我就先并联一个0.01上去试试
【ATX改可调PCB IV】

接上就试试试试就试试
【ATX改可调PCB IV】

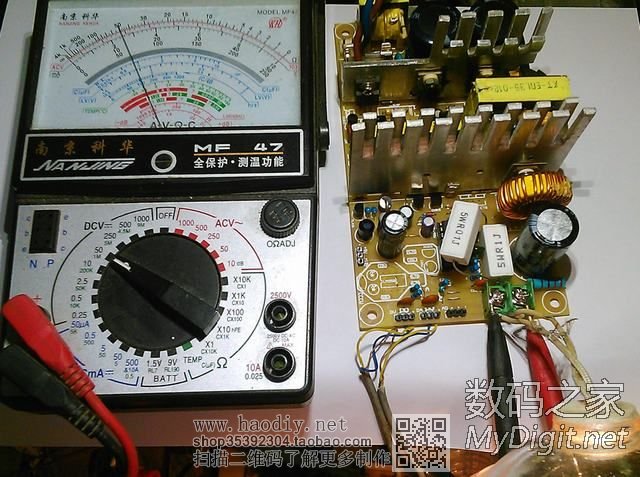

恩·····算是成了···
电压电流都可以调了····

[ 此帖被lone-lin在2015-05-05 18:13重新编辑 ]

好了电流电压都可以调了····· 吃饭回来···

关门关窗····关掉有声的东西····
静静听听······
有自激声···  耳朵距离板子10CM左右可以听得到声音····
电流在0.8------1.2A调节的范围有······其他的没有

其实这也就算轻微自激而已······因为用灯泡做负载  开了有20分钟（吃饭回来）
两散热片都只是温的·····13007功率管的散热片温度稍高些···
正常了······因为我只用24V1A测试····

可以在接受的正常范围内了·····先不理了

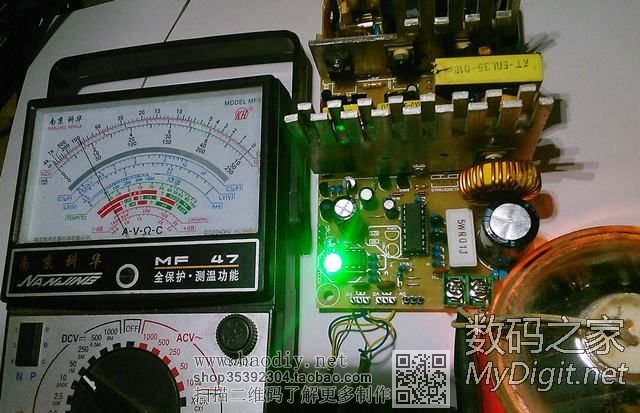

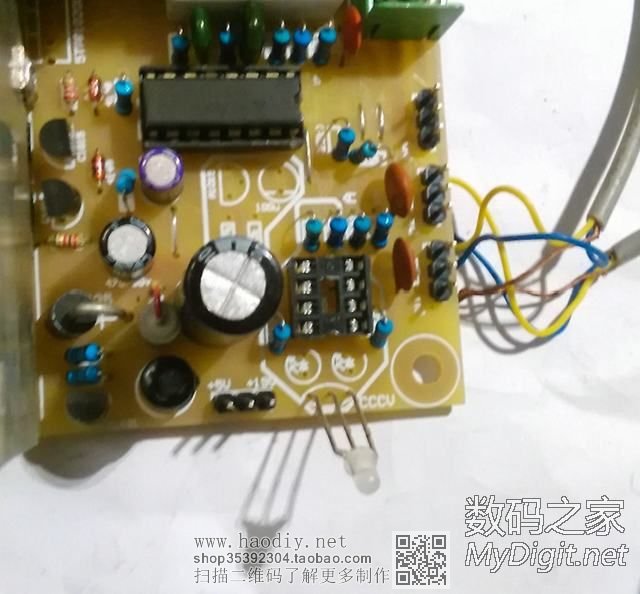

继续装CCCV指示电路

LM358芯片下面有条跳线·····先焊好跳线再装芯片   否则不转灯【ATX改可调PCB IV】
