完美验证,终于成功DIY电子负载

时间:2017-06-13 21:24来源:数码之家 作者:神级半桶水 点击:
先上最后完美验证可行的电路图,挺开心的,第一次设计这种相对复杂点的电路。。。 今天把用324做主控的板焊成完整实物了,晚上忙完后再把余下没有烧完全的几只38n30从原来的电路拆下,重新单个接好线,做好 绝缘。。。 上电,三管一块工作时电流也能完美0ma起

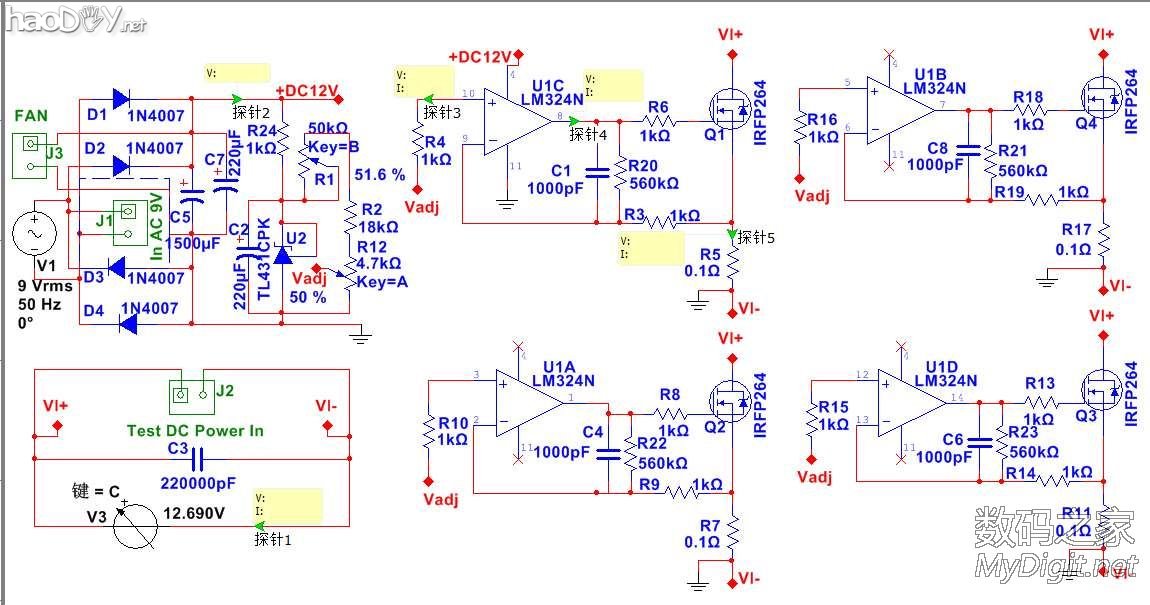

先上最后完美验证可行的电路图,挺开心的,第一次设计这种相对复杂点的电路。。。

完美验证,终于成功DIY电子负载

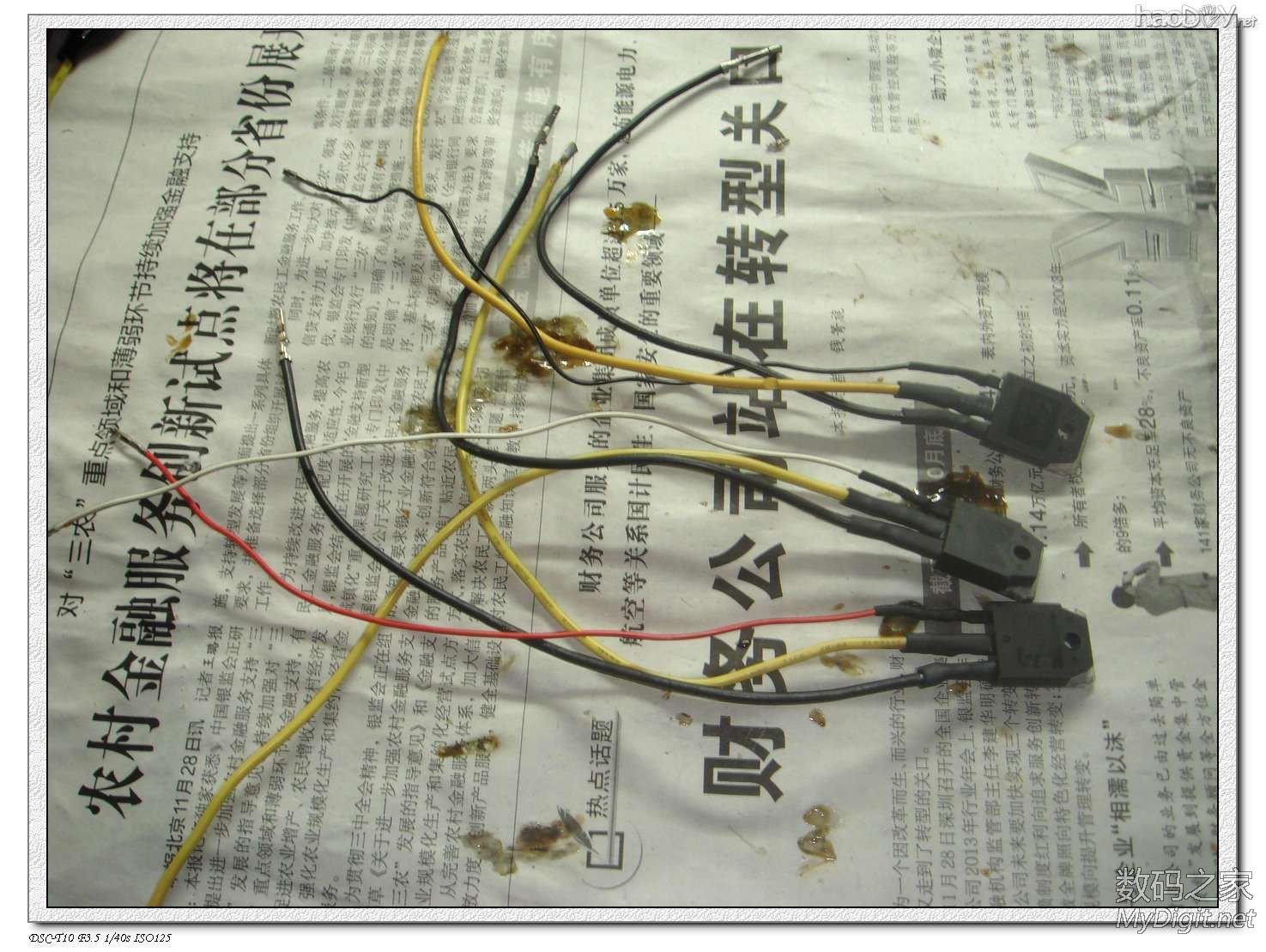

今天把用324做主控的板焊成完整实物了,晚上忙完后再把余下没有烧完全的几只38n30从原来的电路拆下,重新单个接好线,做好

绝缘。。。

完美验证,终于成功DIY电子负载

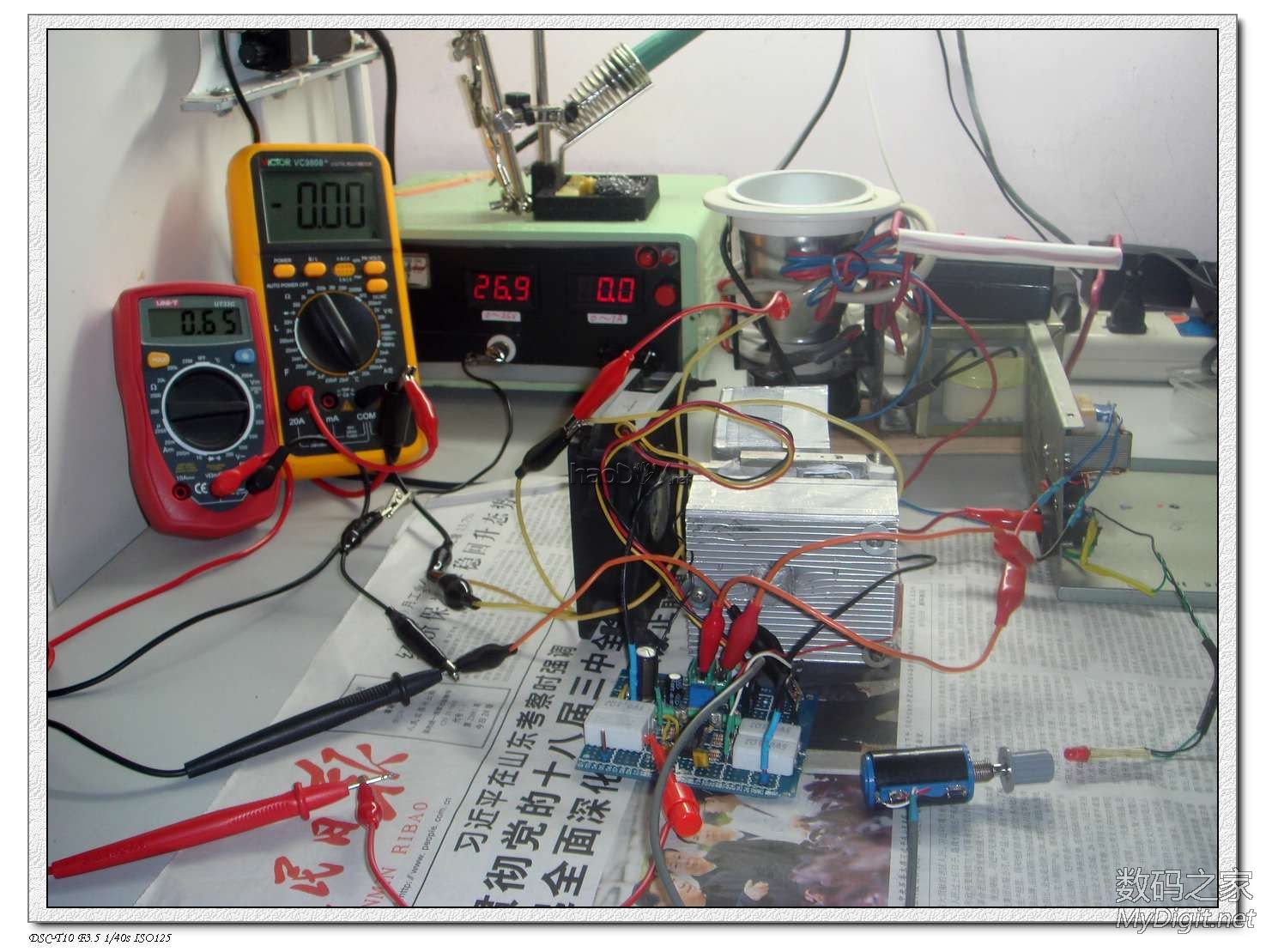

上电,三管一块工作时电流也能完美0ma起调,此时324是工作在线性态,MOS也是没有打开。。。G极电压0.65V
完美验证,终于成功DIY电子负载

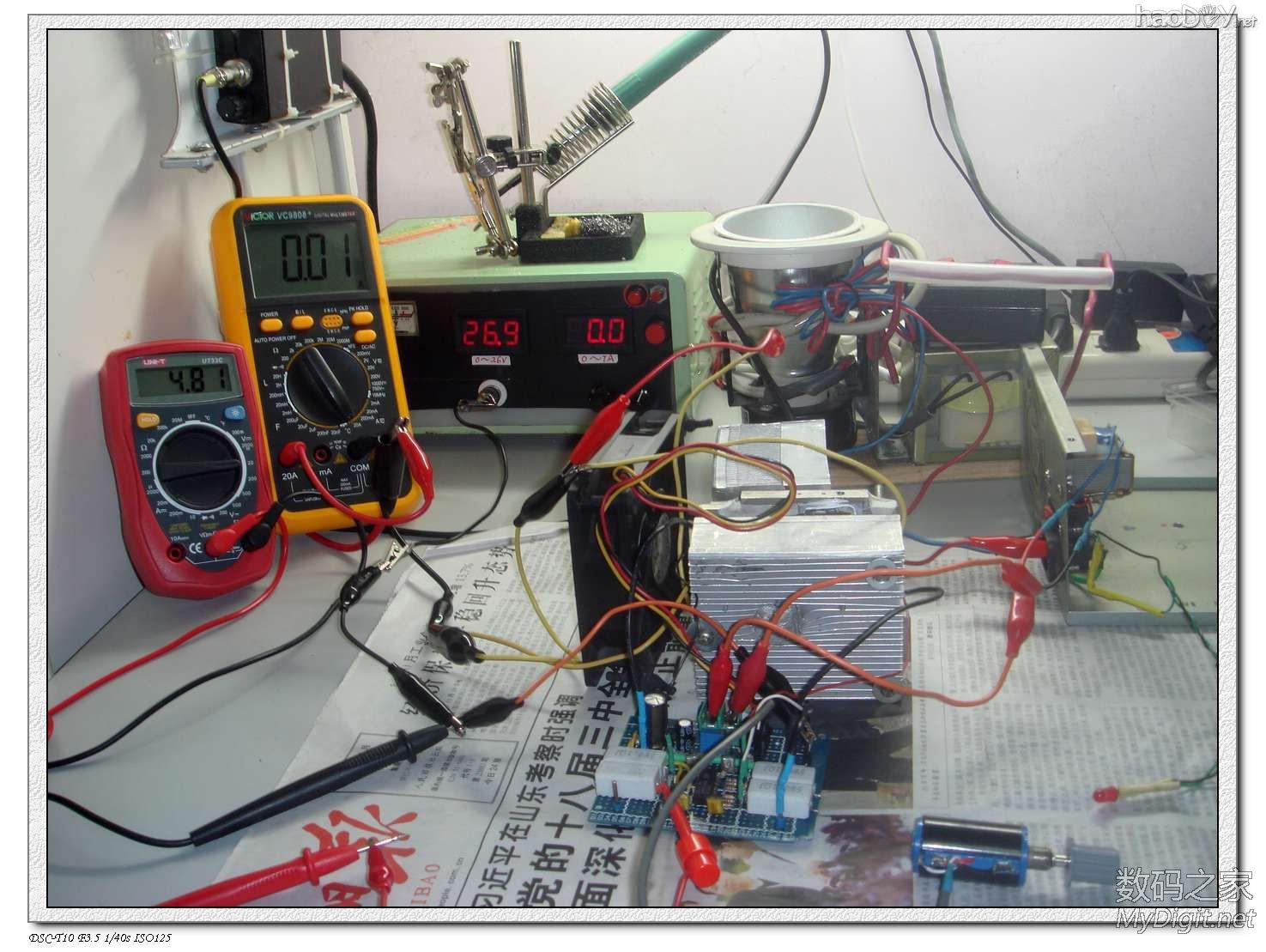

调个10ma,哈哈,很容易 ,实际可以1MA步进,此时324还是工作在线性态,MOS也是没有打开。。。G极电压4.81V
完美验证,终于成功DIY电子负载

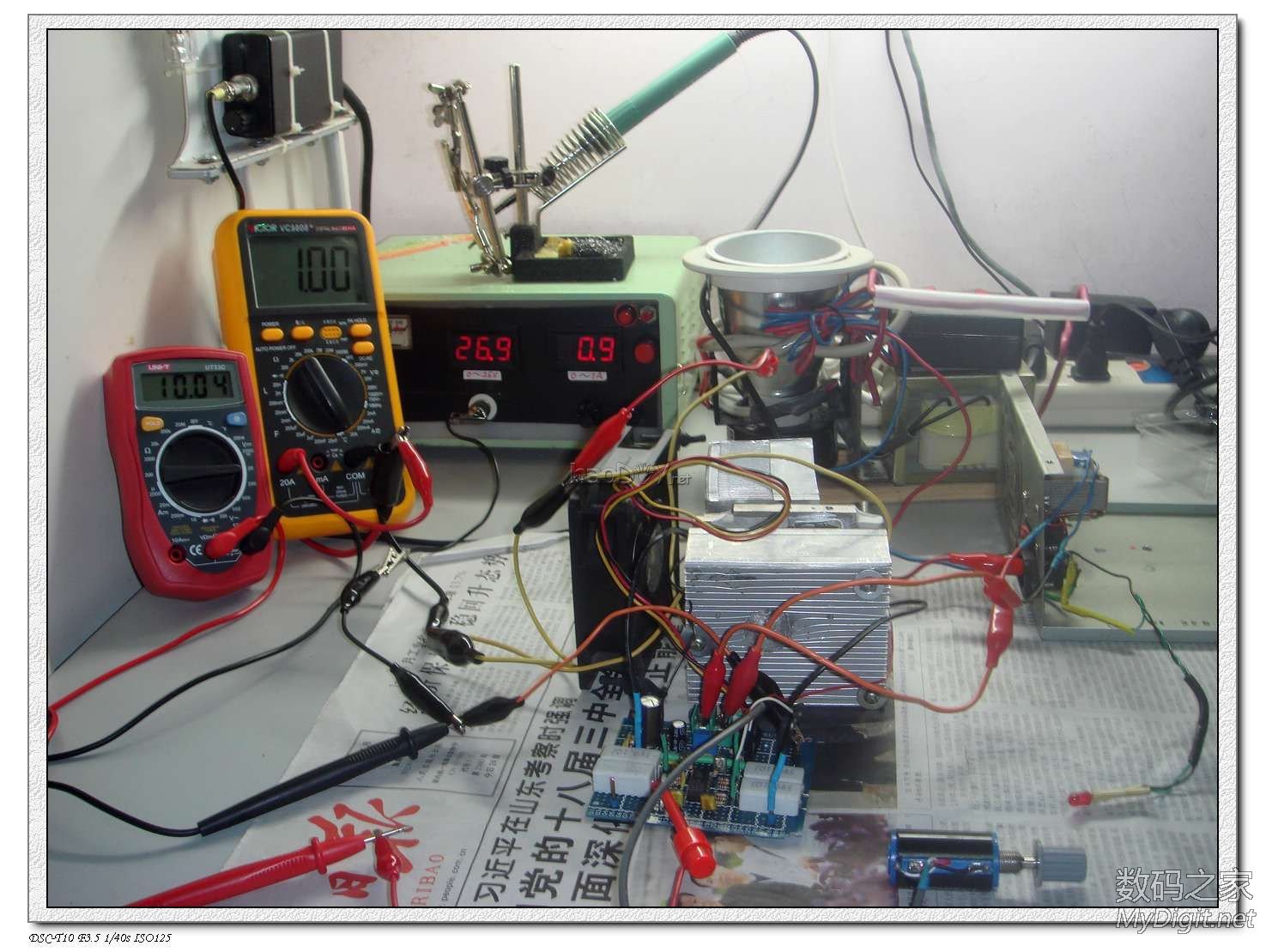

再来个1A
完美验证,终于成功DIY电子负载

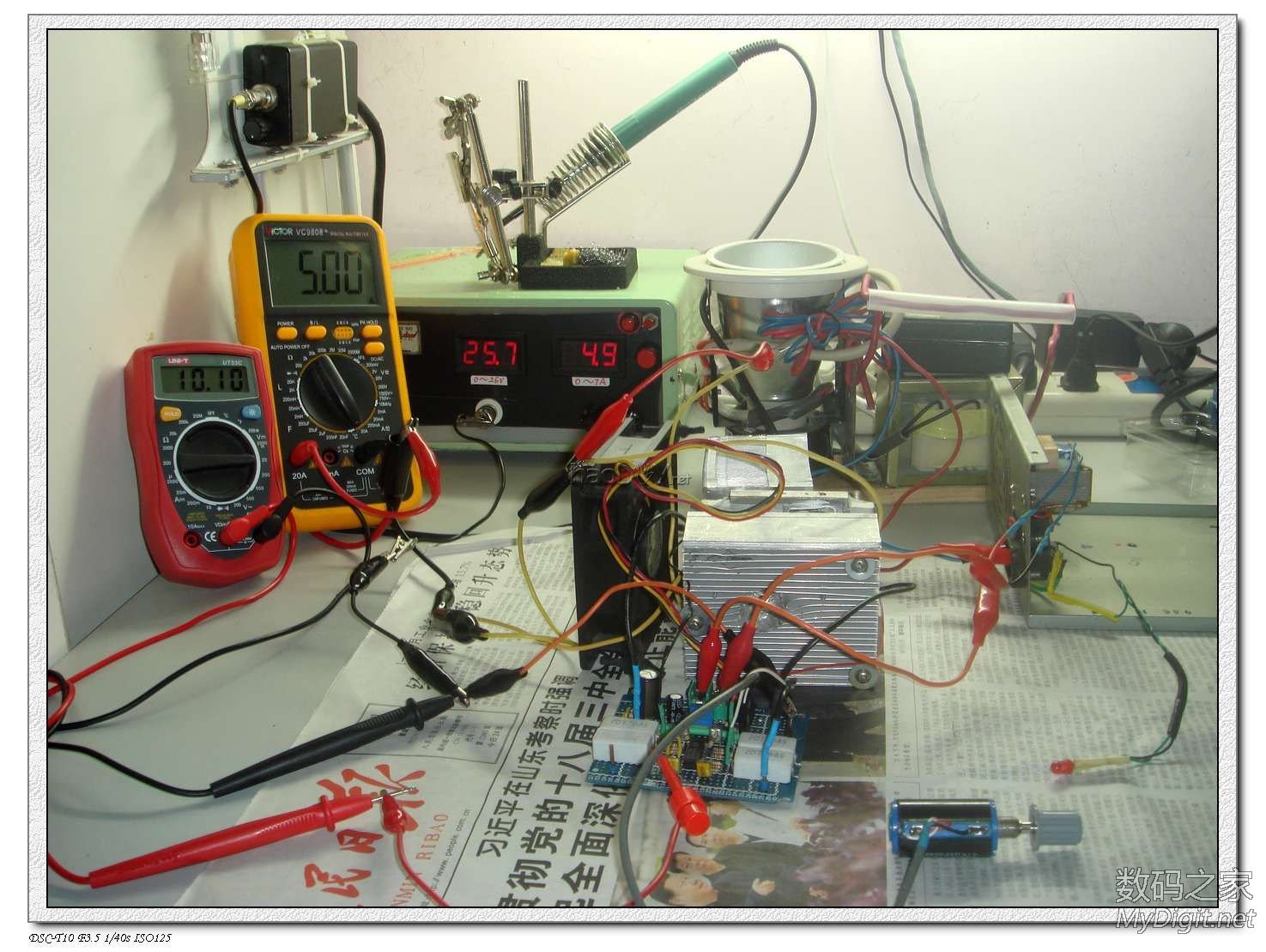

上到5A,哈哈,很稳定
完美验证,终于成功DIY电子负载

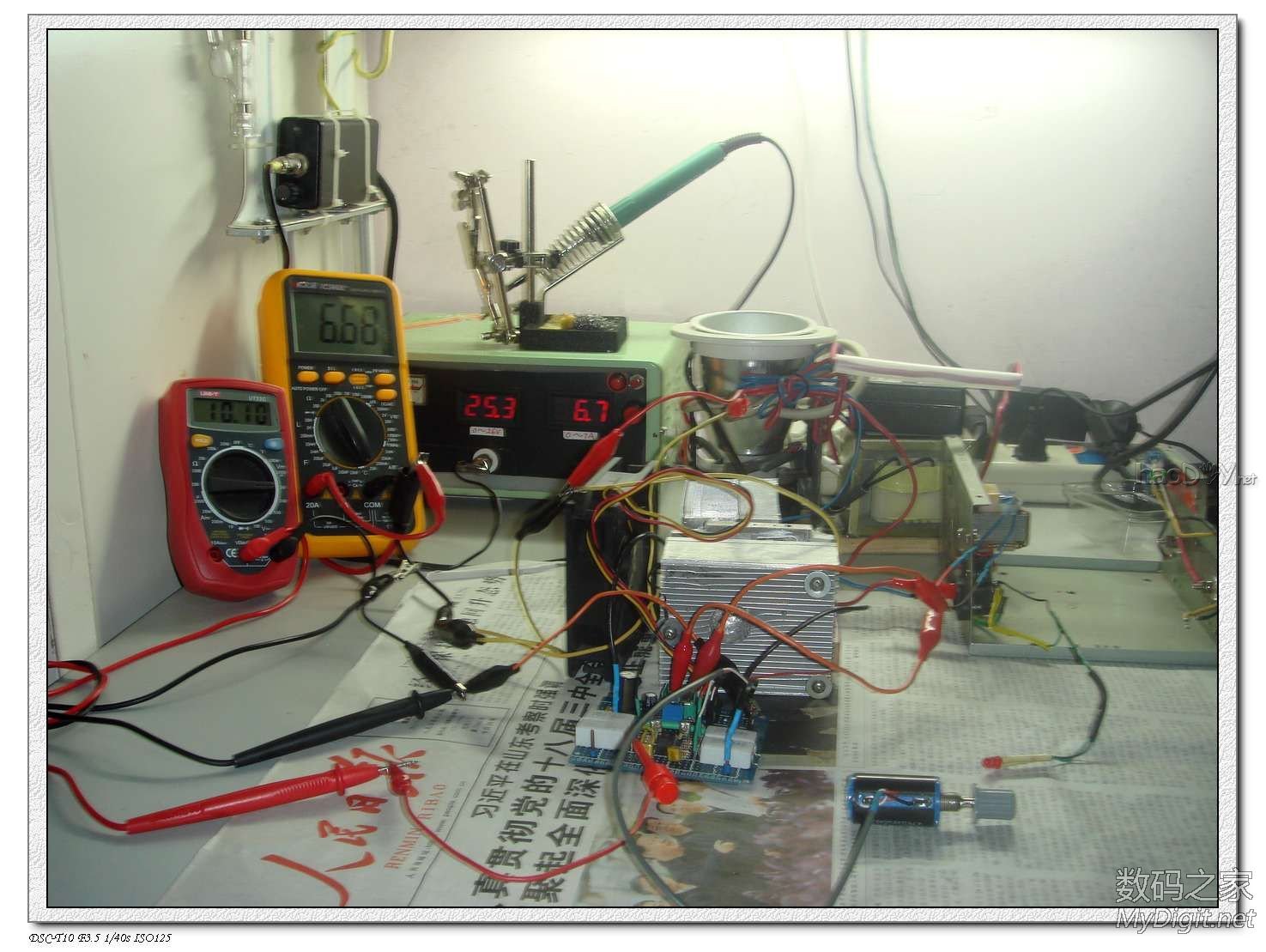

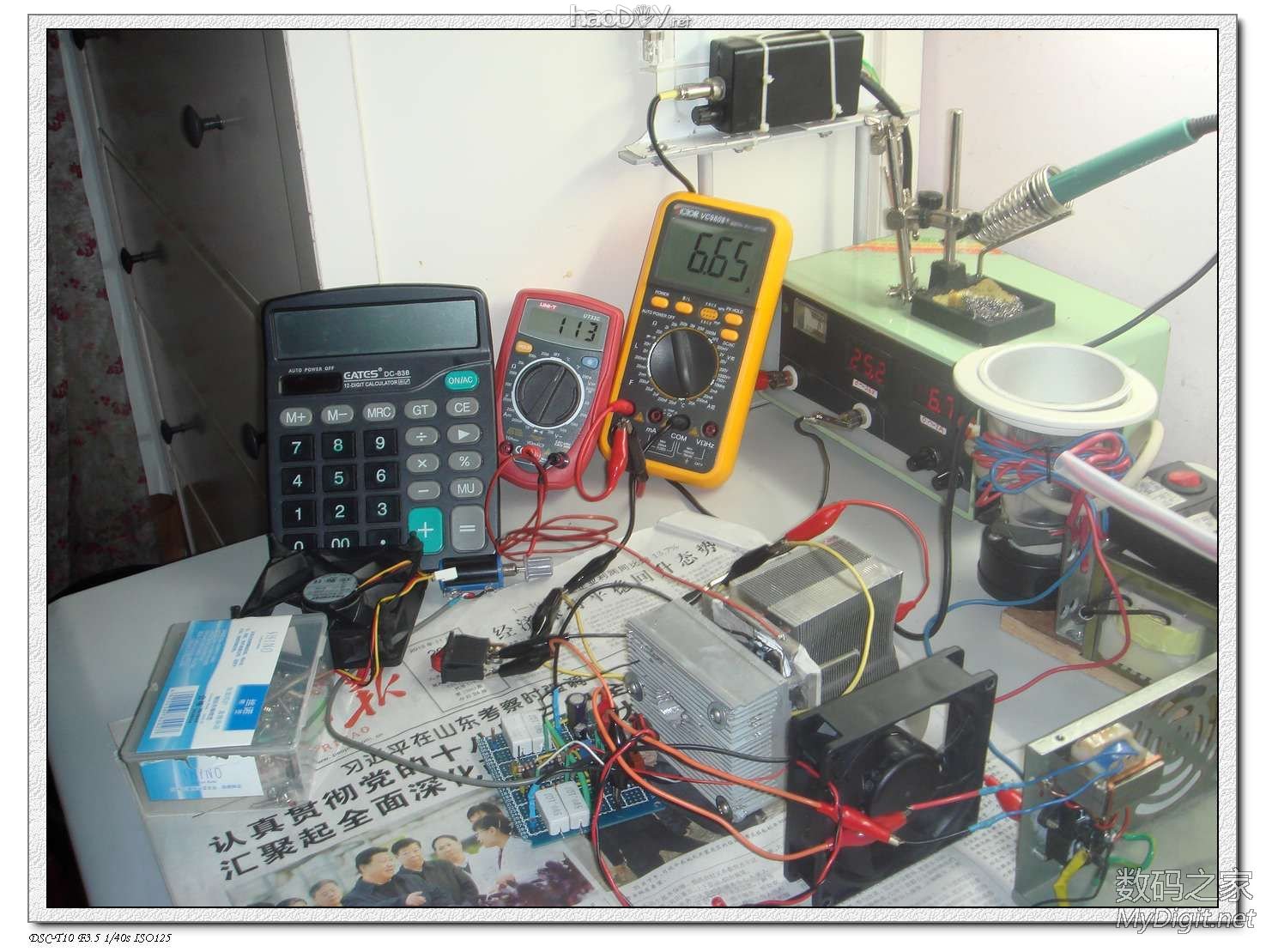

开到我初始设定的电流上限,每管2.3A左右,三管 ,6.9A上下,这时与我电路仿真原计算值有点点异,实际值是6.68A,

不过,从用的元件精度与万用表精度而言,我认为已经是完美验证了。。。。哈哈
完美验证,终于成功DIY电子负载

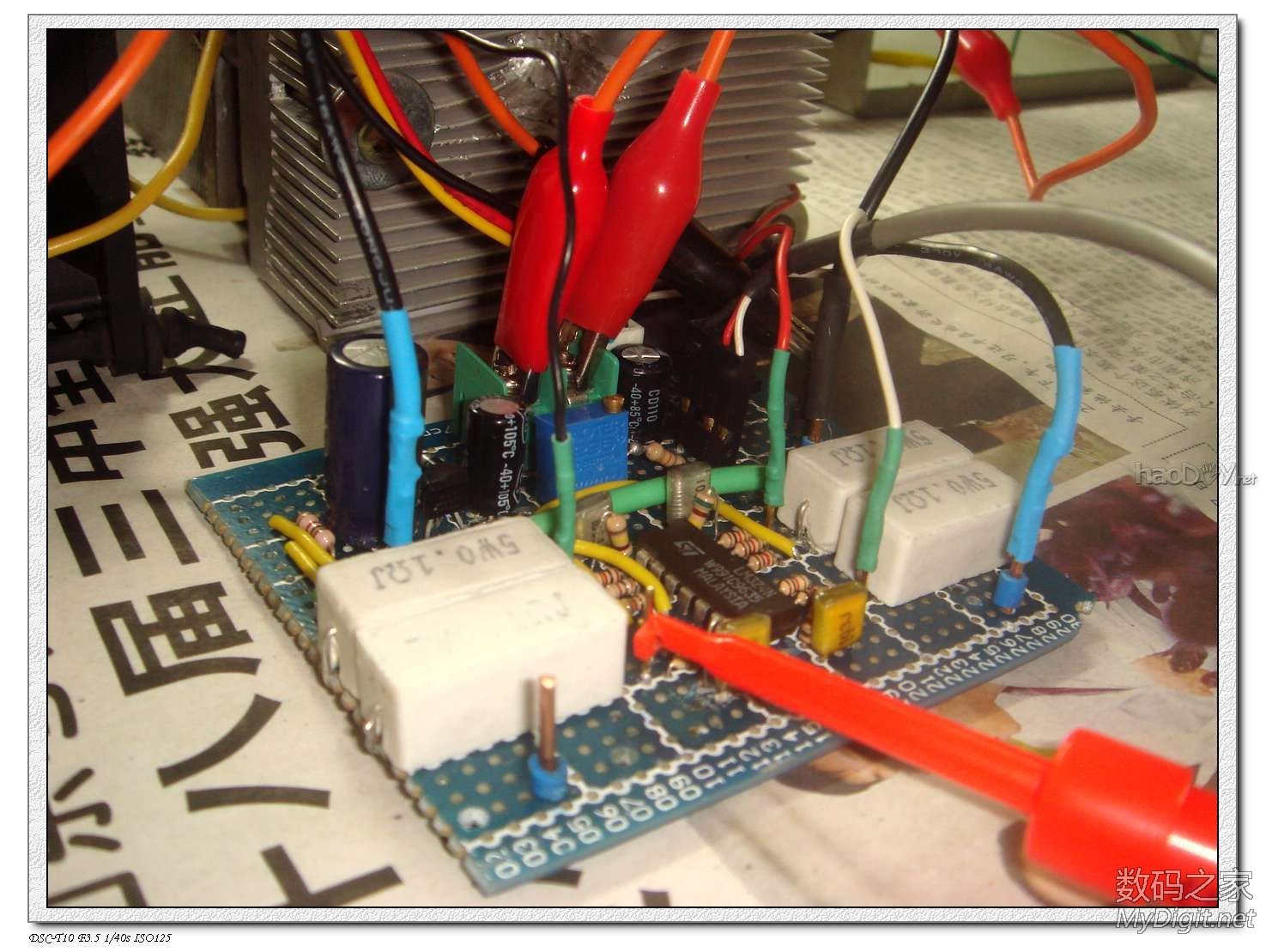

看看板子,MOS管没有做在板子上,因为前面从最初开始设计画图到试验修改中爆了很多管 ,不想再做到电路板上了,这

样爆管换也方便些,直接接插件连接。。。
完美验证,终于成功DIY电子负载

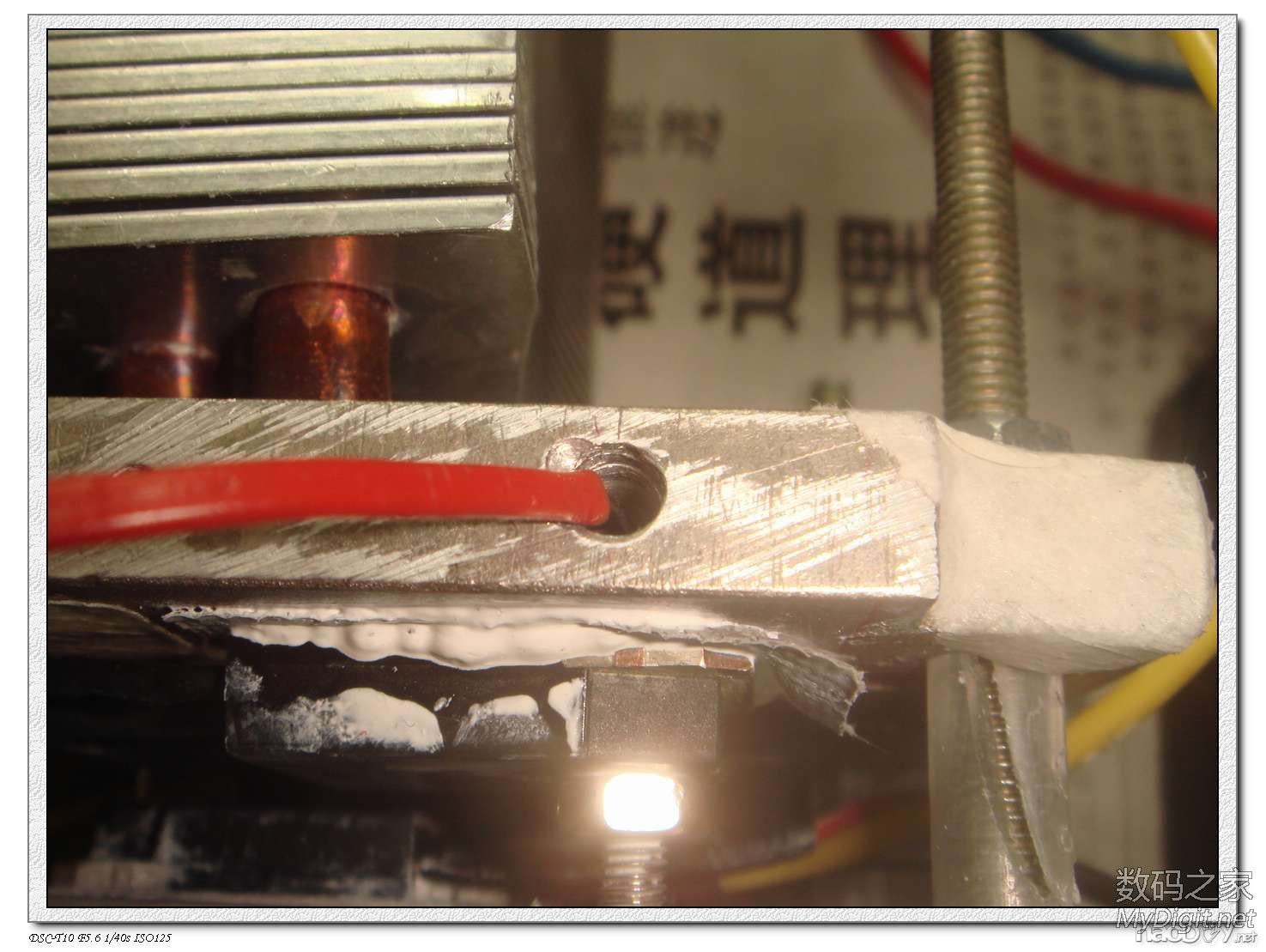

测个温度,为准一点,在散热片上钻了个孔,直接通到固定螺杆上,所以,应该与芯片的实际温度很接近。。。。
完美验证,终于成功DIY电子负载

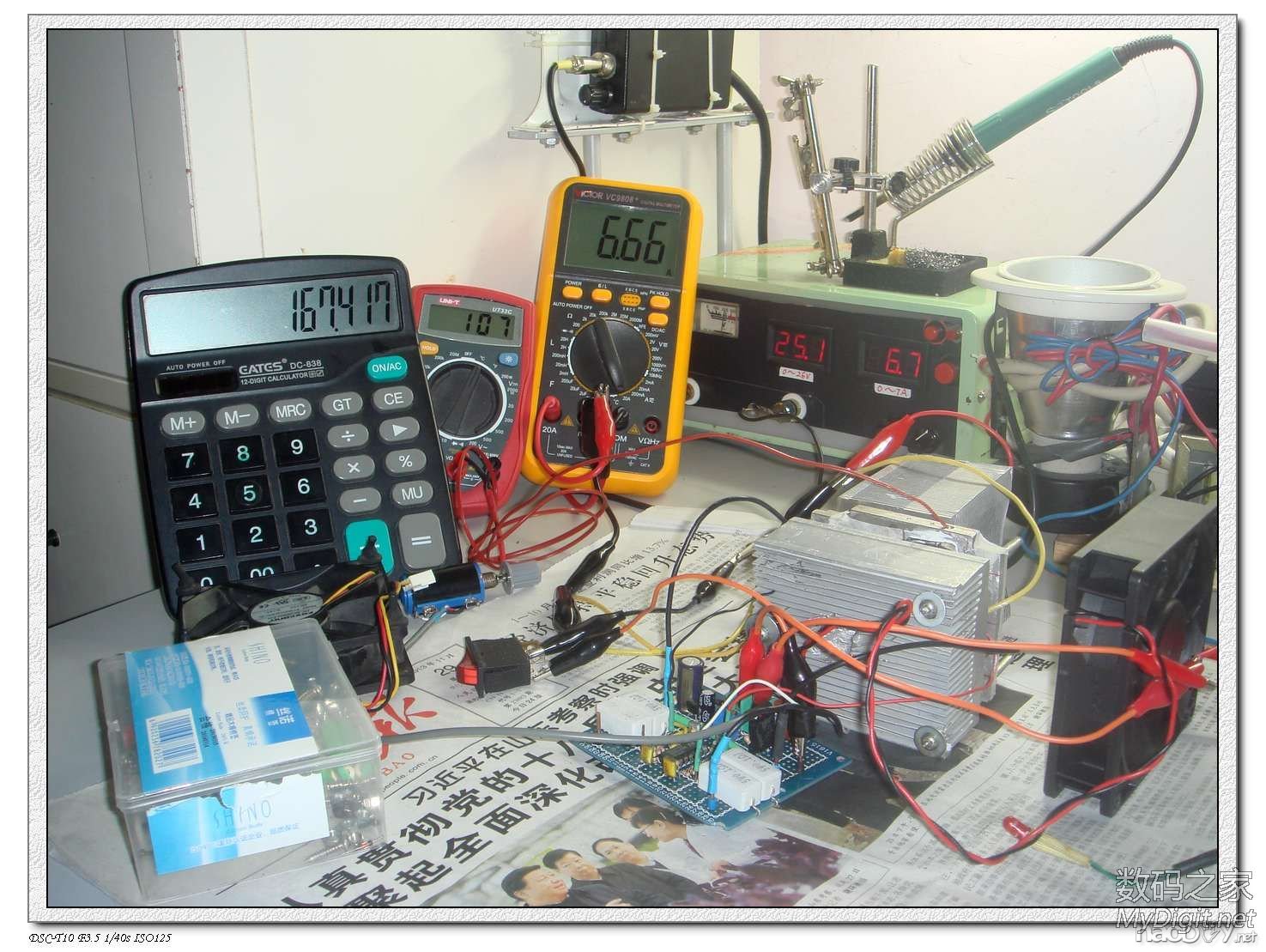

逐步上调功率 ,消耗功率达到167W时,温度开始快速上去了,已经100多度了。。。
完美验证,终于成功DIY电子负载

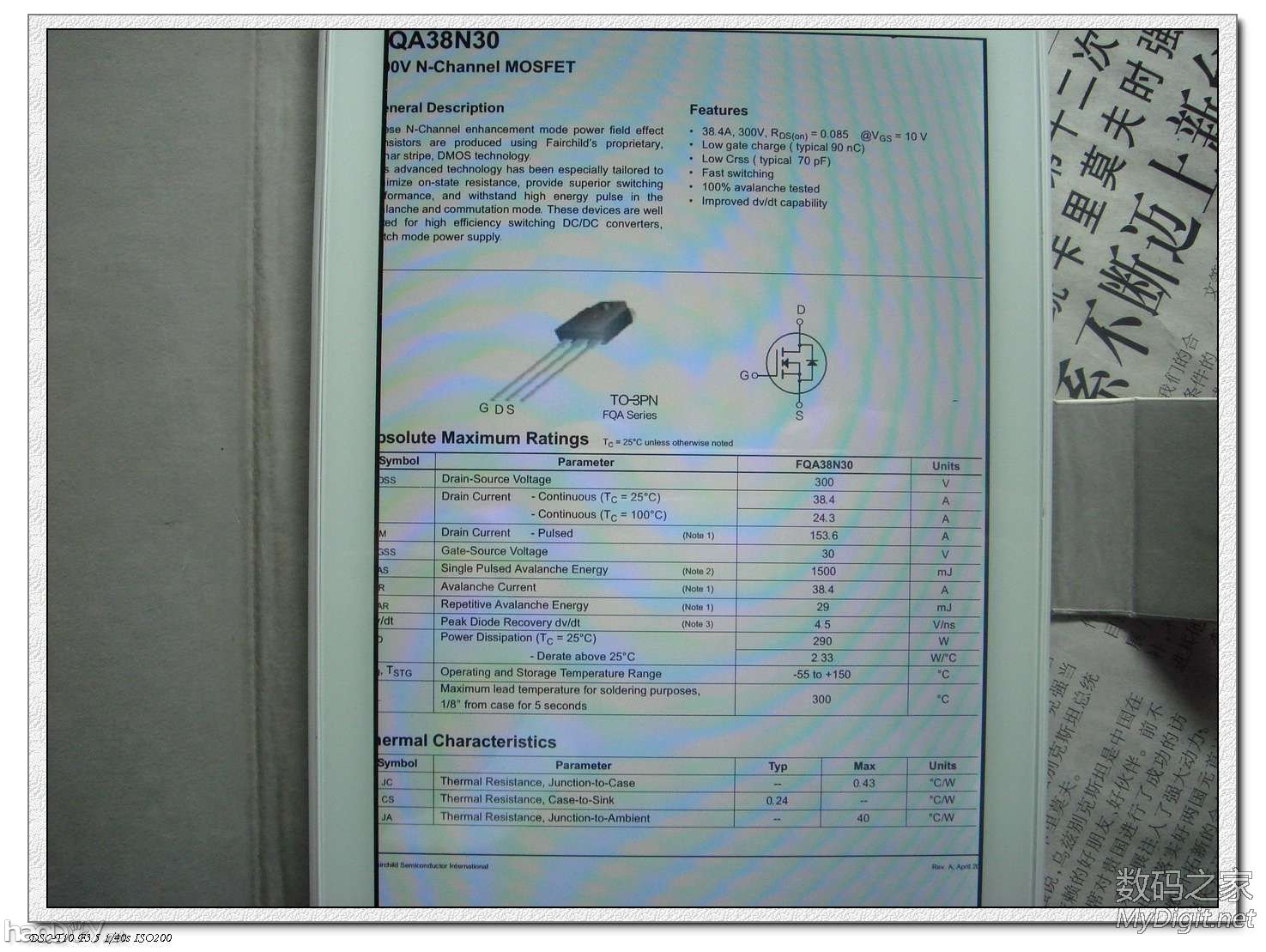

有点担心,查了下PDF,38n30的工作温度居然最高可达150度,这下放心多了。。。
完美验证,终于成功DIY电子负载
继续,十几分钟后,到过113度,温度开始稳定下来,最高到115度,最低到112度。。。。还是担心过热,换大功率暴力

风扇吹。。。。
完美验证,终于成功DIY电子负载

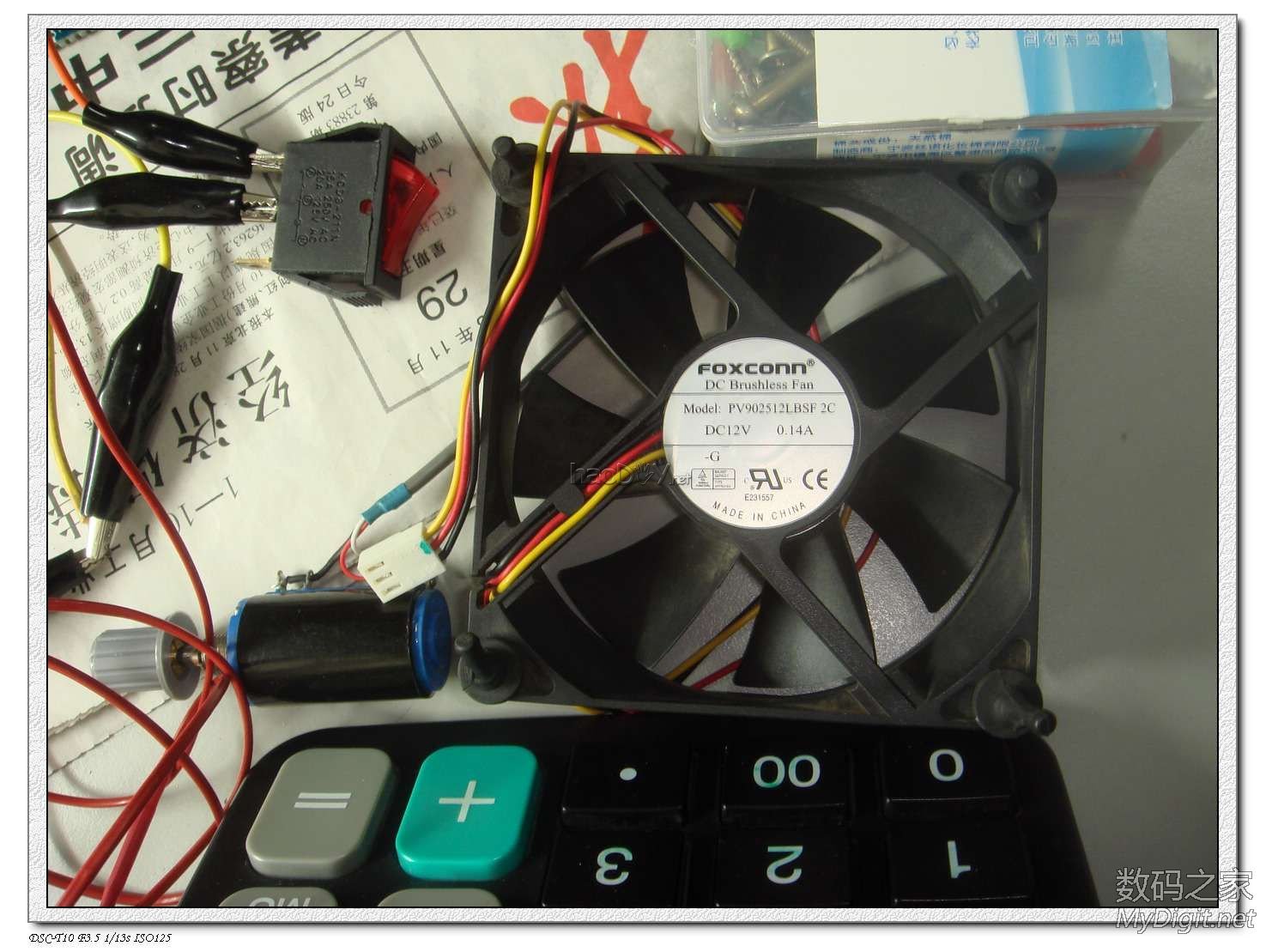

换下来的,12V 0.14A,才1.68W。。。
完美验证,终于成功DIY电子负载

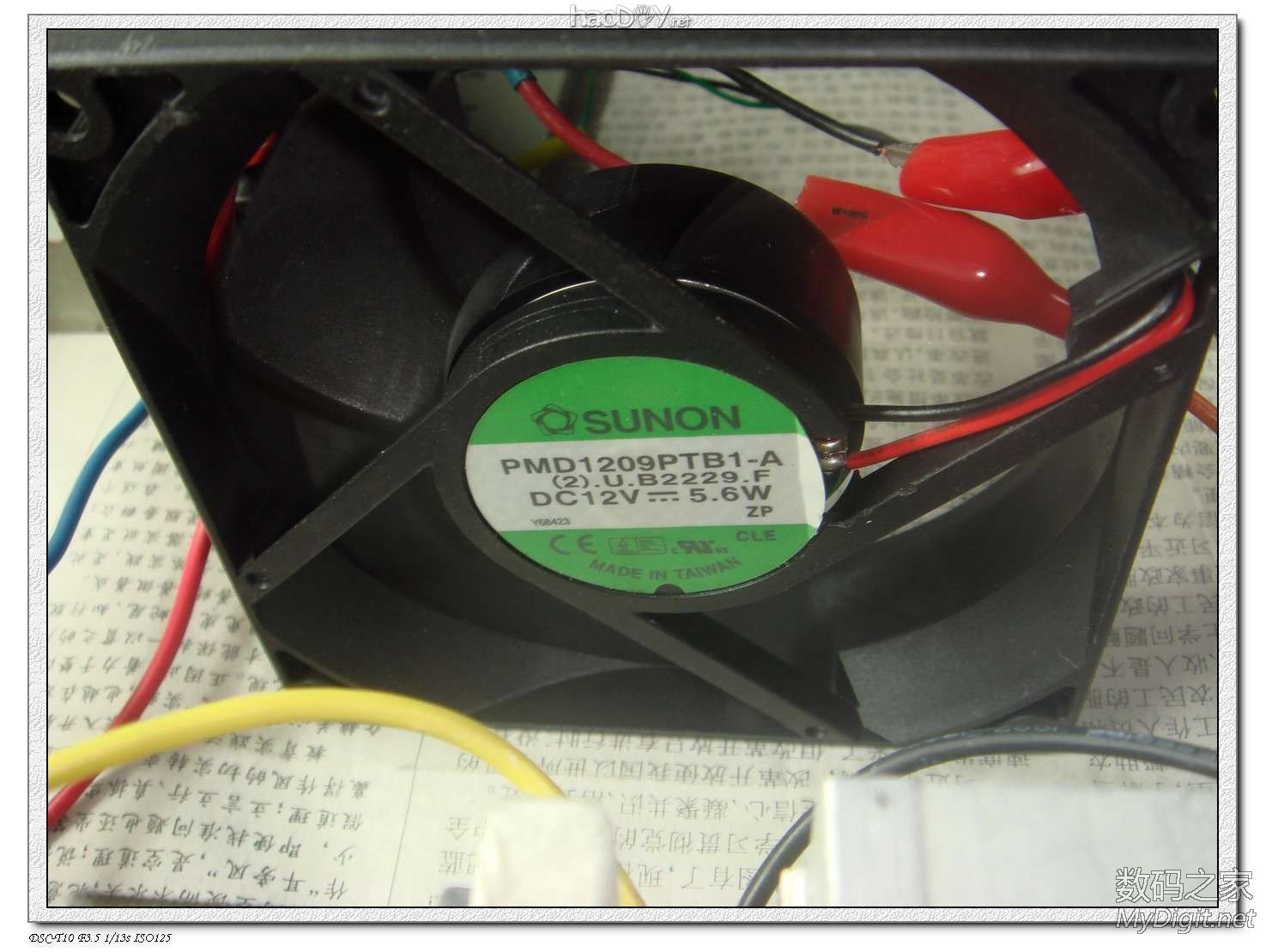

换的5.6W暴力扇。。。但是这时发现,原来用来供电的1W线性变压器开始出现压降了。。。超功率了。。。
完美验证,终于成功DIY电子负载

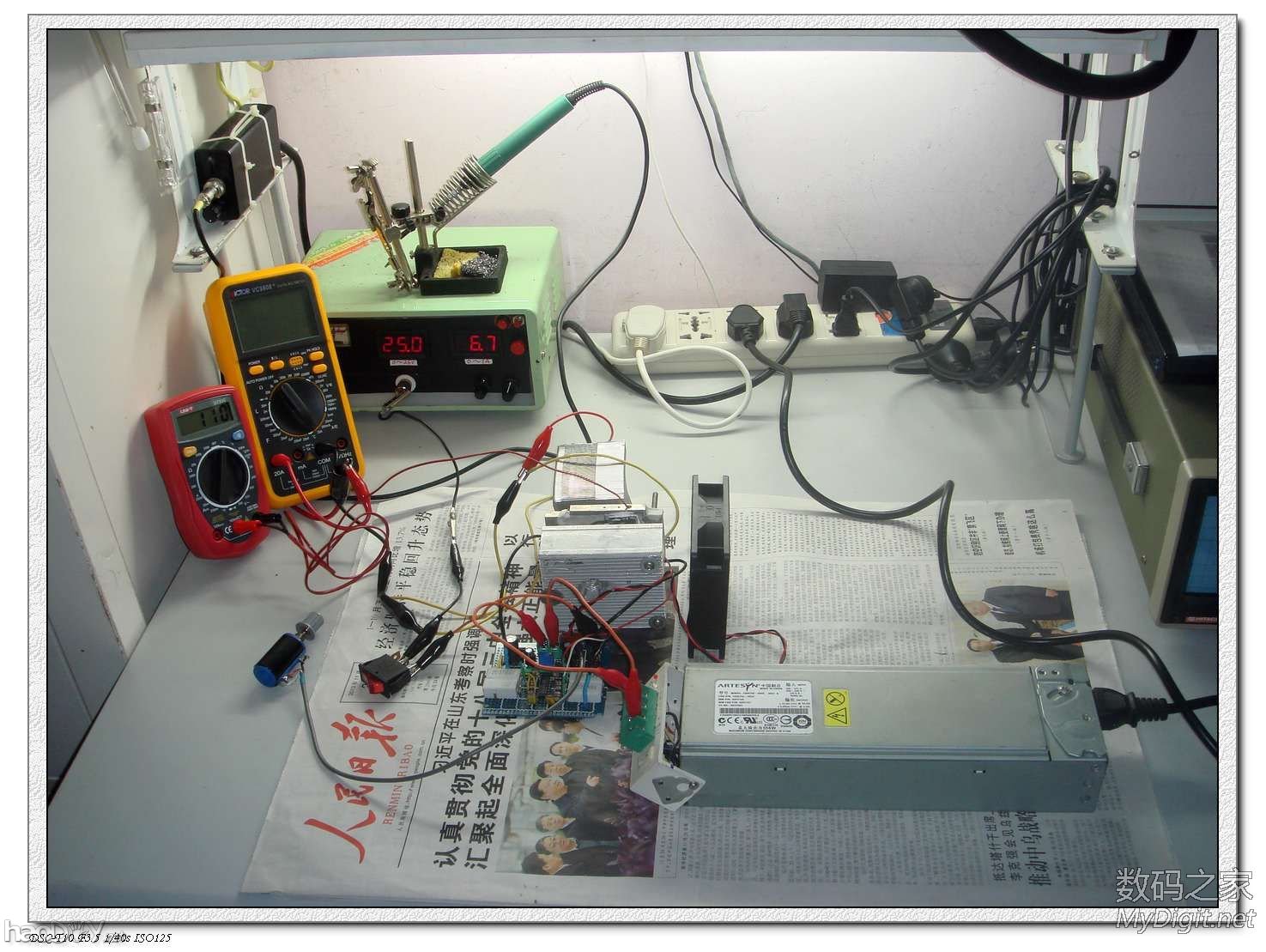

换个暴力电源上去,12V 有48A的,哈哈,。。。温度降到110度了。。。。
完美验证,终于成功DIY电子负载

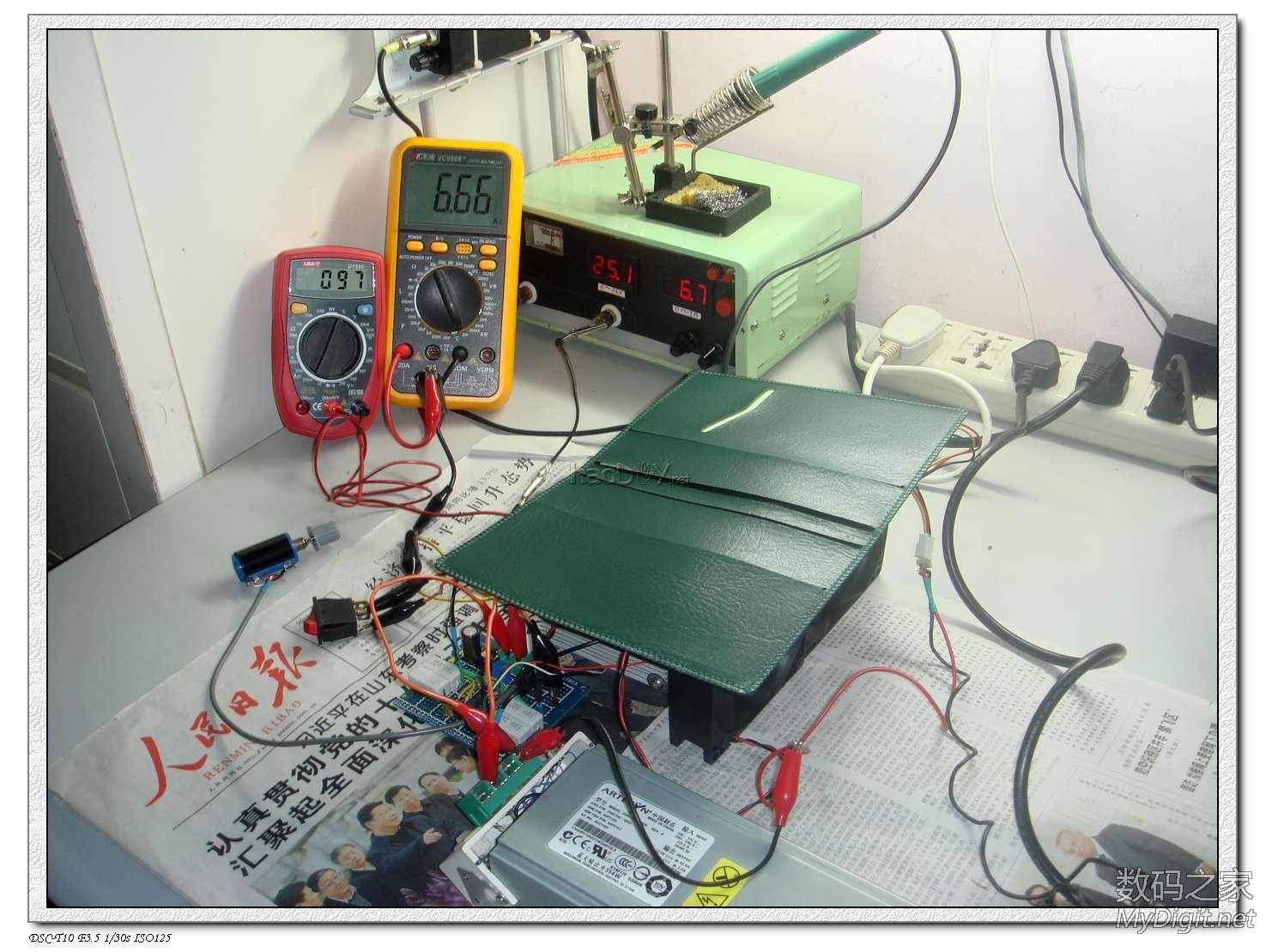

还是觉得不放心 ,干脆把换下来的也接上,一块吹,结果也没有多少好效果,只是温度相对更稳定于113度上下,跳动很

小了。再加个简易风道看看 风道效果很好,终于降到100度以下了,这就比较安全了。。。看来散热器不给力啊。。。到时候真正组装的时候一定要多风扇,而且设计好风道,尽可能最大流量。。。
完美验证,终于成功DIY电子负载

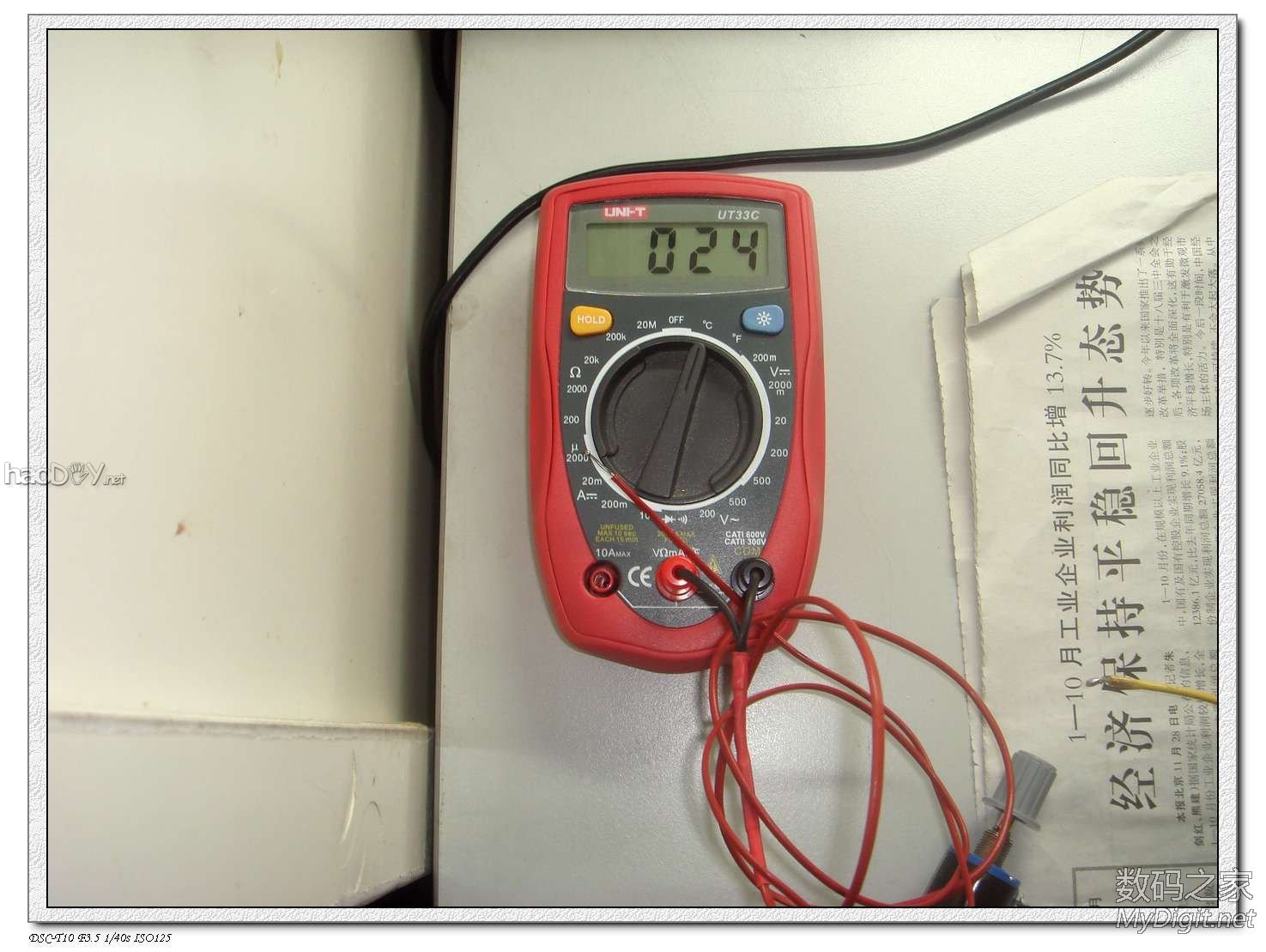

室温24度。。。
完美验证,终于成功DIY电子负载

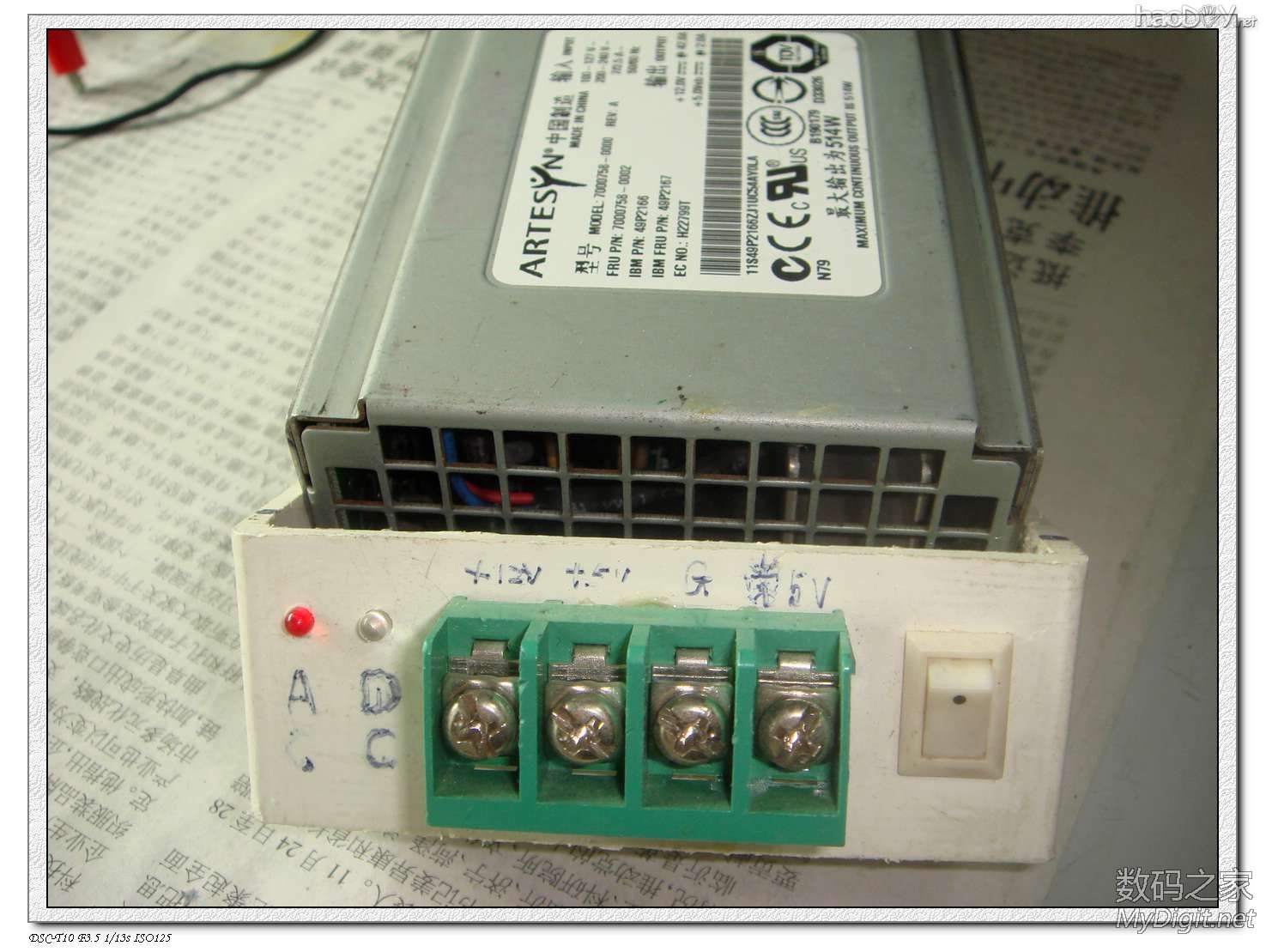

嘿嘿,自己改的暴力电源
完美验证,终于成功DIY电子负载
电气部分正式搞掂,接下去就是慢慢抽时间D外壳了,有点想用木头做,很久没有碰电锯了。。。想念了。。。

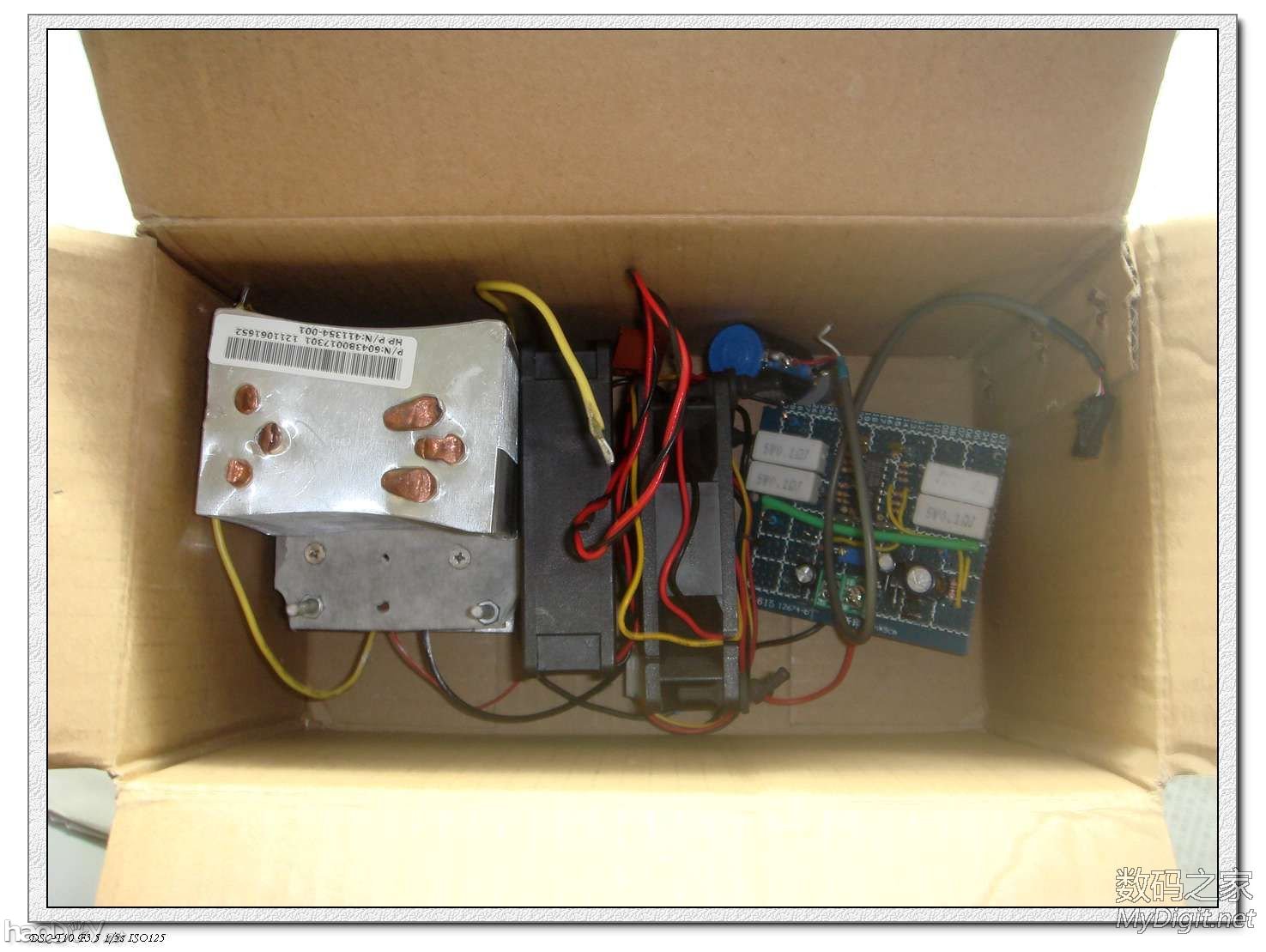

先整理收到盒子里
完美验证,终于成功DIY电子负载

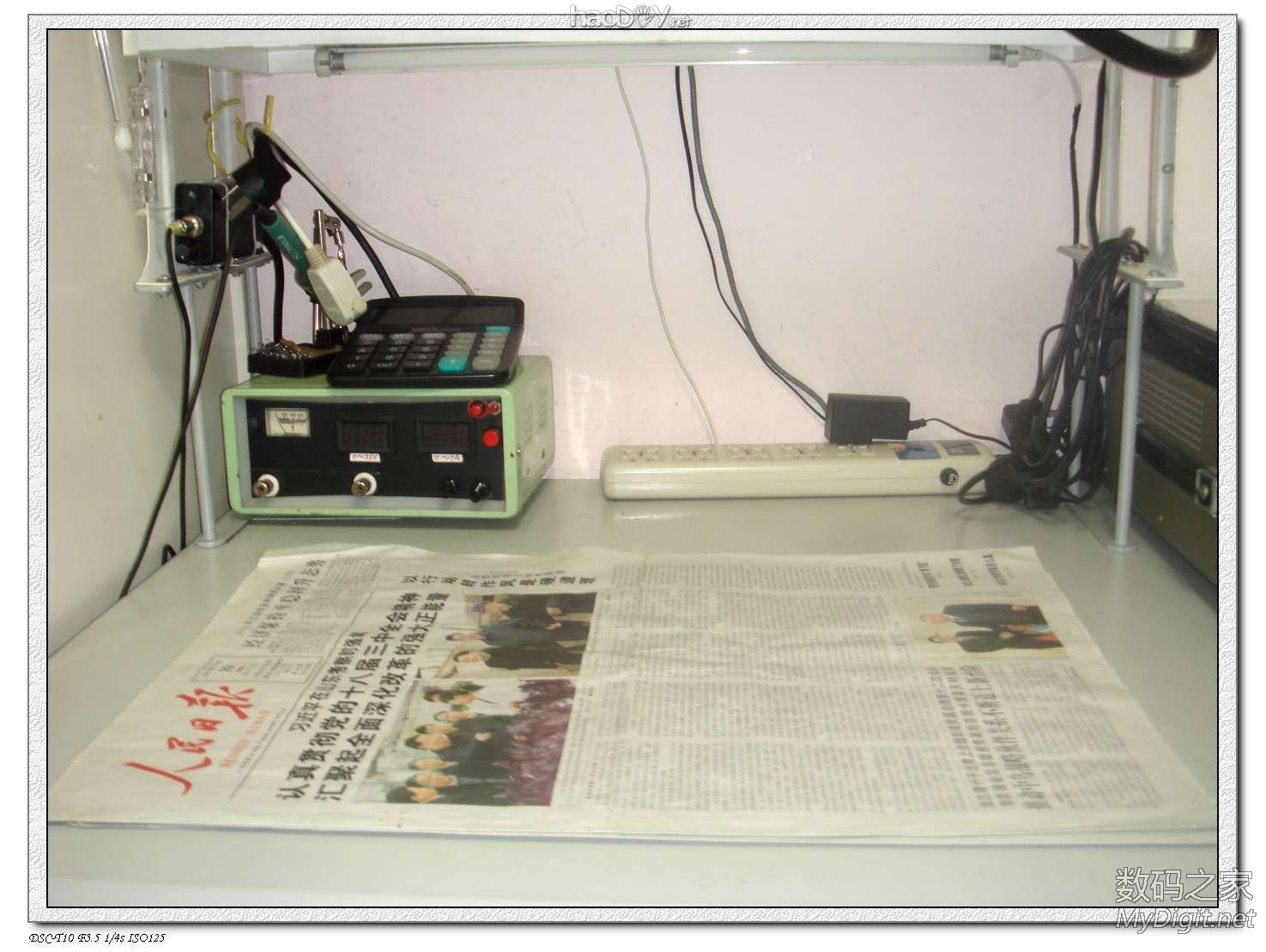

试验完毕。。。
收拾整理好,先来发贴,再睡觉,哈哈。。。
完美验证,终于成功DIY电子负载
新年快乐 ,万事顺利,啊哈~~~~~~~~

[ 此帖被神级半桶水在2014-01-31 09:21重新编辑 ]
