自制最小的1.5v升压电路led手电

时间:2017-06-13 20:19来源:数码之家 作者:蔚蓝的家 点击: 次
前几天看到个“榨干电池最后一滴油——也玩“能量小偷”的帖子，于是也做了一个。 电路图磁环用的是节能灯里的磁环，两根线并绕五到二十圈，经测试二十圈要亮一些，三极管8050要比9014亮，电阻几百欧的要比几k欧的亮 用的是某试纸的塑料瓶，正好可以装下一节
前几天看到个“榨干电池最后一滴油——也玩“能量小偷”的帖子，于是也做了一个。
自制最小的1.5v升压电路led手电

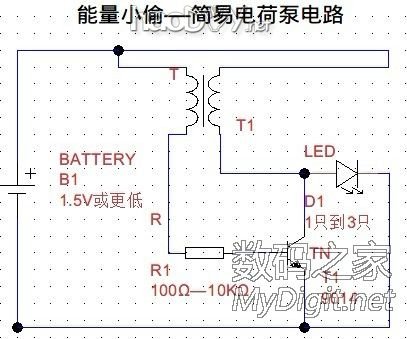

电路图

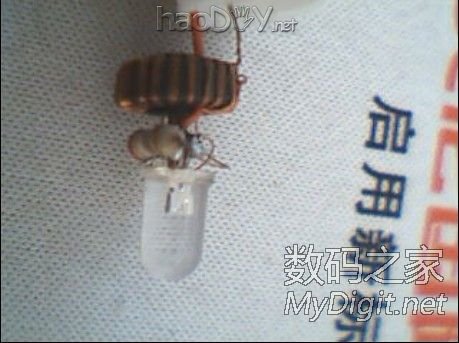

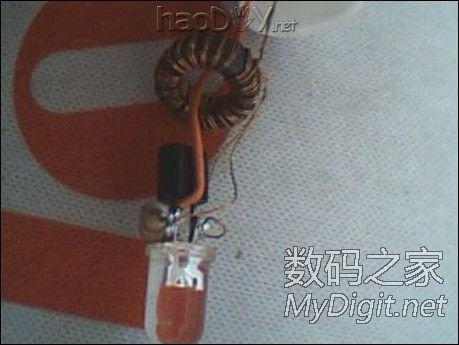

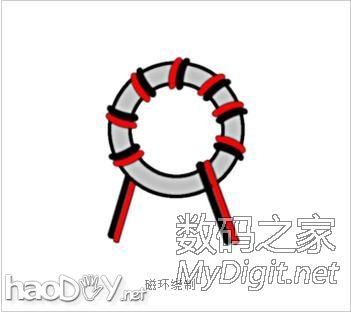

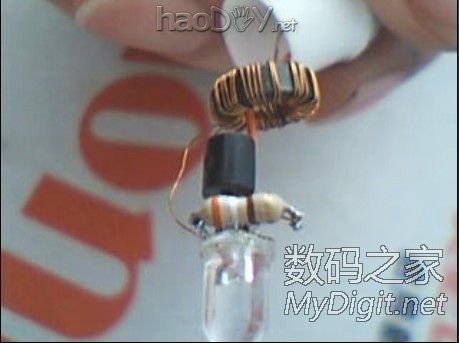

磁环用的是节能灯里的磁环，两根线并绕五到二十圈，经测试二十圈要亮一些，三极管8050要比9014亮，电阻几百欧的要比几k欧的亮
自制最小的1.5v升压电路led手电 自制最小的1.5v升压电路led手电 自制最小的1.5v升压电路led手电 自制最小的1.5v升压电路led手电 自制最小的1.5v升压电路led手电 自制最小的1.5v升压电路led手电 自制最小的1.5v升压电路led手电 自制最小的1.5v升压电路led手电

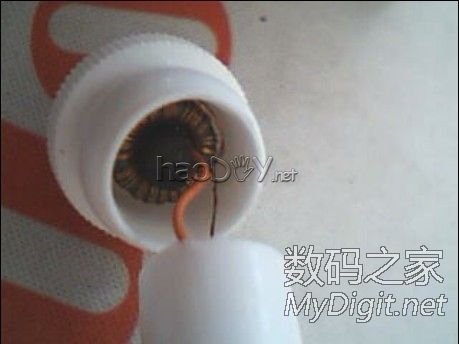

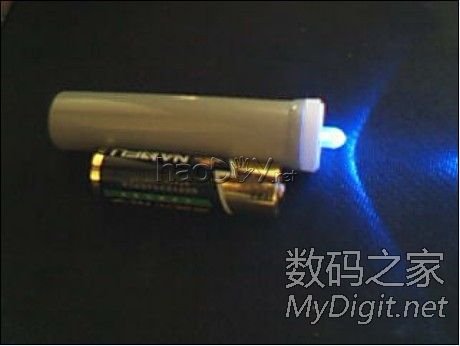

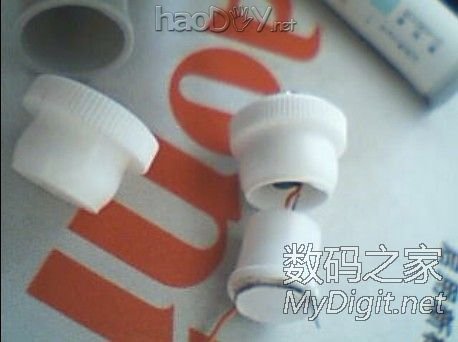

用的是某试纸的塑料瓶，正好可以装下一节电池。更巧的是瓶盖中心是空的，里面装的是防潮剂。

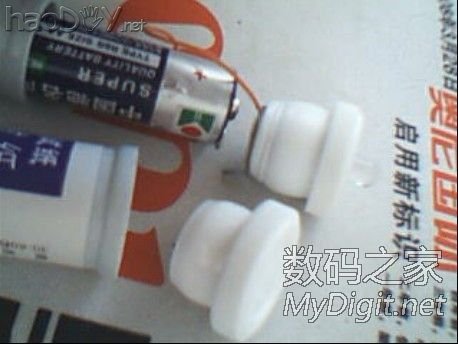

把防潮剂倒掉正好可以把电路放进去。开关是瓶盖侧面有个正极触点，电池的正极横向焊了一根铁丝，
略微超出电池一点，只要旋转瓶盖两个触点挨住就可以点亮。仔细看第六张图可以看到。
菜鸟做着瞎玩，老鸟不要见笑

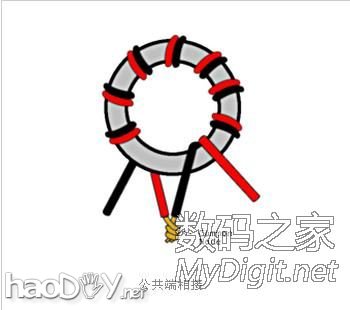

看到好多人说点不亮，这里面最关键的就是磁环的接线
自制最小的1.5v升压电路led手电 自制最小的1.5v升压电路led手电


[ 此帖被蔚蓝的家在2013-02-25 15:35重新编辑 ]
