自制双量程（Rx1和Rx0.1）ESR电容表

时间:2017-06-16 10:35来源:数码之家 作者:zx61107 点击: 次
ESR电容表是快速在线测量电容好坏的实用工具，它除了可以检查电容以外还可以测量镍氢，镍镉可充电池的内阻以及一般普通的小电阻。隔壁矿坛上有不少朋友用万用表改制ESR表，自己也有几个指针表但用的好好的不舍得拆掉，就决定做一个外挂式的插件配合MF47表使用

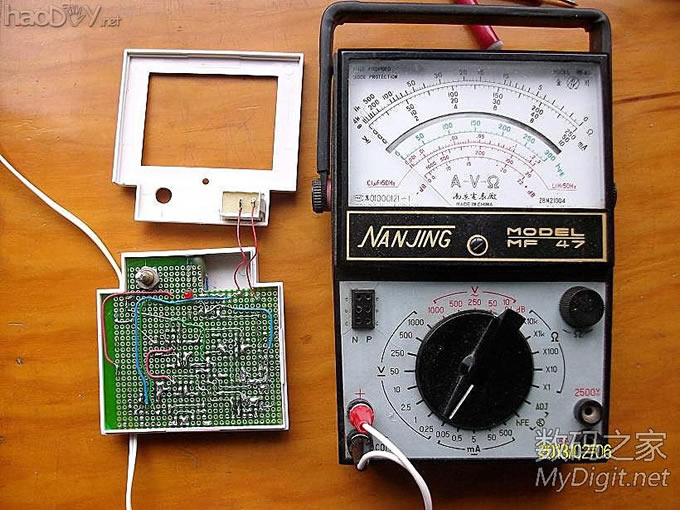

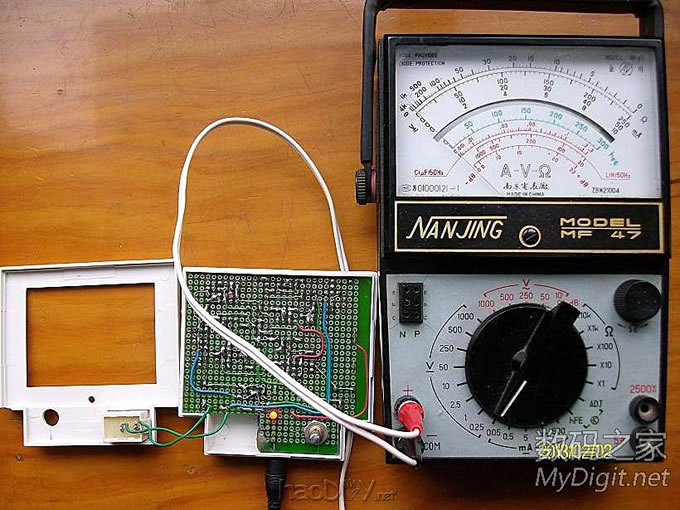

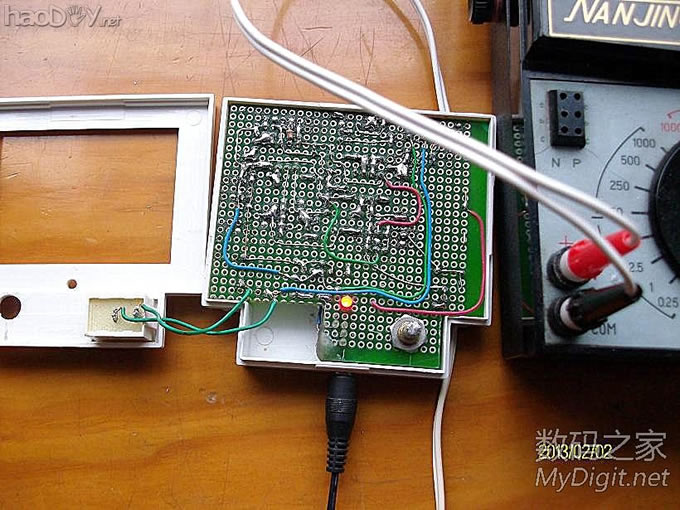

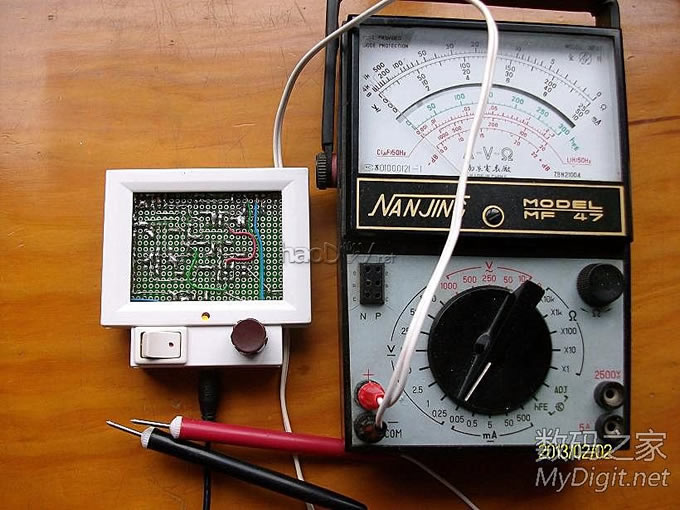

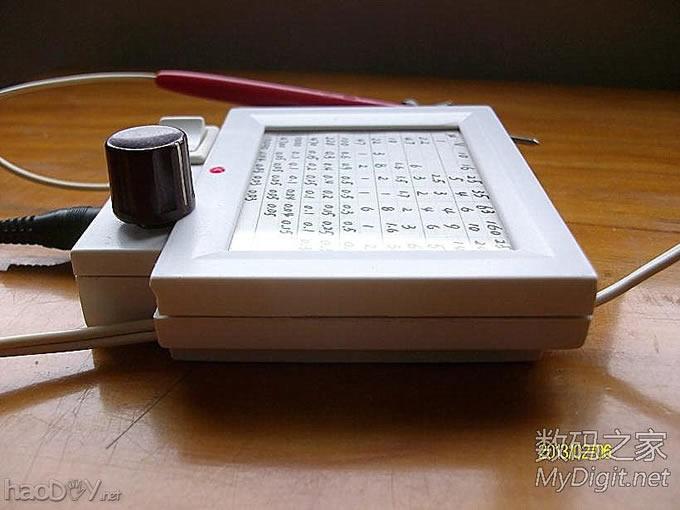

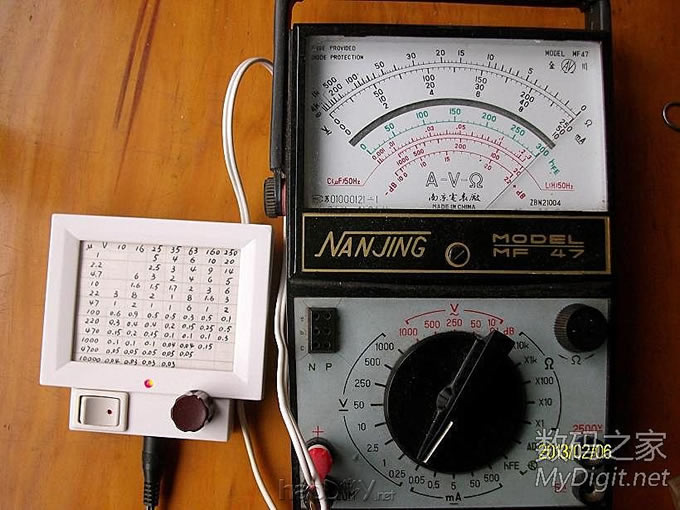

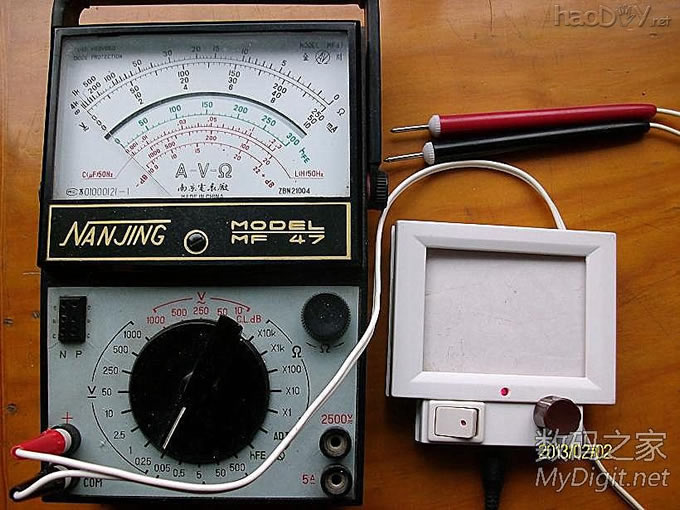

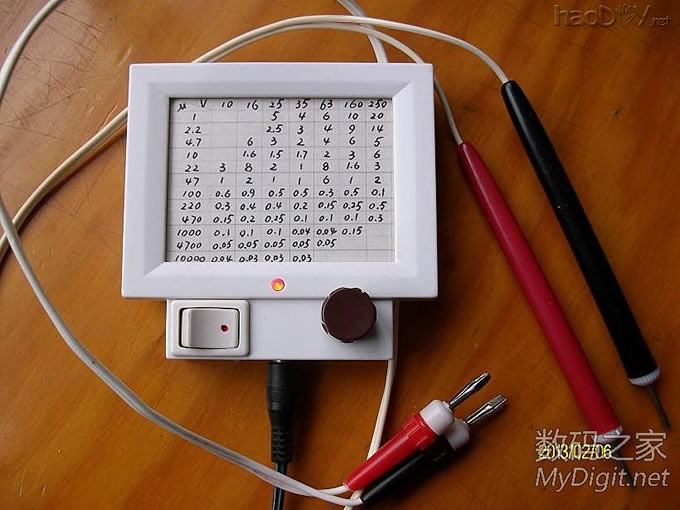

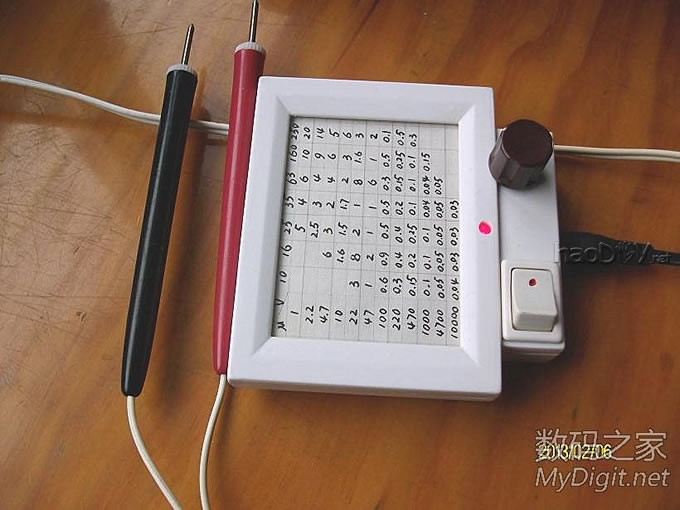

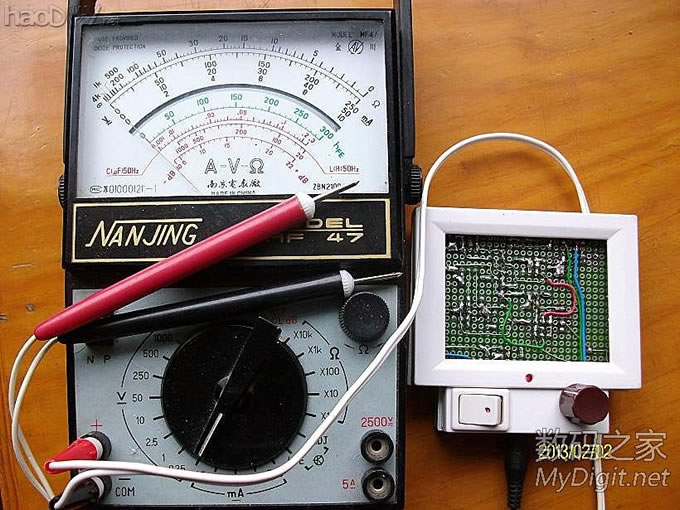

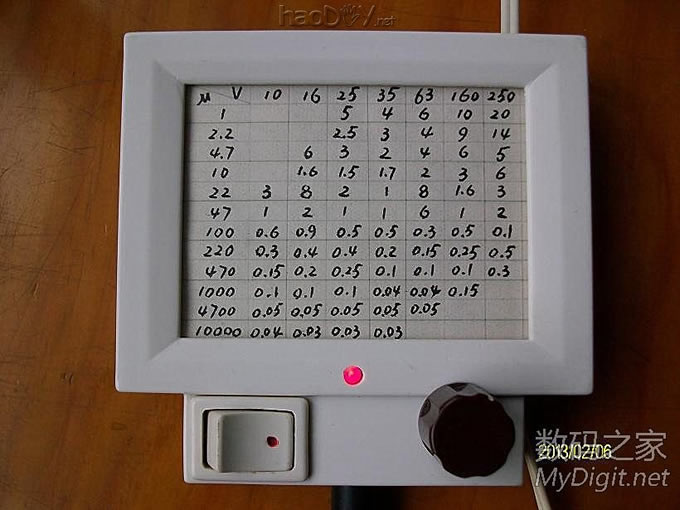

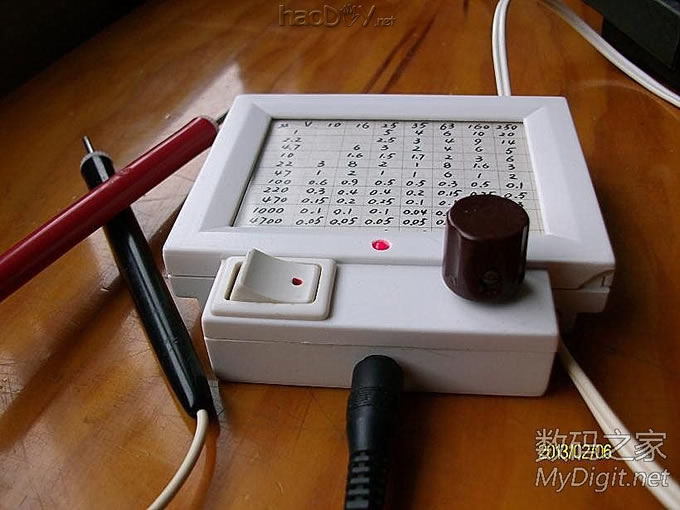

    ESR电容表是快速在线测量电容好坏的实用工具，它除了可以检查电容以外还可以测量镍氢，镍镉可充电池的内阻以及一般普通的小电阻。隔壁矿坛上有不少朋友用万用表改制ESR表，自己也有几个指针表但用的好好的不舍得拆掉，就决定做一个外挂式的插件配合MF47表使用，手边刚好有一个坏了的小夜灯，它的外壳挺合适的，体积不大，还有一个透明窗口刚好可以放“ESR-电容量”对应表格，小夜灯的开关改作量程选择开关。

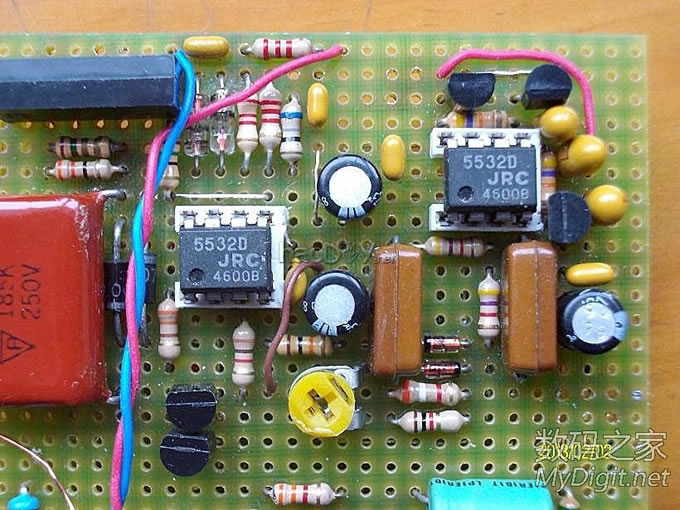

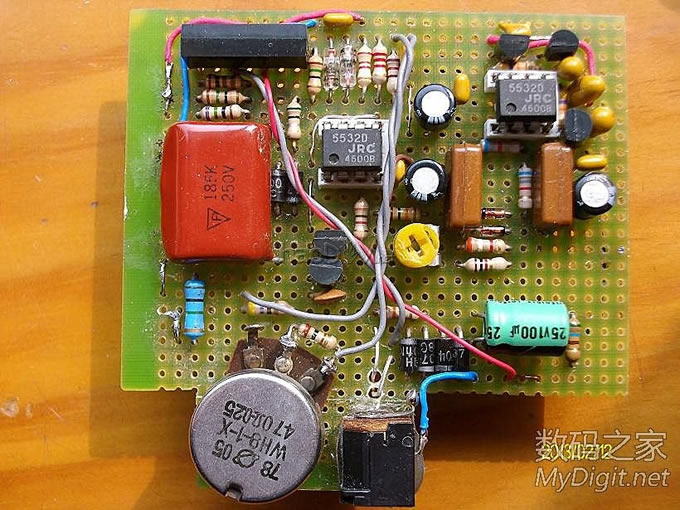

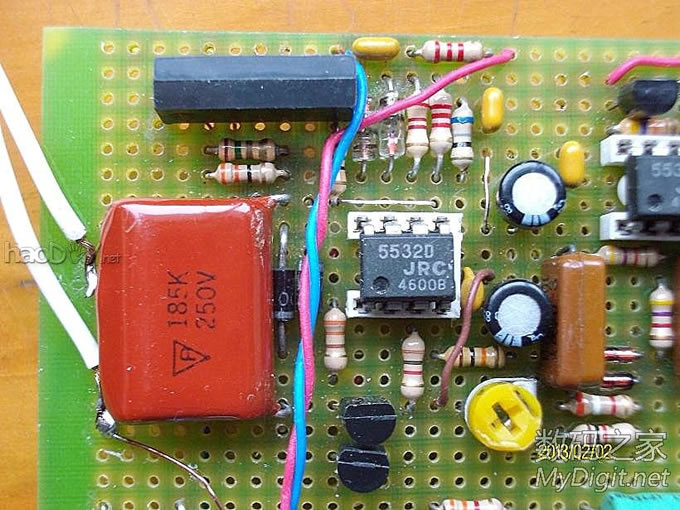

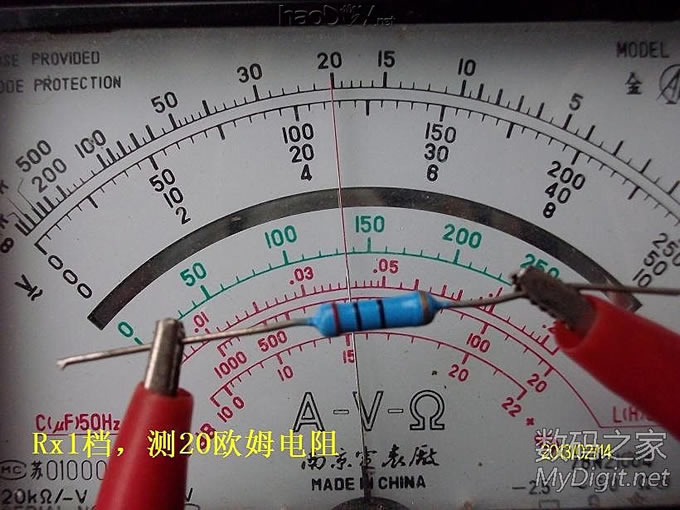

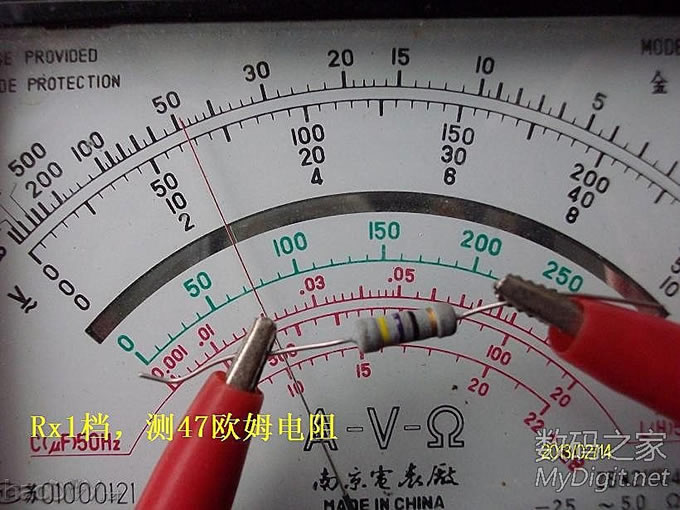

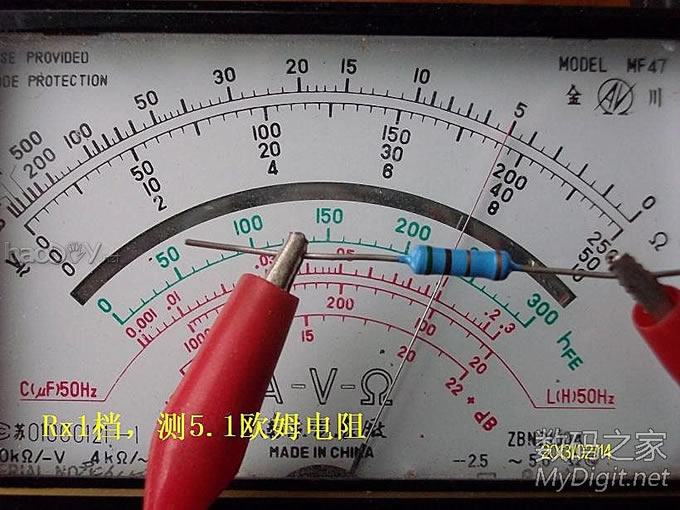

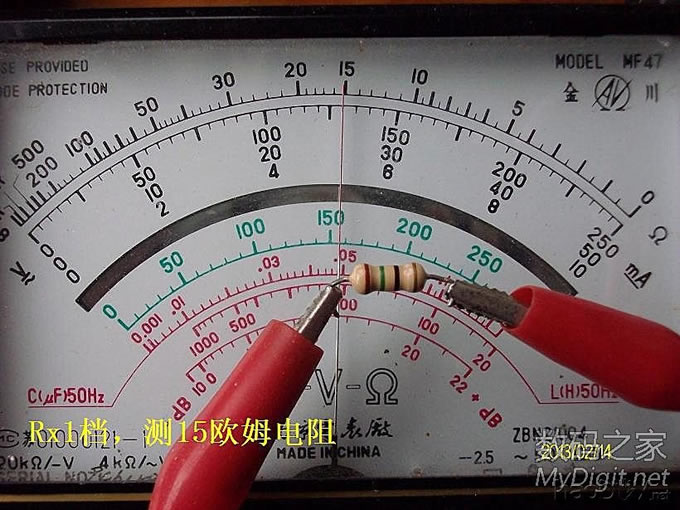

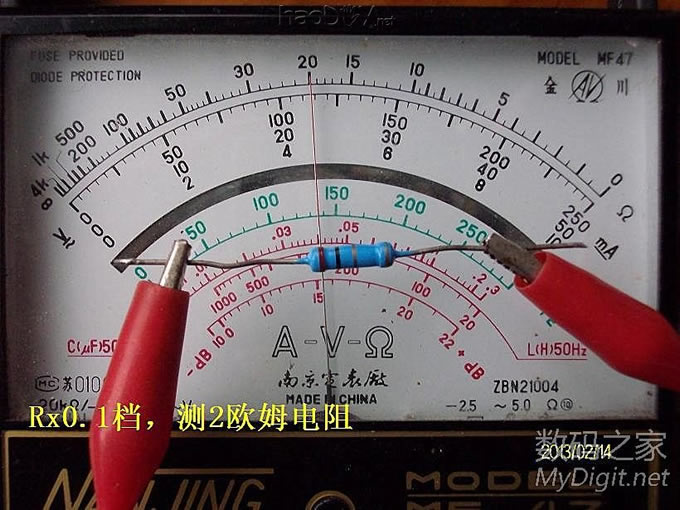

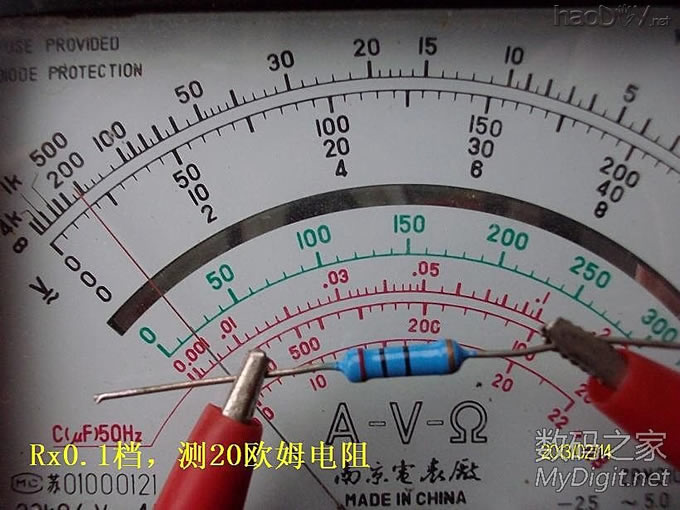

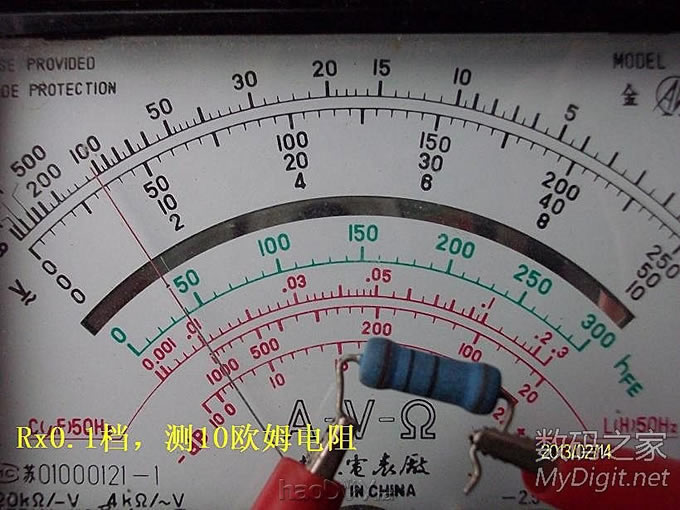

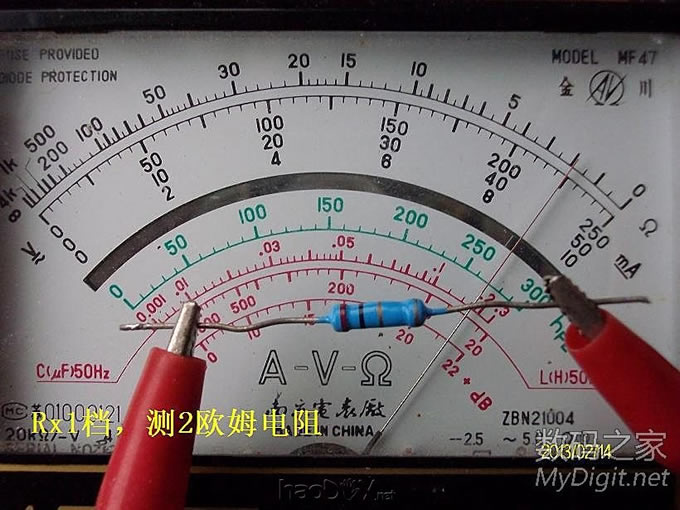

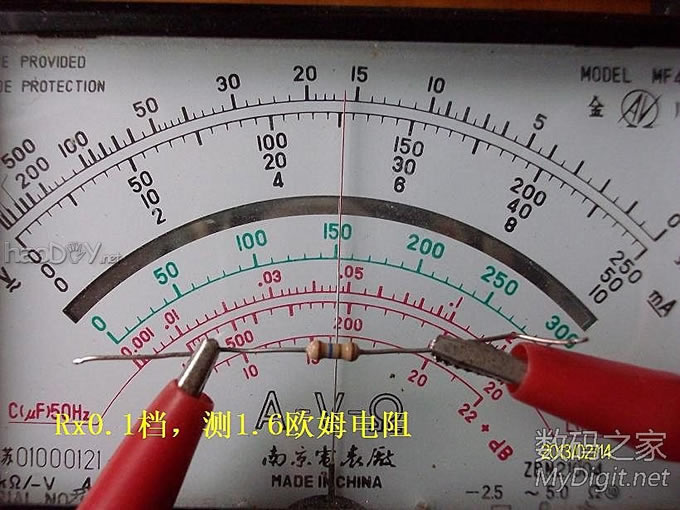

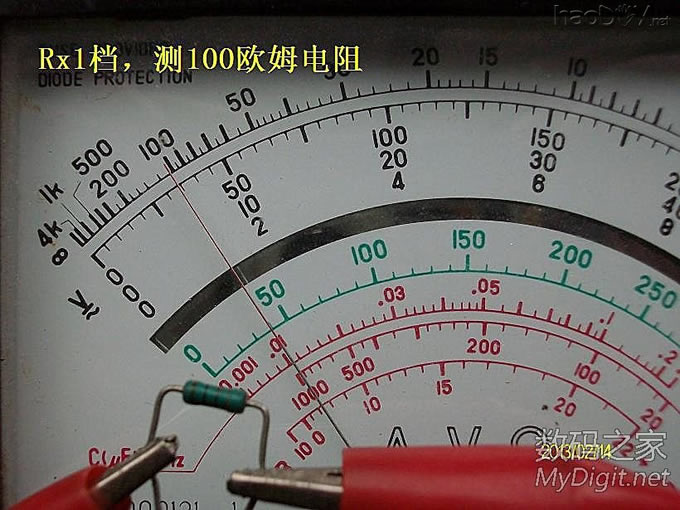

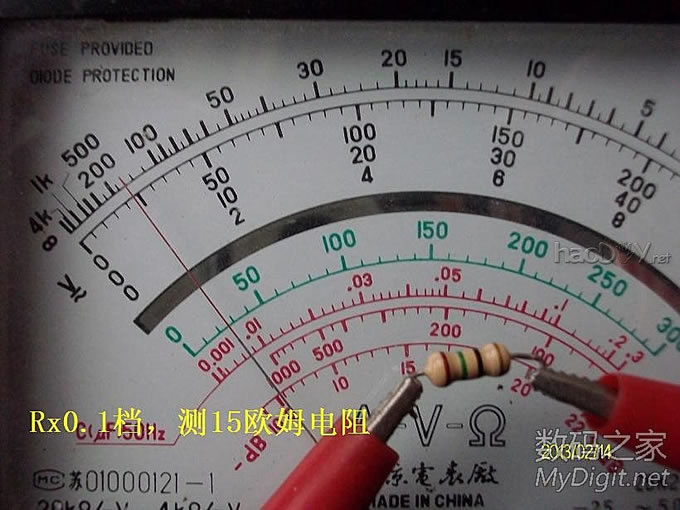

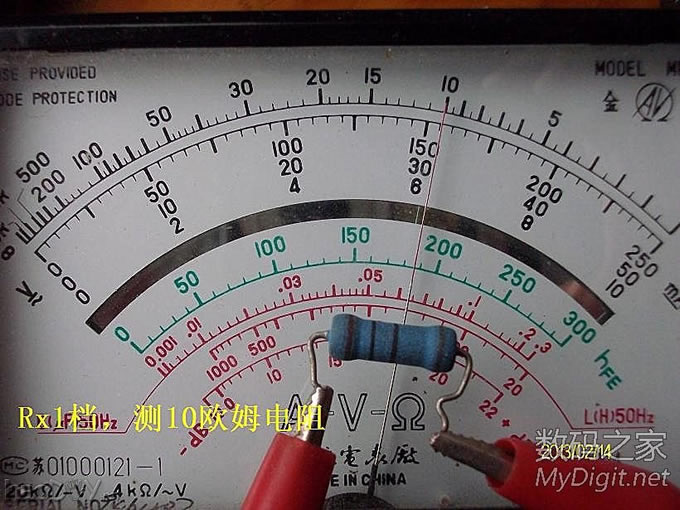

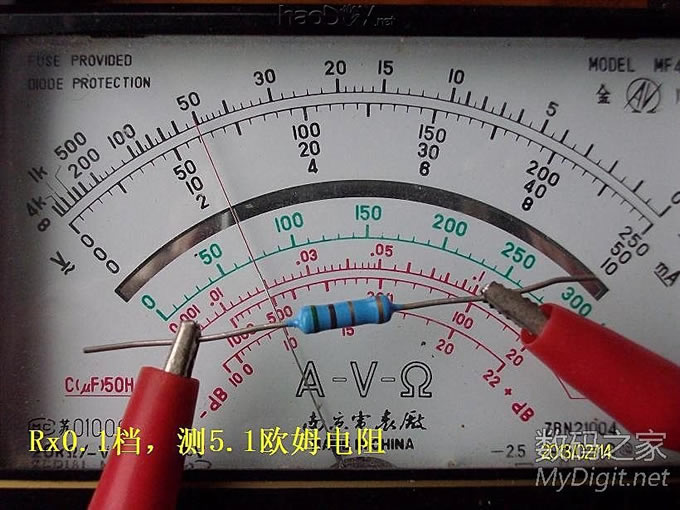

    本ESR表具有两个量程，即Rx1和Rx0.1两档，直接利用MF47表的欧姆档读数，从而省去了自己绘制表盘的麻烦，Rx1档的中心阻值是16.5欧姆，欧姆表上最小刻度读数是0.5欧；Rx0.1档的中心阻值是1.65欧姆，欧姆表上最小刻度读数就是0.05欧姆。


自制双量程（Rx1和Rx0.1）ESR电容表



自制双量程（Rx1和Rx0.1）ESR电容表



自制双量程（Rx1和Rx0.1）ESR电容表



自制双量程（Rx1和Rx0.1）ESR电容表



自制双量程（Rx1和Rx0.1）ESR电容表



自制双量程（Rx1和Rx0.1）ESR电容表



自制双量程（Rx1和Rx0.1）ESR电容表



自制双量程（Rx1和Rx0.1）ESR电容表



自制双量程（Rx1和Rx0.1）ESR电容表



自制双量程（Rx1和Rx0.1）ESR电容表



自制双量程（Rx1和Rx0.1）ESR电容表



自制双量程（Rx1和Rx0.1）ESR电容表



自制双量程（Rx1和Rx0.1）ESR电容表



自制双量程（Rx1和Rx0.1）ESR电容表



自制双量程（Rx1和Rx0.1）ESR电容表



谢谢观赏，楼下继续。

自制双量程（Rx1和Rx0.1）ESR电容表



自制双量程（Rx1和Rx0.1）ESR电容表



自制双量程（Rx1和Rx0.1）ESR电容表



自制双量程（Rx1和Rx0.1）ESR电容表



自制双量程（Rx1和Rx0.1）ESR电容表



自制双量程（Rx1和Rx0.1）ESR电容表



自制双量程（Rx1和Rx0.1）ESR电容表



自制双量程（Rx1和Rx0.1）ESR电容表



自制双量程（Rx1和Rx0.1）ESR电容表



自制双量程（Rx1和Rx0.1）ESR电容表



自制双量程（Rx1和Rx0.1）ESR电容表



自制双量程（Rx1和Rx0.1）ESR电容表



自制双量程（Rx1和Rx0.1）ESR电容表
