电子负载和电源 组装加调试

时间:2017-06-12 09:38来源:数码之家 作者:爱之潇湘 点击:
老规矩看完mm在来看正文 *---------------------------------我是淇淇的分割线--------------------------------------------* 恭喜上次预订的 10位还有已经在快递路上的9位朋友 这个是已经发货的包装 一堆1602蓝色的哦!! 等快递小哥来收件听到有10个件就急
老规矩  看完mm在来看正文
[attachment=6802435]




*---------------------------------我是淇淇的分割线--------------------------------------------*
   恭喜上次预订的 10位  还有已经在快递路上的9位朋友
[attachment=6802460]

这个是已经发货的包装
[attachment=6802461]

一堆1602  蓝色的哦!!
[attachment=6802462]

等快递小哥来收件  听到有10个件就急匆匆的过来了




开始言归正传啦!
电子负载和电源 组装加调试

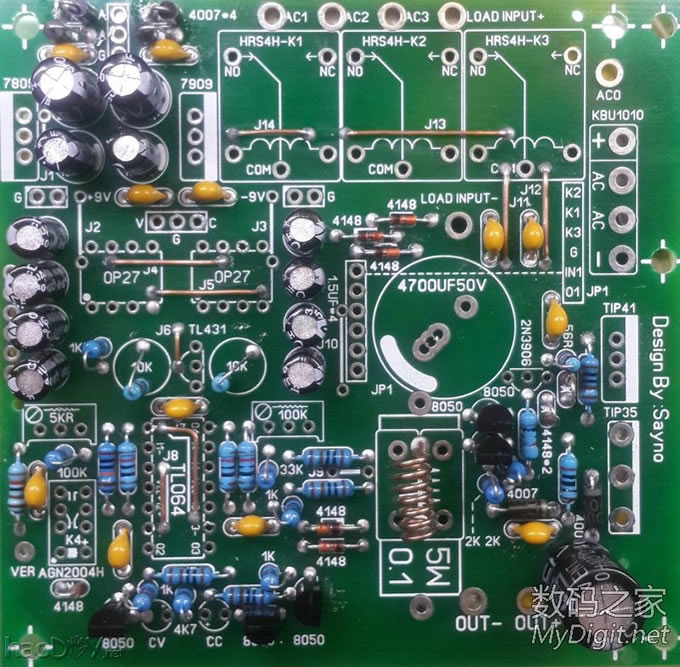

整体是这样的 右下角的OUT+ /-是输出
整体板不大 10X10cm左右
焊接一步步走吧!
电子负载和电源 组装加调试

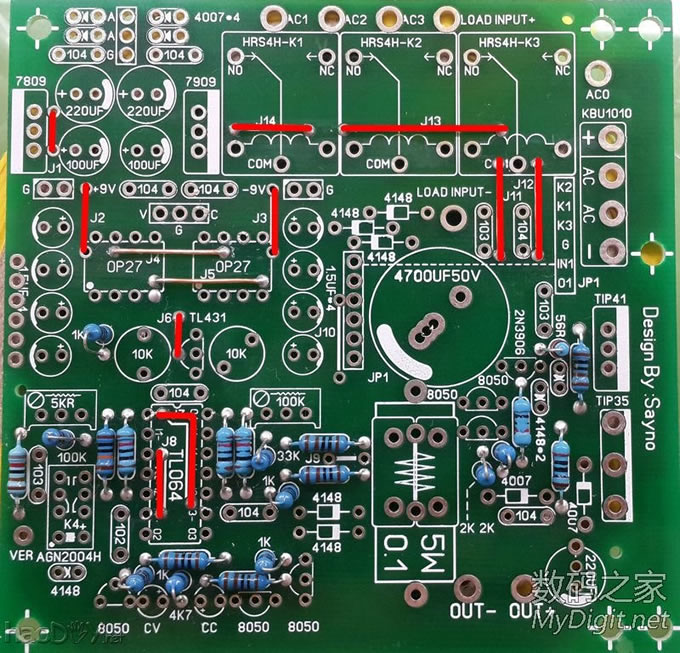

由于是单面板   有跳线   跳线英文编码J开头  先焊好所有跳线  建议是拿铜电线剥开拆散来做跳线 也可以用4148剪下来的管脚
(一定要找清楚所有跳线  先焊上去   不然到时候补很辛苦的   我就是补了几根   很不漂亮)
电子负载和电源 组装加调试

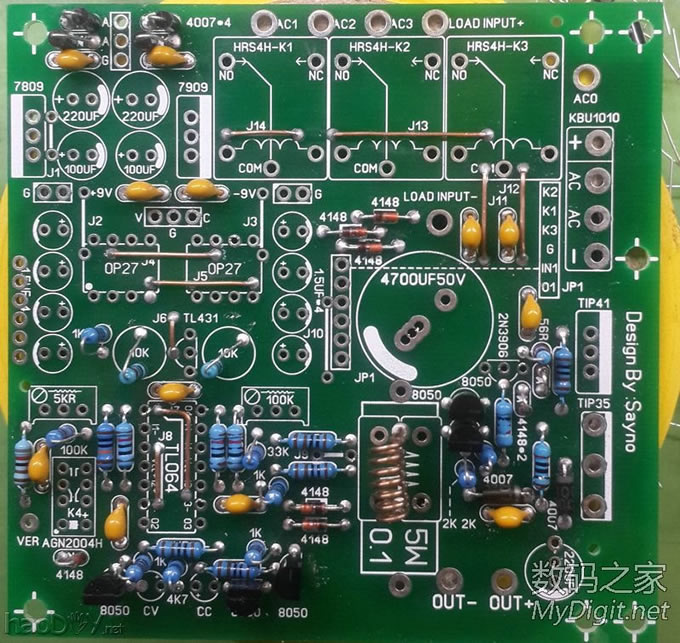

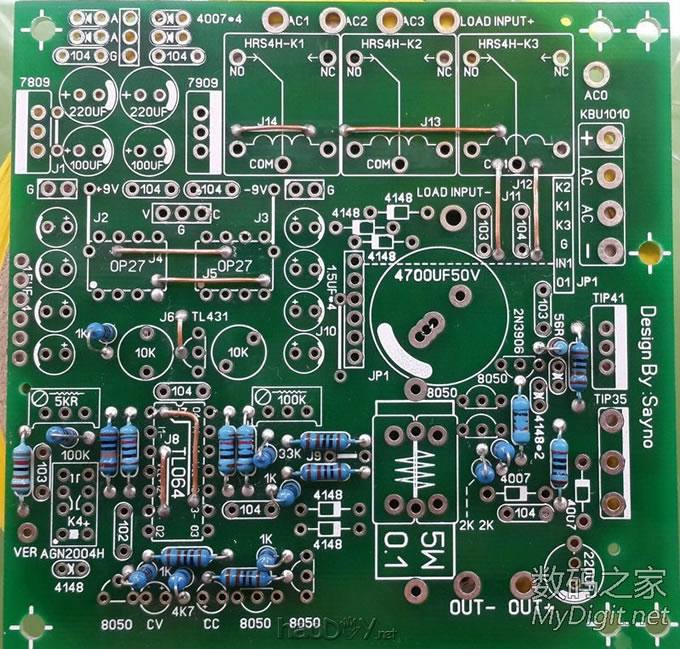

所有的电阻  由于是选用五色环的1%精度的电阻 建议焊之前先用万用表测一下  不怕一万就怕万一  真的万一坏了  找问题都难找
电阻的数值在pcb上有印刷   直接看
有几个没有的找替换的 数值如下:
标值     替换
7K        8K2
100欧   200欧
56欧     200欧
   主要是这几个没有这么大的只能找相邻的了
电子负载和电源 组装加调试

4007    4148   要分清楚方向   不然最严重就是放烟花咯  后果你知道啦!

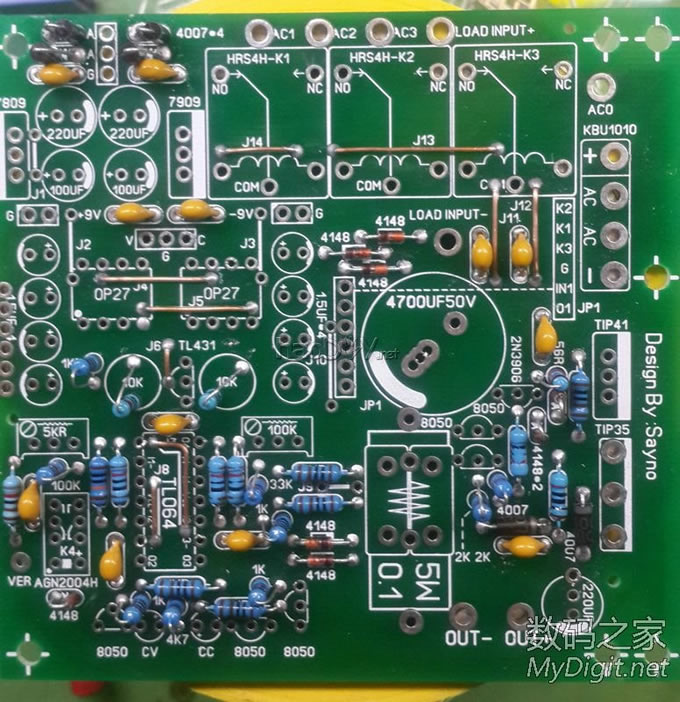

小黄豆电容  没有极性的


电子负载和电源 组装加调试

8050三极管  采用双s的   电流更大
上面还有一个431基准电压管 和2N3906  这两个还没有装   打算留到最后在装上去


电子负载和电源 组装加调试

电容   最大的那个留到最后在装 不然辛苦死你
电解电容极性一定要对哦!不然又放烟花了


电子负载和电源 组装加调试

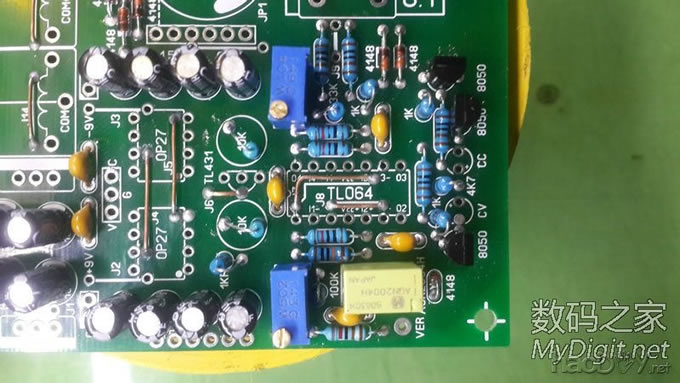

一个黄色的信号继电器  AGN2004H  松下的
还有两个高精度可调电阻  晚点告诉你们这两个可调电阻调什么的!


电子负载和电源 组装加调试

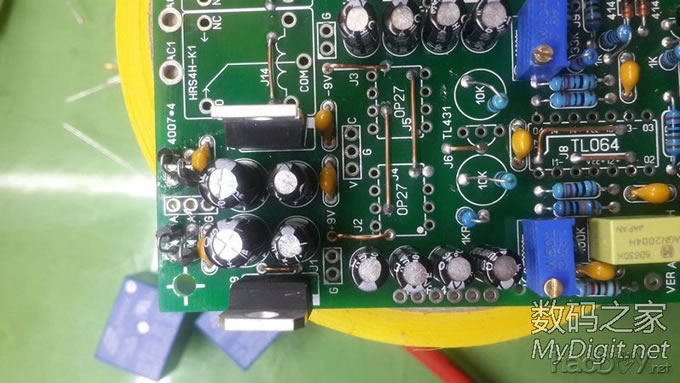

7809和7909
7809我记得是采用了st进口原装的稳压管
国产的你们都知道啦  标1A  能到800ma  你就算运气好了~~
这两个稳压管产生正负电压到TL064



电子负载和电源 组装加调试

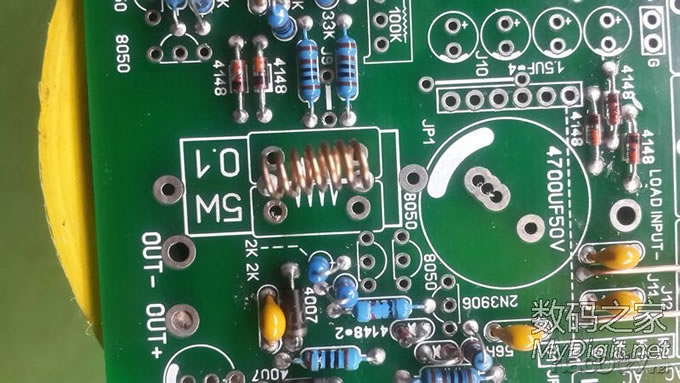

还有   5W  0.1  这个是康铜采样电阻  用来采样的!   100欧 10mm的距离  可以用水泥电阻代替


电子负载和电源 组装加调试

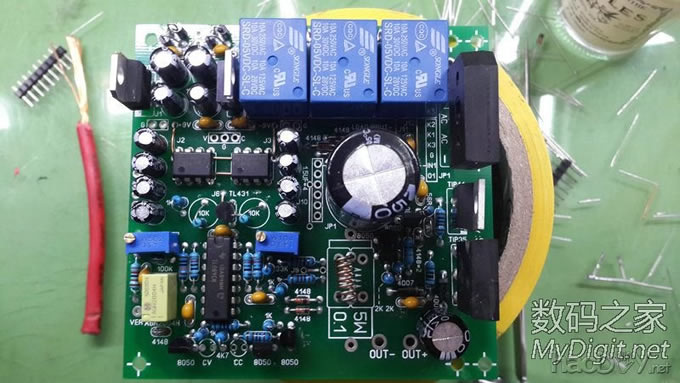

3个继电器DC5V驱动的



电子负载和电源 组装加调试

电子负载和电源 组装加调试

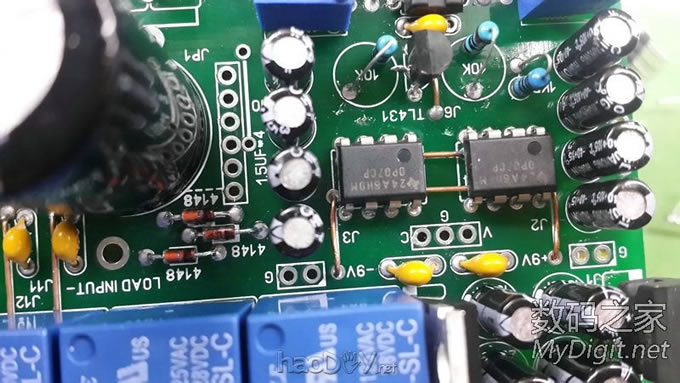

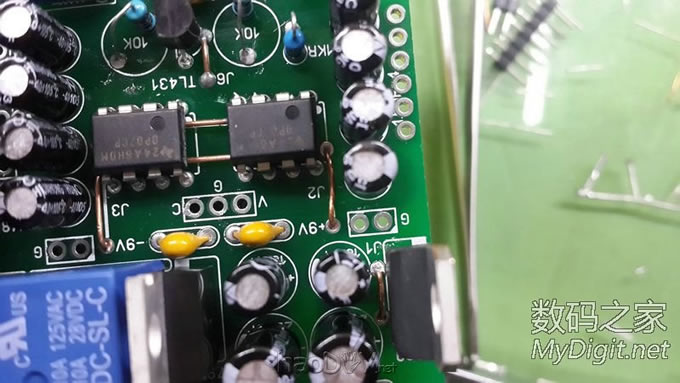

刚刚的跳线 现在要注意一下  有没有挨到管脚
继电器下面的也有跳线  焊继电器要注意一下

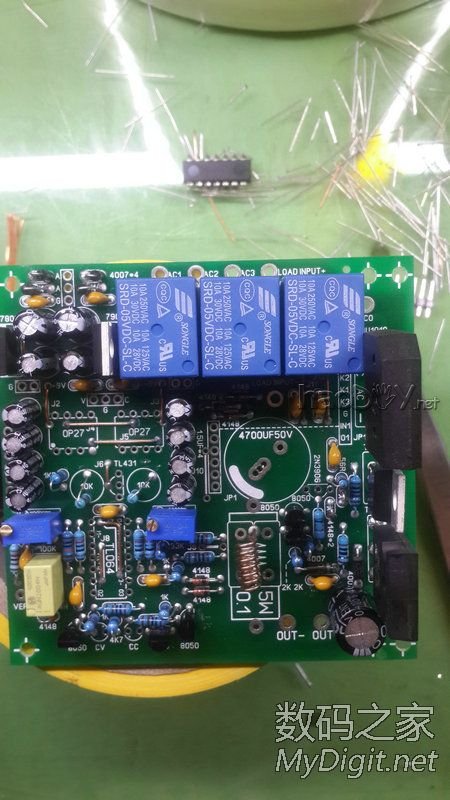

电子负载和电源 组装加调试

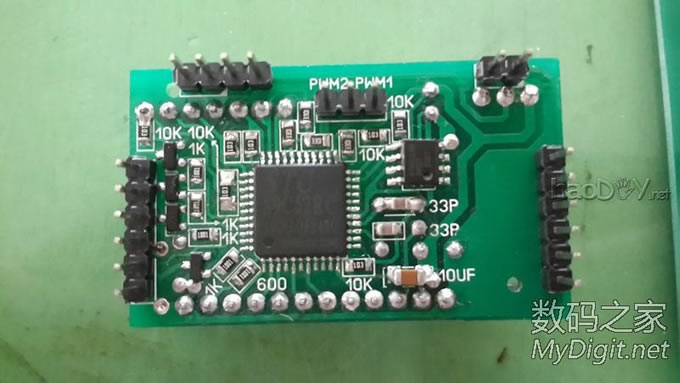

stc主控板   贴片比较多    认真焊吧!不要连脚了
先焊好u先   剩下的自己看方向来焊接
插针要这样反焊  到时候这个板要插到大的板上面的!
电子负载和电源 组装加调试

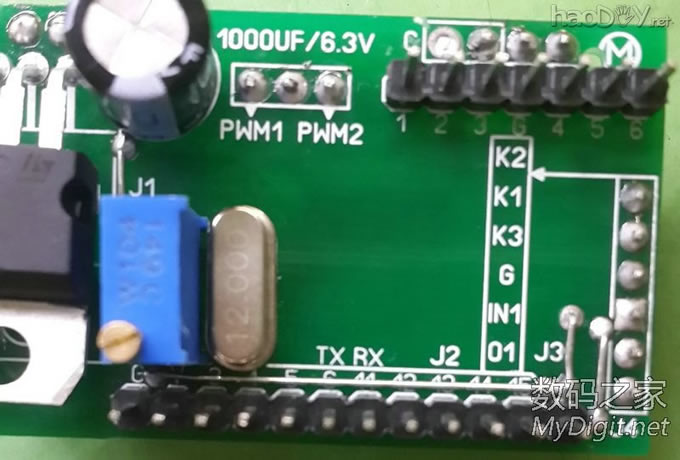

一个可调的100K
原本是10K   可是我没有10K  只能找100K的代替
100k这个是用来调整1602屏幕的对比度   之前还问过原创 这个是干什么的
完全没有想到是调对比度的   没有用过1602  之前都是12864 对比度电阻在屏幕后面



到次就算焊接好了一半     顺便告诉T12群里的  之前说0402的贴片也挺好焊的啊!    这一次虽然是0805   但~~~~~
我给你们的是0805   焊盘式0402的    看你们的技术咯   反正我焊上去了 焊好后拿万用表试试看!
直插的板的背后有几个贴片的电阻和电容    1206的电阻焊盘 我给你们的是0805  自己折腾去吧!
还有就是贴片电容 100uf 10v还是16v的   忘记了     焊盘小了   刚刚好改盖住  有要考验你们的功力啦!


组装到此技术.
..............................................................................................................................................................................................................


明天调试  还是这里发~~~~~ (责任编辑:admin)
