前阶段悄悄的把单位有故障而闲置的微波炉拆了，把变压器带回来了。失望的是线圈是铝线，闲着也是闲着，那就做个点焊机玩玩吧。 发帖之前先透露一下成品~~~ 面板是水晶磨砂效果，白天看效果更好，拍照光线暗了点。实物比照片更漂亮。
———————————————————————————————————————————————— 以下为制作过程，欢迎观看，制作开始。
拆掉次级线圈，把漏磁的钢条也敲了。初级线圈用胶布缠一下，保护起来。效果还不错。
找了一条15平方的线，拨开拉出铜线。
铜线用一股半缠在一起，大概有22平方，用热缩管套住，热风吹紧。变压器次级绕4圈，相当的紧。
反面是这样的。
热风吹紧，头剪齐准备上耳朵。

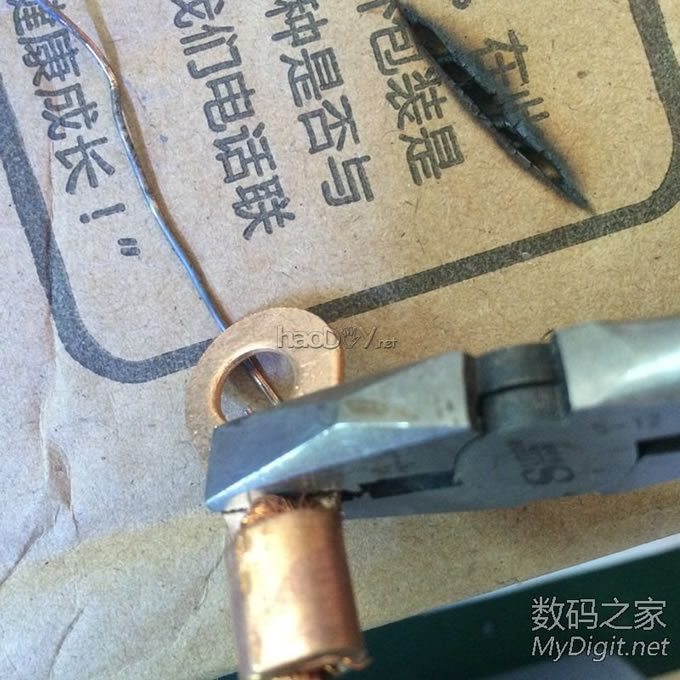

耳朵上好是这样的，100A冷压端子。
买回通用机壳。
里面是这样的。
电磁接触器。
可控硅调压器，用于变压器初级输入电压调节，起到调节输出功率的用途。铁皮打孔打磨，电钻加锉刀，苦！
变压器放进去定位。 二楼继续。。。。。。  画图纸，打造专用面板。  AI软件。  打印输出，打印在PVC上。  出来了。  刻字机刻出要雕空的地方。  正反对覆膜，水晶质感磨砂面。  剪裁，成品完成。  放在面板上，同时面板的铁皮也挖空，手工挖，挖孔搞了2天！  器件摆上看看效果。  准备布线连接。  凌乱的工作台。  布线完成，上扎带。  走线还算清爽。  成品欣赏，所有按钮一目了然，就不介绍用途了。  成品欣赏~  成品欣赏~  成品欣赏，脚踏开关通过航空插座连接主机。  数码之家定制款，哈哈！本人用户名前两个字母命名的型号。1000W~  准备试用。

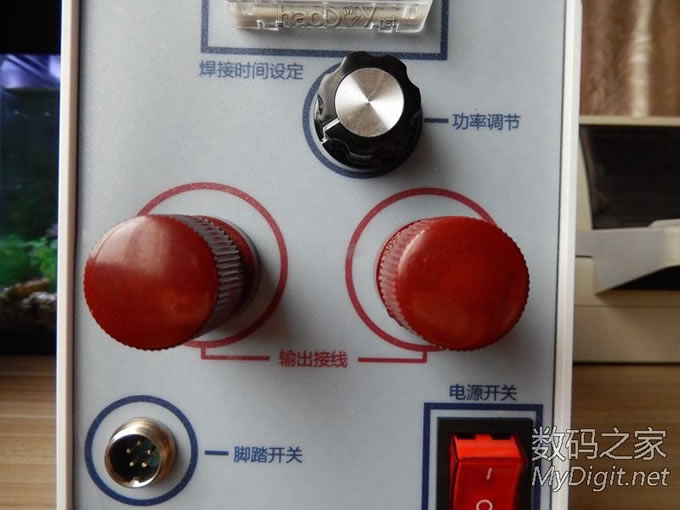

机器重6.1公斤，杠杠的。 点焊头有两款，点焊测试效果相当好，三分之二功率0.5秒点焊铁皮锯条直接烧穿，点焊效果相当凶残。功率输出调到二分之一，0.2秒点焊18650相当不错，改天发测试效果！  补充说明：焊头有两款，等全部做好后再发出来，一款是直接固定在接线柱上，可以用来点焊电池；还有一款是两条连接线，线头是紫铜的点焊头，可以用两手控制点焊位置。 更新一下白天拍的照片，各位看看磨砂水晶效果~  今天一早拍的。  转身看看。  背面。  侧面。  正面图。  放大看水晶磨砂效果非常清楚。 #p#分页标题#e#  细节放大。输出接线柱粗壮啊，100A纯铜。 ———————————————————————————————————————————————— 视频不会贴，请移步youku观看~ 头还没完成，先来一段凶残的烧铁丝吧，功率90%，时间0.03s  有图有真相~  (责任编辑：admin) |
