总是想做一台自己喜欢的小胆机

时间:2017-05-31 22:14来源:www.crystalradio.cn 作者:天线迷 点击: 次
总是想做一台自己喜欢的小体积、性能又不错、造型上我又能接受的胆机，半年多的东想西想，在qiuchun63坛友的启发下，于是折腾出迷你 6P3P+A80-201(开关电源)小胆机。 胆机尺寸：前宽190mm；后深265mm；最高处150mm。 木匣子尺寸：190mm *265mm *60mm。 电路
  总是想做一台自己喜欢的小体积、性能又不错、造型上我又能接受的胆机，半年多的“东想西想”，在"qiuchun63"坛友的启发下，于是折腾出“迷你” 6P3P+A80-201(开关电源)小胆机。
      胆机尺寸：前宽190mm；后深265mm；最高处150mm。
      木匣子尺寸：190mm *265mm *60mm。
总是想做一台自己喜欢的小胆机
总是想做一台自己喜欢的小胆机

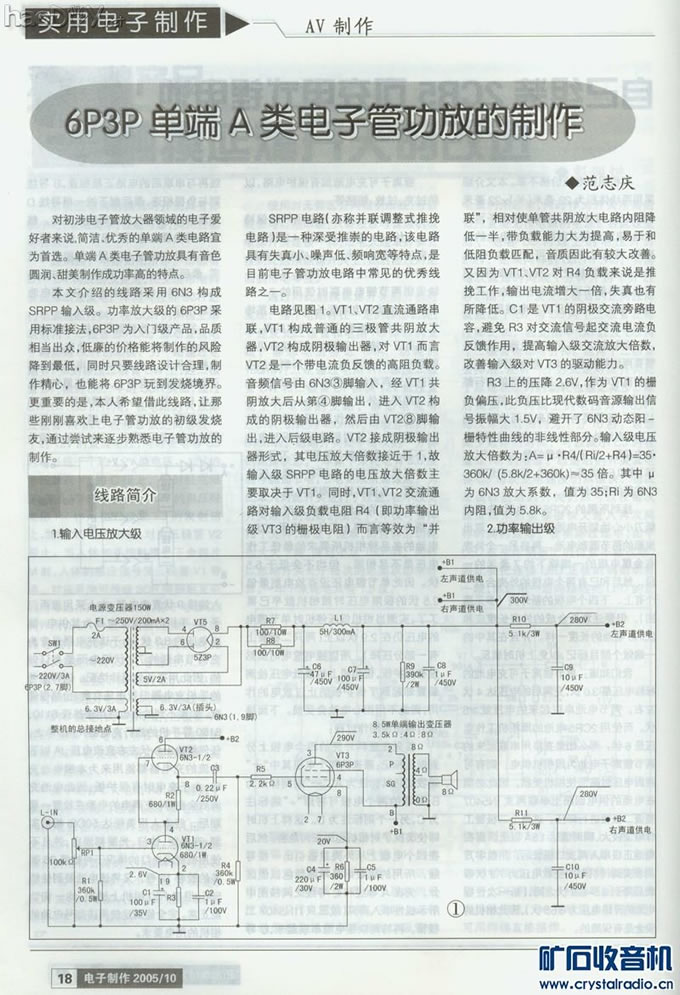

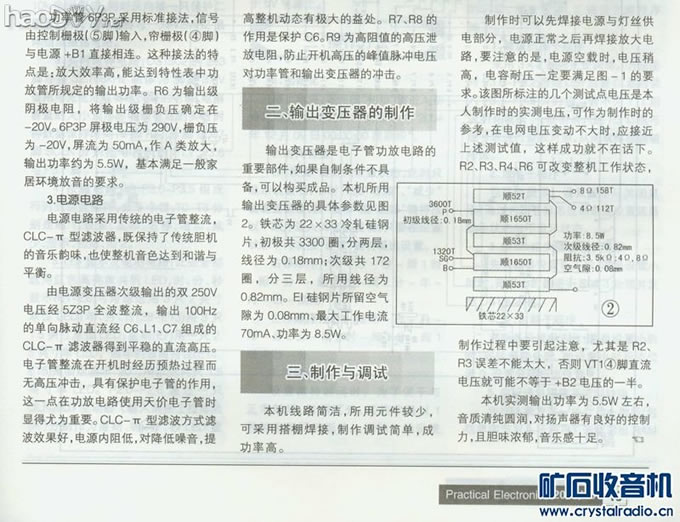

      电路简介  功放电路参考“电子制作”期刊2005年10期...“6P3P单端机A类电子管功放的制作”一文
总是想做一台自己喜欢的小胆机
总是想做一台自己喜欢的小胆机
总是想做一台自己喜欢的小胆机

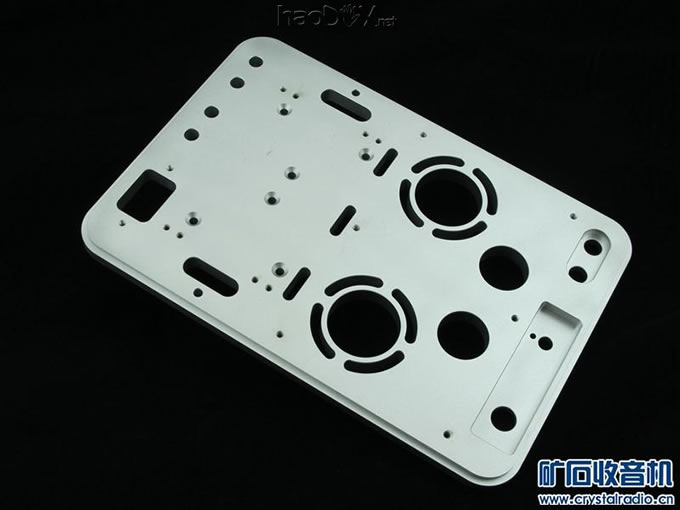

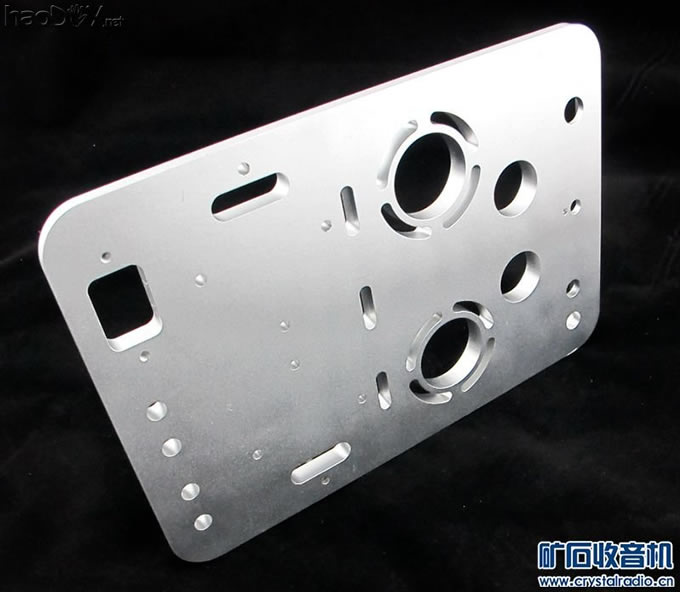

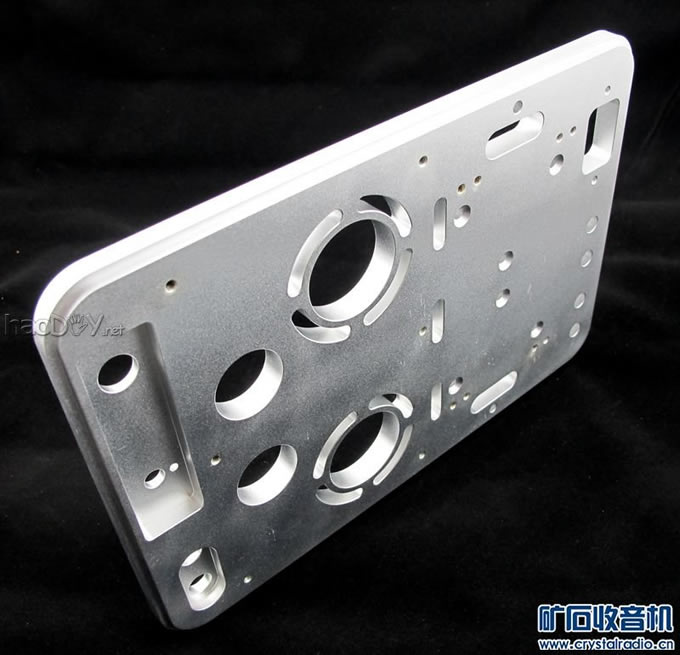

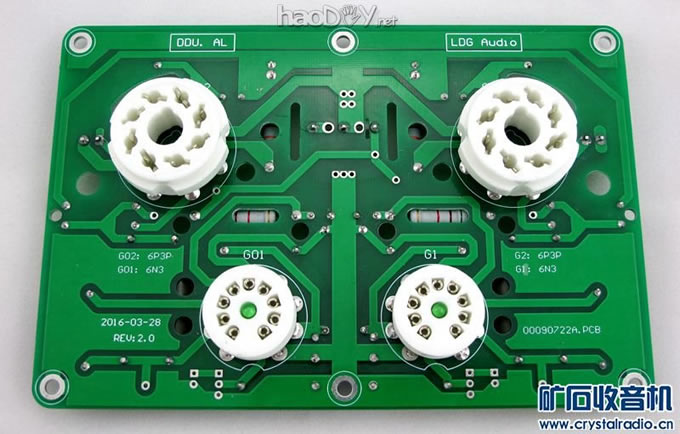

      造型与结构  依照木匣子尺寸做出功放底板，底板选用10mm厚的铝合金板。合理的布置各器件位置，使其既符合电性能要求，又满足造型审美和通风散热。
总是想做一台自己喜欢的小胆机
总是想做一台自己喜欢的小胆机
总是想做一台自己喜欢的小胆机
总是想做一台自己喜欢的小胆机
总是想做一台自己喜欢的小胆机

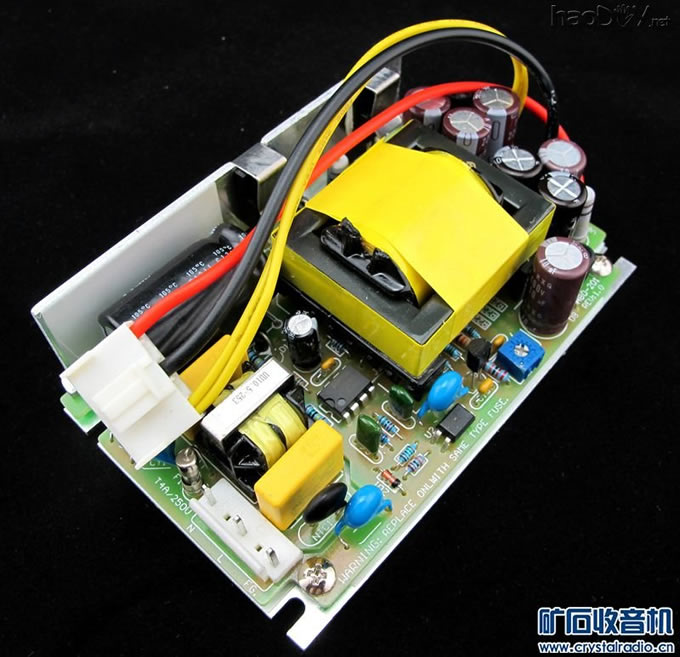

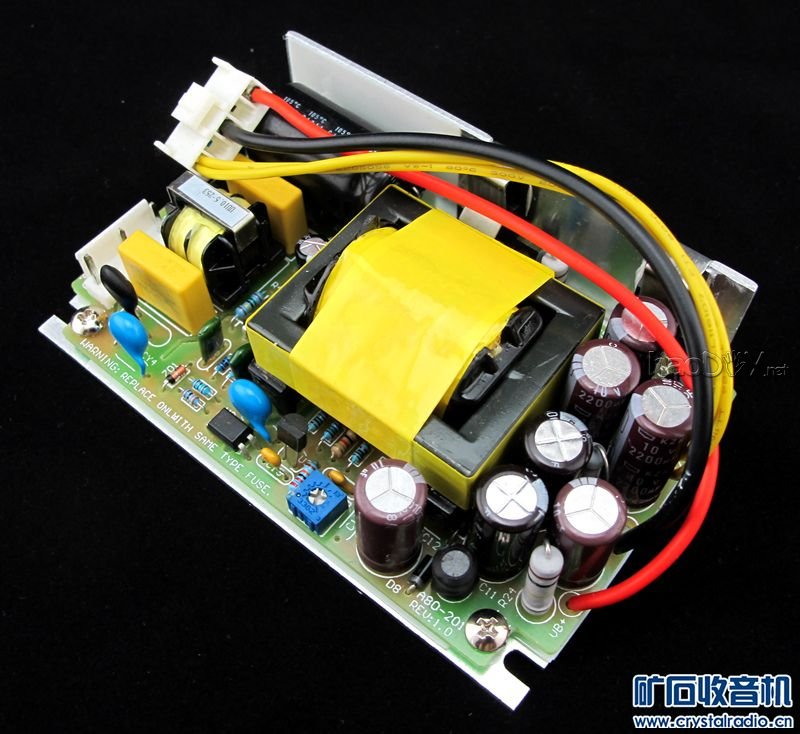

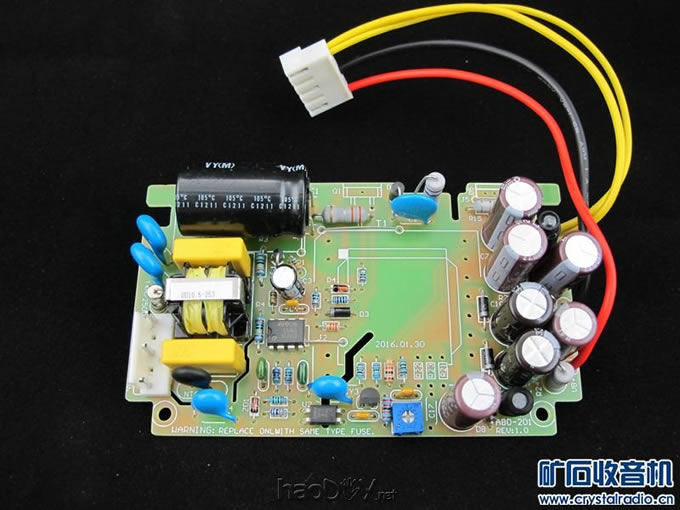

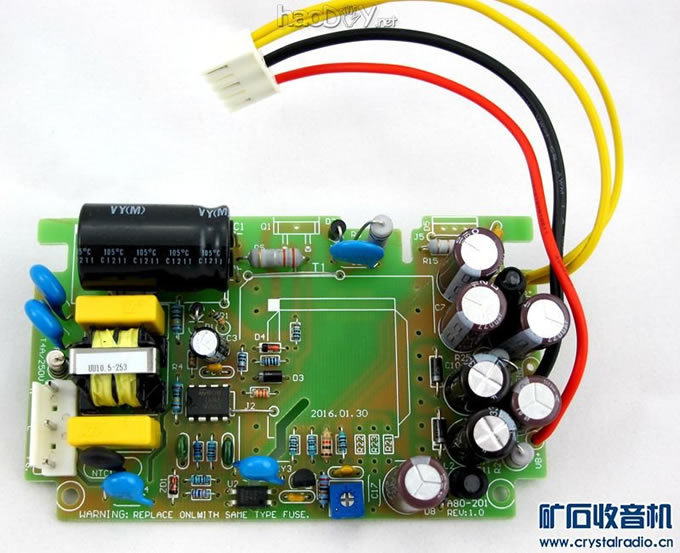

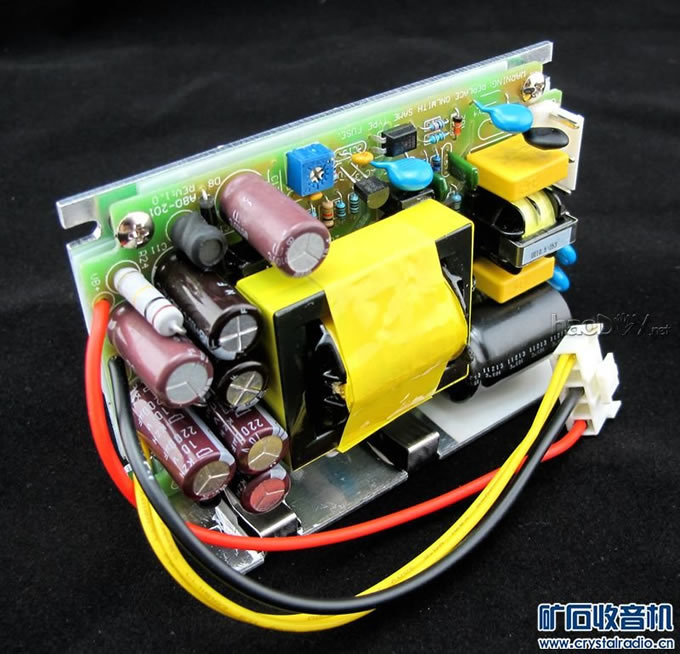

      接着是胆功放电源，由电性能、结构和体积的要求，小胆机采用的"A80-210"开关电源,开关电源另外发贴介绍。
总是想做一台自己喜欢的小胆机
总是想做一台自己喜欢的小胆机
总是想做一台自己喜欢的小胆机
总是想做一台自己喜欢的小胆机
总是想做一台自己喜欢的小胆机

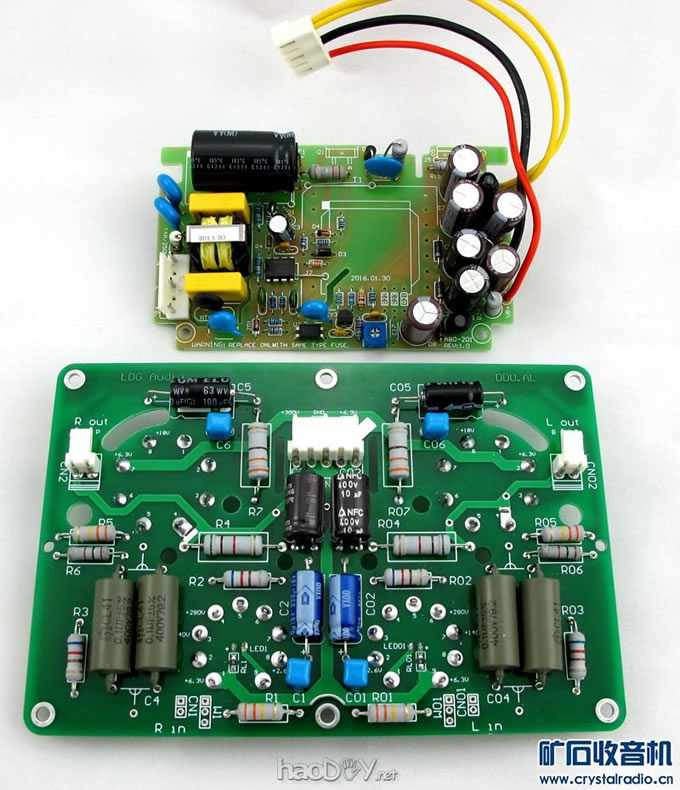

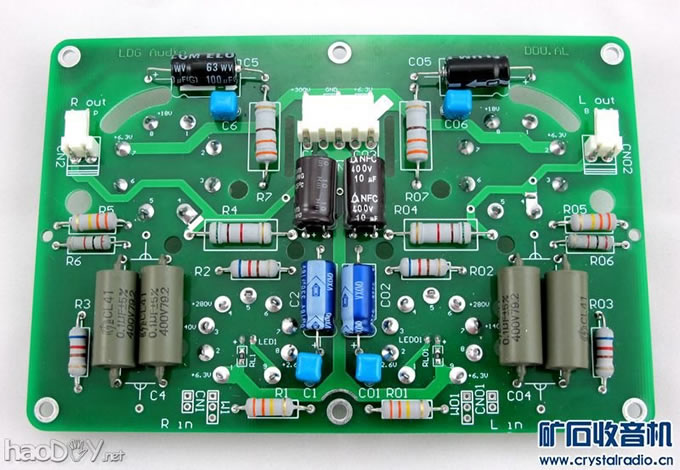

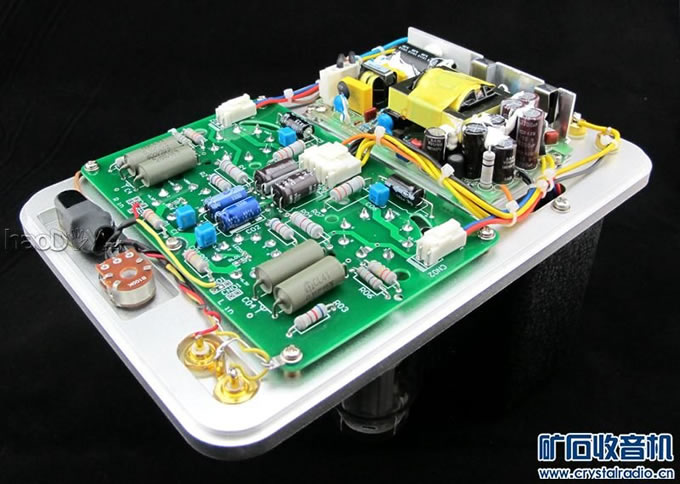

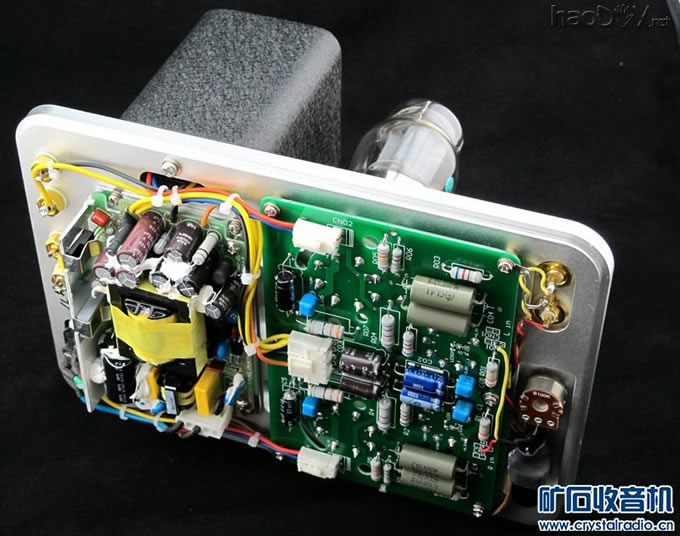

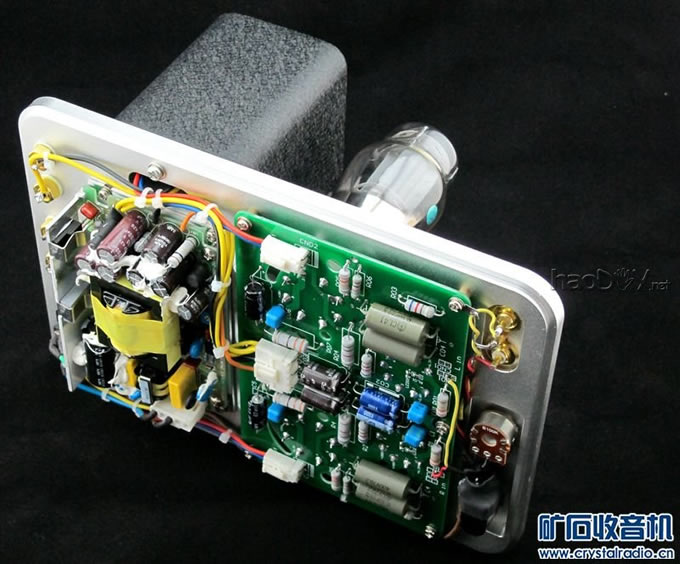

     整机装配  所有的元器件和部件都装配在10mm厚的铝合金底板上，使其成为一整体，方便测试和调整。
总是想做一台自己喜欢的小胆机
总是想做一台自己喜欢的小胆机
总是想做一台自己喜欢的小胆机
总是想做一台自己喜欢的小胆机
总是想做一台自己喜欢的小胆机
总是想做一台自己喜欢的小胆机

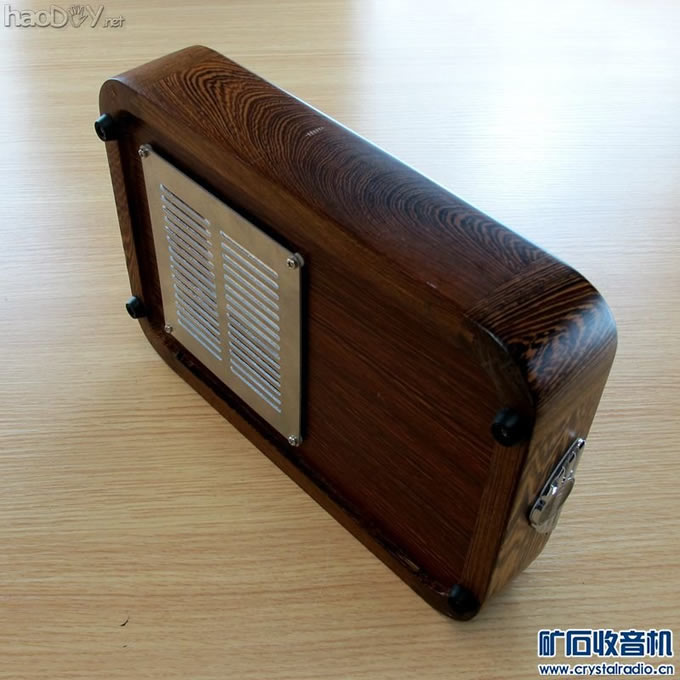

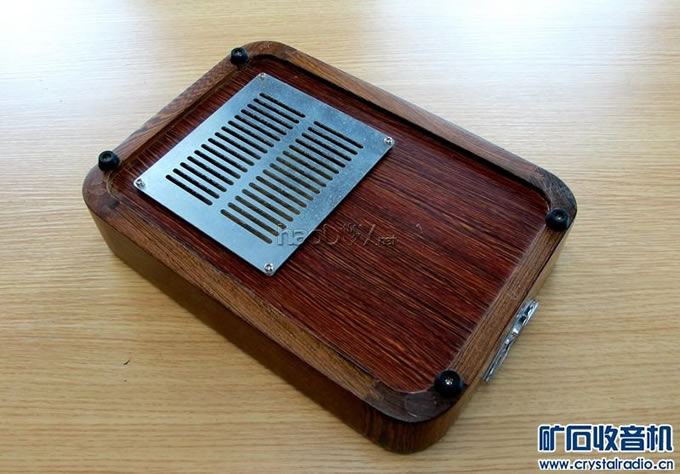

    木匣子的处理  方便通风散热木匣子底部开孔了，并加了防护板。
总是想做一台自己喜欢的小胆机
总是想做一台自己喜欢的小胆机

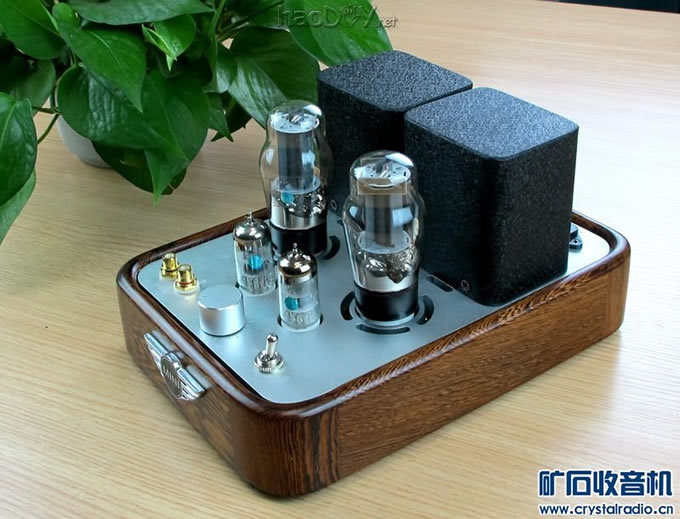

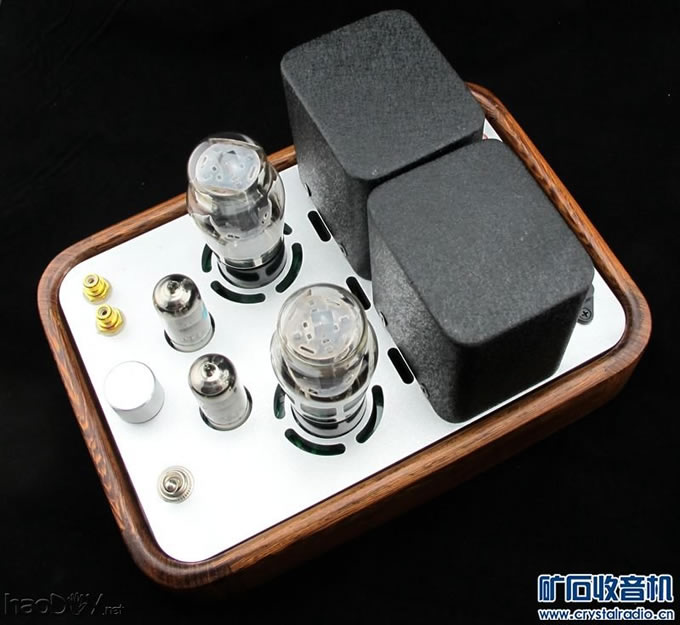

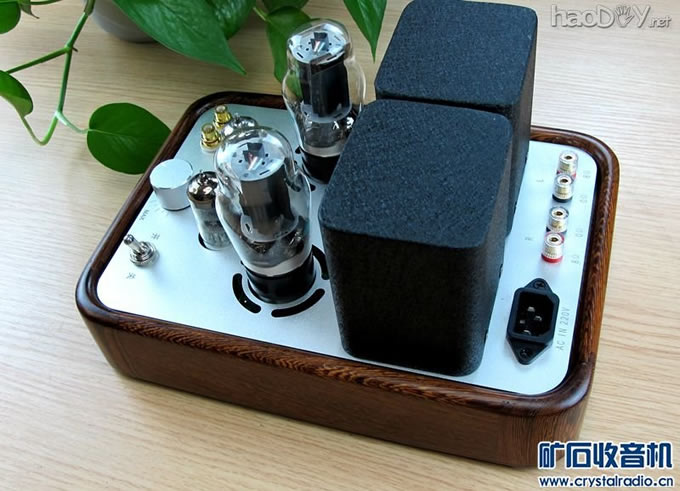

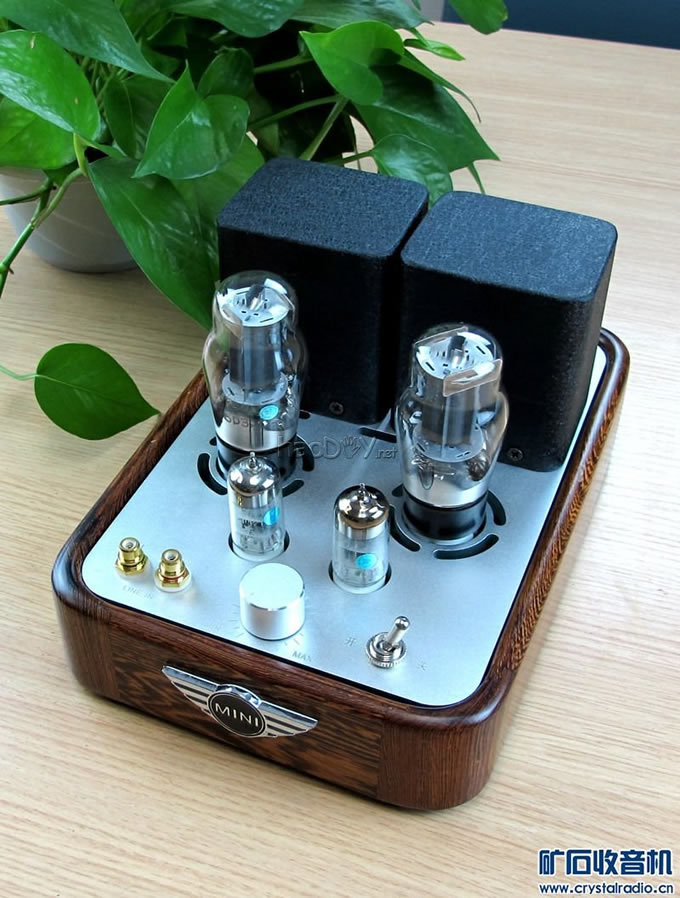

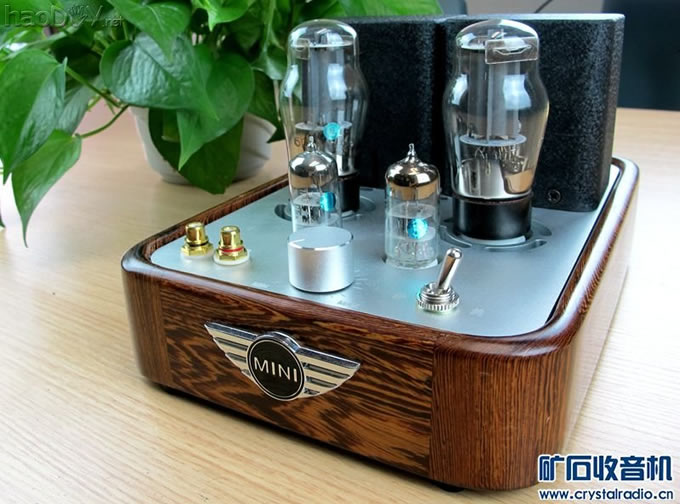

     完整的“迷你”胆机
总是想做一台自己喜欢的小胆机
总是想做一台自己喜欢的小胆机 (责任编辑：admin)
