专业工程师制作的DIY多功能移动电源充电器(2)
时间:2015-03-17 19:01 来源:未知 作者:admin 点击:次
|

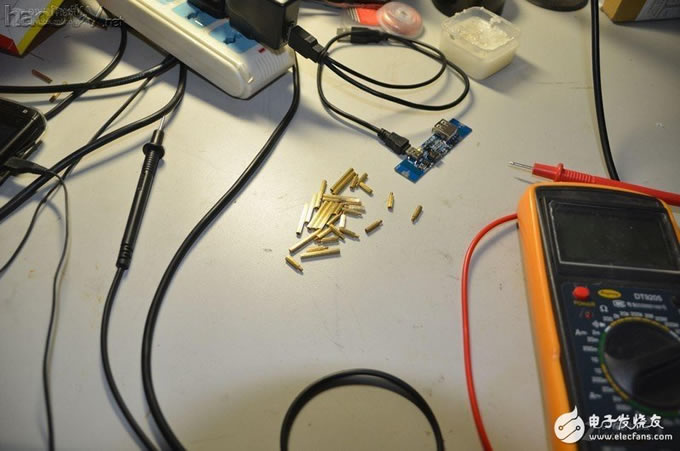

电路板和电池间电极的连接我用的是这种m2螺丝铜柱，长度是我算好的，这种东西型号很全的，需要多长的都买得到。

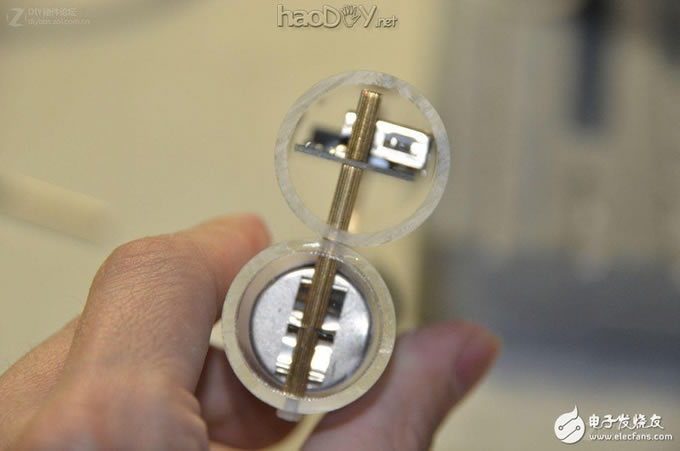

把电池端的连接件组装好，边上的螺丝是尼龙的不导电，要是铁的。两端同时接触一个导体时电池会被短路。但是，其实我还是喜欢铁的，金属的好看

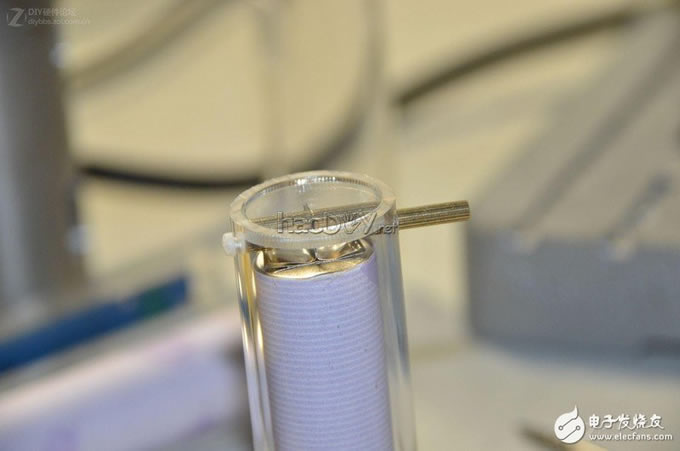

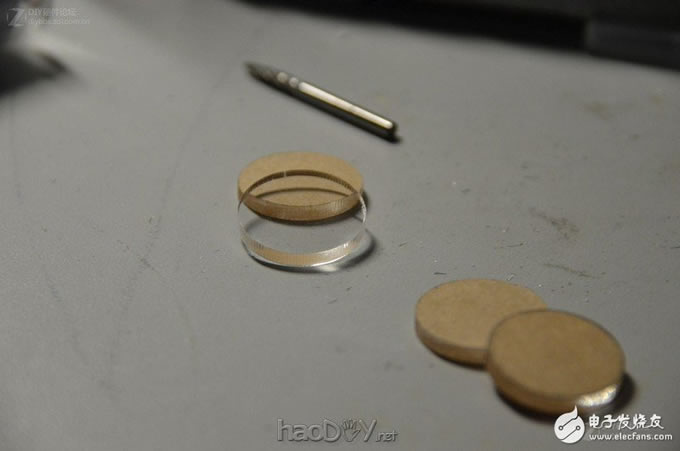

找网店帮切的有机玻璃圆片，要我1元一个，

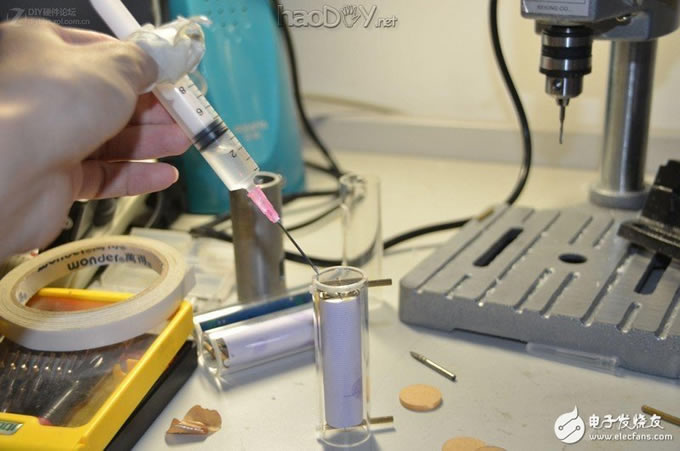

电池端一般不会出问题。所以我选择用胶水粘接封口。用的是一种主要成分是四氯甲烷的胶水。专门粘有机玻璃的。

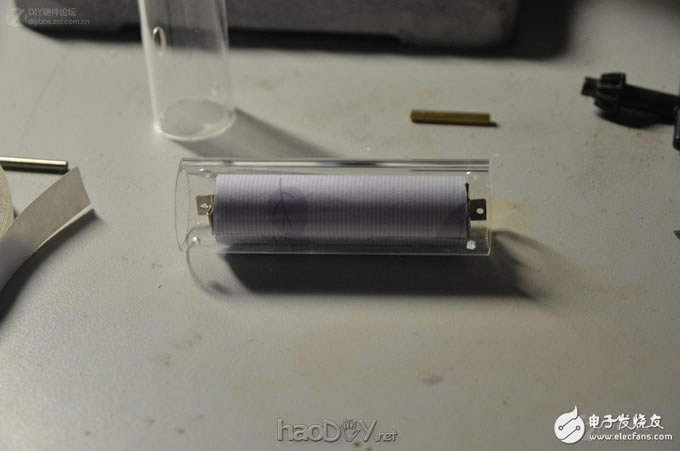

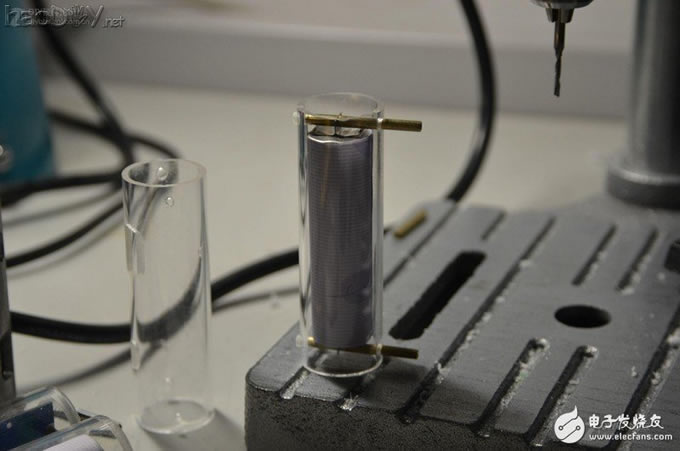

粘好了这个效果

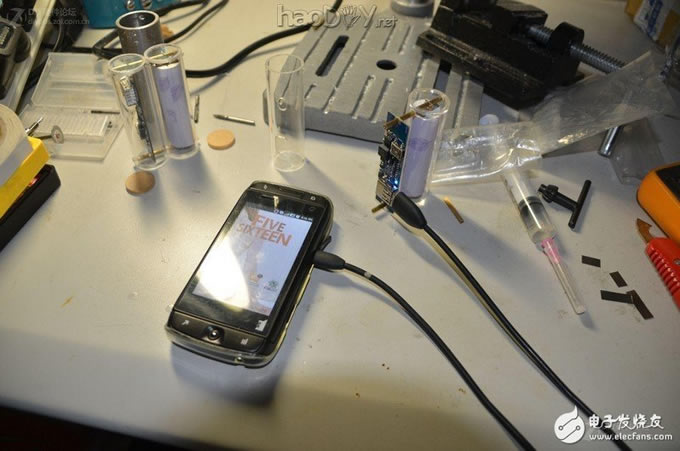

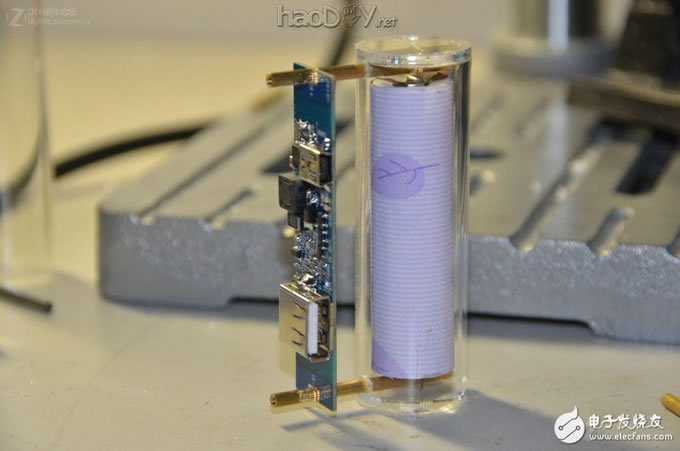

然后把电路板接上。先充充电，放放电试试稳定性如何。待机时 蓝色灯微亮
放电时 蓝色灯强亮

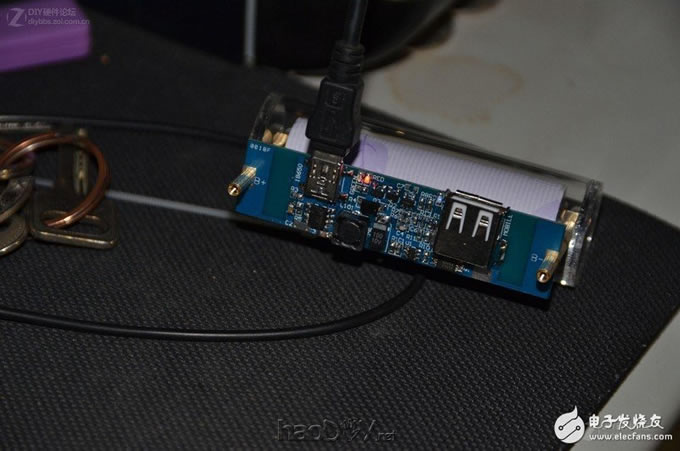

电路在充电。绿灯亮蓝灯微亮
最后组装剩下一半的外壳了。

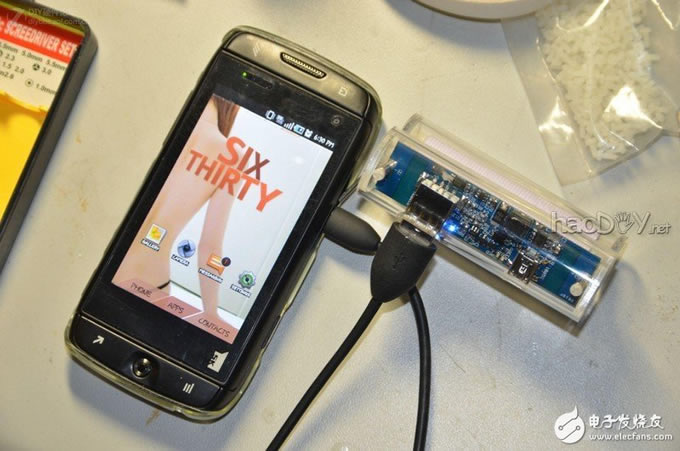

这半边因为日后可能要拆。就没用胶水。而是利用一点点空隙。和材料的弹性。把螺丝扭紧一点。自然就把圆片夹住了， 最终使用效果图
移动电源（二）： 智能手机十分耗电，手机一天一充已无法满足需求了。于是就有了购买移动后备电源的念头，原来是打算上网买的。可是，一看，哪个贵啊~而且都是内置电池， 更换电池也是一个麻烦事。嗯，手上有好几个华为8650的电池充电器套装，利用这个DIY一个后备电源吧。站长也是学理科的，从小就玩无线电DIY收音机 什么的一类小玩意，动手能力还行吧。下面就跟着站长同学开始DIY手机后备电源之旅吧！ 确定DIY方案：电池采用两块1400mah的闲置手机电池，两个充电器合并做外壳（后面有说到作用，当然也可以采用其他外壳），淘宝上网购一块移动电源的充电板（大约13元左右） 下面这个是我选购的充电板的规格：充电板首次使用需要小U口先接充电器充电一下激活才能正常使用。 规格：长50毫米、：宽20毫米、：最高高度：9毫米输入：miniUSB输入5V 1A充电被升压电池电压范围2.5V-4.2V单节锂电电压（可并联多节锂电使用）输出：最大支持 5V 1.8A的输出 （向下自适应） 效率：最高效率可以到%86 升压输出电压：5V 注明：因为输出没有限流所以大家不好过载使用 充电指示：充电红灯亮充满绿灯亮 输出负载指示：接通负载以后蓝色灯亮起（表示电路板启动工作） 保护功能：已经集成了被升压锂电的保护电路，防止过放、过冲、 注意：接被升压电池的B+和B-一定不要接反，接反必烧 一、这是手机电池和配套的充电器（给拆开了）

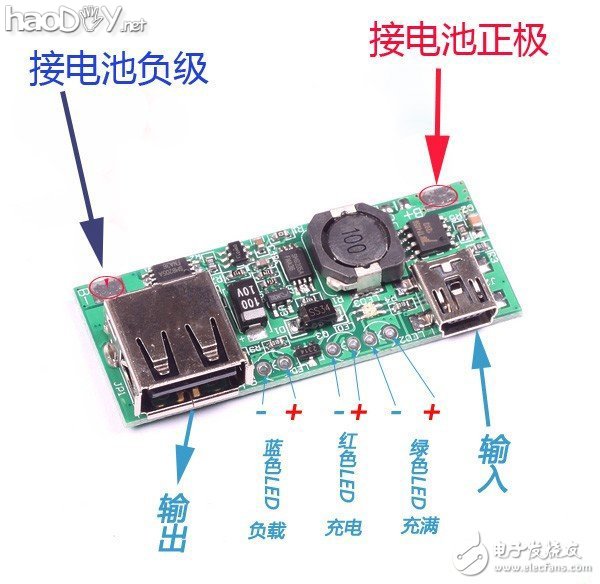

这个是移动电源充电板的接线图

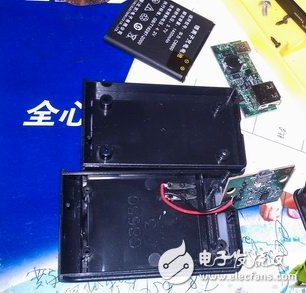

二、备齐东西就可以开始动手组装了： 1、首先，将充电器拆开将里面的电路板给拆下来．如图：

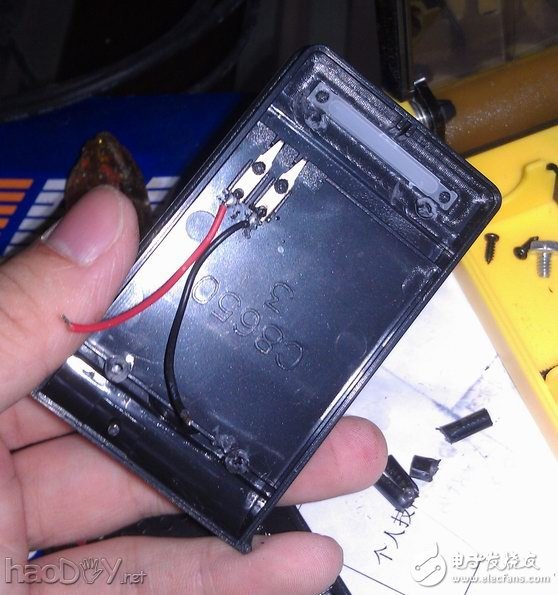

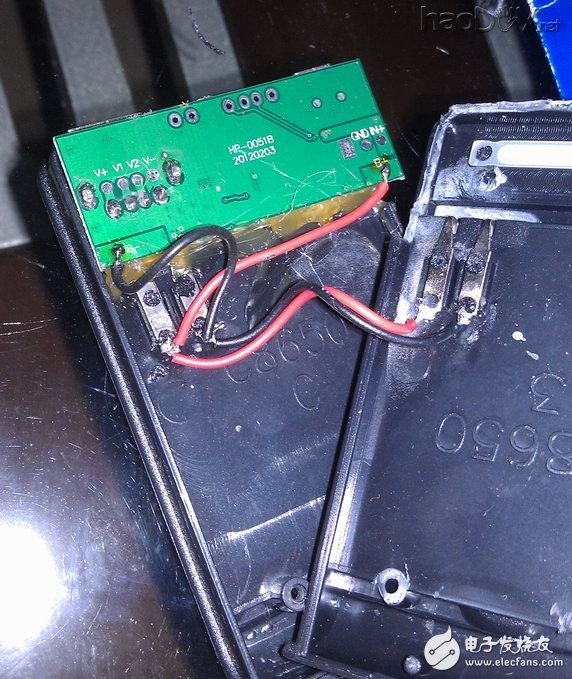

2、将淘回来的充电板放置在充电器里，红线接B+，黑线接到B-上，另一个充电器也拆开将红线和黑线并接如图。 因为充电板规格大了一点，充电器装不下，所以，要对充电器的外壳进行一点改造，剪大点口子、将镙丝柱剪断。
3、最后就是组装回去咯，简单吧！充电板用硅胶打实了，充电器的接缝位用硅胶封好 装上两块手机电池，两块并联就是2800毫安了。
手工有点差，也是限于充电器外壳与网购的充电板不匹配。不过，只花了13块（不含邮费10元）就得到了 一个2800mah的移动电源，还能要求什么呢。而且手机电池可以随便更换，方便！ 4、看看使用效果吧！
小U口是连接充电器给移动电源上的手机电池充电用的，大U口是输出给手机充电用。
当接上手机时，灯为蓝色。当给后备电源充电时，为红色，充满显示绿色。 开始了本次DIY之旅。 (责任编辑：admin) |
