如果说普通的DIY制作移动电源并不需要什么技术含量的话，那么这款制作，相信会颠覆你的看法，这款产品拥有超大的电池容量（达到 30000mAh），当然有这么大的容量，必须有相应的适用范围才合理，所以这款产品上出现了输出调节、强力照明、多种指示灯、电压显示等配置，让其不仅 能够适用手机、平板，更是能在适用于不同的环境。

　　作品说明：一个30000毫安+3X3瓦LED照明+数码显示电压+5~9V可调电压+5V 1.5A手机充电专用输出+外接电压显示+四级LED电量指示的移动电源。

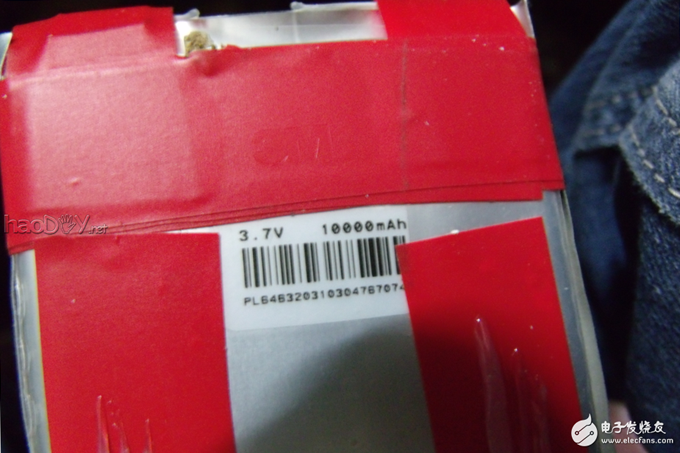

　　三块10000mAh锂电池并联

　　之前以为用木板搭建一个盒子，后想到太麻烦要粘合什么的，所以干脆去五金店花了28块买了条10分线槽回来做盒子，位置刚刚好！

　　由于有外接电压 测量和电池电压直接输出功能，所以把这两个端口连接就可以显示电池电压了 现在是4V看见那两个USB接口用线连接了么？

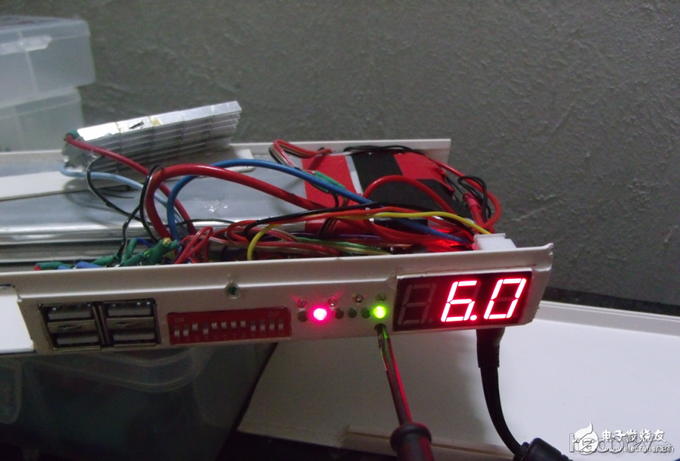

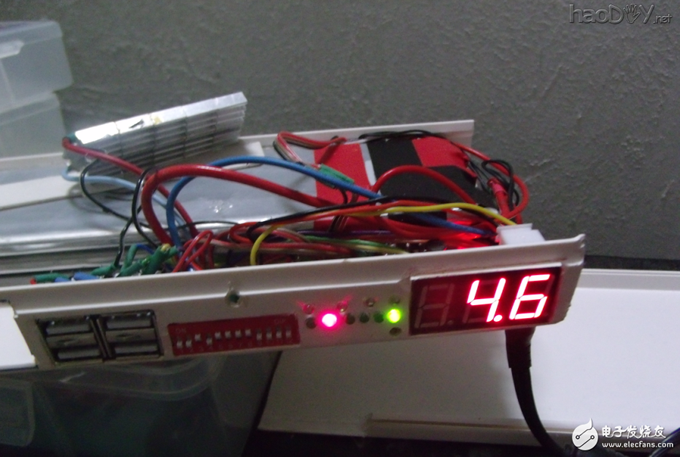

　　下面的图片为调压显示，5-9V可调 ，但是我把调到4.6也可以。

　　用数码管显示电压

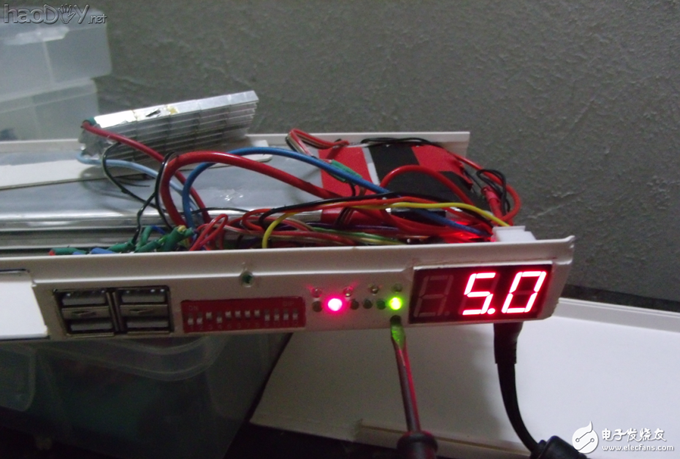

　　调到5V时可以为手机充电！

　　5V升压板直接为手机充电！

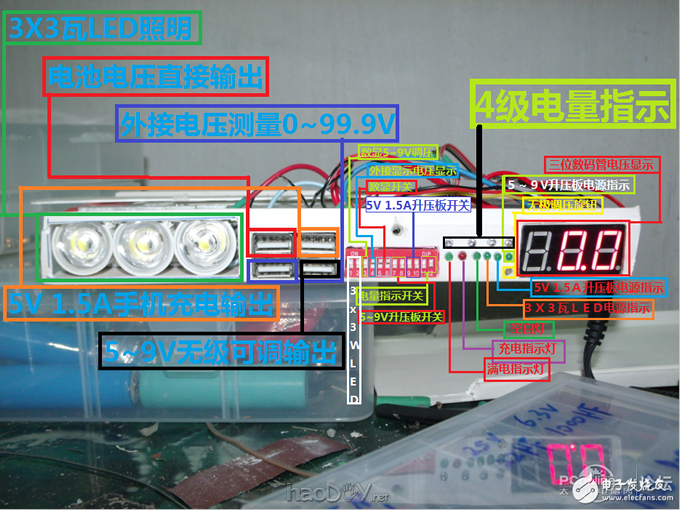

　　最后上个功能图：

　　下面是为大家搜集的其余几款DIY移动电源方案，可以当做参考。

　　移动电源（一）：

　　首先是确定电芯。大部分移动电源和笔记本都是用的18650电池。就是一种直径是18mm 高度是65mm的圆柱体锂电池。性能不错。我买的是市面上性能最好的，松下造的3100毫安时的这种电池

　　然后是淘电路板。找了好几块，最后终于发现了这个宝贝，功能完全符合我的要求。能充电能放电 有保护电路 电压很稳定。

　 　再就是设计外壳了。能装下电池的，还得装下电路板的。还得好看的，最重要的是，还得我手工能做出来的，直接做个塑料壳，要是自己设计的。开模费用几千上 万的，玩不起，最终。我想到了用有机玻璃管。我用的是外径25mm 内径21mm的价钱是35元 两米 按我的设计。我让卖家帮我切成了80mm一段的管子设计图我就不发了，结构挺简单的，而且我懒得重新画。

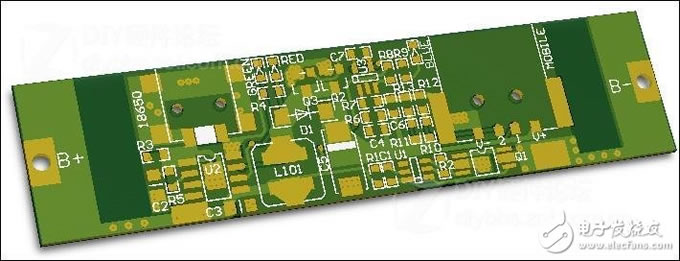

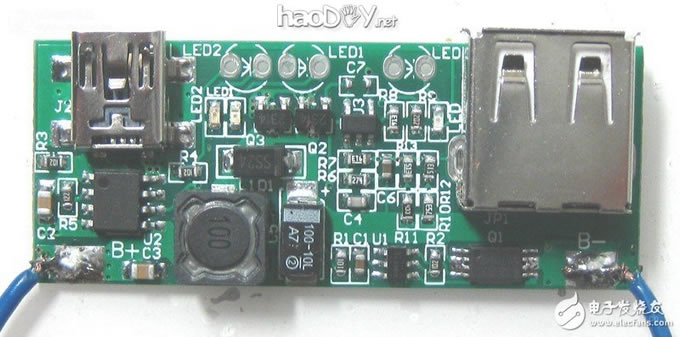

　　在完善了设计之后。我决定要给这块电路板改造下板型。让它能更好的跟外壳结合起来。用protel抄了板子。改成了这样

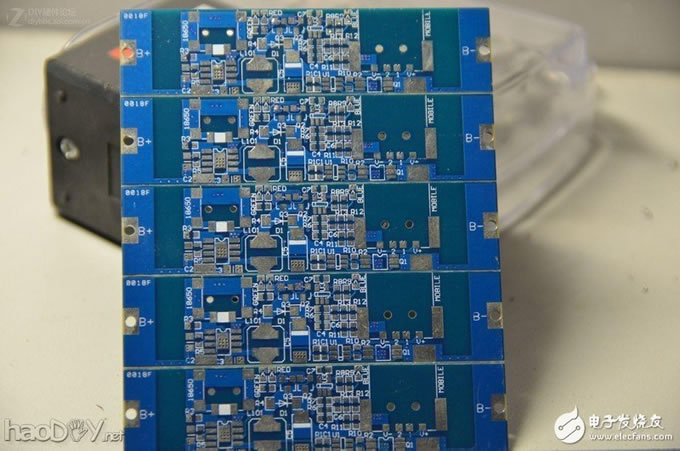

　　找人帮我做成了成品板子

　　在淘宝上买了原板上同样型号的所有元器件。

　　然后就可以生产我的移动电源了。

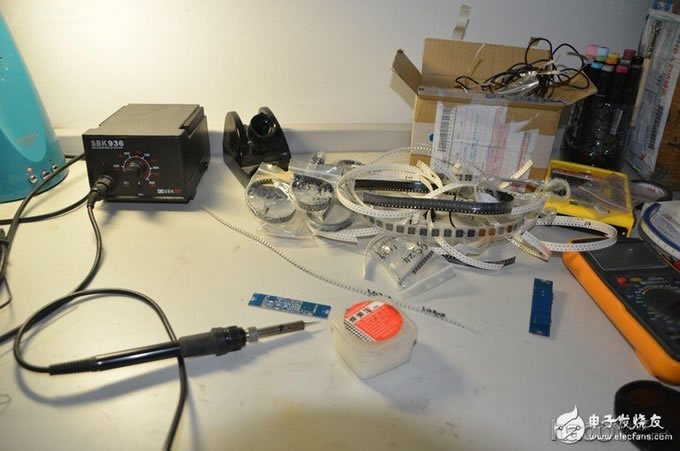

　　首先要焊板子，元件很小（最小的元件是0603封装。也就是1.6mmx0.8mm的长方形）挺难焊的。焊错了要拆的话很容易把焊盘弄坏，所以要小心点，

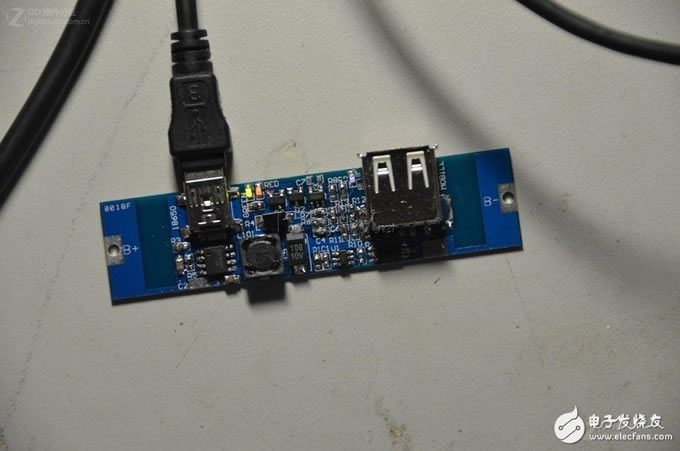

　　焊了一个多小时终于完成了，插上充电电源试验一下，三个led都亮了，应该是成功了。

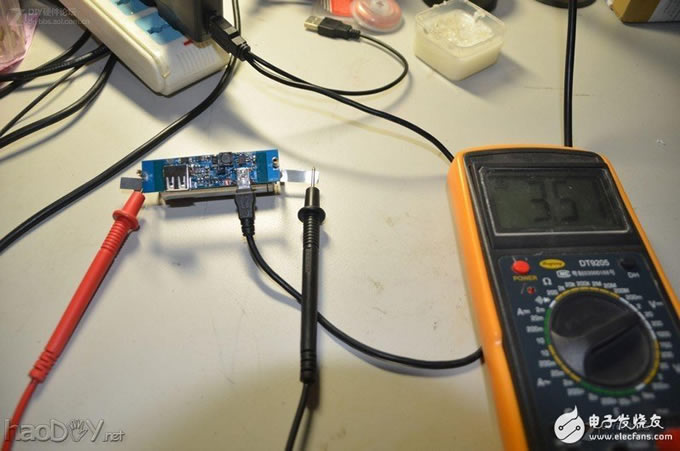

　　再测下电压，4.07v.微低还算正常

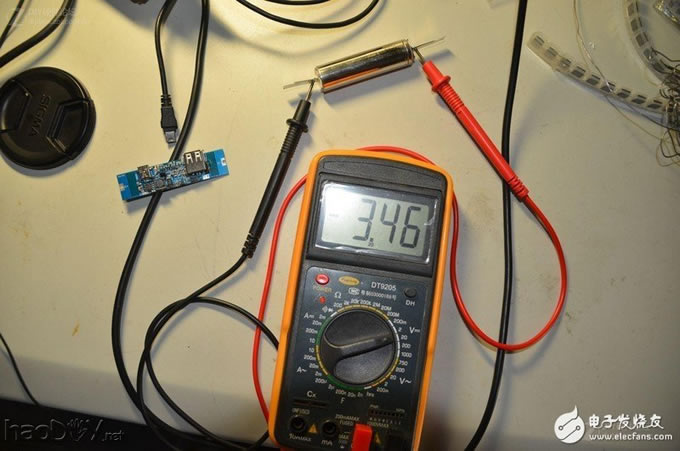

　　来看看我的电池。被我扒光了电压3.46v

　　充电试试。充了一会电压已经涨到3.51v了，充电电流测的时候没手拿相机，就没拍。

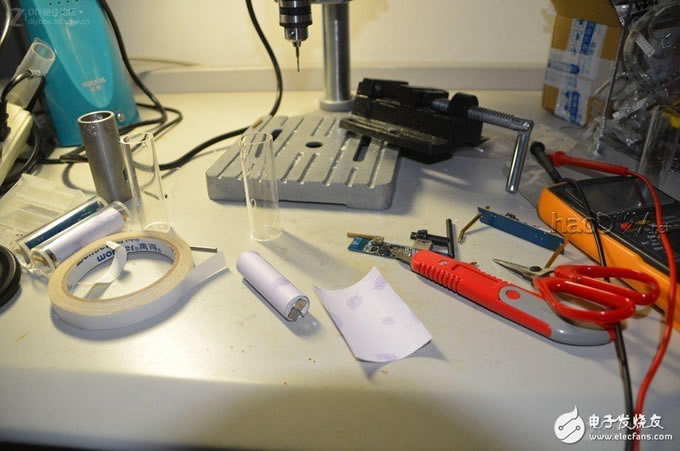

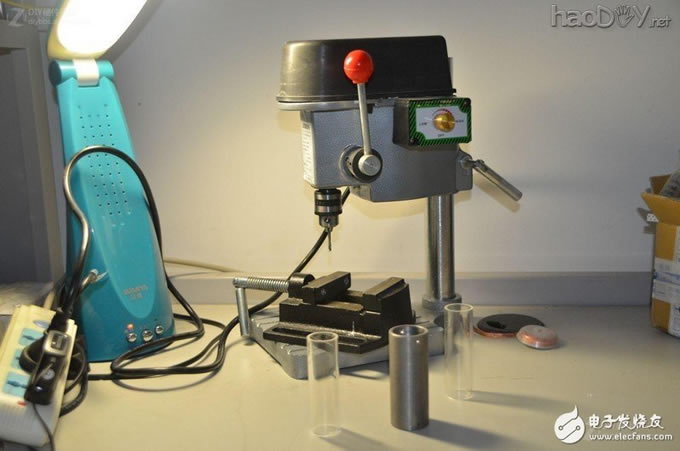

　　基本上都正常。下面就开始做外壳了请出我的宝贝台钻，台钳和 管子们

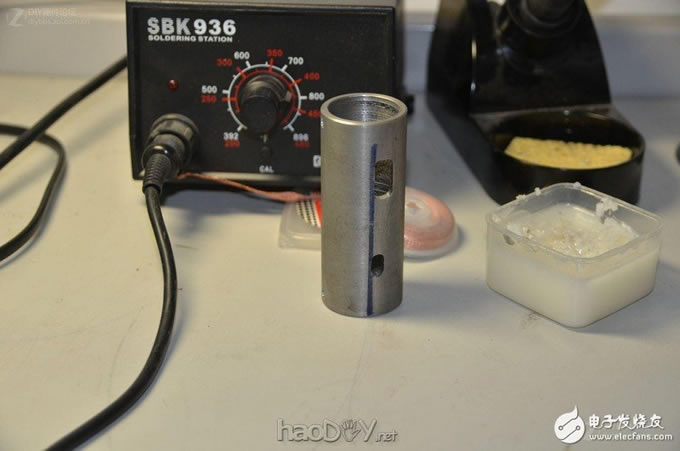

　　这个钢管是当模具用的。我姐帮我做的。他们单位是造火车的。上面的圆孔是造火车的机床打的。方槽是我一点点磨出来的，隐约记得。用这个不给力的台钻和几个不给力的钻头磨了一个白天。

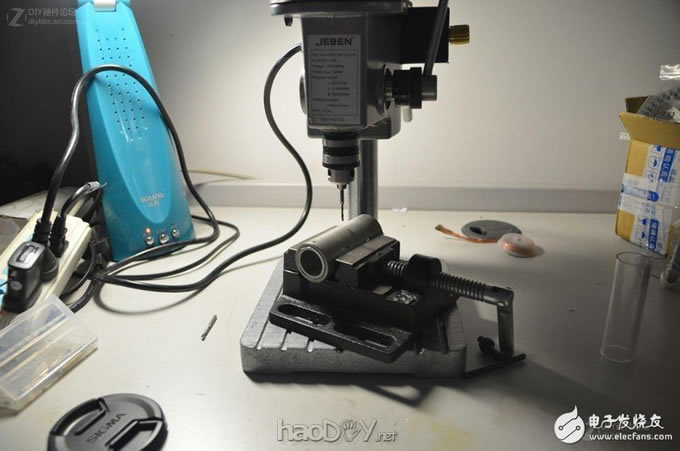

　　上架开钻

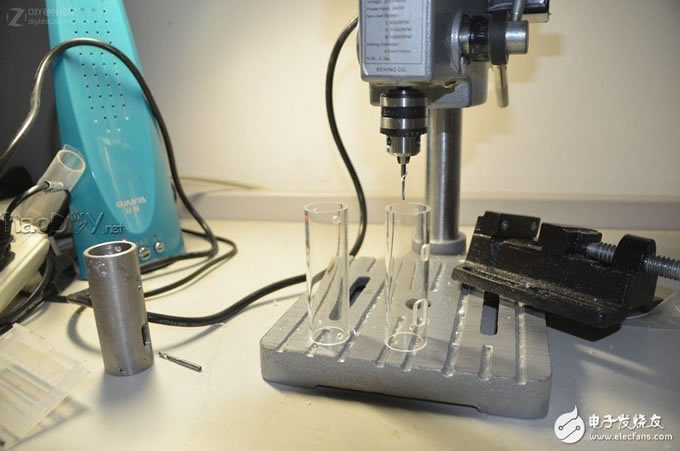

　　有了模具钻的还是很快的，几分钟就好了

　　不知道大家看了刚才测试时我板子和电池的连接方式还有这两根管子的样子之后，能不能想到。成品的样子，

　　来处理下电池，我把上面的镍片剪短了。镍片是买的时候让卖家按我的要求帮我焊接好的。这个没有电焊机自己不能焊，上面的圆孔是我自己钻的。

　　看看视觉效果如何 (责任编辑：admin)
