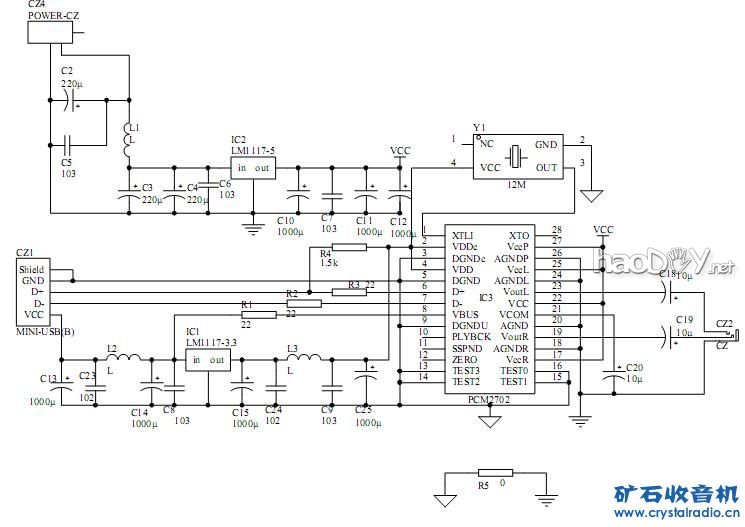

再造PCM2702制作USB声卡，试验感光油制精度PCB板 附电线路图纸！
时间:2013-03-06 18:28 来源:www.crystalradio.cn 作者:rsx9583 点击:次

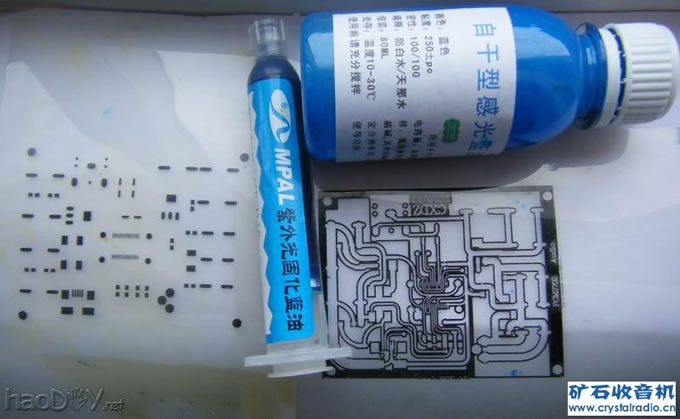

| 首先感谢青岛xiaoduan兄送我的原厂PCM2702芯片。前前后后忙了很久，一直没空重新试验下。 最近忙里偷闲重新设计了个板子，重新做了一版，改用了有源晶振，貌似都说有点改观（我觉得性能提高不明显）。主要是别人有副2000多的森海塞尔耳机，要做耳放，我也顺便把这个做好，到时候看看搭配耳放如何。 这次不是用热转印做的板子，改用了感光蓝油。也就是业内说的“湿膜”吧！湿膜制版确实很棒！！几乎没什么瑕疵，初次制作，即使一次感光失败，丢到脱膜剂中脱掉重来就好了，而且最大的好处是打印了一张PCB负片后，可以无限使用了！个人小批量生产都成了可能。 废话不多说了，上图！具体性能曾经在本坛介绍过，不多赘述了
|
