DIY电脑遥控器
时间:2013-03-03 11:41 来源:www.crystalradio.cn 作者:pechika 点击:次

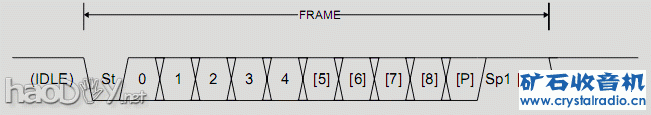

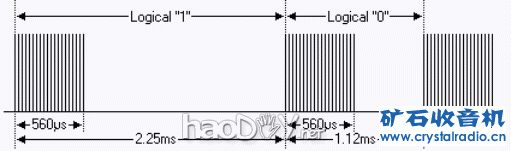

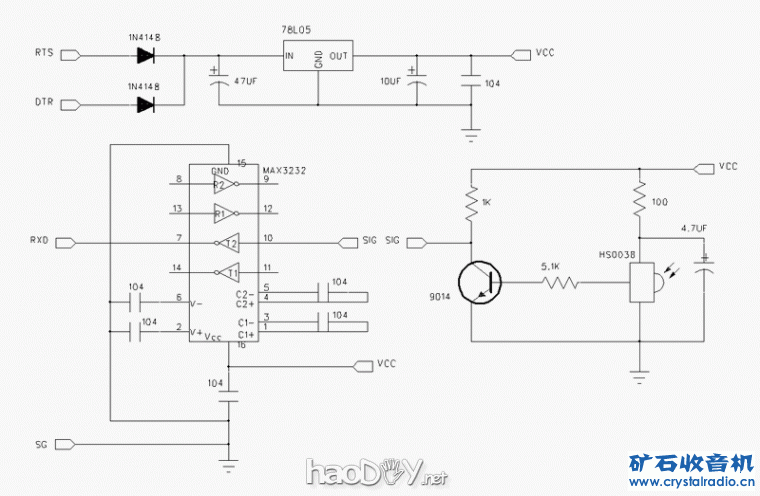

| 现在能用来在远距离无线操作电脑的设备种类很多，从无线键盘、鼠标到蓝牙、红外，不一而足。虽然红外的方式遥控功能有限，但是在诸如调整音量、播放音视频等方面可以一键到位，在方便性上有着其它几种控制方式不可取代的优越性，所以自己动手DIY一下，既可以过过DIY瘾，又可以用到实际中，一举两得。 思路上，就是把遵循某种遥控协议（以NEC的居多，这个DIY就按照这个来）的编码解码后，获知是遥控器的哪一个按键动作，然后用它作为控制信号完成相应的电脑动作的过程。 在方案上，就我的了解，有如下几种： RS232电平转换→（串口）→上位机软解+上位机软件 MCU软解+MCU用固件实现USB协议→（USB接口）→上位机软件 MCU软解+USB芯片→（USB接口）→上位机软件 带MCU的USB芯片（完成软解及USB协议）→（USB接口）→上位机软件 考虑到电脑的串口基本上闲置不做他用，还有后几种方案需要专用的芯片，成本比较高，因此选择了第一种串口的方案。其实不管用哪种，这个DIY的硬件电路都比较简单，需要下功夫的是相应的软件部分。下图是串口方案的硬件电路图。  图中，串口的RTS、DTR经整流稳压后，得到+5V电压，给红外接收和电平转换芯片MAX3232供电。红外信号经9014反相放大，再经MAX3232进行电平变换后，由RXD传输到电脑串口。串口设置为：波特率9600bps，8位数据位，无校验，1个停止位。 这里想着重说明一下为什么需要反相。  这是NEC协议中发射端逻辑1和逻辑0的编码格式。它用的是脉宽编码。接收端输出的信号和发射端是反相的，再经三极管反相，也就是电路图中的SIG信号，与发射端又变为同相的。想要上位机能实现软解，就需要从逻辑1和逻辑0经过脉宽编码后的时序特征再结合串口协议中规定的帧格式来入手。  上图是串口协议的帧格式。它以下降沿为起始。这样一来，在电脑看来，就认为逻辑1和逻辑0的560μs后的下降沿是一帧的开始了。对于9600bps的波特率、8位数据位、无校验、1个停止位的设置，一帧的时间约是1.04ms，这样若是逻辑1，因为低电平持续时间是2.25-0.56=1.69ms>1.04ms，串口就认为接收到的数据都是0；若是逻辑0，低电平持续时间是1.12-0.56=0.56ms<1.04ms，串口在一帧开始后的前0.56ms接收到的是低电平，这个时间对于9600bps波特率，约发送了5.376bit的数据，除去起始位再计入误差，串口认为接收到了4或5位的0，后面接收到的是遥控器发送的下一编码的前半部分！不管这个码是什么，根据协议，它的前半部分总是高电平，所以串口收到的全为1。 (责任编辑：admin) |
