我的12AX7+EL34单端胆机装机日记（完结篇）
时间:2012-08-31 12:48 来源:未知 作者:admin 点击:次

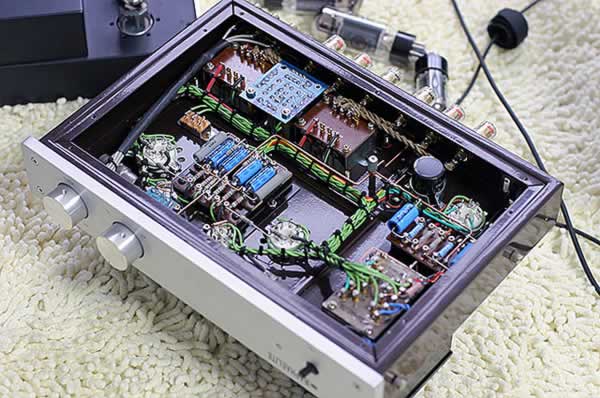

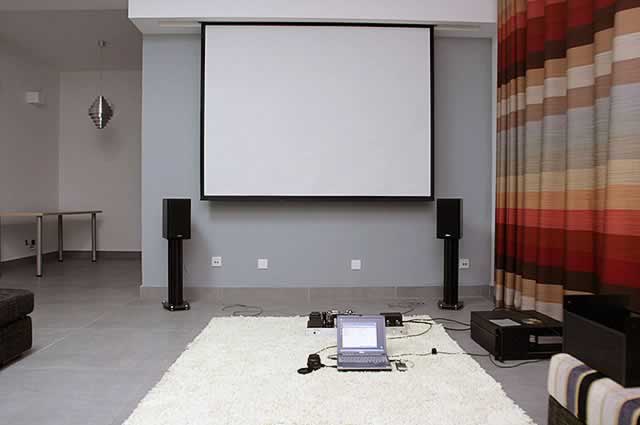

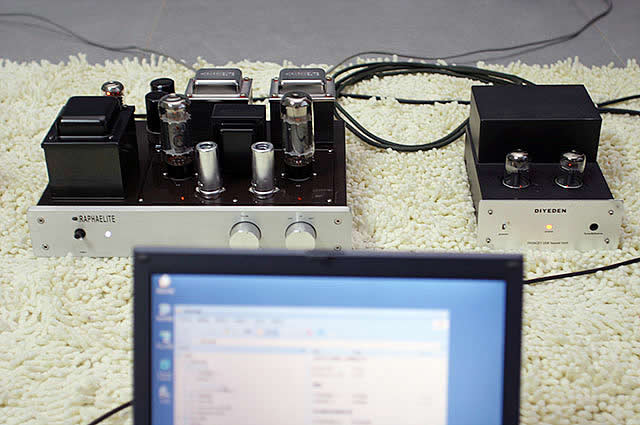

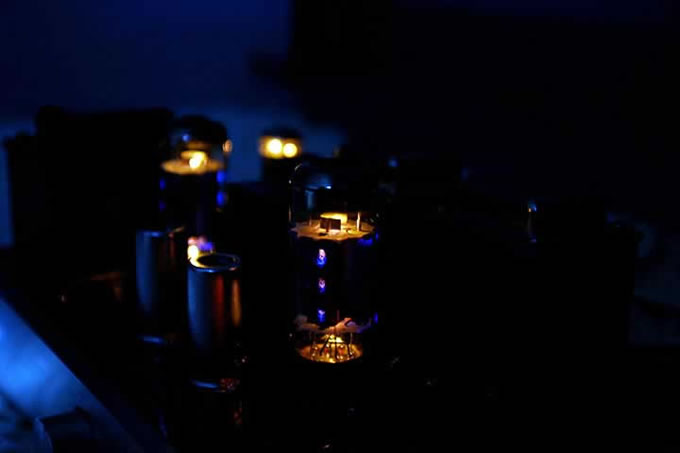

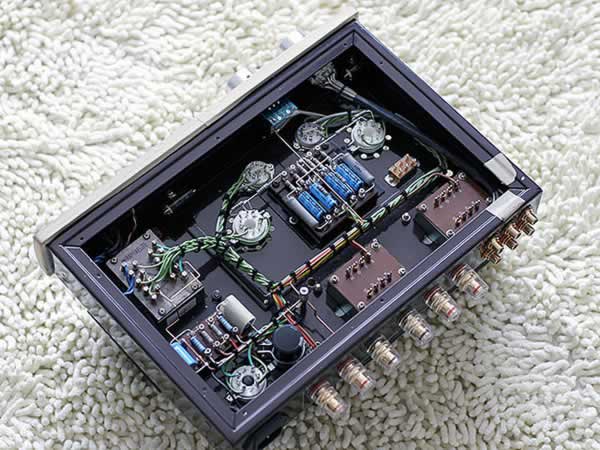

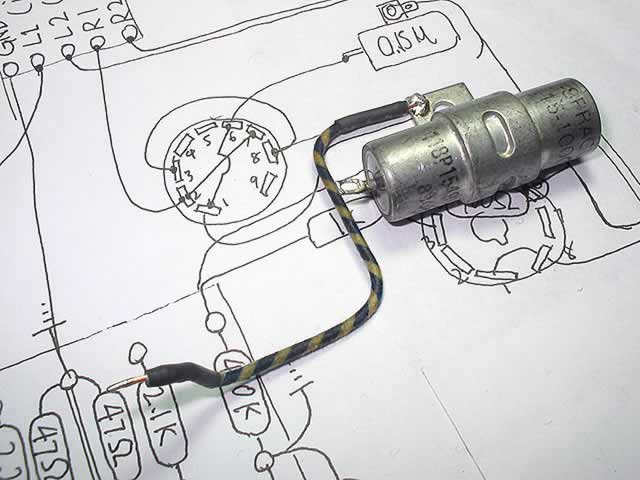

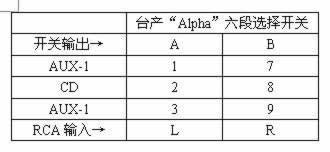

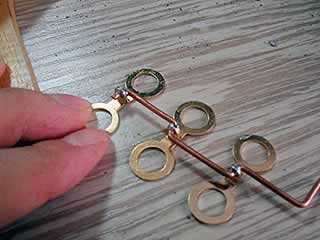

  先上一张漂亮照片作为题头图，恩。 经过最后两天的奋战，12AX7推EL34套件终于组装完成。反复检查线路和各处电压没问题后，大着胆子插上电子管，开声！经过漫长的几秒预热过程，终于——喇叭啸叫！晕。赶紧关电源。冷静想想，应该是典型的反馈接反问题。因为装三极/五级状态切换板的时候，没有严格按图施工，觉的最多左右声道反一下，应该没大碍。这下得按图纸修改了。想想早就知道这个可能算是装机最常见的毛病，却还是轮到自己头上。估计跟现代放大器都是双声道有关，单声道时代应该不会出现这个错误吧…… 修改完毕，先接上一对便宜的“裸体”喇叭试机。随着灯丝慢慢亮起，柔美的音乐声也跟着飘出来。虽然是从一对破喇叭发出的，但此时觉得胜过一切人间仙乐。电子爱好者们耗尽时间精力自己装机，为的就是这一瞬间的感受吧………… 按耐住激动心情，第一件事，赶紧测各工作点。发现B+和灯丝电压略高，B+达到413V，灯丝在6.9V左右，再测市电已经到230多伏了。想想以电子管的皮实耐用，应该没事。其他各点均正常。 接上正式的音箱，开始煲机。这时候的声音还比较“破”，最明显是人声的“si”音，就像纸盆破了似的，又刺又抖。不过电子管特有的柔美感觉已经出来了。另外发现背景有很小的“滋——”声，而且随音量电位器变化，推测是某些地方屏蔽还是不够，不过影响不大，以后再处理。好在没有50Hz交流声，要不可麻烦了，搞不好得重新布线。本来可以花几天时间慢慢煲熟，不过在耐心细致了几天后，我终于变的急不可耐了，直接接上一个6.8欧假负载，彻夜开机。到第二天早上再听，声音已经明显不同，漏气的“si”音没了，低音变得浑厚、深沉，高音和人声还是一样的柔美醉人…… 下午抽了个时间，临时征用客厅来正式试听。面积约50平米，是东西窄南北宽的结构。音箱摆在靠东墙位置。器材基本都是入门级。音箱是李楠设计的Art`Master，经过改装。喇叭线和信号线为自制，音源比较特殊，用的是一台USB电子管声卡，搭配笔记本电脑，播放APE音乐格式。该声卡用的是BB的PCM2702E，是带USB接口的发烧级数模转换（DAC）IC，支持16位48KHz采样；动态范围100dB；噪信比150db；总谐波失真0.002％。   顺便说一下APE音乐。APE是一种“无损压缩”的音频格式，简单的说，就是音乐在CD上什么样儿，用它存到硬盘上就什么样儿，绝无阉割 。不过说是这么说，还是会有一些细微的差别。但是用作试听足够了。 首先是我熟悉的《惠威试音碟》I、II、III。全听过一遍，心里乐开了花：人声变得美妙许多，感觉真的是“人”在唱了，有血有肉，悲伤的时候会痛苦，豪情的时候会激昂。也终于理解了什么就收放自如，放的时候一下出去十万八千里，眼看就没影儿了，收的时候又能一下揽回自己怀里，浅吟低唱，如倾诉耳旁。纯音乐部分是我最喜欢的，此时闭上眼睛，感觉就像躺在水底，音乐就是河流，缓缓从身上飘过，把自己的心和心里的一切都带走了…… 静心听了一下午，终于见识到电子管的音色，原来是这么的美。感觉一周的辛苦没有白费。 另外也体会到设计者做三极、五级转换开关的用心，三极状态甜美柔和，但感觉推力不足。五级状态声音往晶体管机方向靠了靠，但还保留有电子管的特点。各有所长。最后还在五级状态下配合投影看了场电影，感觉是声音太甜，太软，总把耳朵往声音方向拉，反而影响了观赏画面。确实不适合当AV功放用，就算是闲得无聊时做的无聊测试吧 经过这次装机，实实在在学到不少电子管知识，也明白了为什么装胆机会越装越上瘾。电路简单，却有很多发挥余地，过程中充满了创造的快感。装出来的机器效果出众，会体验到很大的成就感。 我的第三台胆机将会是什么呢………… 【本季完】  很科幻的一张  客厅全景  装修时拉的音响专用电插座  btw.最近正联系借某大学的物理系设备一用，测试这台机器的实际指标。有机会再发文与大家共享。 ————————————————————————21日分割线———————————————————————— 订购的所谓“西电”油蜡线终于到了。关于这种线，论坛上曾经争论得颇凶。无论如何，抱着“眼见为虚，耳听为实”的想法，搞来试试看。就算是没有传说中的效果，用古董线材来装一台现代机器，想想感觉也不错吧。  安装时才发现，这种线处理的难度超出我的想象。首先，焊接的时候纱线外皮的“油蜡”会挥发，搞的满家都是难闻的气味，引起了“内部领导”的不满，差点就要将本楼主和楼主的全部家当扫地出门 。承诺限期整改，方才作罢。 其次是外边包的纱线在接头处很容易散开，比较难看。我的方法是用热缩管套住头部，效果还不错。还有就是芯线表面处理过，必须刮出白铜才能上锡。  今天布线已经基本完毕。明天检查一遍，再修改一些细节就可以开声了 ————————————————————————20日分割线———————————————————————— 今天是周日。推掉了一切活动，专心焊机。昨天看到有位朋友说，一般人都性急，匆匆忙忙焊好，用开后，看着凌乱的内部，往往后悔，可又懒得拆掉重装了。我一直也是这样，所以这次要求自己一定要沉住气，慢慢儿来。头两天不动烙铁，光计划材料和方法。装得不说富有艺术性吧，至少也要有工艺性 。另外胆机作为长久以来一个小小的梦想，终于能实现的时候，为何不实现的完美一些？  可是追求整齐漂亮也有问题。困扎得规整的布线会带来互扰和分布电容。其实凌乱的布线才是最科学的。实用和唯美似乎永远是一对冤家……  大雪把订购的西电信号线挡在了路上，所以几个关键地方只好先停下。另外原机设计的三极/五级状态转换电路也是个麻烦。留下似乎是个鸡肋，不留又觉得可惜。  灯丝绕组中心抽头要接地。套件的电源牛带了3组6.3V输出，负载能力都挺强。我的方法是三组都用上，减少牵制，平衡热量。  RCA插座的接地方式  接面板LED的一个小技巧。用2pin插头套在引脚上，将来拆面板的时候容易和机内线路分离开。  因为信号输入线要和灯丝电源线并排走，所以额外加一层屏蔽。另外原套件附赠的屏蔽线比较一般，有机会换成声音较好的。  原带的输入选择开关的引脚关系表。这个开关品质是不错，就是太容易开。装旋钮时用劲大些就会身首异处。做好提前用胶加固一下。  ————————————————————————19日分割线———————————————————————— (责任编辑：admin) |
