6n9p+FU29推挽胆机制作
时间:2012-08-31 12:47 来源:未知 作者:admin 点击:次

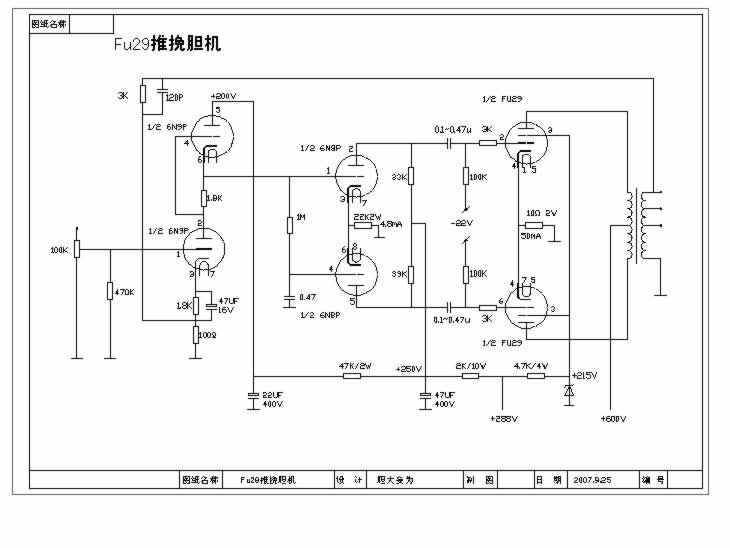

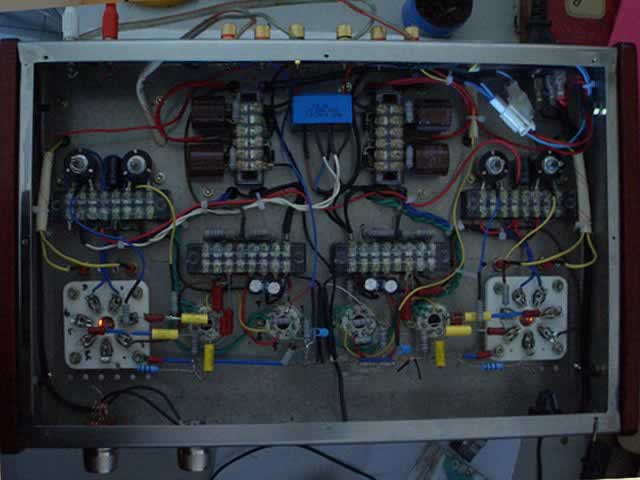

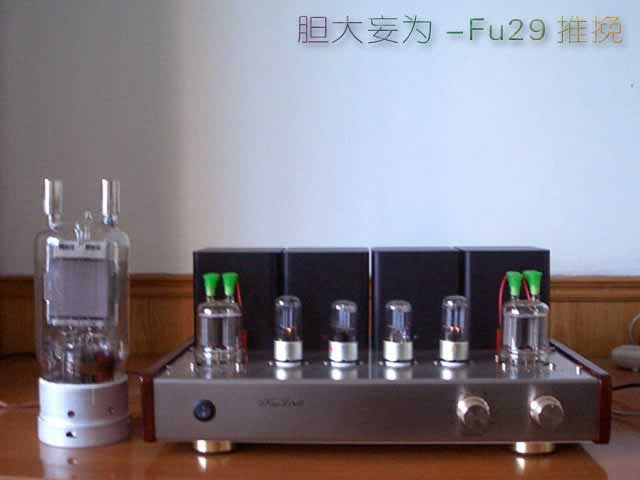

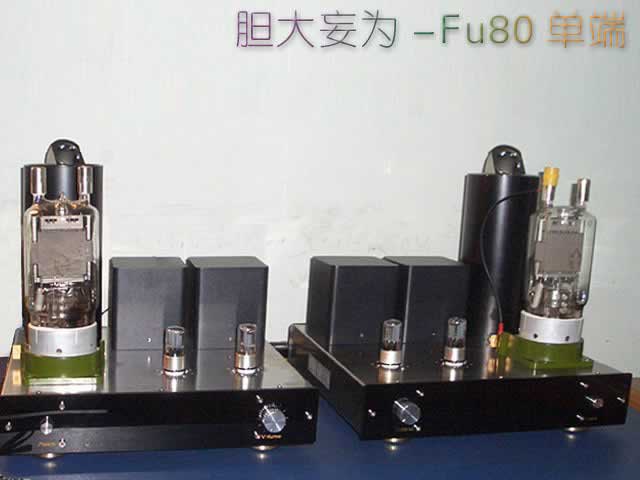

| FU－29胆机 本人自幼喜欢电子技术，十几年前，偶尔得到几只FU29发射管，它那胖嘟嘟的样子实在招人喜欢，于是打算用FU－29制作胆机，之后便是寻找电路、购买元件、制作底板、打孔、绕制电源牛及输出牛。但由于当时找不到双连电位器，计划被一拖在拖，直到去年才重新拾起。感谢网络的发展，上网找到很多相关电路。将电路重新调整。电路输入级采用6N8P SRPP电路，倒相级采用6N8P长尾倒相推动，末级FU29推挽功放。FU29屏压为600伏，FU29的栅偏压为固定偏压，栅偏压21V左右。输出变压器初级13.5kΩ，次级8Ω，功率40W，电源采用左右声道独立供电。机箱和输出牛均是从凯立订购的，质量很好。 一个月后全套器件备齐，开始装配，先是打孔安装焊接支架，废掉了好几个钻头才勉强将高压线的孔开好。由于不锈钢底板打孔太难，后采用接线端子，先用AB胶将接线端子粘在底板上，然后再在接线端子上固定元件和连接引线，后来证明这种方法很好，在调试时可以方便的更换各个元件和更改电路。高压帽是用洗手液上的喷嘴做的，在喷嘴的内部镶上一个瓷管，在瓷管内部焊一个接线接头的母端，往FU29上一插就好了，也很好看。 调试时先不要插管子，接上音箱，测量各管灯丝电压及高压，确认正确后依次插上管子，点亮全部管子，将FU29的栅偏压调至22v，将音量电位器调至最小，从后级到前级测量高压和各管栅偏压，若高压电压和设计电压差别太大，可以换用不同的电阻进行调整。以上调整完成后，接入音源，缓慢调整电位器，开声试听。一股温暖的清新的乐声从音箱中飘散出来，同时还有一缕清烟从机箱升起，马上关机检查，未见异常，测量电压也均正确，再次开机又见清烟升起，仔细搜索才发现是一个限流电阻功率不足引起，换个功率大的重新开机，一切正常。听着本人准备了十年的第一台胆机，自己有些吃惊，不相信这是FU29发出的声音，清新、清澈、温暖、厚实。当天再未做任何调试，一瓶啤酒，两个面包，独自在办公室听了几个小时，很晚才休息。 0 由于兴奋第二天起的很早，打开胆机，细心聆听，感觉高低端延伸不够，于是开始仔细调校，重新调整各级工作点并加负反馈后，高低端延伸明显拓宽，低频变的厚实并富有弹性，高音清澈、细腻、透明；人声亲切、温暖、甜美、胆味浓郁、令人陶醉。用它聆听交响乐，气势宏大，音场宽广定位准确，气势磅礴。整机的交流声也非常小，左边音箱，耳朵贴到音箱布上也听不到交流声，可是右边音箱上离喇叭20厘米能听到交流声，重新布置接地点并调整栅偏压使上下管平衡，交流声消失，将音量电位器开到最大，可以听到咝咝的电子噪声而听不到交流声。 整机调整完毕之后，邀请几个朋友来试听，结果是几个朋友听过后都要求抱走胆机，无奈只得答应另给他们定做，可是我的兴趣是再制作一部FU80胆机，有图为证。    由于用CAD转过来的图，所以不是太清楚，基本上就是以前田老师的图，只是输入级改用了6N8P SRPP电路，其他未做改动  FU29高压帽的制作 高压帽是用洗手液上的喷嘴做的，一定要用蓝月亮牌的洗手液，因为蓝月亮洗手液的喷嘴漂亮，在喷嘴的内部镶上一个瓷管，在瓷管内部装一个接线接头，接头用的是尼龙对插接头，在电脑市场很多，如果不知道是那一种，可以多买几种，选择一个既能装入瓷管，又能卡紧FU29高压接头的即可。由于是CAD的图，发不了，等下次转换后在发。 (责任编辑：admin) |
