DIY电脑遥控器(2)
时间:2013-03-03 11:41 来源:www.crystalradio.cn 作者:pechika 点击:次

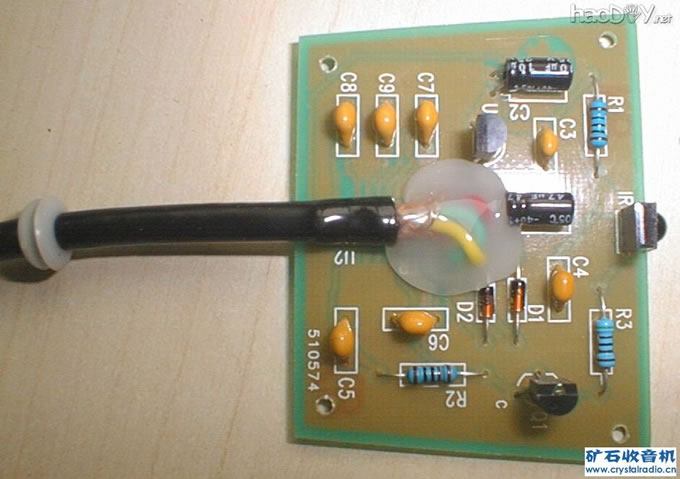

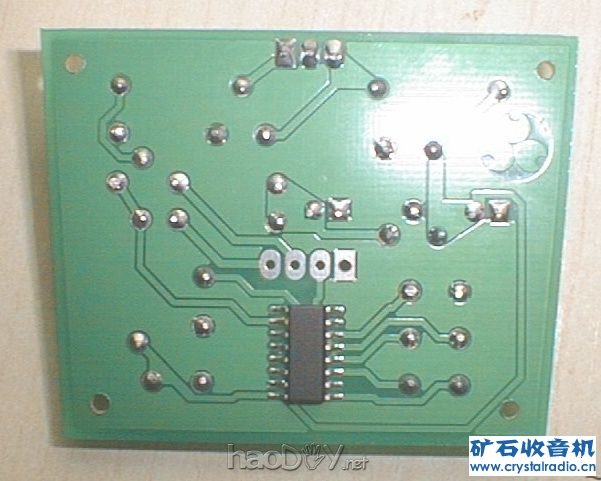

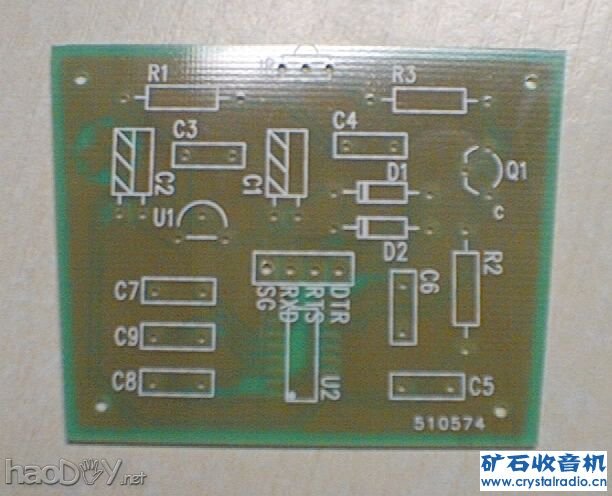

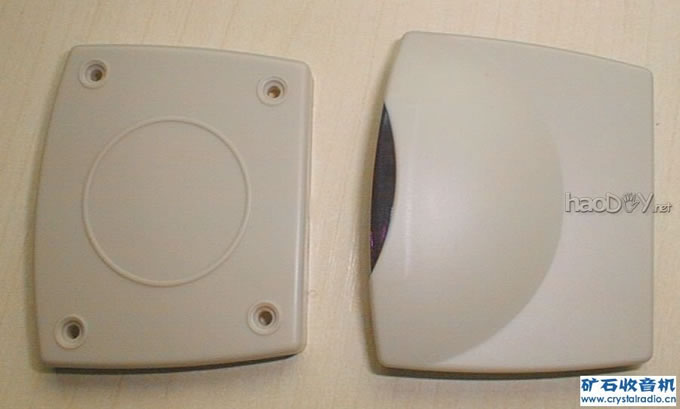

这样一来，红外编码的逻辑1，串口接收到的是0x00；逻辑0，接收到的是0xe0或0xf0（串口协议低位在前）。红外编码的起始部分可以按照上面思路分析，接收到的是0x00，此外，结束部分也会被认为接收到一个0x00。所以对于首发码一共接收到34字节数据，连发码是2字节。 前面理论部分比较多，下面进入DIY部分。 遥控器选用的是7键的超薄型，简洁至上，其实配和强大的软件，可以完成的事情还是不少的。  遥控接收器的外壳选用的是市场上比较容易买到的那种：  这是定做的PCB电路板：  电路比较简单，三下五除二就可以完成焊接工作了。   接下来是安装串口数据线，一端连PCB，一端连串口母头。PCB那端焊接后，再用热熔胶固定。   (责任编辑：admin) |
